Przy odbiorze budynku często pada pytanie, czy wystarczy główny wyłącznik prądu, czy potrzebny jest osobny przeciwpożarowy wyłącznik prądu. Odpowiedź zależy przede wszystkim od kubatury strefy pożarowej, obecności stref zagrożonych wybuchem oraz rodzaju instalacji, które muszą działać podczas pożaru. Poniżej wyjaśniam, co mówią polskie przepisy, jak zaplanować PWP, jakie obwody powinien odłączać i jak wygląda jego odbiór oraz późniejsza konserwacja.
Najważniejsze zasady dotyczące przeciwpożarowego wyłącznika prądu
- Obowiązek dotyczy stref pożarowych o kubaturze przekraczającej 1000 m³ albo zawierających strefę zagrożoną wybuchem.
- PWP powinien odcinać wszystkie zwykłe obwody, ale pozostawiać zasilanie urządzeń niezbędnych podczas pożaru.
- Urządzenie montuje się przy głównym wejściu lub złączu i wyraźnie oznacza.
- Odcięcie zasilania nie może samoczynnie uruchomić drugiego źródła energii, z wyjątkiem zasilania oświetlenia awaryjnego.
- Po montażu trzeba wykonać próby działania i sporządzić protokół, a przeglądy prowadzić co najmniej raz w roku.
Kiedy przepisy wymagają montażu PWP
Podstawą jest § 183 rozporządzenia w sprawie warunków technicznych, a uzupełniające obowiązki właściciela lub zarządcy wynikają z przepisów o ochronie przeciwpożarowej. Przeciwpożarowy wyłącznik prądu trzeba stosować w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub w strefach, w których występuje zagrożenie wybuchem.
Istotne jest słowo „strefa”. Nie zawsze liczy się kubatura całego budynku. Jeżeli obiekt został podzielony na kilka stref pożarowych, projektant ocenia je osobno, uwzględniając zastosowane oddzielenia przeciwpożarowe. Powierzchnia w metrach kwadratowych nie wystarcza do oceny. Przykładowo hala o powierzchni 300 m² i wysokości 3,5 m ma około 1050 m³, więc przekracza ustawowy próg.
| Sytuacja | Czy PWP jest wymagany | Co sprawdzić |
|---|---|---|
| Strefa pożarowa powyżej 1000 m³ | Tak | Podział na strefy, instalacje pożarowe i sposób odcięcia zasilania |
| Strefa zawierająca zagrożenie wybuchem | Tak, niezależnie od kubatury | Dokumentację oceny zagrożenia wybuchem i dobór urządzeń |
| Typowy dom jednorodzinny poniżej 1000 m³ | Zwykle nie | Kubaturę, sposób użytkowania i ewentualne szczególne zagrożenia |
| Istniejący obiekt po przebudowie lub zmianie funkcji | Zależnie od zakresu zmian | Projektanta, rzeczoznawcę i aktualne wymagania dla nowego sposobu użytkowania |
Właściciele budynków mieszkalnych jednorodzinnych są wyłączeni z części obowiązków wskazanych w przepisach ochrony przeciwpożarowej, ale nie oznacza to automatycznie, że nazwa budynku zawsze zwalnia z analizy. Liczy się rzeczywisty sposób użytkowania, kubatura oraz zagrożenia. W domu z dużą częścią warsztatową, magazynem materiałów palnych albo instalacją technologiczną ocenę powinien wykonać projektant, a nie osoba kierująca się samą nazwą obiektu.
W przypadku starszego budynku nie zawsze trzeba od razu przebudowywać całą instalację tylko dlatego, że obecne przepisy są bardziej szczegółowe. Obowiązek może pojawić się przy rozbudowie, przebudowie, zmianie sposobu użytkowania albo w wyniku ustaleń projektu i kontroli ochrony przeciwpożarowej.
Co dokładnie powinien odłączać przeciwpożarowy wyłącznik
PWP nie jest zwykłym aparatem do codziennego sterowania instalacją. Jego zadaniem jest szybkie odcięcie energii elektrycznej w sytuacji pożaru, aby ograniczyć ryzyko porażenia ratowników, powstawania łuku elektrycznego i dalszego rozwoju pożaru.
Co do zasady wyłącznik powinien odcinać dopływ prądu do wszystkich obwodów elektrycznych. Wyjątek dotyczy instalacji i urządzeń, których działanie jest potrzebne podczas pożaru. W praktyce mogą to być między innymi:
- oświetlenie awaryjne i ewakuacyjne,
- system sygnalizacji pożarowej,
- urządzenia oddymiające i napowietrzające,
- pompy przeciwpożarowe,
- systemy alarmowe i urządzenia wspierające działania ratownicze,
- inne instalacje wskazane w projekcie ochrony przeciwpożarowej.
Nie istnieje jedna uniwersalna lista obwodów pozostających pod napięciem. Decyzja wynika z projektu, funkcji obiektu i zastosowanych systemów. To właśnie tutaj najczęściej pojawiają się błędy. Instalator odłącza „wszystko jak leci”, a razem z oświetleniem podstawowym wyłącza również oddymianie albo centralę systemu pożarowego.
PWP a główny wyłącznik i różnicówka
Główny wyłącznik prądu służy do odłączenia instalacji na potrzeby eksploatacji lub prac serwisowych. Może pełnić funkcję przeciwpożarową tylko wtedy, gdy rozwiązanie spełnia wymagania dla PWP, jest odpowiednio oznakowane i zostało przewidziane w dokumentacji.
Wyłącznik różnicowoprądowy również nie zastępuje PWP. Chroni przed skutkami prądu upływu i porażeniem, ale nie jest przeznaczony do jednoczesnego, jednoznacznego odcięcia całego obiektu na potrzeby działań ratowniczych. W razie pożaru strażacy powinni móc szybko znaleźć jeden właściwie opisany punkt sterowania.
Fotowoltaika wymaga osobnej analizy
W budynku z instalacją fotowoltaiczną naciśnięcie PWP nie musi oznaczać zaniku napięcia na wszystkich przewodach. Moduły mogą nadal wytwarzać napięcie po stronie DC, szczególnie na odcinku między panelami a falownikiem. Dlatego projekt powinien uwzględniać rozmieszczenie falownika, rozłączników i przewodów stałoprądowych, a także rozwiązania ograniczające zagrożenie dla ekip ratowniczych.

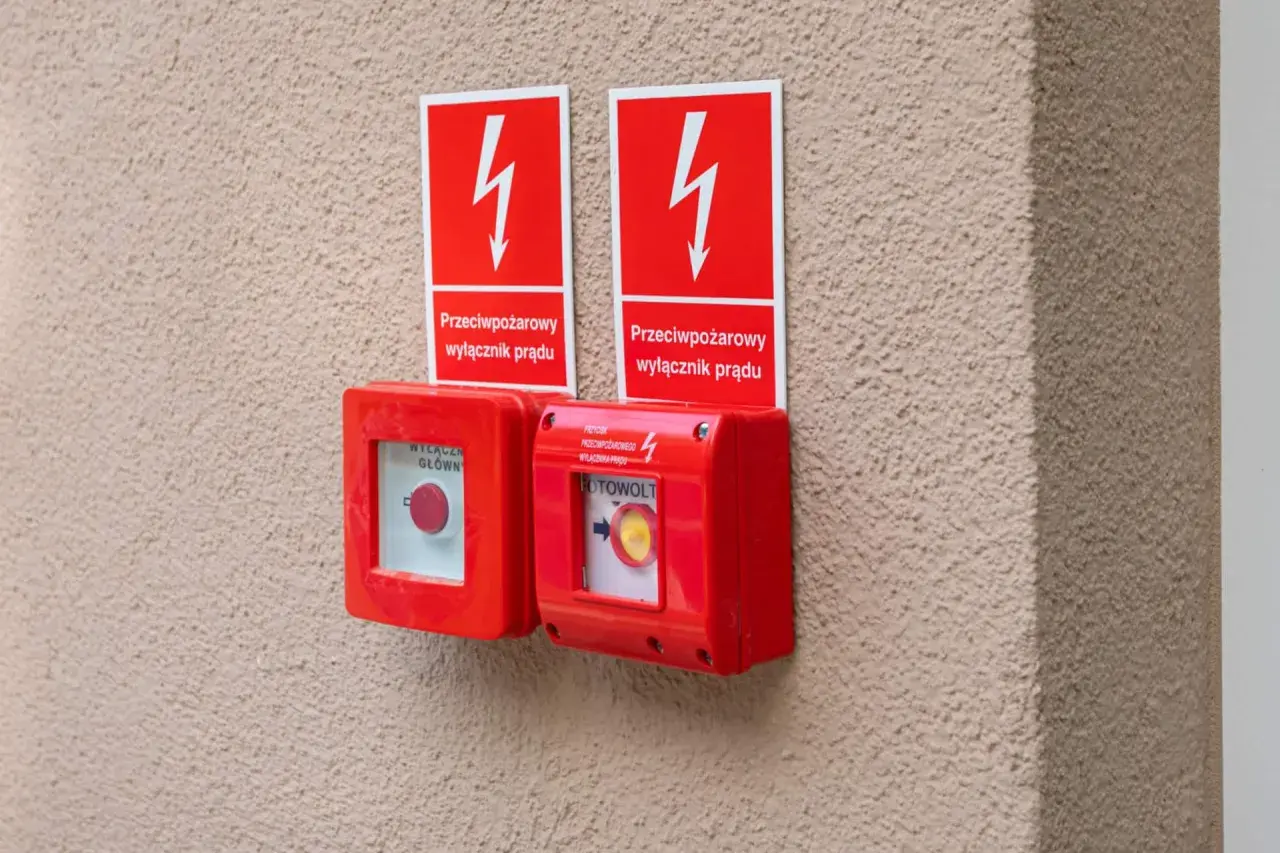

Gdzie umieścić urządzenie i jak je oznakować
Przepisy wymagają, aby PWP znajdował się w pobliżu głównego wejścia do obiektu lub złącza. Chodzi o miejsce dostępne bez wchodzenia w głąb budynku i łatwe do odnalezienia przez ratowników. Nie powinien być ukryty za szafą, w zamkniętym pomieszczeniu bez oznaczenia ani w miejscu, do którego dostęp wymaga przejścia przez strefę zagrożenia.
Przycisk lub kaseta powinny być oznakowane znakiem zgodnym z zasadami oznakowania urządzeń przeciwpożarowych. Oznaczenie ma być czytelne z ciągu komunikacyjnego, odporne na warunki panujące w danym miejscu i niezasłonięte reklamą, rośliną ani wyposażeniem.
Jeżeli obiekt ma kilka wejść, rozległą instalację albo kilka stref pożarowych, projekt może przewidywać więcej niż jeden punkt sterowania. Nie należy samodzielnie kopiować przycisku w dowolnych miejscach. Każdy dodatkowy punkt powinien działać w sposób spójny z całym układem i nie powodować przypadkowego wyłączenia urządzeń, które muszą pracować podczas pożaru.
W obiektach z agregatem prądotwórczym, UPS-em albo innym rezerwowym źródłem energii trzeba sprawdzić automatykę przełączania. Zadziałanie PWP nie może samoczynnie załączyć drugiego źródła. Wyjątkiem jest źródło zasilające oświetlenie awaryjne, jeżeli takie rozwiązanie występuje w budynku.
Jak dobrać urządzenie i dokumentację
Dobór PWP zaczyna się od schematu instalacji, a nie od wyboru najtańszej kasety z przyciskiem. Trzeba określić prąd znamionowy, liczbę torów, sposób sterowania, rodzaj wyłączanego aparatu oraz obwody, które mają pozostać aktywne.
W większych obiektach stosuje się zwykle zestaw składający się z urządzenia uruchamiającego, elementu wykonawczego i sygnalizacji. Przycisk przy wejściu może wysłać sygnał do wyzwalacza lub sterownika, a właściwe odłączenie następuje w rozdzielnicy. Dzięki temu przycisk nie musi przenosić całego prądu obciążenia.
Przy zakupie nie wystarczy zapewnienie sprzedawcy, że produkt jest „przeciwpożarowy”. W dokumentacji warto sprawdzić przede wszystkim:
- krajową ocenę techniczną, jeżeli jest wymagana dla danego wyrobu,
- krajowy certyfikat stałości właściwości użytkowych,
- krajową deklarację właściwości użytkowych,
- instrukcję montażu i dokumentację techniczno-ruchową,
- parametry elektryczne oraz dopuszczalny sposób współpracy z aparaturą wykonawczą.
CNBOP-PIB wskazuje, że PWP nie należy do wyrobów objętych obowiązkiem uzyskania świadectwa dopuszczenia na zasadach przewidzianych dla części urządzeń ochrony przeciwpożarowej. Jednocześnie zestawy i elementy PWP są traktowane jako określone wyroby budowlane, dla których wymagane są właściwe dokumenty oceny i deklarowania właściwości użytkowych. W praktyce oznacza to, że brak świadectwa dopuszczenia nie oznacza braku wymagań dokumentacyjnych.
Projekt powinien uwzględniać również przewody sterujące oraz zasilające urządzenia pożarowe. Jeżeli dany obwód musi działać podczas pożaru, jego trasa, sposób mocowania i odporność ogniowa muszą odpowiadać wymaganiom dla konkretnego czasu działania. Sam certyfikowany przycisk nie naprawi błędnie poprowadzonego kabla.
Odbiór, przeglądy i orientacyjne koszty
Po wykonaniu instalacji trzeba przeprowadzić próby i badania potwierdzające prawidłowe działanie. Test powinien obejmować między innymi zadziałanie przycisku, odłączenie właściwych obwodów, pozostawienie zasilania urządzeń pożarowych, sygnalizację stanu oraz zachowanie układu przy obecności agregatu lub UPS-a.
Z przeprowadzonej próby sporządza się protokół. Dokument powinien trafić do dokumentacji obiektu razem ze schematem instalacji, instrukcją obsługi, deklaracjami i informacją o zastosowanych aparatach. Przy późniejszej kontroli sam przycisk na ścianie nie wystarczy, jeżeli nie można potwierdzić, co dokładnie odłącza.
Urządzenia przeciwpożarowe należy poddawać przeglądom i konserwacji zgodnie z instrukcją producenta, Polskimi Normami oraz dokumentacją obiektu, jednak nie rzadziej niż raz w roku. Jeżeli producent wymaga częstszych kontroli, obowiązuje krótszy termin. Przegląd powinien obejmować nie tylko naciśnięcie przycisku, lecz także sprawdzenie oznakowania, dostępności, stanu obudowy, przewodów, sygnalizacji i efektu odłączenia.
| Zakres prac | Orientacyjny koszt netto | Od czego zależy cena |
|---|---|---|
| Przegląd pojedynczego punktu PWP | Od kilkudziesięciu złotych, często z dodatkową opłatą za dojazd | Zakres testu, dokumentacja i lokalizacja |
| Projekt, dostawa i montaż w małym obiekcie | Około 2500-4500 zł | Prąd instalacji, długość tras i liczba obwodów |
| Średni obiekt z integracją systemów | Około 5000-10 000 zł | Integracja z SSP, oddymianiem, agregatem lub UPS-em |
| Duża hala lub obiekt wielostrefowy | Zwykle od 10 000 zł wzwyż | Rozdzielnice, aparatura, trasy kablowe i dokumentacja |
To są tylko widełki rynkowe, a nie stawki ustawowe. W Gdańsku i innych dużych miastach koszt może wzrosnąć przy trudnym dostępie do rozdzielnicy, konieczności wykonania nowych tras kablowych albo integracji kilku systemów. Najtańsza oferta często nie obejmuje projektu, pomiarów, protokołu ani dokumentacji powykonawczej, dlatego warto porównywać zakres prac, a nie samą cenę urządzenia.
Co sprawdzić przed odbiorem i dalszą eksploatacją
Przed podpisaniem odbioru sprawdziłbym pięć rzeczy. Po pierwsze, czy PWP jest zamontowany w miejscu wskazanym w projekcie. Po drugie, czy oznakowanie jest widoczne. Po trzecie, czy naciśnięcie przycisku odłącza wszystkie właściwe obwody, ale nie wyłącza urządzeń potrzebnych podczas pożaru.
Po czwarte, trzeba zweryfikować, czy agregat, UPS lub automatyka rezerwy nie uruchamiają się po zadziałaniu wyłącznika. Po piąte, należy odebrać protokół próby, schemat i komplet dokumentów wyrobu. Brak któregokolwiek z tych elementów może utrudnić późniejszą kontrolę, serwis albo rozbudowę instalacji.
Najczęstszy błąd polega na traktowaniu PWP jako pojedynczego czerwonego przycisku. W rzeczywistości jest to część większego układu, który musi współpracować z rozdzielnicą, zasilaniem rezerwowym, fotowoltaiką, oddymianiem, oświetleniem awaryjnym i systemem sygnalizacji pożarowej. Jeżeli te zależności nie zostały opisane na schemacie, odbiór warto poprzedzić przeglądem wykonanym przez elektryka oraz rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych.
Najkrócej mówiąc, przepisy wymagają PWP przede wszystkim w strefach pożarowych powyżej 1000 m³ i w strefach zagrożonych wybuchem. O poprawności rozwiązania decydują jednak nie tylko próg kubatury, lecz także właściwe odcięcie obwodów, dostępne miejsce montażu, oznakowanie, dokumentacja i coroczne sprawdzenie działania. Dobrze zaprojektowany wyłącznik powinien zadziałać natychmiast, jednoznacznie i bez pozbawiania energii urządzeń, które podczas pożaru nadal muszą pracować.
