Przy liczniku jednofazowym najważniejsze jest zachowanie właściwego kierunku przepływu energii oraz rozdzielenie przewodów L, N i PE. Poniżej pokazuję, jak czytać schemat podłączenia licznika jednofazowego, czym różni się licznik główny od podlicznika, jak rozpoznać zaciski i których błędów nie wolno popełnić.
Najważniejsze zasady podłączenia licznika jednofazowego
- Przewód L przechodzi przez tor wejściowy i wyjściowy licznika.
- Przewód N również musi być podłączony zgodnie ze schematem konkretnego modelu.
- Przewód PE nie przechodzi przez licznik, tylko biegnie do listwy ochronnej.
- Numery zacisków nie są uniwersalne, dlatego zawsze trzeba sprawdzić instrukcję urządzenia.
- Licznik rozliczeniowy może montować i plombować wyłącznie operator lub uprawniony wykonawca działający zgodnie z jego procedurą.
Jak działa układ jednofazowy i co właściwie pokazuje schemat
Licznik jednofazowy mierzy energię pobieraną w obwodzie zasilanym napięciem około 230 V. W typowej instalacji występują przewód fazowy L, neutralny N oraz ochronny PE. Do pomiaru energii przez urządzenie przechodzą przede wszystkim tory L i N, natomiast przewód ochronny pozostaje poza torem pomiarowym.
Najprościej wyobrazić sobie licznik jako kontrolowany odcinek instalacji. Energia wpływa do niego od strony zasilania, a następnie wychodzi w kierunku rozdzielnicy lub konkretnego odbiornika. Pomieszanie wejścia z wyjściem może spowodować błędny pomiar, komunikat o nieprawidłowym kierunku energii albo brak poprawnej pracy.
W praktyce spotyka się dwa różne zastosowania. Licznik główny służy do rozliczeń z operatorem sieci, a podlicznik mierzy zużycie wybranego obwodu, lokalu, garażu lub instalacji fotowoltaicznej. To rozróżnienie ma znaczenie, ponieważ podlicznik nie zastępuje licznika operatora i nie wolno ingerować w zaplombowane elementy układu rozliczeniowego.

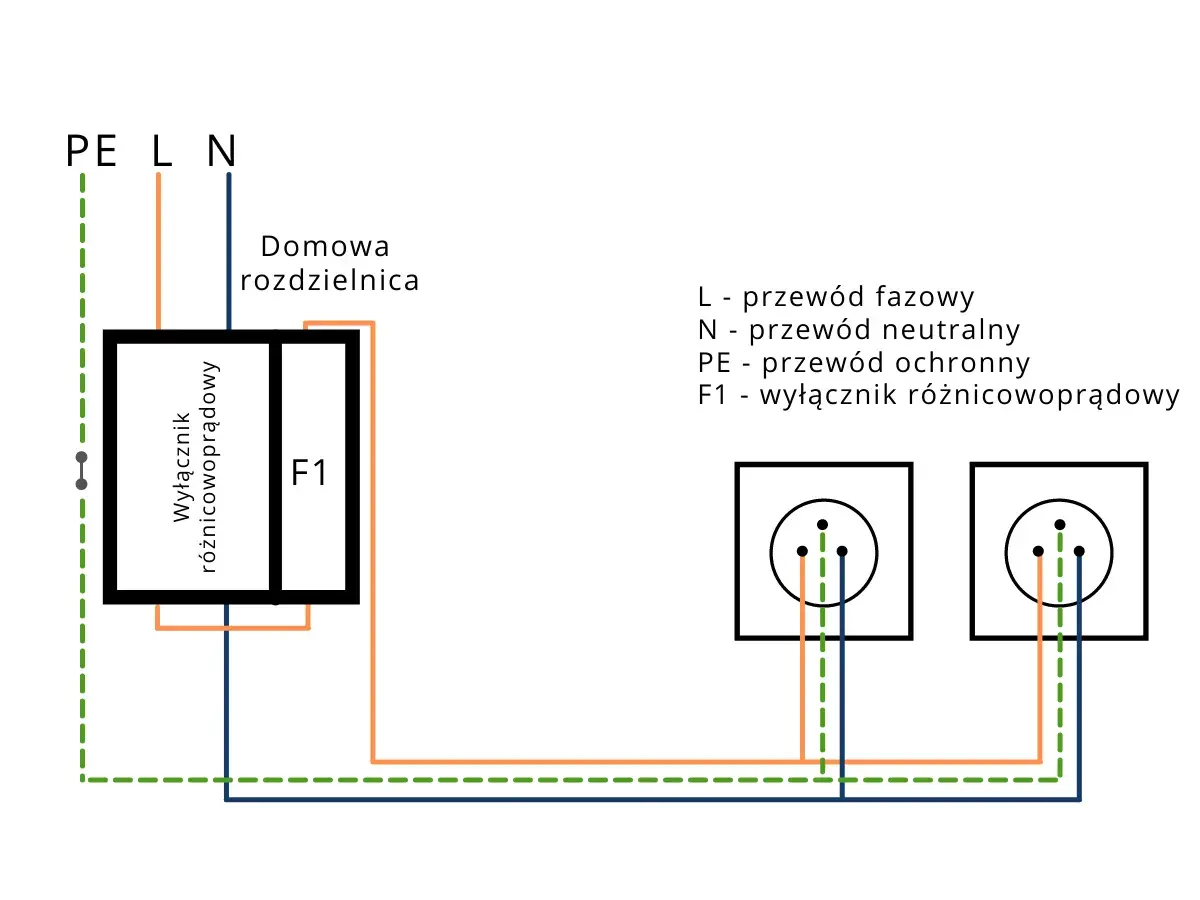

Przykładowy schemat połączeń L, N i PE
Poniższy rysunek ma charakter poglądowy. Pokazuje zasadę działania typowego podlicznika jednofazowego montowanego w rozdzielnicy, ale nie zastępuje schematu umieszczonego na obudowie ani instrukcji producenta.
ZASILANIE LICZNIK ODBIORNIKI L ───── zabezpieczenie ───────► L-IN ── pomiar ── L-OUT ─────► rozdzielnica N ────────────────────────────► N-IN ── pomiar ── N-OUT ─────► listwa N PE ───────────────────────────────────────────────────────────► listwa PE
W wielu popularnych licznikach zaciski fazowe są oznaczone przykładowo jako 1 i 3, a neutralne jako 4 i 6. Nie jest to jednak reguła obowiązująca każdy model. Producent może zastosować inną numerację, dodatkowe zaciski lub osobne terminale dla wyjścia impulsowego S0, komunikacji albo taryfy.
Przewód ochronny PE omija licznik, ponieważ jego zadaniem jest ochrona przeciwporażeniowa, a nie pomiar zużycia. Nie wolno wykorzystywać przewodu neutralnego jako ochronnego ani tworzyć przypadkowych mostków między listwami N i PE. Punkt rozdziału zależy od układu sieci i projektu instalacji.
Przeczytaj również: Jak połączyć rurę PE ze stalą? Dobór złączki i montaż
Co oznaczają najczęstsze zaciski
| Oznaczenie | Znaczenie | Na co uważać |
|---|---|---|
| L-IN | Wejście przewodu fazowego od strony zasilania | Nie zamieniać z wyjściem fazowym |
| L-OUT | Wyjście fazy do odbiornika lub rozdzielnicy | Musi prowadzić do właściwego obwodu |
| N-IN | Wejście przewodu neutralnego | Sprawdzić, czy dany model mierzy tor N |
| N-OUT | Wyjście przewodu neutralnego | Nie łączyć go przypadkowo z PE |
| PE | Przewód ochronny | Nie przechodzi przez tor pomiarowy |
Różnica między licznikiem głównym a podlicznikiem DIN
Jeżeli chodzi o licznik należący do operatora sieci, sytuacja jest formalnie i technicznie bardziej wymagająca. Miejsce montażu, typ zabezpieczenia, układ przewodów oraz sposób plombowania określają warunki przyłączenia, standard operatora i dokumentacja konkretnego urządzenia. Według URE licznik powinien być dostępny do odczytu i zabezpieczony przed nieuprawnioną ingerencją.
Samodzielne otwieranie zaplombowanej części może zakończyć się problemem z operatorem, opłatą za ponowne plombowanie albo podejrzeniem ingerencji w układ pomiarowy. Przy liczniku głównym użytkownik zwykle przygotowuje instalację i miejsce, a montaż, wymianę oraz uruchomienie wykonuje operator lub uprawniona ekipa.
Podlicznik na szynę DIN montuje się zazwyczaj za głównym zabezpieczeniem, aby kontrolować wybrany fragment instalacji. Jego cena w 2026 roku często mieści się w granicach 80-200 zł, ale całkowity koszt rośnie, jeśli trzeba przebudować rozdzielnicę, dołożyć zabezpieczenia lub wykonać pomiary.
W prostym przypadku sama usługa elektryka może kosztować około 200-400 zł. Przy starej rozdzielnicy, braku miejsca, nieopisanych przewodach albo konieczności modernizacji zabezpieczeń wycena będzie wyższa. Zawsze pytam o zakres pracy, bo „podłączenie licznika” może oznaczać zarówno krótką pracę w gotowej rozdzielnicy, jak i większą przebudowę instalacji.
Jak bezpiecznie przygotować montaż i sprawdzić poprawność układu
Najpierw trzeba ustalić, co dokładnie ma być mierzone. Inaczej prowadzi się przewody do podlicznika obsługującego garaż, inaczej do osobnego lokalu, a jeszcze inaczej do obwodu z falownikiem. Licznik musi mieć odpowiedni zakres prądu znamionowego i maksymalnego, zgodny z zabezpieczeniem oraz przewodami.
Przed montażem elektryk powinien sprawdzić między innymi:
- układ sieci i sposób prowadzenia przewodów N oraz PE,
- stan rozdzielnicy i dostępne miejsce na szynie DIN,
- zgodność przekroju przewodów z obciążeniem oraz zabezpieczeniem,
- oznaczenia wejścia i wyjścia na konkretnym liczniku,
- moment dokręcenia zacisków podany przez producenta,
- ciągłość przewodu ochronnego i działanie zabezpieczeń,
- czy licznik ma dodatkowe zaciski komunikacyjne, których nie wolno mylić z zaciskami zasilającymi.
Przy podliczniku warto także włączyć znane obciążenie i porównać jego pracę ze wskazaniem urządzenia. Nie traktuję jednak pojedynczego odczytu jako pełnego testu dokładności. Do rozliczeń między lokalami potrzebny jest legalizowany licznik odpowiedniej klasy oraz jasno ustalony sposób odczytu.
Najczęstsze błędy przy podłączaniu licznika
Najwięcej problemów wynika z założenia, że każdy licznik jednofazowy ma identyczne zaciski. Zdjęcie znalezione w internecie może dotyczyć innego modelu, innego układu sieci albo licznika przeznaczonego wyłącznie do pomiaru fazy. Zawsze zaczynam od dokumentacji producenta, nawet jeśli obudowa wygląda znajomo.
- Zamiana wejścia z wyjściem może odwrócić kierunek pomiaru lub wywołać błąd.
- Pominięcie przewodu N w modelu, który mierzy oba tory, może uniemożliwić poprawną pracę.
- Wpięcie PE przez licznik jest błędem funkcjonalnym i ochronnym.
- Luźny zacisk może powodować grzanie, iskrzenie i uszkodzenie aparatu.
- Mostkowanie przewodów bez sprawdzenia schematu może doprowadzić do zwarcia.
- Brak selektywności zabezpieczeń utrudnia ustalenie, które zabezpieczenie zadziałało podczas awarii.
- Montowanie zwykłego podlicznika do rozliczeń może prowadzić do sporów, ponieważ nie każdy model ma wymaganą legalizację.
Kiedy wystarczy podlicznik, a kiedy potrzebny jest elektryk
Podlicznik ma sens, gdy chcemy kontrolować zużycie energii przez konkretną część instalacji. Sprawdza się na przykład przy osobnym garażu, warsztacie, mieszkaniu wynajmowanym w domu jednorodzinnym albo ogrzewaniu elektrycznym. Nie rozwiąże jednak problemu, jeśli cała instalacja wymaga modernizacji.Doświadczonego elektryka potrzebuję szczególnie wtedy, gdy występują przewody aluminiowe, stara tablica bez wyłącznika różnicowoprądowego, nieznany układ sieci lub ślady przegrzewania. Również rozdzielnica z połączeniami wykonanymi bez opisów nie jest dobrym miejscem na eksperymenty.
Przy liczniku rozliczeniowym dochodzą formalności operatora. To nie jest zwykłe urządzenie montowane według przypadkowego rysunku z sieci. Licznik musi być właściwie dobrany, zamontowany, sprawdzony i, jeśli wymagają tego procedury, zabezpieczony plombą.
Co sprawdzić przed zamówieniem licznika jednofazowego
Przed zakupem odczytałbym z dokumentacji cztery podstawowe informacje: napięcie pracy, prąd bazowy i maksymalny, sposób montażu oraz schemat zacisków. Dla typowej instalacji domowej napięcie wynosi 230 V, ale sam parametr napięcia nie mówi jeszcze, czy urządzenie nadaje się do konkretnego obciążenia.
Jeśli licznik ma służyć do rozliczeń, sprawdź oznaczenie MID lub legalizację, klasę dokładności i sposób zabezpieczenia przed ingerencją. Gdy potrzebny jest odczyt zdalny, dodatkowo liczą się wyjście impulsowe, moduł komunikacyjny albo kompatybilność z systemem automatyki.
Nie kupowałbym licznika wyłącznie na podstawie liczby zacisków widocznych na zdjęciu. Dwa urządzenia mogą wyglądać podobnie, a mieć różne sposoby pomiaru, inne wymagania dotyczące przewodów i odmienną numerację. Najbezpieczniejszy wybór to model dobrany do konkretnej rozdzielnicy przez elektryka, który będzie go montował.
Dobry schemat to dopiero początek bezpiecznego pomiaru
Najważniejsza zasada jest prosta: przewody L i N prowadzi się przez właściwe tory pomiarowe, przewód PE omija licznik, a numerację zacisków odczytuje się z instrukcji konkretnego urządzenia. Taki schemat pomaga zrozumieć zasadę działania, ale nie daje prawa do ingerowania w zaplombowany licznik operatora.
Jeżeli montujesz podlicznik w gotowej, sprawnej rozdzielnicy, przygotuj model z dokumentacją, określ mierzony obwód i zaplanuj pomiary końcowe. Przy starym lub nieopisanym układzie rozsądniej zlecić całość elektrykowi, bo poprawny odczyt nie ma znaczenia, jeśli instalacja nie zapewnia ochrony przed porażeniem i pożarem.
