Rozdzielnica trójfazowa jest miejscem, w którym spotykają się wszystkie najważniejsze obwody domu, dlatego jej schemat powinien być czytelny nie tylko dla elektryka. Pokazuję, jak czytać układ zasilania, gdzie znajdują się wyłącznik główny, SPD, RCD i zabezpieczenia nadprądowe, a także jak rozsądnie rozdzielić obciążenia między fazy. Dodaję też przykładowy układ dla domu jednorodzinnego oraz listę błędów, które najczęściej komplikują późniejszą eksploatację.
Dobry schemat rozdzielnicy zaczyna się od bezpieczeństwa i logicznego podziału obwodów
- Zasilanie 5-przewodowe obejmuje L1, L2, L3, N i PE w układzie TN-S albo po rozdziale PEN w TN-C-S.
- Główna kolejność aparatów to zwykle rozłącznik, ogranicznik przepięć, RCD lub RCBO oraz wyłączniki nadprądowe.
- Obciążenia jednofazowe trzeba rozłożyć między trzy fazy, aby ograniczyć przeciążenia jednej z nich.
- Każdy RCD musi mieć własny, właściwie przypisany tor neutralny. Łączenie przewodów N za różnymi różnicówkami powoduje ich przypadkowe zadziałanie.
- Rezerwa 20-30% wolnego miejsca w rozdzielnicy ułatwia późniejszy montaż fotowoltaiki, wallboxa albo dodatkowych obwodów.
Co naprawdę pokazuje schemat rozdzielnicy trójfazowej
Trzy fazy nie oznaczają po prostu trzech osobnych przewodów doprowadzonych do skrzynki. W typowej instalacji domowej mamy napięcie około 230 V między fazą a przewodem neutralnym oraz około 400 V między dwiema fazami. Dzięki temu można zasilać zarówno zwykłe gniazda i oświetlenie, jak i kuchenkę indukcyjną, pompę ciepła czy silnik trójfazowy.
Na schemacie ideowym nie pokazuje się każdego zacisku i długości przewodu. Taki rysunek przedstawia przede wszystkim kolejność funkcji ochronnych oraz przypisanie obwodów do aparatów. Ja traktuję go jako mapę instalacji, a nie instrukcję samodzielnego podłączania przewodów.

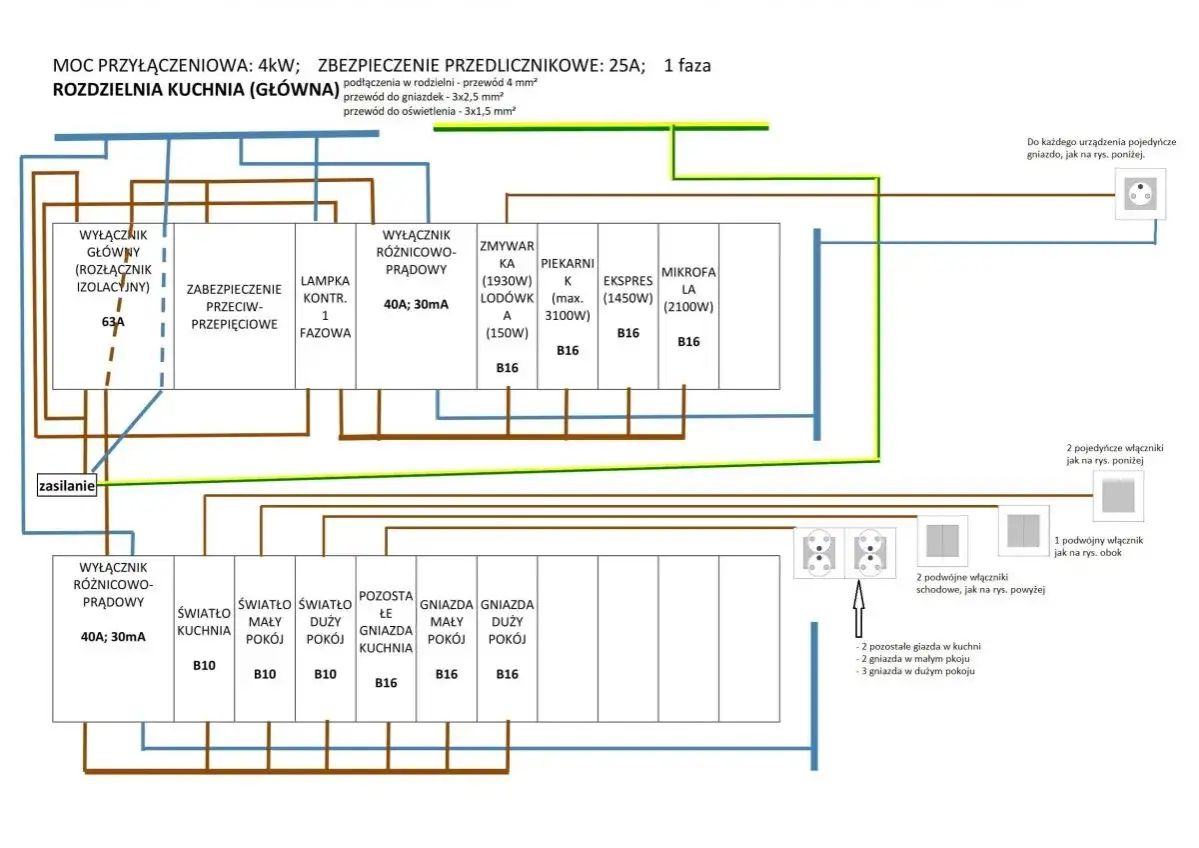

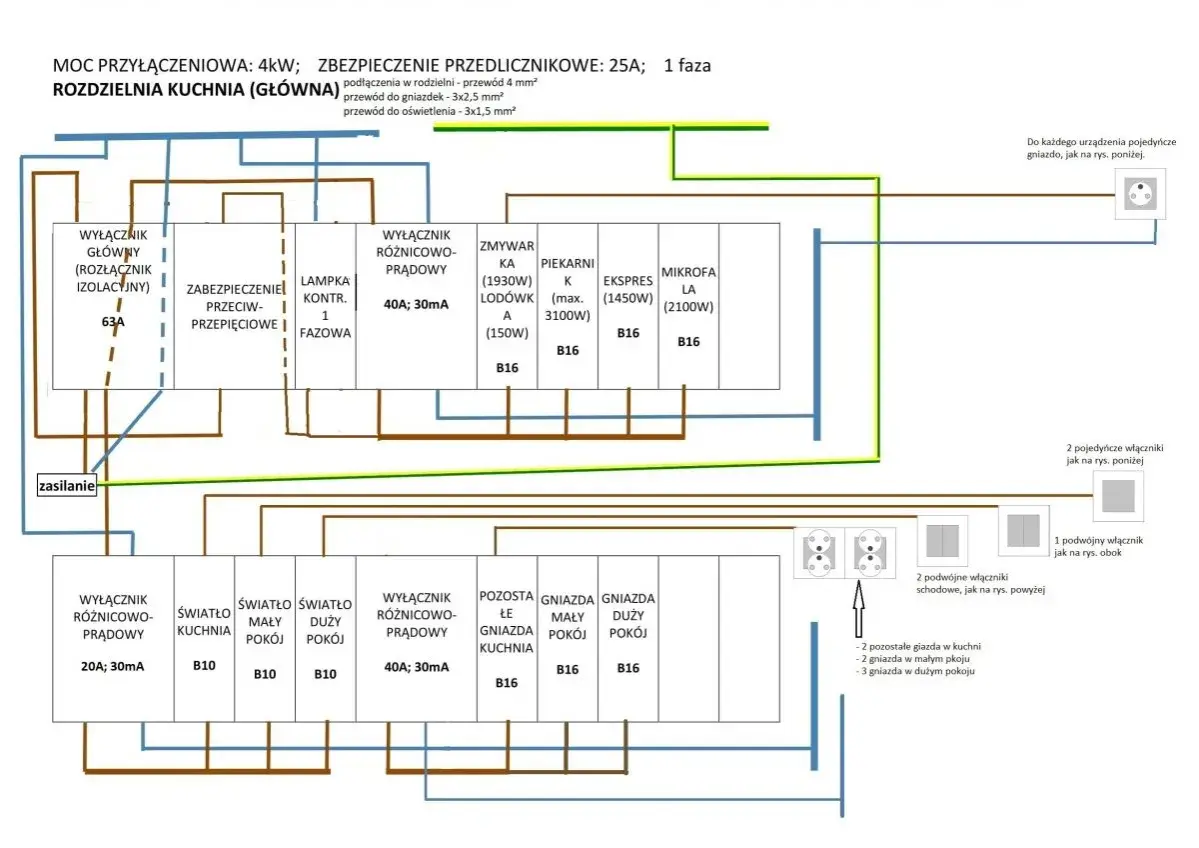

Poglądowy układ może wyglądać następująco:
ZASILANIE 3-fazowe
L1 L2 L3 N PE
│
▼
Rozłącznik główny 3P+N lub 4P
│
├── Ogranicznik przepięć SPD
│
├── RCD 4P 30 mA typu A
│ └── MCB 3P - płyta indukcyjna
│ └── MCB 3P - pompa ciepła
│
├── RCD 2P 30 mA typu A
│ └── MCB 1P - gniazda kuchni
│ └── MCB 1P - oświetlenie
│ └── MCB 1P - gniazda pokoi
│
└── RCBO lub osobny RCD
└── obwód garażu, serwerowni albo lodówki
Szyna PE ─── przewody ochronne wszystkich obwodów
Listwy N ─── przewody neutralne przypisane do odpowiednich RCD
To schemat uproszczony. W konkretnej instalacji może pojawić się kontrolka obecności faz, licznik energii, stycznik, przekaźnik priorytetowy, osobne zabezpieczenie fotowoltaiki albo układ zasilania awaryjnego. Nie ma jednego uniwersalnego schematu, który pasowałby do każdego domu.
Elementy, które powinny znaleźć się w układzie
Najważniejsze aparaty mają różne zadania i nie powinno się ich utożsamiać. Wyłącznik nadprądowy chroni przewód przed przeciążeniem i zwarciem, natomiast RCD reaguje na prąd, który „ucieka” poza prawidłową drogę przepływu. Jedno urządzenie nie zastępuje drugiego.| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Rozłącznik główny | Odłącza zasilanie rozdzielnicy podczas prac i awarii | Powinien odłączać wszystkie wymagane tory zgodnie z układem sieci |
| SPD | Ogranicza krótkotrwałe przepięcia pochodzące między innymi od wyładowań i zakłóceń w sieci | Dobór zależy od instalacji odgromowej, układu sieci i długości przewodów |
| RCD | Zapewnia dodatkową ochronę przeciwporażeniową i ogranicza ryzyko pożaru od prądów upływu | Trzeba dobrać typ, prąd znamionowy i czułość do obwodu |
| MCB | Chroni konkretny obwód przed przeciążeniem i zwarciem | Nie dobiera się go wyłącznie na podstawie mocy odbiornika |
| RCBO | Łączy funkcję RCD i wyłącznika nadprądowego w jednym aparacie | Ogranicza zakres wyłączenia do jednego obwodu |
| Szyny PE i N | Porządkują przewody ochronne i neutralne | Przewody N muszą pozostać przypisane do właściwej różnicówki |
Rozłącznik główny nie jest bezpiecznikiem
Rozłącznik pozwala odłączyć instalację, ale sam nie chroni przewodów przed zwarciem. Za tę funkcję odpowiadają zabezpieczenia nadprądowe, które powinny być dobrane do przekroju przewodów, sposobu ich ułożenia oraz spodziewanego prądu zwarciowego.
W praktyce często widzę rozdzielnice, w których główny aparat jest efektowny, a opis obwodów pozostawia wiele do życzenia. Dla późniejszego serwisu ważniejsze od wyglądu jest jednoznaczne oznaczenie każdego obwodu, numeracja aparatów i aktualny schemat pozostawiony w obudowie.
RCD, RCBO i wyłączniki nadprądowe
W większym domu jeden RCD dla całej instalacji może być rozwiązaniem tanim, ale mało wygodnym. Jedno uszkodzenie izolacji w pralce może wtedy wyłączyć również oświetlenie, router i lodówkę. Dlatego rozsądniejszy jest podział na kilka grup albo zastosowanie RCBO dla szczególnie ważnych obwodów.
Typowa czułość 30 mA dotyczy dodatkowej ochrony obwodów końcowych, jednak nie należy dobierać aparatu wyłącznie według tej jednej wartości. Liczy się także typ RCD, prąd znamionowy, charakter odbiornika oraz wymagania producenta urządzenia.
Jak rozdzielić obciążenia między L1, L2 i L3
Najczęstszy błąd polega na podłączeniu większości gniazd do jednej fazy, mimo że do budynku doprowadzono trzy. Trójfazowe zasilanie ma sens wtedy, gdy obciążenia jednofazowe są rozłożone możliwie równomiernie, a odbiorniki dużej mocy mają osobne, właściwie zabezpieczone obwody.
Nie chodzi o matematyczną perfekcję w każdej minucie pracy. Lodówka, czajnik i pralka nie pobierają maksymalnej mocy jednocześnie przez cały dzień. Dążę jednak do tego, aby żadna faza nie była wyraźnie bardziej obciążona niż pozostałe.
| Faza | Przykładowe obwody jednofazowe | Uwagi |
|---|---|---|
| L1 | Oświetlenie parteru, gniazda salonu, lodówka | Obwody o różnym profilu pracy ograniczają chwilowe przeciążenia |
| L2 | Gniazda kuchni, pralka, oświetlenie piętra | Urządzenia o większej mocy wymagają osobnej analizy |
| L3 | Gniazda garażu, kotłownia, zewnętrzne obwody użytkowe | Obwody garażowe i zewnętrzne często potrzebują dodatkowej ochrony |
| L1-L2-L3 | Płyta indukcyjna, pompa ciepła, silnik trójfazowy | Stosuje się wspólne, wielobiegunowe zabezpieczenie zgodne z dokumentacją odbiornika |
Przykładowo urządzenie trójfazowe o mocy około 11 kW może pobierać około 16 A na fazę przy założeniach typowych dla obciążenia rezystancyjnego. To jednak nie jest gotowa odpowiedź, jaki wyłącznik i przewód zastosować. Dobór zależy od warunków pracy, długości trasy, sposobu ułożenia kabla i parametrów sieci.
Obwody gniazd, oświetlenia, kuchni, garażu i urządzeń technicznych powinny być rozdzielone również funkcjonalnie. Dzięki temu wyłączenie jednego zabezpieczenia nie pozbawia całego domu światła ani dostępu do podstawowych urządzeń.
Układ sieci decyduje o sposobie wykonania rozdzielnicy
Przed narysowaniem aparatury trzeba ustalić, jaki układ sieci występuje w budynku. W nowych instalacjach spotyka się przede wszystkim TN-S albo TN-C-S, ale w starszych obiektach można trafić na układ TN-C z przewodem PEN. W układzie TN-C-S przewód PEN rozdziela się na PE i N w określonym punkcie, a później nie wolno ponownie łączyć przewodu neutralnego z ochronnym.
To właśnie tutaj pojawia się jedna z najpoważniejszych pułapek. Jeśli przewody N zostaną pomieszane za różnymi wyłącznikami różnicowoprądowymi, RCD może zadziałać natychmiast albo przestać zapewniać prawidłową ochronę. W instalacji z układem TT sposób ochrony i wymagania dotyczące uziemienia są inne, dlatego schemat musi wynikać z rzeczywistych warunków przyłączenia.
Ochrona przeciwprzepięciowa SPD
Ogranicznik przepięć nie jest dodatkiem montowanym automatycznie w każdej rozdzielnicy według jednego wzoru. Najczęściej w domu stosuje się SPD typu 2, a w określonych warunkach układ typu 1+2, zwłaszcza gdy budynek ma instalację odgromową albo zasilanie jest szczególnie narażone na przepięcia.
Skuteczność SPD zależy między innymi od długości przewodów przyłączeniowych, właściwego połączenia z uziemieniem i koordynacji z zabezpieczeniem poprzedzającym. Sam zakup drogiego ogranicznika nie gwarantuje ochrony, jeśli reszta instalacji została wykonana przypadkowo.
Przeczytaj również: Stycznik w domu - jak działa i jak dobrać właściwy model?
Odbiorniki z elektroniką wymagają właściwego RCD
Nowoczesne urządzenia, takie jak pompy ciepła, falowniki, ładowarki samochodowe czy niektóre płyty indukcyjne, mogą generować prądy upływu o przebiegu innym niż zwykły prąd przemienny. Dlatego typ RCD trzeba sprawdzić w dokumentacji urządzenia. W wielu instalacjach domowych stosuje się typ A, ale nie jest to zasada, która automatycznie pasuje do każdego odbiornika.Przy wallboxie szczególnie ważne jest sprawdzenie, czy urządzenie ma własną detekcję składowej stałej, czy wymaga dodatkowego zabezpieczenia. Pominięcie tego punktu może oznaczać nie tylko problemy z działaniem, lecz także błędną ochronę całego obwodu.
Najczęstsze błędy przy projektowaniu i opisywaniu układu
Dobry schemat powinien odpowiadać temu, co rzeczywiście znajduje się w rozdzielnicy. Błąd na rysunku może później utrudnić awarię, pomiar albo modernizację, nawet jeśli sama instalacja została wykonana poprawnie.
- Wspólna listwa N za kilkoma RCD powoduje niekontrolowane zadziałania różnicówek.
- Brak rozdzielenia faz prowadzi do przeciążania jednej fazy i niewykorzystania możliwości przyłącza.
- Zabezpieczenie dobrane do mocy urządzenia, ale nie do przewodu, może stwarzać realne zagrożenie.
- Brak selektywności sprawia, że przy drobnej awarii wyłącza się większa część instalacji niż potrzeba.
- Zbyt mała obudowa wymusza później dokładanie aparatów w nieuporządkowany sposób.
- Brak opisów wydłuża serwis i zwiększa ryzyko odłączenia niewłaściwego obwodu.
- Łączenie przewodów PE i N za miejscem rozdziału narusza zasadę ochrony w układach TN-S i TN-C-S.
Przy planowaniu obudowy zostawiam zwykle co najmniej 20-30% wolnych modułów. W domu, w którym może pojawić się fotowoltaika, magazyn energii, pompa ciepła albo ładowarka samochodowa, rozsądniej od razu przewidzieć jeszcze większy zapas i osobne miejsce na aparaturę sterującą.
Nie warto oszczędzać na liczbie obwodów. Osobny obwód dla lodówki, urządzeń łazienkowych, kuchni, garażu czy elektroniki sieciowej może ograniczyć skutki pojedynczej awarii. Z drugiej strony nadmierne rozdrobnienie również nie jest celem, bo zwiększa koszt i komplikuje serwis.
Co trzeba sprawdzić przed uruchomieniem instalacji
Sam widok uporządkowanych aparatów nie potwierdza poprawności wykonania. Przed oddaniem instalacji do użytkowania wykonuje się między innymi pomiary ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia, działania RCD oraz parametrów uziemienia, jeśli ma zastosowanie.
Przycisk „T” na RCD służy do testu mechanizmu i powinien być używany zgodnie z instrukcją producenta. Nie zastępuje on pełnych pomiarów elektrycznych. Jeżeli różnicówka nie reaguje albo wyłącza instalację bez wyraźnego powodu, nie należy jej blokować ani wymieniać na aparat o większej czułości bez znalezienia przyczyny.
Właściciel lub zarządca budynku powinien pamiętać o kontroli instalacji elektrycznej co najmniej raz na 5 lat. Zakres takiej kontroli obejmuje między innymi stan połączeń, zabezpieczeń, ochrony przeciwporażeniowej, izolacji przewodów i uziemień. Taką częstotliwość wskazuje również Główny Urząd Nadzoru Budowlanego w wyjaśnieniach dotyczących obowiązkowych kontroli obiektów.Za wykonanie i sprawdzenie rozdzielnicy powinien odpowiadać elektryk posiadający odpowiednie kwalifikacje. Właściciel domu może ocenić czytelność schematu, opisy i podział obwodów, ale nie powinien samodzielnie ingerować w zaciski pod napięciem.
Jak powinien wyglądać schemat, który zostaje z domem na lata
Najlepszy schemat nie jest najbardziej skomplikowany. Powinien jasno pokazywać źródło zasilania, układ sieci, aparat główny, SPD, podział RCD, zabezpieczenia obwodów, przypisanie faz oraz listwy PE i N. Przy każdym obwodzie dobrze podać jego nazwę, numer, typ zabezpieczenia i miejsce prowadzenia.
Ja zwracam szczególną uwagę na trzy rzeczy: czytelność, rezerwę i zgodność z rzeczywistym wykonaniem. Jeśli po kilku latach ktoś może otworzyć rozdzielnicę i bez zgadywania wyłączyć obwód kuchni albo garażu, schemat spełnia swoje zadanie. Jeżeli planujesz modernizację, potraktuj go jako punkt wyjścia do pomiarów i projektu, a nie jako gotowy przepis na podłączenie instalacji.
