Bezpieczny dobór opiera się na kilku parametrach całego obwodu
- Przewód musi mieć obciążalność większą niż prąd znamionowy zabezpieczenia.
- Zasada IB ≤ In ≤ IZ łączy prąd obciążenia, aparat i dopuszczalną obciążalność żyły.
- B, C i D określają reakcję na krótkotrwały prąd rozruchowy, a nie jakość wyłącznika.
- Zdolność wyłączania aparatu musi odpowiadać spodziewanemu prądowi zwarciowemu w rozdzielnicy.
- RCD nie zastępuje wyłącznika nadprądowego, ponieważ chroni przed innym rodzajem zagrożenia.
Najpierw sprawdź, co naprawdę ma chronić aparat
Wyłącznik nadprądowy zabezpiecza przede wszystkim przewody przed przeciążeniem i zwarciem. Urządzenie podłączone do obwodu jest ważne, ale jego moc nie może być jedynym kryterium wyboru. Jeżeli do przewodu o zbyt małym przekroju założymy większy wyłącznik, aparat może nie zadziałać wystarczająco szybko, a żyła będzie się nadmiernie nagrzewać.
W doborze stosuję trzy podstawowe wartości. IB to przewidywany prąd obciążenia, In oznacza prąd znamionowy wyłącznika, a IZ jest dopuszczalną długotrwałą obciążalnością przewodu w konkretnych warunkach. Najważniejsza zależność wygląda tak:
IB ≤ In ≤ IZ
W praktyce oznacza to, że zabezpieczenie nie powinno wyłączać obwodu podczas normalnej pracy, ale musi zareagować, zanim przewód przekroczy bezpieczną temperaturę. Sama wartość „16 A” na obudowie nie mówi jeszcze, czy aparat pasuje do danej instalacji.
Przeciążenie i zwarcie to nie to samo
Przeciążenie pojawia się wtedy, gdy obwód przez dłuższy czas zasila zbyt wiele odbiorników. Przykładem może być jednoczesna praca grzejnika, czajnika i zmywarki na jednym obwodzie. Wyłącznik reaguje wtedy członem termicznym, który potrzebuje czasu zależnego od wielkości przeciążenia.
Zwarcie powoduje gwałtowny wzrost prądu i uruchamia człon elektromagnetyczny. Tu liczą się impedancja pętli zwarcia, długość przewodu i parametry źródła zasilania. Dlatego prawidłowego doboru nie kończy się na odczytaniu mocy urządzenia z jego tabliczki znamionowej.
Oblicz prąd i dopasuj go do przekroju przewodu
Dla prostego odbiornika jednofazowego o napięciu 230 V można przyjąć wzór I = P / U. Urządzenie o mocy 2000 W pobiera około 8,7 A, a odbiornik 3500 W około 15,2 A. Nie oznacza to jednak automatycznie, że pierwszy pasuje do B10, a drugi do B16, ponieważ trzeba jeszcze uwzględnić sposób ułożenia przewodu i charakter pracy urządzenia.
Przy silnikach, sprężarkach i części zasilaczy dochodzi prąd rozruchowy. Dla obciążenia trójfazowego stosuje się zależność I = P / √3 × U × cos φ × η, gdzie cos φ i sprawność mają znaczenie przy urządzeniach z silnikiem. W domu jednorodzinnym szczegółowe obliczenia są szczególnie istotne przy płycie indukcyjnej, pompie ciepła, ładowarce samochodu i warsztacie.

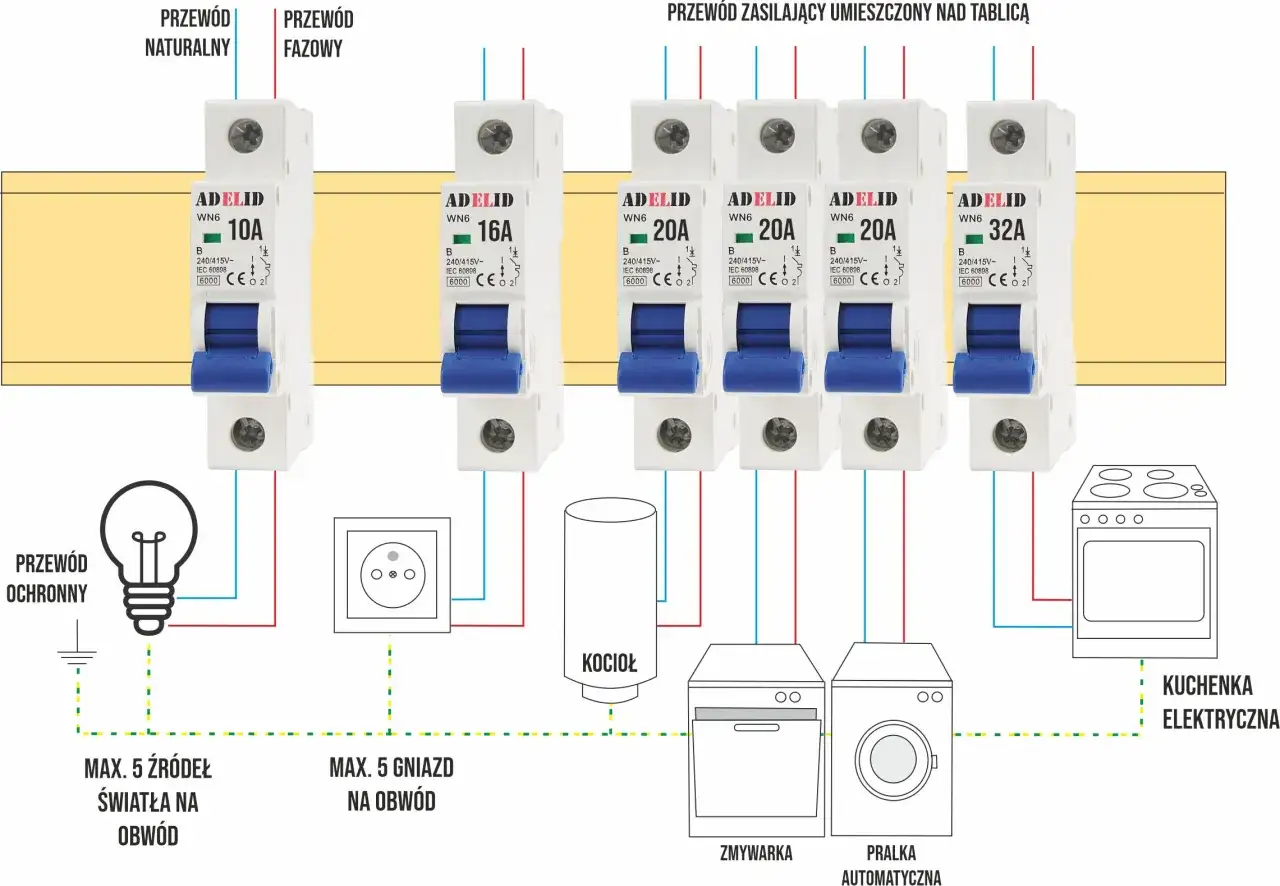

Typowe obwody domowe
| Obwód | Często spotykany przewód miedziany | Typowe zabezpieczenie | Co trzeba sprawdzić |
|---|---|---|---|
| Oświetlenie | 1,5 mm² | B10 lub B16 | Obciążalność przewodu, prąd rozruchowy opraw LED i długość linii |
| Gniazda ogólne | 2,5 mm² | Najczęściej B16 | Sposób ułożenia, liczba obciążonych żył i łączna moc odbiorników |
| Pralka lub zmywarka | 2,5 mm² | Zwykle B16 na osobnym obwodzie | Moc urządzenia, RCD i warunki pracy w pomieszczeniu |
| Piekarnik lub płyta | Zależnie od mocy i sposobu zasilania | Dobierane indywidualnie | Prąd obliczeniowy, liczba faz, przekrój oraz wymagania producenta |
To są typowe rozwiązania orientacyjne, a nie gotowa recepta dla każdej instalacji. Przewód 2,5 mm² ułożony w ocieplonej ścianie, rurze lub ciasnej wiązce może mieć mniejszą obciążalność niż ten sam przewód prowadzony swobodnie. Temperaturę, grupowanie kabli i metodę instalacji uwzględnia się za pomocą współczynników korekcyjnych.
Najczęstszy błąd polega na założeniu, że większy przekrój zawsze rozwiązuje problem. Przy długim obwodzie trzeba jeszcze sprawdzić spadek napięcia i warunek samoczynnego wyłączenia zasilania. Odbiornik może działać, a mimo to ochrona zwarciowa na końcu przewodu będzie niewystarczająca.
Wybierz charakterystykę B, C albo D według rodzaju obciążenia
Litera przed wartością prądu informuje o zakresie zadziałania członu elektromagnetycznego. Nie zmienia ona przekroju przewodu ani nie sprawia, że wyłącznik C16 jest „mocniejszy” od B16. Oba aparaty mają prąd znamionowy 16 A, ale inaczej reagują na krótki wzrost prądu.
| Charakterystyka | Typowy zakres szybkiego zadziałania | Przykładowe zastosowanie | Ograniczenie |
|---|---|---|---|
| B | 3-5 × In | Oświetlenie, gniazda i odbiorniki o małym prądzie rozruchowym | Może wyzwalać przy większych udarach prądowych |
| C | 5-10 × In | Małe silniki, wentylatory, transformatory i część zasilaczy | Wymaga większego prądu zwarciowego do szybkiego zadziałania |
| D | 10-20 × In | Silniki i transformatory o dużym prądzie rozruchowym | W instalacjach domowych jest stosowana rzadko i wymaga dokładnych pomiarów |
W typowym obwodzie oświetleniowym lub gniazdowym zaczynam od charakterystyki B. C16 może mieć sens przy urządzeniu, które podczas startu pobiera chwilowo kilka razy większy prąd, ale przed zmianą trzeba sprawdzić impedancję pętli zwarcia. Na długiej linii albo w miejscu z małym prądem zwarciowym charakterystyka C może nie zapewnić wystarczająco szybkiego wyłączenia.
Charakterystyka D nie jest uniwersalnym sposobem na wyłączający się aparat. Jeżeli B16 zadziała podczas normalnej pracy, przyczyną może być przeciążenie, uszkodzenie odbiornika, zbyt wiele urządzeń na obwodzie albo źle zaprojektowana instalacja. Zmiana litery bez diagnozy może tylko zamaskować problem.
Sprawdź parametry, których nie widać na pierwszy rzut oka
Po ustaleniu prądu i charakterystyki trzeba dobrać konkretny aparat. Pierwszym parametrem jest zdolność wyłączania, najczęściej oznaczana jako 6 kA lub 10 kA. Musi być co najmniej równa spodziewanemu prądowi zwarciowemu w miejscu montażu. W wielu domowych rozdzielnicach spotyka się aparaty 6 kA, ale nie wolno przyjmować tej wartości bez sprawdzenia warunków zasilania.

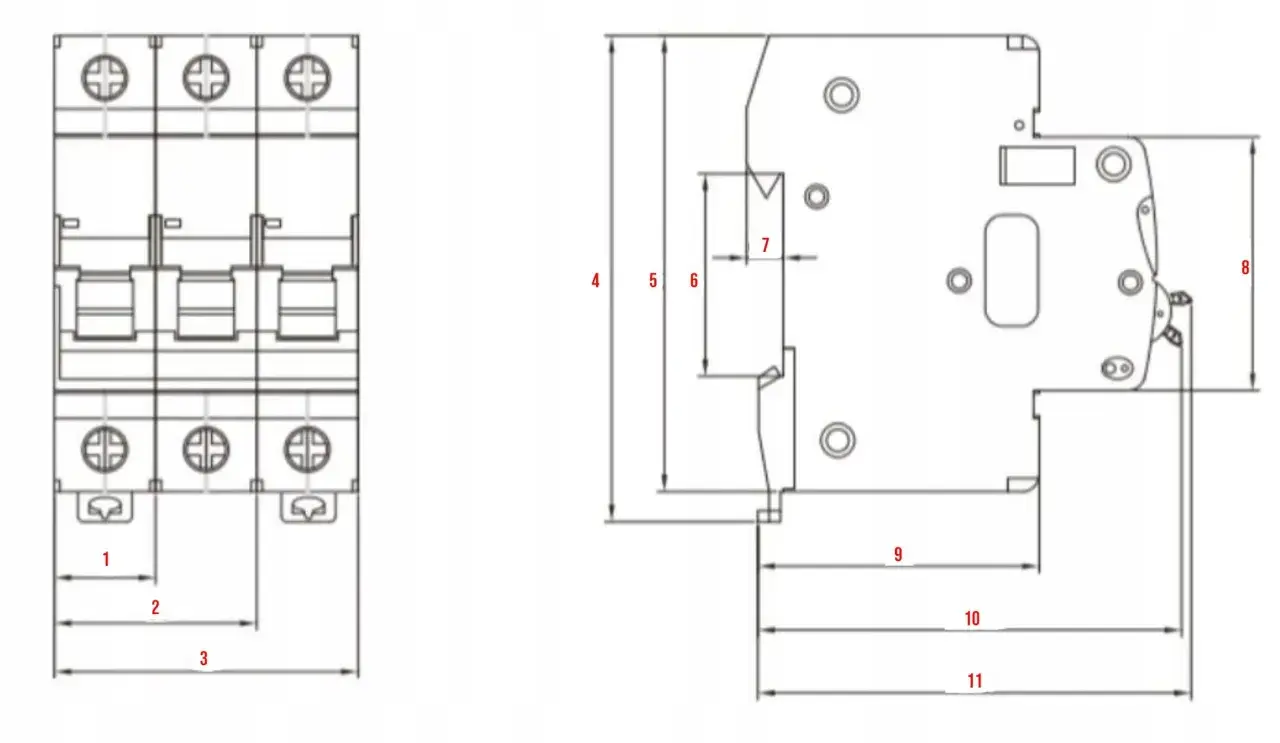

Znaczenie ma także liczba biegunów. Dla obwodu jednofazowego stosuje się aparaty 1P albo 1P+N, natomiast obwody trójfazowe wymagają aparatu z mechanicznie sprzężonymi torami. Dobór zależy od układu sieci, sposobu rozłączania przewodu neutralnego i projektu rozdzielnicy.
Wyłącznik nadprądowy a RCD
Wyłącznik różnicowoprądowy RCD reaguje na prąd wypływający poza prawidłową drogę, na przykład przez uszkodzoną izolację lub ciało człowieka. Nie chroni jednak przewodu przed zwykłym przeciążeniem. Dlatego RCD i zabezpieczenie nadprądowe pełnią różne funkcje, a w niektórych obwodach można zastosować aparat RCBO, który łączy obie ochrony w jednym module.Przy urządzeniach z elektroniką, falownikiem, pompą ciepła lub ładowarką pojawiają się dodatkowe wymagania dotyczące typu RCD. Nie należy dobierać go wyłącznie po wartości 30 mA. Typ aparatu musi odpowiadać charakterowi prądów, które może wytworzyć konkretny odbiornik.
Selektywność ogranicza wyłączenie całego domu
Jeżeli zwarcie w jednym gniazdku wyłącza także zabezpieczenie główne, układ nie jest wygodny w użytkowaniu. Selektywność oznacza, że w miarę możliwości zadziała aparat najbliżej miejsca awarii, a nie kilka zabezpieczeń jednocześnie.
Nie uzyskuje się jej automatycznie przez założenie większego aparatu przed rozdzielnicą. Trzeba sprawdzić charakterystyki czasowo-prądowe oraz tabele selektywności producenta. W małych instalacjach pełna selektywność przy zwarciu bywa trudna, dlatego decyzję warto oprzeć na dokumentacji aparatury, a nie na samej różnicy między B16 i B25.
Przykłady doboru pokazują, gdzie łatwo o pomyłkę
Obwód oświetleniowy
Dziesięć opraw LED o mocy 10 W pobiera podczas normalnej pracy zaledwie około 0,44 A przy 230 V. Nie można jednak na tej podstawie dowolnie zwiększać zabezpieczenia. Liczy się przewód, sposób jego ułożenia oraz chwilowy prąd załączeniowy zasilaczy LED. W wielu przypadkach rozsądny będzie aparat B10, ale końcowa decyzja zależy od obliczeń i pomiarów.
Gniazda w kuchni
Czajnik o mocy 2200 W pobiera około 9,6 A, a toster 1000 W kolejne 4,3 A. Ich jednoczesna praca nie musi jeszcze przeciążyć obwodu B16, ale dołożenie grzejnika o mocy 2000 W zmienia sytuację. Dlatego w kuchni dobrze rozdziela się obwody dla gniazd ogólnych, zmywarki, piekarnika i płyty.
Silnik, pompa i sprężarka
Silnik może przy uruchomieniu pobrać wielokrotność prądu roboczego. Wtedy B16 może wyzwalać mimo prawidłowego przewodu, a charakterystyka C bywa właściwsza. Przed jej zastosowaniem trzeba jednak zweryfikować prąd zwarciowy i impedancję pętli, ponieważ aparat C potrzebuje większego udaru, aby zadziałać bezzwłocznie.
Przeczytaj również: Przeciwpożarowy wyłącznik prądu PWP - kiedy jest wymagany?
Płyta indukcyjna i ładowarka samochodu
Urządzenia o dużej mocy powinny mieć osobne obwody, odpowiedni przekrój przewodów i zabezpieczenia zgodne z instrukcją producenta. Płyta o mocy 7,2 kW przy zasilaniu jednofazowym pobiera teoretycznie ponad 31 A, więc nie można jej podłączyć do typowego obwodu gniazdowego B16.
Ładowarka samochodu elektrycznego może wymagać nie tylko wyłącznika nadprądowego o określonej wartości, ale też konkretnego typu RCD, ochrony przepięciowej i weryfikacji obciążenia przyłącza. W takich przypadkach dobór „z tabeli dla gniazdek” jest niewystarczający.
Unikaj błędów, które dają pozorne poczucie bezpieczeństwa
- Nie zwiększaj amperażu tylko dlatego, że aparat często wyłącza obwód.
- Nie dobieraj zabezpieczenia wyłącznie do mocy urządzenia, pomijając przewód i sposób jego ułożenia.
- Nie zamieniaj B na C lub D bez pomiarów impedancji pętli zwarcia.
- Nie traktuj RCD jako zamiennika wyłącznika nadprądowego.
- Nie łącz przypadkowo aparatów różnych producentów z szynami grzebieniowymi i akcesoriami, jeśli nie są ze sobą kompatybilne.
- Nie pomijaj temperatury i grupowania przewodów w rozdzielnicy oraz trasach kablowych.
Jeżeli zabezpieczenie wyzwala regularnie, zapisuję, kiedy to następuje. Wyłączenie przy samym rozruchu silnika wskazuje na inny problem niż zadziałanie po godzinie pracy kilku grzejników. Taka obserwacja pomaga odróżnić prąd rozruchowy od przeciążenia, ale nie zastępuje pomiarów.
Montaż i sprawdzenie obwodu powinny wykonać osoby z odpowiednimi kwalifikacjami. Szczególnie niebezpieczne są przeróbki w rozdzielnicy, zmiana zabezpieczenia głównego oraz praca przy instalacji, której układu sieci i stanu technicznego nie znamy.
Ostatnia kontrola przed zamknięciem rozdzielnicy
Przed zatwierdzeniem wyboru sprawdzam kolejno prąd obciążenia, przekrój i trasę przewodu, współczynniki korekcyjne, charakterystykę B/C/D, liczbę biegunów, zdolność wyłączania oraz współpracę z zabezpieczeniami nadrzędnymi. Na końcu wykonuje się pomiary, między innymi impedancji pętli zwarcia i działania RCD.Najbezpieczniejszy dobór nie jest największym możliwym zabezpieczeniem, tylko takim, które pozwala urządzeniu pracować, a jednocześnie skutecznie chroni przewód. Jeśli nie da się potwierdzić wszystkich parametrów, lepiej pozostawić decyzję elektrykowi i otrzymać protokół pomiarów niż eksperymentować z aparatem w rozdzielnicy.
