Jak bezpiecznie podłączyć gniazdko podwójne?

Wymiana pojedynczego gniazda na podwójne wygląda niepozornie, ale o bezpieczeństwie decydują szczegóły: właściwe rozpoznanie przewodów, sposób mostkowania i stan instalacji. Wyjaśniam, jak przygotować montaż, połączyć przewody L, N i PE, sprawdzić działanie oraz rozpoznać sytuacje, w których lepiej przerwać pracę i wezwać elektryka.

Jak podłączyć gniazdko podwójne bez zgadywania

Najpierw trzeba ustalić, z jakim osprzętem mamy do czynienia. Jedno gniazdo podwójne może mieć wspólne zaciski i fabryczne połączenia wewnętrzne, a inny model będzie wymagał krótkich mostków między dwoma mechanizmami.

Oba gniazda powinny pracować równolegle. Oznacza to połączenie L z L, N z N oraz PE z PE. Nie łączy się ich szeregowo, ponieważ wtedy napięcie i działanie urządzeń mogłyby zależeć od obciążenia drugiego gniazda.

Sprawdź oznaczenia na mechanizmie

Na tylnej części gniazda szukaj symboli L, N i PE. Zacisk PE jest połączony ze stykiem ochronnym, czyli bolcem. Jeśli producent zastosował podwójne zaciski dla danego przewodu, mostek może być już wykonany w środku i dokładanie kolejnego nie ma sensu.

Kolor jest wskazówką, nie dowodem. W praktyce spotykałem gniazda po remontach, w których żyły były zamienione albo oznaczenia dawno straciły czytelność. Dlatego przed dotknięciem przewodów liczy się pomiar odpowiednim testerem, a nie wiara w kolor izolacji.

Przygotowanie i bezpieczeństwo przed pracą

Do prostego montażu potrzebujesz wkrętaka dopasowanego do zacisków, testera dwubiegunowego, latarki i narzędzia do przygotowania końców przewodów. Przydaje się również aparat lub telefon, aby przed demontażem zrobić zdjęcie ułożenia żył, choć fotografia nie zastąpi sprawdzenia oznaczeń.

1. Wyłącz wyłącznik nadprądowy obwodu, przy którym pracujesz.
2. Jeżeli jest taka możliwość, zabezpiecz go przed przypadkowym włączeniem.
3. Sprawdź testerem brak napięcia między L i N, L i PE oraz N i PE.
4. Odkręć osłonę i obejrzyj stan przewodów oraz zacisków.
5. Przerwij pracę, jeśli widzisz nadtopienia, osmalenie, kruszącą się izolację albo luźne aluminium.

Wyłącznik światła nie odcina zasilania gniazda, a wyłączenie jednego bezpiecznika nie zawsze oznacza odłączenie wszystkich żył w źle wykonanej instalacji. Zasada jest prosta: brak napięcia trzeba potwierdzić pomiarem przed rozpoczęciem montażu.

Nie używaj samego śrubokręta z neonówką jako jedynego zabezpieczenia. Taki próbnik może pomóc zorientować się w sytuacji, ale nie daje takiej pewności jak sprawny tester dwubiegunowy użyty zgodnie z instrukcją.

Połączenie przewodów w nowoczesnej instalacji trójżyłowej

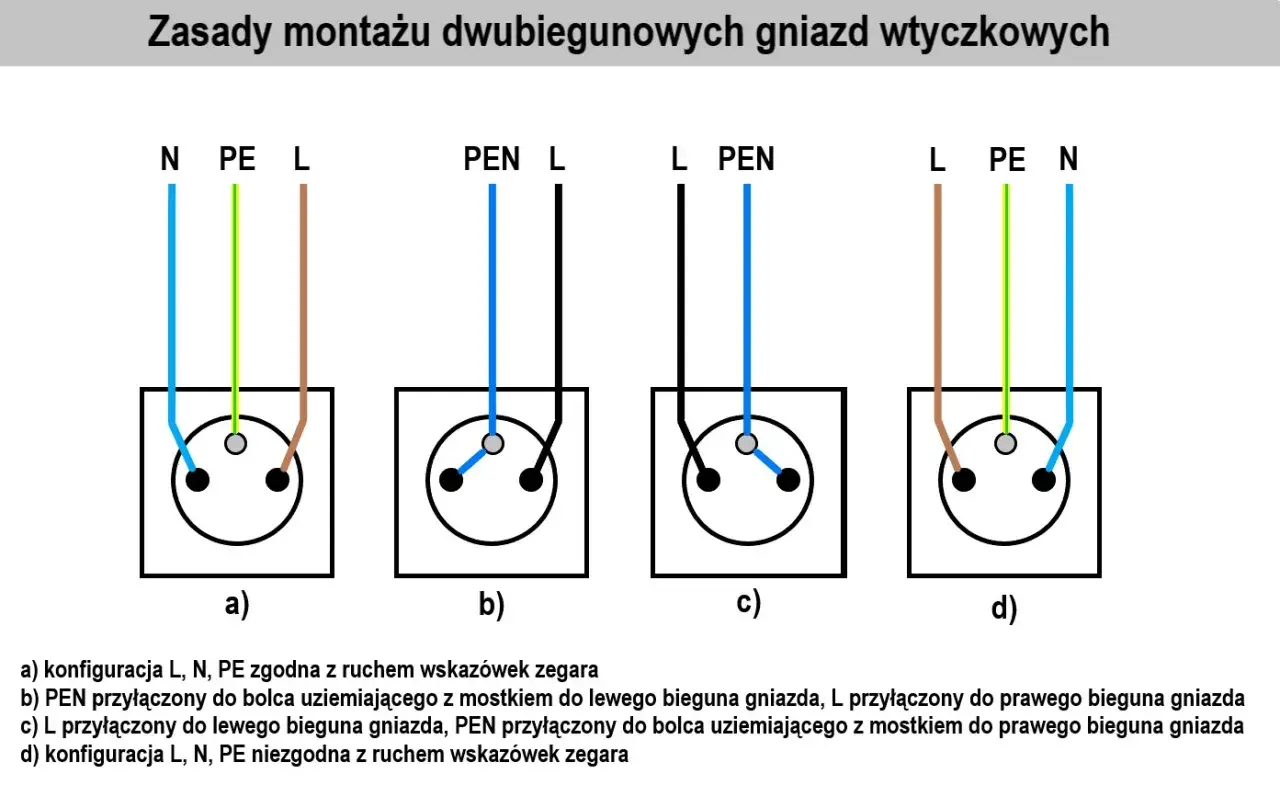

W typowej instalacji z osobnym przewodem ochronnym zasilanie doprowadzasz do zacisków pierwszego mechanizmu, a drugi zasilasz przez mostki, jeśli gniazdo nie ma wspólnego połączenia fabrycznego. Schemat jest czytelny: L do L, N do N, PE do PE.

1. Podłącz przewód fazowy do zacisku oznaczonego L.
2. Podłącz przewód neutralny do zacisku N.
3. Podłącz przewód ochronny do zacisku PE lub styku bolca.
4. Jeżeli zaciski są rozdzielone, wykonaj osobne mostki dla L, N i PE.
5. Sprawdź, czy żadna odsłonięta część miedzi nie wystaje poza zacisk.
6. Ułóż przewody w puszce bez ostrych załamań i bez naprężenia mechanizmu.

Mostek powinien mieć ten sam przekrój i rodzaj przewodu co żyła zasilająca, a jego końcówka musi być przygotowana zgodnie z typem zacisku. Nie wkładaj pod jedną śrubę kilku przewodów, jeśli producent tego nie dopuszcza, i nie zastępuj porządnego zacisku skręceniem żył owiniętych taśmą.

Połączenie fazy z lewej strony, patrząc od przodu na określony typ gniazda, jest przyjętą praktyką montażową. Najważniejsze pozostają jednak oznaczenia producenta i poprawne działanie ochrony, ponieważ gniazdo może być ustawione w innej orientacji.

Przeczytaj również: Kabel w ziemi w peszlu czy bez? Praktyczne zasady układania

Gdy gniazdo ma dwa niezależne mechanizmy

Jeśli kupiłeś zestaw złożony z dwóch osobnych gniazd w jednej ramce, każde z nich może wymagać własnego podłączenia. Wtedy mostkujesz odpowiednie zaciski albo doprowadzasz przewody do obu mechanizmów, ale wyłącznie w sposób przewidziany przez producenta.

Przed włożeniem osprzętu do puszki lekko pociągnij każdą żyłę. Nie powinna wysuwać się z zacisku. Luz na połączeniu zwiększa opór, a ten może prowadzić do grzania, iskrzenia i uszkodzenia gniazda przy większym obciążeniu.

Stara instalacja dwuprzewodowa to osobny przypadek

W puszce mogą znajdować się tylko dwie żyły, szczególnie w budynkach z dawną instalacją TN-C. W takim układzie nie ma osobnego PE, więc nie można bezrefleksyjnie zamontować nowoczesnego gniazda z bolcem i udawać, że ochrona została poprawiona.

Przewód PEN pełni w starym układzie funkcję ochronno-neutralną. Sposób jego przyłączenia zależy od całego systemu instalacji, stanu przewodów, miejsca rozdziału i zabezpieczeń. Nie twórz mostka z N do bolca na własną rękę, zwłaszcza gdy nie masz pewności, który przewód jest PEN i w jakim stanie znajduje się instalacja.

Jeszcze większą ostrożność zachowaj przy przewodach aluminiowych, nadpalonych zaciskach i gniazdach, które wcześniej były wielokrotnie naprawiane. W takich warunkach sama wymiana obudowy na podwójną nie rozwiązuje problemu, a może tylko zwiększyć liczbę urządzeń podłączanych do starego obwodu.

Jeżeli instalacja nie ma osobnego przewodu ochronnego, zleciłbym ocenę elektrykowi. To nie jest przesadna ostrożność, tylko moment, w którym trzeba sprawdzić ochronę przeciwporażeniową, ciągłość przewodów i działanie zabezpieczeń, a nie tylko dopasować przewody do zacisków.

Kontrola po montażu i błędy, które wracają

Po przykręceniu mechanizmu zamontuj ramkę, ale nie kończ pracy na tym, że oba otwory „mają prąd”. Gniazdo powinno być stabilne, bez przechyłu, a przewody nie mogą być ściśnięte między mechanizmem i puszką.

Warto sprawdzić polaryzację, obecność przewodu ochronnego i działanie wyłącznika różnicowoprądowego odpowiednim testerem instalacji. Samo podłączenie ładowarki potwierdza tylko, że urządzenie działa, ale nie mówi wszystkiego o jakości ochrony.

• Nie dokładaj mostków, gdy mechanizm ma już połączenie fabryczne.
• Nie skracaj przewodów do minimum. Zostaw zapas pozwalający na ponowny montaż.
• Nie łącz przewodu ochronnego z neutralnym w nowoczesnej instalacji.
• Nie wkładaj do gniazda przewodów z uszkodzoną izolacją.
• Nie montuj zwykłego osprzętu w miejscu narażonym na wodę lub skraplanie.
• Nie zakładaj, że dwa gniazda pozwalają pobierać dwa razy większą moc.

Po kilku minutach pracy pod obciążeniem dotknij ostrożnie obudowy. Nie powinna być wyraźnie ciepła, a zapach spalenizny, trzaski lub migotanie urządzenia to sygnał do natychmiastowego wyłączenia obwodu. Grzanie zacisku nie jest normalnym docieraniem się gniazda.

Podwójne gniazdo nie zwiększa mocy obwodu

Popularne gniazda domowe mają często oznaczenie 16 A i 250 V. Teoretycznie daje to około 3680 W, ale rzeczywista bezpieczna moc zależy od zabezpieczenia, przekroju przewodów, długości obwodu, sposobu ułożenia instalacji i stanu połączeń.

Dlatego podwójny osprzęt poprawia wygodę, lecz nie podwaja wydajności instalacji. Jeśli gniazdo ma zasilać kuchenkę, piekarnik, suszarkę, podgrzewacz albo kilka urządzeń grzewczych, potrzebna jest ocena całego obwodu, a nie tylko wymiana mechanizmu.

Ostatnia kontrola przed oddaniem gniazda do użytku

Przed zamknięciem puszki sprawdź jeszcze raz oznaczenia, dokręcenie zacisków, stabilność mechanizmu i stan izolacji. W nowej instalacji trzyżyłowej połączenie powinno zachować ciągłość L, N i PE, natomiast przy starej instalacji dwuprzewodowej nie warto podejmować decyzji bez sprawdzenia układu przez elektryka.

Największą różnicę robi nie sam mostek, lecz pewność, że pracujesz na odłączonym i właściwie rozpoznanym obwodzie. Jeżeli po montażu pojawia się luz, nagrzewanie, iskrzenie, zapach spalenizny albo niejasność co do przewodu ochronnego, wyłącz zasilanie i potraktuj to jako sygnał do fachowej diagnostyki.
