Dobór długości rurowego gruntowego wymiennika ciepła nie sprowadza się do zasady „im dłuższa rura, tym lepiej”. Trzeba połączyć przepływ powietrza, średnicę przewodu, wilgotność gruntu, głębokość ułożenia i opory instalacji. Poniżej pokazuję, jaka długość najczęściej sprawdza się przy domu jednorodzinnym, kiedy potrzebny jest dłuższy wymiennik i jakie błędy potrafią zepsuć jego działanie.
Najczęściej sprawdza się 30-60 m rury, ale o wyniku decyduje cały układ
- Typowa długość rurowego GWC dla domu jednorodzinnego wynosi około 30-60 m.
- Przy pojedynczej rurze najczęściej stosuje się średnicę 180-200 mm.
- W suchym, piaszczystym gruncie lepiej sprawdza się dłuższy wymiennik albo kilka rur ułożonych równolegle.
- Optymalna prędkość powietrza w rurze to zwykle 1-3 m/s.
- Rurę trzeba ułożyć ze spadkiem około 1-2%, aby kondensat mógł odpływać do studzienki.
Jaka długość rurowego GWC ma sens przy domu jednorodzinnym
Jeżeli mam podać jedną praktyczną wartość, zaczynam od zakresu 30-60 m. To przedział spotykany przy instalacjach współpracujących z rekuperacją w domu jednorodzinnym. Nie oznacza to jednak, że 30 m zawsze wystarczy, a 60 m zawsze zapewni dobry efekt.
Rura o długości około 30-40 m może być rozsądnym rozwiązaniem dla mniejszego domu i przepływu rzędu 150-200 m³/h. Przy większym budynku, wyższym strumieniu wentylacyjnym albo niekorzystnym, suchym gruncie częściej wybiera się 40-60 m.
Za krótki wymiennik ma małą powierzchnię wymiany ciepła. Powietrze zbyt szybko opuszcza instalację i nie zdąża zbliżyć się temperaturą do gruntu. Z kolei przesadne wydłużanie rury zwiększa opory przepływu, koszt wykopu i ryzyko problemów z kondensatem. W praktyce lepiej dobrze dobrać średnicę i układ niż bezrefleksyjnie dodawać kolejne metry.
Od czego naprawdę zależy długość wymiennika
Przepływ powietrza z rekuperatora
Punktem wyjścia jest maksymalny projektowy przepływ centrali, a nie sama powierzchnia domu. Dla typowej instalacji pracującej przy 150-250 m³/h pojedyncza rura DN 200 często zapewnia odpowiednie warunki. Jeśli centrala ma pracować z przepływem 300-400 m³/h, jedna rura może powodować zbyt dużą prędkość powietrza i większy hałas.
W takiej sytuacji można zastosować większą średnicę albo kilka przewodów równoległych. Układ wielorurowy skraca pojedyncze odcinki, ale wymaga starannego rozdzielenia przepływu. Nie wystarczy położyć rur obok siebie i liczyć, że powietrze samo rozłoży się równomiernie.
Wilgotność i rodzaj gruntu
Wilgotny grunt przewodzi ciepło znacznie lepiej niż suchy piasek, ponieważ woda ułatwia przekazywanie energii do ścianki rury. W takich warunkach wymiennik może być krótszy, o ile pozostałe parametry instalacji są prawidłowe.
Grunt piaszczysty i suchy magazynuje mniej energii, dlatego zwykle potrzebuje większej powierzchni wymiany. Rozsądną reakcją jest wydłużenie rury, zastosowanie kilku nitek albo wybór innego typu GWC. Samo pogłębianie wykopu nie zawsze rozwiązuje problem, szczególnie gdy na danej działce występuje wysoki poziom wód gruntowych.
Przeczytaj również: Czerpnia i wyrzutnia na jednej ścianie - jakie odległości?
Średnica oraz materiał rury
W domach jednorodzinnych często stosuje się przewody o średnicy 180-200 mm. Zbyt mała średnica zwiększa opory, a zbyt duża może obniżyć prędkość przepływu i pogorszyć wymianę ciepła.
Znaczenie ma również materiał. Rura powinna być przeznaczona do pracy w gruncie, szczelna i odporna na wilgoć oraz obciążenia. Zwykły kanał wentylacyjny bez odpowiedniej odporności mechanicznej może po czasie ulec odkształceniu albo rozszczelnieniu.
| Parametr | Typowy zakres dla domu | Co się dzieje przy złym doborze |
|---|---|---|
| Długość pojedynczej rury | 30-60 m | Za krótka daje słabą wymianę, za długa zwiększa opory |
| Średnica | 180-200 mm | Mała podnosi opory, duża obniża prędkość powietrza |
| Prędkość powietrza | 1-3 m/s | Wyższa oznacza hałas i większe zużycie energii wentylatora |
| Przepływ wentylacyjny | 150-250 m³/h | Większy może wymagać kilku nitek lub większej średnicy |
Jedna długa rura czy kilka krótszych przewodów
Najprostszy wariant to pojedynczy odcinek DN 200 o długości mniej więcej 40-50 m. Dobrze sprawdza się tam, gdzie działka pozwala wykonać długi, prosty wykop, a przepływ powietrza nie jest bardzo duży.
Alternatywą jest układ z kilkoma rurami o mniejszej średnicy. Przykładowo trzy lub cztery równoległe przewody mogą zająć mniej miejsca i ułatwić dopasowanie instalacji do kształtu działki. Trzeba jednak zachować między nimi odpowiedni odstęp, zwykle około 1 m, aby grunt wokół rur nie wychładzał się zbyt intensywnie.
Wybierając wariant wielorurowy, zwracam szczególną uwagę na równoważenie przepływu. Każda nitka powinna mieć podobną długość i zbliżone opory. Jeżeli jedna rura będzie wyraźnie krótsza, powietrze popłynie głównie nią, a pozostałe przewody nie wykorzystają swojej powierzchni wymiany.
Jak dobrać długość krok po kroku
- Ustal przepływ obliczeniowy centrali wentylacyjnej, najlepiej z uwzględnieniem trybu maksymalnego.
- Sprawdź warunki gruntowe, czyli rodzaj ziemi, jej wilgotność, poziom wód i możliwą głębokość wykopu.
- Dobierz średnicę tak, aby prędkość powietrza mieściła się mniej więcej w przedziale 1-3 m/s.
- Wybierz układ rur pojedynczy lub wielorurowy, zależnie od miejsca i przepływu.
- Policz opory całej trasy, uwzględniając kolana, czerpnię, przepustnicę, filtry i przewody prowadzące do rekuperatora.
- Sprawdź odpływ skroplin oraz możliwość czyszczenia i kontroli instalacji.
Wstępne wartości można oszacować samodzielnie, ale końcowy dobór powinien uwzględniać bilans cieplny i stratę ciśnienia. Dla prostego domu 150-200 m² często punktem wyjścia jest DN 200 i 35-45 m, lecz traktowałbym to jako orientację, a nie gotowy projekt.

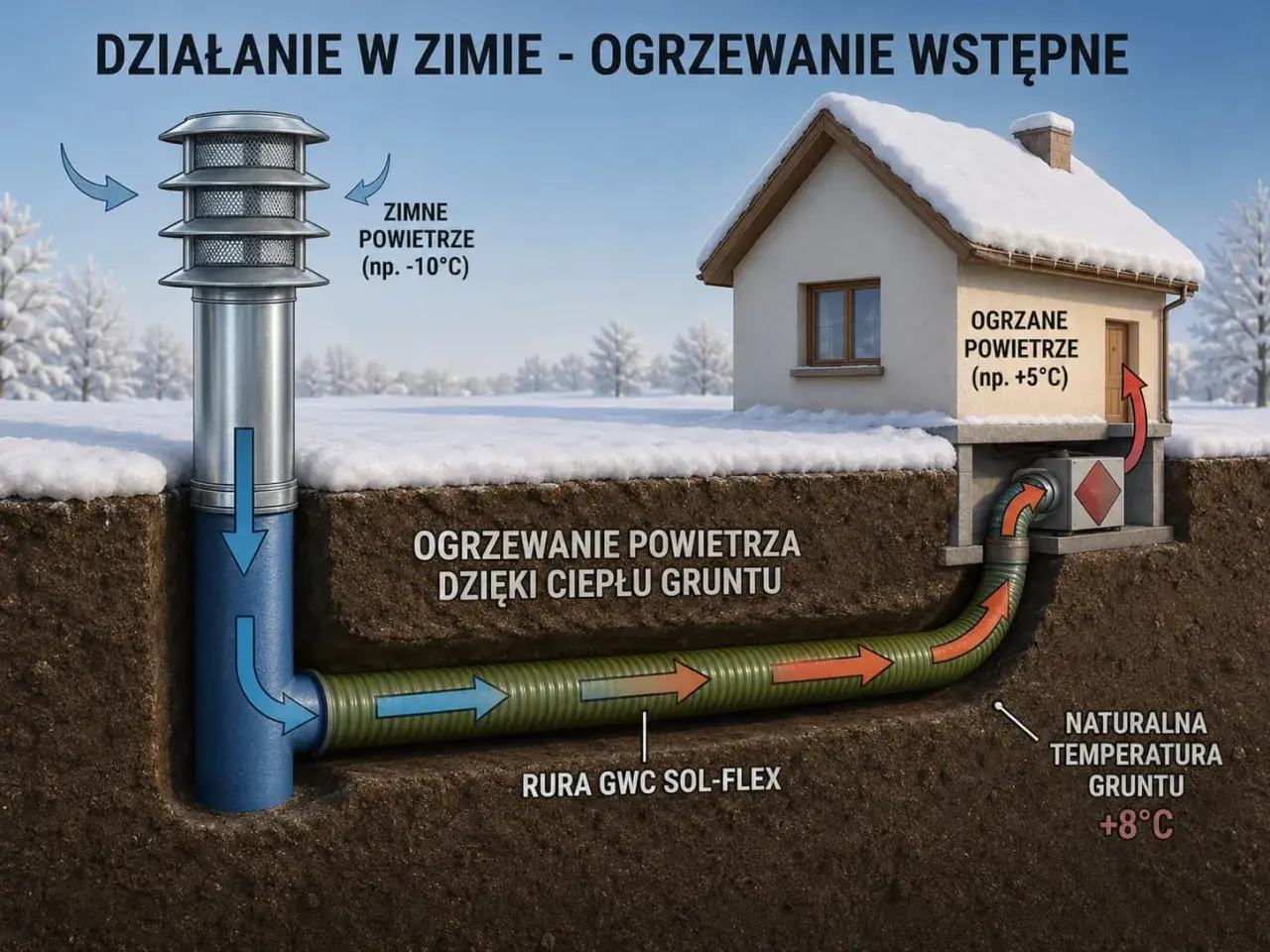

GWC nie zastępuje ogrzewania ani klimatyzacji. Zimą ogranicza ryzyko nawiewania bardzo zimnego powietrza, a latem może je wstępnie schłodzić. Efekt zależy od temperatury gruntu, czasu pracy i przepływu, dlatego obietnice stałego chłodzenia domu wyłącznie rurą w ziemi są zwykle przesadzone.
Montaż, który decyduje o efekcie
Rurę układa się na głębokości zapewniającej stabilną temperaturę gruntu, najczęściej około 1,5-2 m, z uwzględnieniem lokalnych warunków i poziomu przemarzania. Cały przewód powinien mieć spadek w kierunku studzienki lub czerpni, zwykle 1-2%, aby kondensat nie zostawał w najniższych punktach.
Nie prowadziłbym rury przypadkowo przez liczne ostre załamania. Każde kolano zwiększa opory, a źle wykonane połączenie może dopuścić wodę i zanieczyszczenia. Szczelność jest szczególnie ważna, ponieważ powietrze z GWC trafia później bezpośrednio do instalacji wentylacyjnej budynku.
Rura powinna spoczywać stabilnie, bez kamieni mogących uszkodzić ściankę, a zasypanie trzeba wykonać tak, aby nie odkształcić przewodu. Przydaje się także studzienka rewizyjna z dostępem do odpływu skroplin. To detal, o którym inwestorzy często przypominają sobie dopiero po pierwszym lecie.
W przypadku wysokiego poziomu wód gruntowych trzeba szczególnie dobrze zabezpieczyć połączenia i przeanalizować sens zastosowania rurowego GWC. Jeżeli szczelność, odprowadzanie kondensatu lub czyszczenie będą problematyczne, rozsądniejszy może okazać się wymiennik glikolowy, który oddziela grunt od powietrza obiegiem cieczy.
Błędy, przez które długi GWC nie działa lepiej
- Dobieranie długości wyłącznie do metrażu domu. Ważniejszy jest przepływ powietrza i grunt.
- Stosowanie zbyt małej średnicy. Długa, wąska rura może zabrać więcej energii wentylatorowi, niż da oszczędności.
- Brak spadku. Stojący kondensat zwiększa ryzyko zabrudzeń, zapachów i problemów higienicznych.
- Układanie rur zbyt blisko siebie. Grunt może się nadmiernie wychładzać, szczególnie przy intensywnej pracy zimą.
- Brak dostępu serwisowego. Nawet szczelny wymiennik powinien dać się sprawdzić i oczyścić.
- Przekonanie, że większa długość zawsze poprawi wynik. Po przekroczeniu rozsądnego zakresu rosną głównie opory, koszt i trudność wykonania.
Najczęściej widzę błąd polegający na skupieniu się na samej rurze, bez sprawdzenia całej instalacji. Tymczasem niekorzystnie dobrana czerpnia, filtr albo długi kanał za wymiennikiem potrafi wygenerować większą stratę ciśnienia niż kilkanaście dodatkowych metrów GWC.
Rozsądny punkt wyjścia przed wykonaniem wykopu
Dla typowego domu jednorodzinnego przyjąłbym do dalszych obliczeń 30-60 m rury DN 180-200. W wilgotnym gruncie i przy umiarkowanym przepływie bliżej dolnej granicy może wystarczyć, natomiast suchy piasek, duży przepływ lub płytkie ułożenie przemawiają za dłuższym albo wielorurowym układem.
Przed zamówieniem materiału warto przygotować prosty szkic trasy, określić miejsce odpływu skroplin i sprawdzić, czy centrala wentylacyjna ma wystarczający zapas sprężu. To niewielki etap, a pozwala uniknąć sytuacji, w której wymiennik ma dobrą długość, lecz wentylacja pracuje głośno i zużywa zbyt dużo prądu.
Moja praktyczna rada jest prosta: traktuj długość jako wynik obliczeń, nie jako uniwersalną receptę. Dobrze dobrane 40 m w odpowiednim gruncie może działać lepiej niż przypadkowe 70 m, a o trwałości całego rozwiązania często decydują szczelność, spadek i możliwość serwisowania.
