Masz urządzenie 400 V, ale nie masz pewności, czy wybrać wtyczkę 4-, czy 5-bolcową? Prawidłowe podłączenie wtyczki siłowej wymaga dopasowania liczby styków, prądu znamionowego, przewodu i zabezpieczeń, a nie tylko przykręcenia żył do przypadkowych zacisków. Poniżej wyjaśniam, jak rozpoznać właściwy wariant, co oznaczają symbole L1, L2, L3, N i PE, jak bezpiecznie zmontować przenośny wtyk oraz kiedy bezwzględnie potrzebny jest elektryk.
Bezpieczne podłączenie zaczyna się od właściwego doboru wtyku i pomiarów
- 5P oznacza trzy fazy, przewód neutralny N i ochronny PE.
- 4P stosuje się tylko wtedy, gdy urządzenie nie potrzebuje przewodu neutralnego.
- Wtyczka 16 A pozwala zasilać odbiornik trójfazowy o mocy około 11 kW, a 32 A około 22 kW, przy założeniu równomiernego obciążenia.
- Kolory żył pomagają w identyfikacji, ale najważniejsze są oznaczenia zacisków i schemat producenta.
- Po montażu instalację trzeba sprawdzić pod kątem ciągłości PE, izolacji, RCD i kolejności faz.
Najpierw dobierz właściwy typ wtyczki CEE
Potoczna „wtyczka siłowa” to najczęściej czerwony wtyk CEE zgodny z systemem IEC 60309, przeznaczony do zasilania urządzeń trójfazowych. Przed zakupem sprawdzam zawsze napięcie, prąd znamionowy, liczbę bolców, stopień ochrony IP i położenie styku ochronnego. Sam czerwony kolor nie wystarcza, bo podobnie wyglądające elementy mogą mieć inne parametry.
| Wariant | Oznaczenie | Zastosowanie |
|---|---|---|
| 4-bolcowy | 3P + PE | Silniki i odbiorniki, które nie potrzebują przewodu neutralnego |
| 5-bolcowy | 3P + N + PE | Urządzenia wymagające trzech faz, przewodu neutralnego i ochronnego |
| 16 A | Najczęściej 400 V | Mniejsze maszyny, sprężarki, pompy i elektronarzędzia |
| 32 A | Najczęściej 400 V | Większe urządzenia, nagrzewnice, spawarki i maszyny warsztatowe |
W przybliżeniu 16 A przy napięciu międzyfazowym 400 V daje około 11 kW mocy pozornej, natomiast 32 A około 22 kW. Silnik może jednak pobierać znacznie większy prąd podczas rozruchu, dlatego nie dobieram zabezpieczenia wyłącznie na podstawie prostego mnożenia. Decydują także dane z tabliczki znamionowej, charakterystyka wyłącznika i sposób prowadzenia przewodu.
Jeżeli urządzenie ma wtyk 5P, nie zastępuję go samodzielnie wersją 4P tylko dlatego, że w instalacji brakuje jednej żyły. Z kolei przejście z 4P na 5P przez mostkowanie N z PE jest błędem. Taki zabieg może stworzyć zagrożenie porażeniowe i zaburzyć działanie wyłącznika różnicowoprądowego.
Zaciski, kolory żył i dobór przewodu
W typowej wtyczce 5P zaciski są oznaczone jako L1, L2, L3, N oraz PE. L1, L2 i L3 to przewody fazowe, N jest przewodem neutralnym, a PE ochronnym. W standardowej instalacji kolory zwykle wyglądają następująco:
| Oznaczenie | Typowy kolor | Rola |
|---|---|---|
| L1, L2, L3 | Brązowy, czarny, szary | Przewody fazowe |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Ochrona przeciwporażeniowa |
Kolor jest wskazówką, nie dowodem. W starszych instalacjach oznaczenia mogą być niezgodne z obecnymi zasadami, a przewód mógł zostać wcześniej podłączony niewłaściwie. Dlatego nie ufam metodzie „podłączę według kolorów i będzie dobrze”. Najpierw identyfikuję zaciski, sprawdzam dokumentację urządzenia i w razie wątpliwości wykonuję pomiary.
Przekrój przewodu dobiera się do prądu, długości, rodzaju odbiornika, temperatury i sposobu ułożenia. Dla krótkiego, elastycznego przewodu 16 A często spotyka się wariant 5G2,5 mm², ale nie jest to uniwersalna reguła. Przy 32 A często stosuje się 5G4 albo 5G6 mm², jednak ostateczny dobór powinien wynikać z instrukcji urządzenia i warunków pracy.
W oznaczeniu 5G2,5 litera G informuje, że przewód zawiera żyłę ochronną, a 2,5 oznacza przekrój każdej żyły w milimetrach kwadratowych. Do przewodów wielodrutowych używam odpowiednich tulejek zaciskowych, jeśli producent wtyczki tego wymaga. Końcówka nie może być luźno rozczapierzona ani pocynowana, ponieważ połączenie może się grzać.

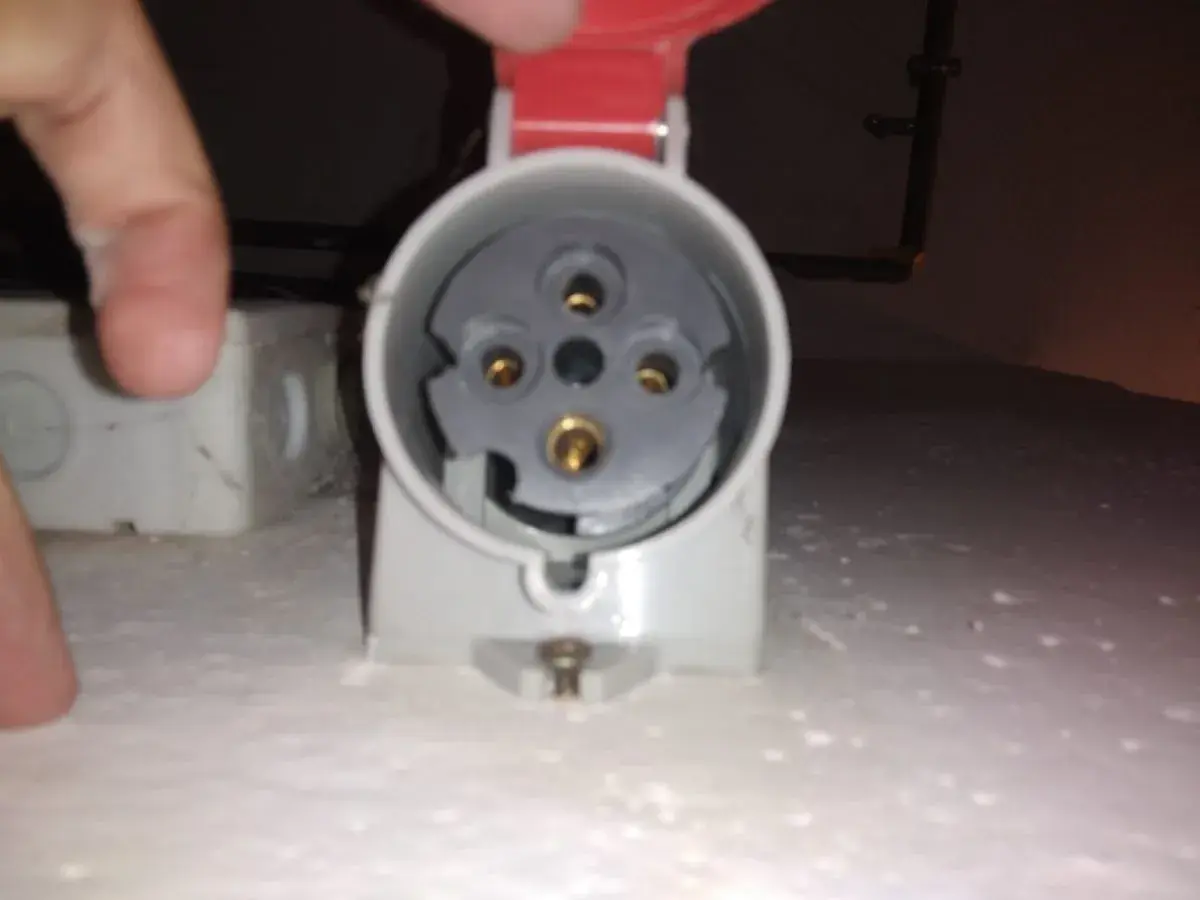

[search_image]wtyczka CEE 5P 16A 400V rozebrana zaciski L1 L2 L3 N PE
Montaż przenośnego wtyku krok po kroku
Poniższa kolejność dotyczy montażu wymiennej wtyczki na przewodzie urządzenia. Nie opisuje podłączania nowego gniazda w rozdzielnicy ani wykonywania całego obwodu. Takie prace wymagają oceny instalacji, właściwych zabezpieczeń i pomiarów wykonanych przez osobę z odpowiednimi kwalifikacjami.
- Odłącz urządzenie od zasilania. Wtyczka nie może być pod napięciem, a brak napięcia trzeba potwierdzić sprawdzonym przyrządem.
- Otwórz obudowę i przeczytaj schemat. Zaciski w różnych modelach mogą być rozmieszczone inaczej, dlatego nie zakładam, że PE zawsze znajduje się w tym samym miejscu.
- Wprowadź przewód przez dławnicę. Dławnica, czyli element uszczelniający i odciążający przewód, musi obejmować płaszcz kabla, a nie pojedyncze żyły.
- Przygotuj końcówki żył. Izolację zdejmuję na długość wskazaną przez producenta. Żadna miedziana część nie powinna wystawać poza zacisk.
- Podłącz przewód ochronny PE. Żyła żółto-zielona trafia wyłącznie do zacisku PE. Nie wolno używać jej jako przewodu fazowego lub neutralnego.
- Podłącz N oraz L1, L2 i L3. Każda żyła musi trafić do właściwego oznaczenia, a śruby należy dokręcić zgodnie z instrukcją, bez urywania gwintu.
- Zamknij obudowę i zaciśnij dławnicę. Przewód nie może wysuwać się z wtyku przy lekkim pociągnięciu, a obudowa powinna być kompletna i stabilna.
Najczęściej pomijanym elementem jest właśnie dławnica. Nawet dobrze podłączone żyły nie zapewnią trwałości, jeśli kabel będzie przenosił siłę mechaniczną na zaciski. W praktyce to właśnie wyrwana lub niedokręcona dławnica często prowadzi do obluzowania połączeń i przegrzewania wtyczki.
Kolejność L1, L2 i L3 ma szczególne znaczenie przy silnikach. Jeśli po uruchomieniu wał obraca się w przeciwną stronę, elektryk może odwrócić kolejność dwóch faz, ale robi to po odłączeniu zasilania. Nie wolno zmieniać połączeń metodą prób na pracującym urządzeniu.
Co sprawdzić przed pierwszym uruchomieniem
Samo dokręcenie zacisków nie oznacza, że połączenie jest bezpieczne. Przed podaniem napięcia sprawdzam ciągłość przewodu PE, jakość połączeń, stan izolacji oraz zgodność wtyczki z gniazdem. Przy nowym obwodzie konieczne jest także sprawdzenie zabezpieczenia nadprądowego i wyłącznika różnicowoprądowego.
- czy wtyczka i gniazdo mają ten sam prąd znamionowy, liczbę styków oraz napięcie,
- czy przewód ochronny PE jest połączony pewnie i nie został naprężony,
- czy obudowa oraz dławnica nie mają pęknięć,
- czy przewód nie jest zbyt krótki, zgnieciony ani zwinięty podczas pracy,
- czy urządzenie nie przekracza dopuszczalnego obciążenia obwodu,
- czy w przypadku silnika zgadza się kierunek wirowania faz.
Przy instalacji stacjonarnej potrzebne są pomiary ochronne, między innymi ciągłości przewodów ochronnych, rezystancji izolacji i impedancji pętli zwarcia. W zależności od obwodu sprawdza się również działanie RCD. Takich testów nie zastąpi neonówka ani prosty tester napięcia, dlatego po wykonaniu nowego obwodu korzystam z elektryka wyposażonego w odpowiedni miernik.
Stopień ochrony IP dobieram do miejsca pracy. IP44 chroni przed bryzgami, ale nie oznacza pełnej odporności na deszcz, zanurzenie czy mycie pod ciśnieniem. Na zewnątrz, w warsztacie lub wilgotnym pomieszczeniu osprzęt musi być dobrany do rzeczywistych warunków, a nie tylko do ceny.
Błędy, które szybko kończą się awarią
W przypadku dużych obciążeń drobna niedokładność potrafi zamienić się w poważny problem. Luźny zacisk zwiększa opór połączenia, a ten powoduje lokalne grzanie. Objawami bywają nadtopiona obudowa, zapach spalenizny, przebarwienia styków albo wybijanie zabezpieczenia.
| Błąd | Dlaczego jest niebezpieczny |
|---|---|
| Mostkowanie N i PE we wtyczce | Może pojawić się prąd na częściach ochronnych i RCD może działać nieprawidłowo. |
| Podłączenie według kolorów bez sprawdzenia zacisków | Starsza lub przerabiana instalacja może mieć błędne oznaczenia. |
| Wtyczka 32 A na przewodzie przeznaczonym do 16 A | Większy wtyk nie zwiększa dopuszczalnej obciążalności przewodu ani urządzenia. |
| Brak odciążenia kabla | Szarpnięcie może poluzować żyły i doprowadzić do zwarcia. |
| Praca z luźnym lub uszkodzonym gniazdem | Obluzowane styki grzeją się i mogą doprowadzić do pożaru. |
Przeczytaj również: Bezpieczniki topikowe - rodzaje i bezpieczny dobór
Kiedy nie robić tego samodzielnie
Nie podejmuję się samodzielnego montażu, gdy dotyczy on rozdzielnicy, nowego przewodu w ścianie, starej instalacji z przewodem PEN, urządzenia dużej mocy albo miejsca o podwyższonej wilgotności. Podobnie postępuję, gdy nie wiadomo, czy odbiornik wymaga N, albo gdy zabezpieczenie często się wyłącza.
Orientacyjnie sama prosta wtyczka CEE 16 A kosztuje około 15-60 zł, a solidniejszy model przemysłowy może kosztować 80-160 zł. Warianty 32 A i wersje o wyższym IP są zwykle droższe. Do ceny elementu trzeba doliczyć przewód, ewentualne tulejki oraz usługę montażu i pomiarów, jeśli praca dotyczy instalacji stałej.
Bezpieczny wybór zależy od kilku danych, nie od samej wtyczki
Przed zakupem zapisuję parametry z tabliczki urządzenia, robię zdjęcie gniazda i sprawdzam, czy odbiornik ma przewód cztero- czy pięciożyłowy. To prosty krok, który ogranicza ryzyko kupienia niewłaściwego wariantu i późniejszego improwizowania z mostkami.
Jeśli wtyk jest tylko uszkodzonym elementem przewodu, można wymienić go na zgodny model, ale połączenie powinno zostać wykonane zgodnie ze schematem producenta. Gdy zmienia się cały obwód zasilający, potrzebna jest już ocena zabezpieczeń, przewodów i ochrony przeciwporażeniowej. W takich sytuacjach oszczędność na montażu jest pozorna, bo koszt pomiarów jest niewielki w porównaniu z ceną uszkodzonego silnika, pożaru albo wypadku.
Najważniejsza zasada brzmi prosto: dobierz właściwy system CEE, podłącz PE bez żadnych kompromisów i nie uruchamiaj instalacji bez sprawdzenia jej przez kompetentną osobę. Przy napięciu 400 V ostrożność nie jest przesadą, tylko podstawowym warunkiem bezpiecznej pracy.
