Na etapie zbrojenia fundamentów łatwo kupić pierwszą lepszą bednarkę i uznać temat za zamknięty. To błąd, bo o trwałości uziomu decyduje nie tylko przekrój płaskownika, lecz także materiał, miejsce ułożenia, jakość połączeń i kontakt z gruntem. Wyjaśniam, jaka bednarka do uziomu fundamentowego sprawdzi się w typowym domu, kiedy wybrać stal ocynkowaną, a kiedy nierdzewną lub pomiedziowaną.
Najważniejszy wybór zależy od tego, gdzie pracuje bednarka
- Typowy wymiar to bednarka 30 × 4 mm, czyli przekrój 120 mm².
- W całości zatopiona w betonie może być wykonana ze stali czarnej albo odpowiednio dobranej stali ocynkowanej.
- Odcinki mające kontakt z gruntem i wyprowadzenia poza fundament lepiej wykonać ze stali nierdzewnej V4A lub stali pomiedziowanej.
- Bednarka powinna mieć co najmniej 5 cm otuliny betonowej od spodu i boków.
- Samo przywiązanie drutem do zbrojenia nie gwarantuje ciągłości. Potrzebne jest spawanie albo certyfikowane zaciski.
Jaka bednarka do uziomu fundamentowego sprawdzi się najlepiej
W domu jednorodzinnym najczęściej stosuje się stalową bednarkę 30 × 4 mm. Taki wymiar daje rozsądny zapas mechaniczny, jest łatwo dostępny i dobrze współpracuje zarówno ze zbrojeniem, jak i zaciskami uziemiającymi.
Jeżeli płaskownik zostanie całkowicie zatopiony w betonie, można zastosować stal czarną lub stal ocynkowaną ogniowo. Beton tworzy dla stali środowisko zasadowe, które ogranicza korozję, ale tylko wtedy, gdy bednarka ma odpowiednią otulinę i nie wystaje z fundamentu w przypadkowym miejscu.
Moja praktyczna zasada jest prosta. Materiał dobieram do strefy pracy, a nie tylko do ceny za metr. Inna sytuacja występuje w środku ławy fundamentowej, a inna przy wyprowadzeniu do złącza kontrolnego, gdzie płaskownik może mieć kontakt z wilgotnym gruntem.
| Materiał | Gdzie ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Stal czarna | Wewnątrz betonu, z pełną otuliną | Nie nadaje się jako swobodny odcinek w gruncie |
| Stal ocynkowana ogniowo FeZn | Typowe rozwiązania fundamentowe i elementy chronione betonem | W gruncie może szybko tracić powłokę, szczególnie przy połączeniu z innymi metalami |
| Stal nierdzewna V4A | Grunt, wilgotne strefy, wyprowadzenia i trudne warunki | Wyższa cena i konieczność użycia właściwych zacisków |
| Stal pomiedziowana | Uziomy w gruncie i połączenia wymagające większej odporności | Nie wolno uszkodzić warstwy miedzi podczas montażu |
| Miedź | Specjalne rozwiązania projektowe | Nie powinna być przypadkowo łączona ze stalą ocynkowaną |
Wymiar 30 × 4 mm jest rozsądnym standardem
Bednarka o szerokości 30 mm i grubości 4 mm ma przekrój 120 mm². W praktyce budownictwa mieszkaniowego jest to najczęściej wybierany wariant, ponieważ łączy odpowiednią powierzchnię przewodzącą z odpornością na wyginanie i uszkodzenia podczas betonowania.
Spotyka się również płaskowniki 30 × 3,5 mm. Dają one przekrój 105 mm² i w wielu systemach są dopuszczone jako rozwiązanie uziemiające. Nie kupowałbym jednak wymiaru 20 × 3 mm tylko dlatego, że jest tańszy. Zmniejszenie przekroju powinno wynikać z projektu, a nie z przypadkowej oferty składu budowlanego.
Alternatywą dla bednarki jest stalowy drut o średnicy około 10 mm. Płaskownik jest jednak wygodniejszy do układania na obwodzie fundamentu i łatwiej połączyć go ze zbrojeniem. Przy instalacji odgromowej lub większym obiekcie wymiary mogą być większe, dlatego ostateczny dobór powinien uwzględniać projekt elektryczny oraz wymagania ochrony odgromowej.
Nie myl wymiaru z oczekiwaną rezystancją
Grubsza bednarka nie zawsze oznacza automatycznie lepsze uziemienie. Na wartość rezystancji uziemienia wpływają przede wszystkim długość i geometria uziomu, powierzchnia styku z betonem lub gruntem oraz rezystywność gruntu.
Materiał decyduje głównie o trwałości. Bednarka nierdzewna nie sprawi, że ten sam uziom nagle uzyska o wiele niższą rezystancję, ale może zachować swoje właściwości znacznie dłużej w wilgotnym lub agresywnym środowisku.

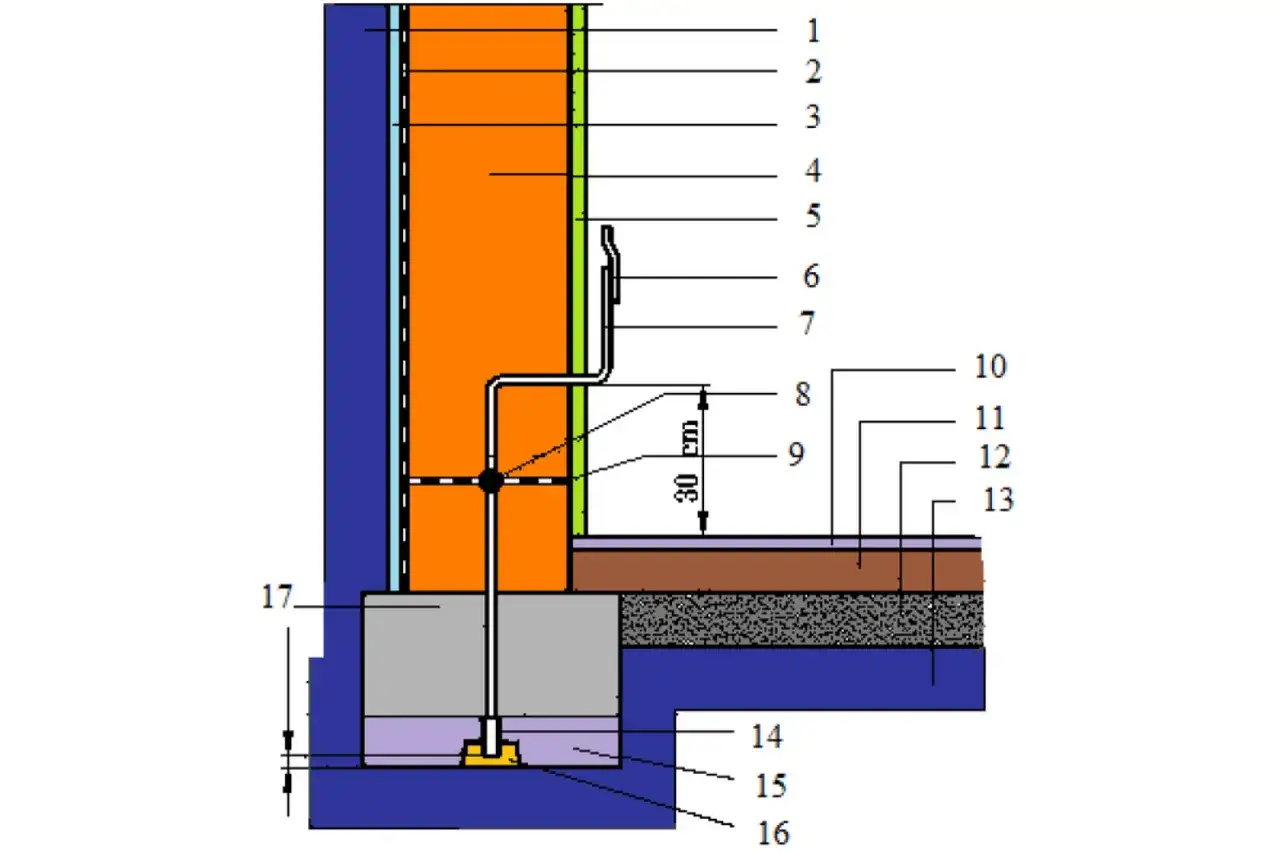

Gdzie ułożyć bednarkę w fundamencie
Najlepszy efekt daje zamknięty obwód prowadzony wzdłuż fundamentów. Bednarkę układa się zwykle w dolnej części ław lub płyty fundamentowej, tak aby ze wszystkich stron otaczał ją beton. Minimalna otulina powinna wynosić około 5 cm od spodu i boków.
Nie należy kłaść jej bezpośrednio na gruncie, folii ani podsypce, jeśli ma pełnić funkcję uziomu fundamentowego. Płaskownik powinien zostać stabilnie unieruchomiony przed betonowaniem, ponieważ przesunięcie podczas wylewania może zmniejszyć otulinę albo doprowadzić do kontaktu z izolacją.
W przypadku płyty fundamentowej ocieplonej od spodu trzeba zachować szczególną ostrożność. Warstwy XPS, folie i izolacje przeciwwilgociowe mogą odciąć beton od gruntu, przez co zwykłe zbrojenie nie zapewni oczekiwanej funkcji uziemiającej. W takiej sytuacji projektant może przewidzieć sztuczny uziom fundamentowy w betonie albo dodatkowy uziom otokowy.

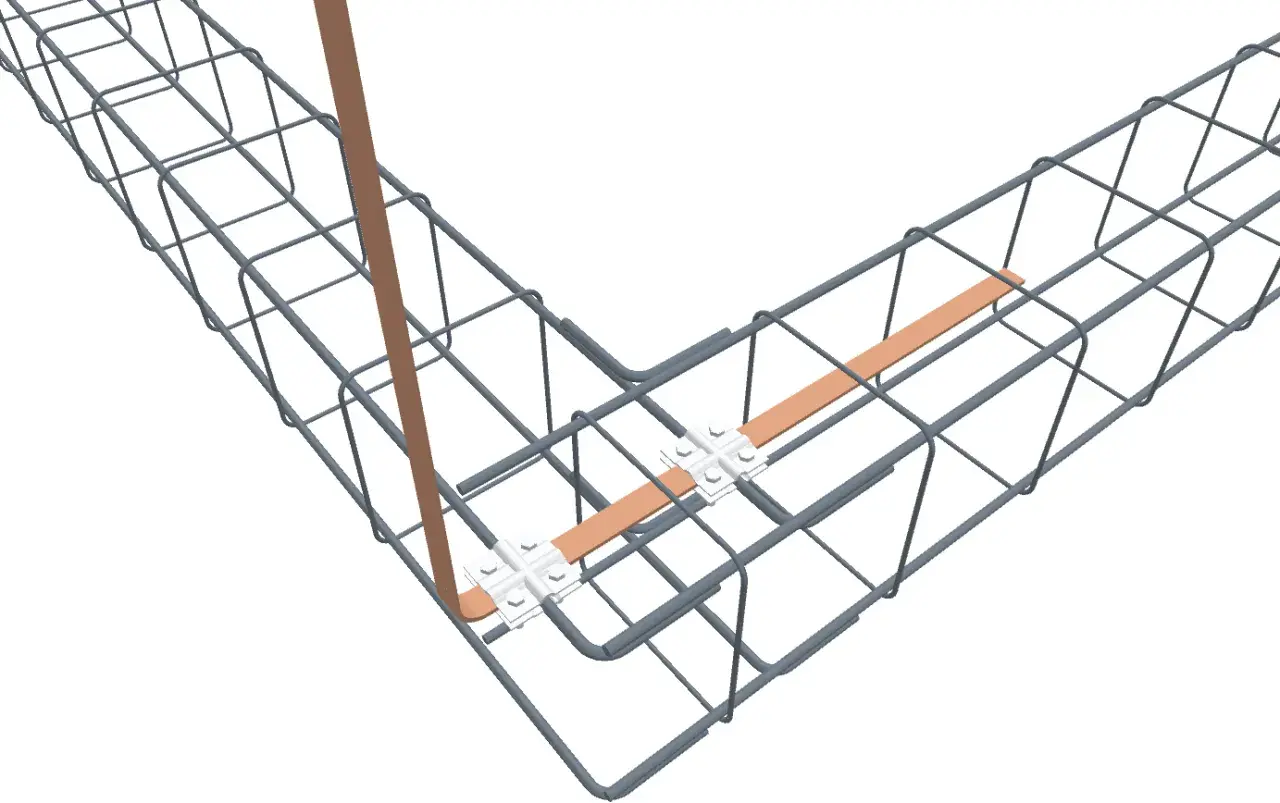

Połączenie ze zbrojeniem
Bednarkę łączy się ze zbrojeniem przez spawanie lub za pomocą przeznaczonych do tego zacisków. Drut wiązałkowy dobrze utrzymuje element w odpowiednim położeniu, ale sam w sobie nie powinien być traktowany jako pewne połączenie elektryczne.
Przy spawaniu trzeba wykonać połączenia w kilku punktach, zwłaszcza na narożnikach i przy zmianie kierunku. Zbrojenie również musi zachować ciągłość elektryczną. Sam fakt, że pręty się stykają, nie oznacza jeszcze, że cały obwód będzie przewodził prąd zwarciowy lub piorunowy.
Stal ocynkowana, nierdzewna czy pomiedziowana
Stal ocynkowana FeZn 30 × 4 mm jest popularna, niedroga i wystarczająca w wielu typowych realizacjach. Najlepiej sprawdza się wtedy, gdy pracuje w jednolitym środowisku betonu i nie jest później prowadzona bezpośrednio przez wilgotny grunt.
Problem zaczyna się przy przejściu z betonu do ziemi. Cynk może być wtedy narażony na korozję, a połączenie stali ocynkowanej ze zbrojeniem i wilgotnym gruntem może przyspieszać korozję elektrochemiczną. Dlatego nie traktowałbym zwykłej ocynkowanej bednarki jako uniwersalnego materiału do wszystkich odcinków instalacji.
Stal nierdzewna V4A, na przykład w gatunku 1.4404 lub 1.4571, jest droższa, ale daje większy zapas trwałości w gruncie, przy wysokiej wilgotności i w środowisku z solami. To rozsądny wybór przy trudnych warunkach gruntowych, fundamentach izolowanych oraz instalacji odgromowej, której nie będzie można później naprawić bez odkopywania terenu.
Stal pomiedziowana również dobrze nadaje się do części uziomu znajdującej się w ziemi. Jej zaletą jest połączenie stalowego rdzenia z odporną powłoką miedzianą. Trzeba jednak uważać podczas gięcia i zaciskania, bo uszkodzona powłoka skraca trwałość całego elementu.
Przeczytaj również: Oświetlenie schodów - jak wybrać sterowanie i zaplanować montaż
Nie łącz metali przypadkowymi zaciskami
Bezpośrednie połączenie miedzi ze stalą ocynkowaną w wilgotnym środowisku może stworzyć niekorzystne ogniwo galwaniczne. W praktyce stosuje się zaciski bimetaliczne, odpowiednie przekładki albo przejście materiałowe przewidziane przez producenta systemu.
To jeden z tych szczegółów, które podczas budowy wydają się mało istotne, a po kilku latach mogą zdecydować o ciągłości uziomu. Najdroższy element nie pomoże, jeśli najsłabszym punktem będzie skorodowane połączenie.
Jak wykonać wyprowadzenie i połączenie z instalacją
Uziom powinien mieć wyprowadzenie do głównej szyny uziemiającej, nazywanej GSU, czyli punktu, w którym łączy się przewody ochronne i połączenia wyrównawcze budynku. Jeżeli dom ma instalację odgromową, fotowoltaikę albo rozbudowane zabezpieczenia przepięciowe, miejsce oraz liczba wyprowadzeń powinny być ustalone już na etapie projektu.
Wyprowadzenie wychodzące z betonu jest szczególnie narażone na wilgoć i korozję. W tym miejscu preferuję stal nierdzewną, stal pomiedziowaną albo odpowiednio zabezpieczony system przejściowy, zamiast prowadzenia przypadkowego odcinka ocynkowanej bednarki przez ziemię.
Połączenia znajdujące się w gruncie powinny być spawane albo wykonane certyfikowanymi zaciskami przeznaczonymi do uziemień. Zacisk skręcany trzeba zabezpieczyć przed wilgocią zgodnie z instrukcją producenta, na przykład masą lub taśmą antykorozyjną przeznaczoną do pracy w ziemi.
Po zakończeniu robót elektryk powinien sprawdzić ciągłość połączeń i wykonać pomiar rezystancji uziemienia. Nie ma jednej uniwersalnej wartości, która pasuje do każdego budynku. Wymagany wynik zależy od układu sieci, ochrony odgromowej, zastosowanych ograniczników przepięć i założeń projektu.
Błędy, które później kosztują najwięcej
- Ułożenie bednarki na izolacji bez sprawdzenia, czy uziom nadal ma właściwy kontakt z betonem i gruntem.
- Traktowanie drutu wiązałkowego jako jedynego połączenia elektrycznego ze zbrojeniem.
- Prowadzenie ocynkowanej bednarki w gruncie bez analizy korozji i bez zabezpieczenia przejścia z betonu.
- Brak wyprowadzenia do GSU przed zalaniem fundamentu.
- Łączenie miedzi, stali nierdzewnej i ocynku zwykłym zaciskiem bez elementu przejściowego.
- Wykonanie tylko krótkiego odcinka zamiast zamkniętej pętli wokół budynku.
Najczęściej problem wychodzi dopiero podczas pomiaru albo po wykonaniu instalacji odgromowej. Wtedy poprawa uziomu oznacza kucie betonu, odkopywanie fundamentów lub wykonanie dodatkowego otoku. Koszt dobrego planu przed betonowaniem jest niewielki w porównaniu z późniejszą naprawą.
Dobór bednarki warto zamknąć w jednej decyzji projektowej
Dla typowego domu jednorodzinnego najczęściej rozsądnym wyborem będzie bednarka 30 × 4 mm, ułożona w zamkniętym obwodzie i prawidłowo połączona ze zbrojeniem. Jeśli cały element znajduje się w betonie, stal czarna lub ocynkowana może być wystarczająca.
Jeżeli część instalacji wychodzi do gruntu, znajduje się w wilgotnej strefie albo współpracuje z instalacją odgromową, bezpieczniej rozważyć stal nierdzewną V4A lub stal pomiedziowaną. Ostateczny wybór powinien uwzględniać projekt, rodzaj fundamentu, warunki gruntowe i sposób połączenia różnych metali.
Najważniejsze jest to, aby nie kupować samej bednarki w oderwaniu od całego układu. Dobry uziom to komplet: właściwy materiał, odpowiedni przekrój, zamknięta trasa, trwałe połączenia, poprawne wyprowadzenie i pomiar wykonany po zakończeniu prac.
