Elementy instalacji elektrycznej w domu. Co trzeba wiedzieć?

Gdy w domu pojawiają się migające światła, wybijające zabezpieczenia albo zbyt mała liczba gniazd, szybko okazuje się, że instalacja elektryczna to znacznie więcej niż przewody ukryte w ścianach. Elementy instalacji elektrycznej tworzą połączony system zasilania, rozdziału energii, ochrony i obsługi odbiorników. Poniżej wyjaśniam, za co odpowiada każdy z nich, jak wygląda typowy układ w domu oraz na co zwrócić uwagę przy remoncie lub budowie.

Z czego składa się domowa instalacja elektryczna

Najprościej można ją podzielić na kilka grup. Są tu elementy doprowadzające energię do budynku, przewody i trasy kablowe, rozdzielnica, zabezpieczenia oraz osprzęt widoczny dla użytkownika. Każda część ma inne zadanie, ale awaria jednego fragmentu może wpływać na działanie całego układu.

W typowym domu jednorodzinnym energia trafia z sieci do złącza, licznika i dalej do instalacji odbiorczej. Zależnie od sposobu przyłączenia budynek może być zasilany jedną fazą o napięciu 230 V albo instalacją trójfazową o napięciu 400 V między fazami. Trzy fazy są potrzebne między innymi do zasilania płyty indukcyjnej, pompy ciepła czy większych urządzeń warsztatowych.

• Złącze i licznik łączą budynek z siecią operatora i mierzą zużycie energii.
• Rozdzielnica główna dzieli zasilanie na obwody oraz skupia aparaturę ochronną.
• Przewody i kable prowadzą energię do gniazd, lamp i urządzeń podłączonych na stałe.
• Puszki instalacyjne umożliwiają wykonanie połączeń i montaż osprzętu.
• Gniazda, łączniki i oprawy pozwalają korzystać z energii oraz sterować oświetleniem.

Nie wszystkie te części znajdują się w lokalu. Licznik i fragment przyłącza mogą należeć do operatora lub być objęte jego wymaganiami, natomiast za instalację za punktem rozgraniczenia odpowiada właściciel albo zarządca. To rozróżnienie ma znaczenie, gdy pojawia się problem z zasilaniem i nie wiadomo, czy wezwać elektryka, czy zgłosić awarię dostawcy energii.

Rozdzielnica jest centrum całego układu

Rozdzielnica, potocznie nazywana skrzynką elektryczną, to miejsce, w którym zbiegają się przewody z poszczególnych pomieszczeń. Trafia do niej zasilanie główne, a wychodzą obwody gniazd, oświetlenia i urządzeń o dużej mocy. Dobrze opisana tablica pozwala szybko odłączyć tylko uszkodzony fragment, zamiast pozbawiać prądu cały dom.

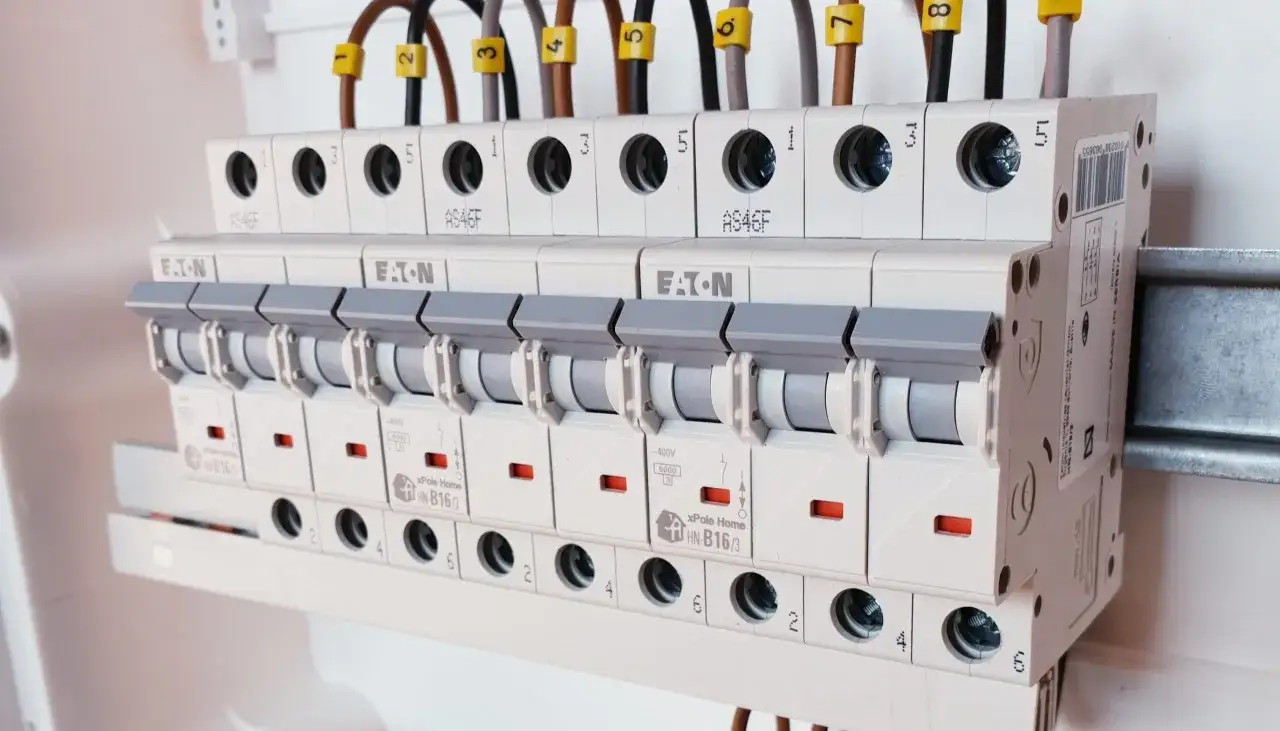

W nowoczesnej rozdzielnicy zwykle znajdują się rozłącznik główny, wyłączniki nadprądowe, wyłączniki różnicowoprądowe oraz ogranicznik przepięć. W większych budynkach stosuje się kilka aparatów RCD albo wyłączniki różnicowonadprądowe RCBO, które łączą ochronę różnicową i nadprądową dla pojedynczego obwodu.

Najczęstszy błąd polega na kupieniu dużej skrzynki i wypełnieniu jej przypadkowymi aparatami. Zabezpieczenia dobiera się do przewodów, sposobu ułożenia i przewidywanego obciążenia, a nie odwrotnie. Zbyt duży wyłącznik może nie zadziałać dostatecznie szybko, gdy przewód będzie się nadmiernie nagrzewał.

Zostawienie wolnego miejsca w rozdzielnicy ma sens, ale nie należy traktować go jako zamiennika projektu. Jeśli w przyszłości planujesz fotowoltaikę, ładowarkę samochodową, klimatyzację albo pompę ciepła, trzeba przewidzieć ich wymagania już na etapie rozdziału obwodów.

Przewody, obwody i puszki decydują o wygodzie użytkowania

Przewody prowadzą energię od rozdzielnicy do punktów odbioru. W typowej instalacji spotkasz przewód fazowy L, neutralny N oraz ochronny PE. Żyła ochronna ma izolację żółto-zieloną i nie służy do normalnego przewodzenia prądu, lecz do odprowadzenia prądu uszkodzeniowego oraz zadziałania zabezpieczenia.

Obwód oświetleniowy i obwód gniazd nie powinny być traktowane tak samo. W praktyce często spotyka się przewody o przekroju około 1,5 mm² dla oświetlenia oraz 2,5 mm² dla gniazd, ale nie jest to uniwersalna reguła. Ostateczny dobór zależy od długości trasy, sposobu ułożenia, obciążenia, liczby żył i warunków cieplnych.

W domu warto rozdzielać obwody według funkcji i pomieszczeń. Lodówka, zmywarka, piekarnik, pralka, suszarka, bojler czy ogrzewanie elektryczne często wymagają osobnych obwodów. Dzięki temu awaria jednego urządzenia nie wyłącza gniazd w całej kuchni albo światła w kilku pokojach.

• Oświetlenie powinno mieć osobne obwody, najlepiej z podziałem na kondygnacje lub strefy.
• Gniazda ogólne można rozdzielić na pokoje, kuchnię, garaż i przestrzeń zewnętrzną.
• Urządzenia dużej mocy wymagają analizy obciążenia i często indywidualnego zabezpieczenia.
• Łazienka i ogród potrzebują osprzętu oraz ochrony dobranych do wilgoci i warunków zewnętrznych.

Puszki instalacyjne służą do łączenia przewodów albo osadzania gniazd i łączników. Połączenia powinny być wykonane trwałym zaciskiem lub złączką przeznaczoną do danego rodzaju przewodu. Skręcanie żył i zakrywanie połączenia tynkiem to oszczędność pozorna, która utrudnia późniejszą diagnostykę i zwiększa ryzyko przegrzewania.

Przy modernizacji mieszkania zawsze sprawdzam też przebieg przewodów, zanim ktoś zacznie wiercić. Trasy prowadzone pionowo i poziomo względem osprzętu są łatwiejsze do przewidzenia, ale w starszych budynkach nie wolno zakładać, że instalacja została wykonana według dzisiejszych zasad.

Gniazda, łączniki i oświetlenie muszą pasować do miejsca

Osprzęt elektroinstalacyjny jest najbardziej widoczną częścią systemu. Należą do niego gniazda wtyczkowe, łączniki światła, regulatory, ściemniacze, oprawy i elementy sterowania. Ich wygląd ma znaczenie, ale w łazience, garażu czy na zewnątrz ważniejsze są szczelność, odporność mechaniczna i prawidłowy stopień IP.

Gniazdo z bolcem ochronnym powinno być podłączone do przewodu PE w instalacji wyposażonej w oddzielny przewód ochronny. Sam bolec nie tworzy ochrony. W starym układzie dwuprzewodowym nie wolno bez sprawdzenia instalacji montować nowoczesnego osprzętu i zakładać, że problem został rozwiązany.

Oświetlenie sufitowe i dodatkowe punkty

Przy planowaniu oświetlenia dobrze uwzględnić nie tylko lampę główną, lecz także kinkiety, oświetlenie blatu, lustra, schodów i strefy wejściowej. Dodatkowy przewód doprowadzony na etapie remontu kosztuje niewiele w porównaniu z późniejszym kuciem ścian. Najdroższe są zwykle nie same przewody, lecz poprawki po wykończeniu wnętrza.

Warto rozdzielić oświetlenie funkcjonalne od dekoracyjnego. Taśma LED, podświetlenie szafek czy lampy ogrodowe mogą wymagać zasilacza, osobnego sterowania i ochrony dopasowanej do miejsca montażu. Zasilacz powinien mieć zapas mocy, a nie pracować stale na granicy swoich możliwości.

Przeczytaj również: Zwarcie instalacji elektrycznej - co zrobić od razu?

Gniazda w kuchni, łazience i na zewnątrz

Kuchnia potrzebuje większej liczby punktów niż zwykle zakłada się na początku. Oprócz gniazd nad blatem trzeba przewidzieć miejsca dla lodówki, okapu, zmywarki, piekarnika, mikrofalówki i ekspresu. Gniazda przeznaczone do urządzeń przenośnych nie powinny być przeciążane listwami zasilającymi.

W łazience lokalizacja gniazd i opraw ma znaczenie ze względu na strefy ochronne oraz obecność wody. Na elewacji i w ogrodzie stosuje się osprzęt o odpowiedniej ochronie przed pyłem i wilgocią, najczęściej z klapką oraz stopniem ochrony dobranym do konkretnego narażenia. Gniazdo zewnętrzne powinno mieć własne zabezpieczenie i ochronę różnicowoprądową.

Ochrona przed porażeniem, zwarciem i przepięciem

Instalacja ma nie tylko zasilać urządzenia, ale też ograniczać skutki awarii. Ochrona przeciwporażeniowa obejmuje między innymi przewód PE, uziemienie, połączenia wyrównawcze oraz aparaty odłączające zasilanie w razie uszkodzenia. W łazience i innych pomieszczeniach o zwiększonym ryzyku szczególnie ważne jest zachowanie wszystkich wymaganych stref i połączeń.

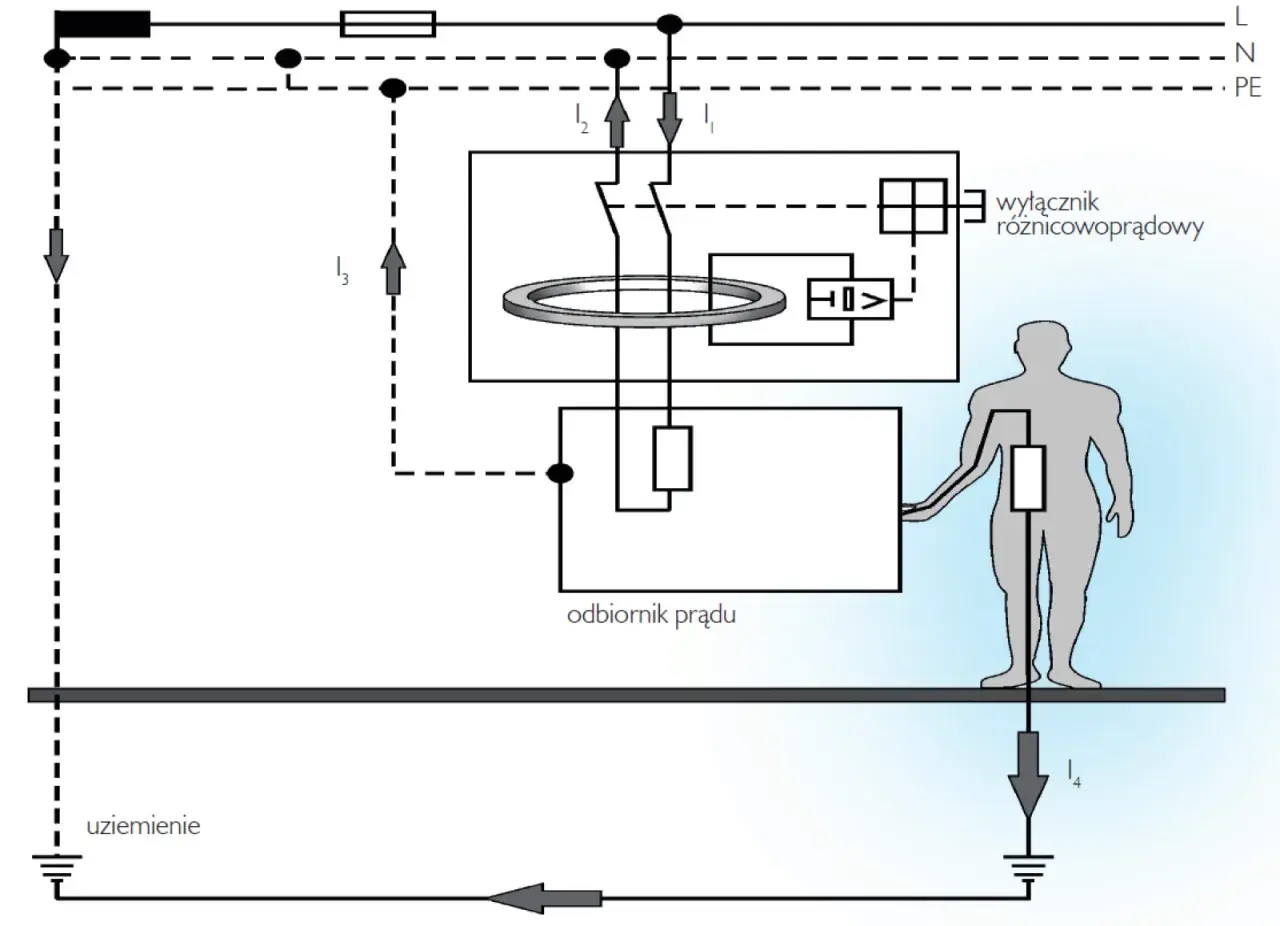

Wyłącznik nadprądowy chroni przewód i instalację przed nadmiernym prądem. Zadziała przy zwarciu albo długotrwałym przeciążeniu, lecz nie zastępuje wyłącznika różnicowoprądowego. RCD reaguje na różnicę między prądem wypływającym a wracającym, dlatego może odłączyć obwód, gdy część prądu popłynie na przykład przez uszkodzoną obudowę urządzenia.

Przycisk testowy RCD należy naciskać zgodnie z instrukcją producenta, zwykle okresowo. Jeżeli aparat nie wyłącza obwodu albo po ponownym załączeniu natychmiast zadziała, nie należy go omijać. Częste zadziałanie zabezpieczenia jest sygnałem usterki, a nie niedogodnością, którą trzeba na siłę usunąć.

Ogranicznik przepięć SPD chroni instalację przed krótkotrwałymi wzrostami napięcia, na przykład związanymi z wyładowaniami atmosferycznymi lub przełączeniami w sieci. Nie daje jednak pełnej gwarancji ochrony każdego urządzenia. Jego skuteczność zależy od poprawnego uziemienia, układu sieci i właściwego stopniowania ochrony.

W domu z instalacją odgromową, fotowoltaiką albo długim przyłączem dobór ochrony przepięciowej powinien wykonać elektryk na podstawie rzeczywistych warunków. Uniwersalny moduł kupiony bez sprawdzenia układu może być niewłaściwy albo niewystarczający.

Jak ocenić instalację przed remontem lub odbiorem

Przed wymianą osprzętu nie zaczynałbym od wyboru koloru ramek. Najpierw trzeba ustalić, jaki jest układ sieci, stan przewodów, liczba obwodów i sposób ochrony. W starym mieszkaniu sama wymiana bezpieczników topikowych na automatyczne może nie poprawić bezpieczeństwa, jeśli przewody są zużyte, aluminiowe albo pozbawione przewodu ochronnego.

1. Sprawdź rozdzielnicę i opisy zabezpieczeń. Każdy wyłącznik powinien mieć jasne oznaczenie.
2. Policz obwody i sprawdź, czy urządzenia dużej mocy nie są podłączone do jednego przeciążonego obwodu.
3. Oceń gniazda i połączenia. Grzanie, zapach spalenizny, trzaski lub luźne wtyczki wymagają szybkiej reakcji.
4. Zleć pomiary obejmujące między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i działanie RCD.
5. Poproś o dokumentację, schemat rozdzielnicy oraz protokół pomiarów po zakończeniu prac.

Prawo budowlane przewiduje kontrolę instalacji elektrycznej i piorunochronnej co najmniej raz na 5 lat w zakresie między innymi stanu połączeń, osprzętu, zabezpieczeń, ochrony przeciwporażeniowej, izolacji i uziemień. W praktyce częstsza kontrola ma sens po zalaniu, pożarze, poważnej awarii, zakupie starego domu albo rozbudowie instalacji.

Samodzielne podłączenie lampy lub wymiana osłony gniazda to nie to samo co ingerencja w rozdzielnicę i obwody. Prace przy instalacji powinny wykonywać osoby z odpowiednimi kwalifikacjami, a po większej modernizacji trzeba wykonać pomiary. Bez protokołu nie ma rzetelnego potwierdzenia, że instalacja działa bezpiecznie.

Co zaplanować, żeby instalacja nie zestarzała się po kilku latach

Dobrze wykonana instalacja powinna uwzględniać nie tylko obecne urządzenia, lecz także realne potrzeby najbliższych lat. Warto zostawić miejsce na dodatkowe zabezpieczenia, przewidzieć osobny obwód do garażu i ogrodu oraz doprowadzić zasilanie tam, gdzie może pojawić się klimatyzator, roleta, router, monitoring albo ładowarka samochodowa.

Nie zachęcam do montowania gniazd wszędzie bez planu. Lepiej rozmieścić je zgodnie z układem mebli, sprzętów i ciągów komunikacyjnych, a przy tym dodać kilka punktów rezerwowych w miejscach trudnych do późniejszej rozbudowy. Przemyślany podział obwodów daje większą wartość niż sama liczba gniazd.

Przy odbiorze prac sprawdź, czy rozdzielnica ma zapas miejsca, czy przewody są opisane i czy wykonawca przekazał schemat oraz wyniki pomiarów. To drobiazgi, o których łatwo zapomnieć podczas remontu, ale po kilku latach potrafią skrócić diagnozę awarii z godzin do kilkunastu minut.

Najważniejsze jest traktowanie instalacji jako jednego systemu. Przewód, zabezpieczenie, gniazdo, uziemienie i odbiornik muszą do siebie pasować, a każda zmiana powinna uwzględniać obciążenie oraz warunki konkretnego budynku. Taki sposób planowania ogranicza ryzyko awarii, ułatwia rozbudowę i daje po prostu spokojniejsze korzystanie z elektryczności.
