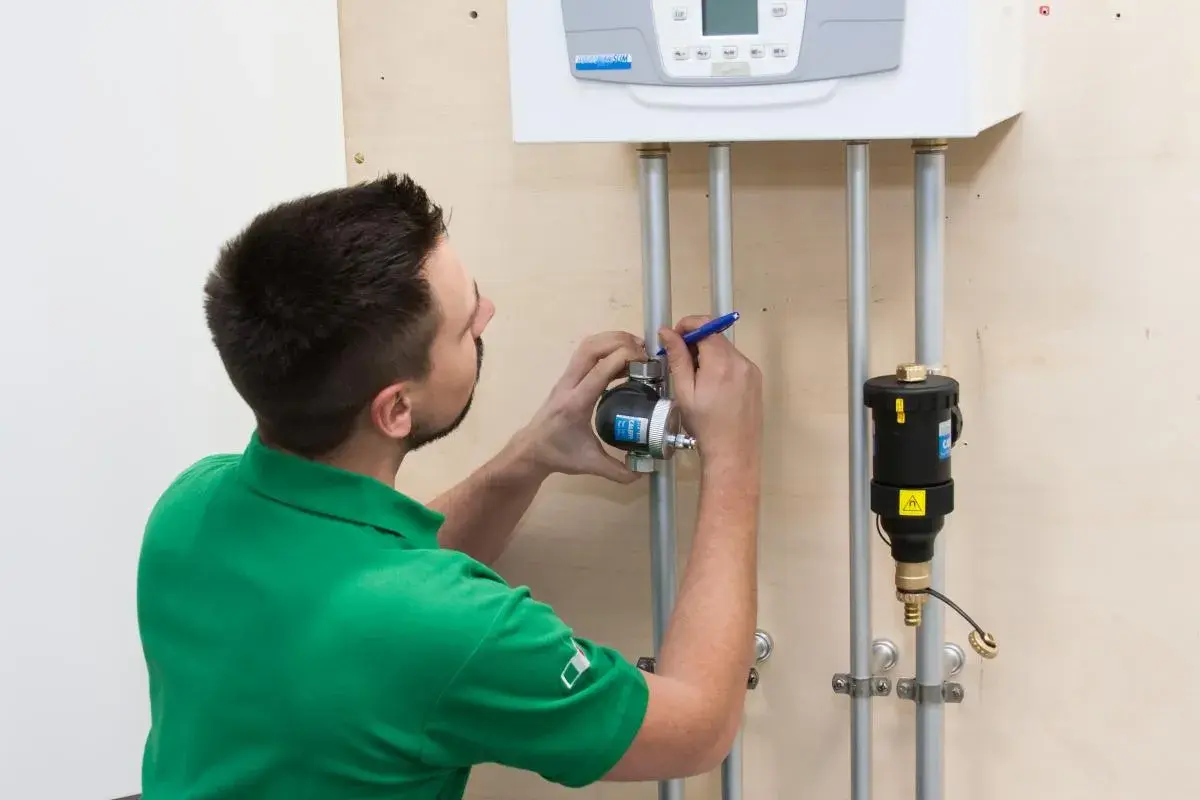

W instalacji centralnego ogrzewania separator zanieczyszczeń powinien chronić najdroższe i najbardziej wrażliwe elementy układu, a nie tylko zajmować miejsce przy kotle. Pytanie, gdzie zamontować separator zanieczyszczeń, ma prostą odpowiedź dopiero wtedy, gdy rozróżnimy zwykły separator magnetyczny od separatora powietrza i zanieczyszczeń. Poniżej pokazuję właściwe lokalizacje dla kotła, pompy ciepła, ogrzewania podłogowego i układu ze sprzęgłem, a także błędy, które później utrudniają czyszczenie.
Najważniejsze zasady lokalizacji separatora w instalacji grzewczej
- Najczęściej montuje się go na powrocie, tuż przed źródłem ciepła.
- Pompa ciepła powinna być chroniona separatorem umieszczonym przed jej wymiennikiem.
- Separator powietrza i zanieczyszczeń może wymagać montażu na zasilaniu, zgodnie z instrukcją konkretnego modelu.
- Komora osadowa powinna być skierowana w dół, a urządzenie musi mieć dostęp do czyszczenia.
- Zawory odcinające przed i za separatorem ułatwiają serwis bez opróżniania całej instalacji.
Najbezpieczniejsza lokalizacja to powrót przed źródłem ciepła
W typowej instalacji CO zwykły separator zanieczyszczeń montuję na przewodzie powrotnym, bezpośrednio przed kotłem lub pompą ciepła. Woda wracająca z grzejników albo rozdzielacza podłogowego niesie ze sobą magnetyt, rdzę, opiłki i pozostałości po montażu. Wyłapanie ich tuż przed urządzeniem ogranicza ryzyko zablokowania wymiennika, pompy obiegowej i zaworów.
To rozwiązanie sprawdza się szczególnie przy separatorach magnetycznych, nazywanych też odmulaczami magnetycznymi. Magnes przyciąga cząstki ferromagnetyczne, a komora separatora zatrzymuje również część osadów niemagnetycznych. Krótki odcinek między separatorem a źródłem ciepła daje lepszą ochronę niż urządzenie zamontowane przypadkowo w odległej części instalacji.
Nie kieruję się jednak wyłącznie zasadą „zawsze na powrocie”. Jeżeli producent danego modelu zaleca montaż na zasilaniu, trzeba trzymać się instrukcji. Ma to szczególne znaczenie w przypadku urządzeń łączących funkcję odpowietrzania i separacji zanieczyszczeń.
Powrót czy zasilanie zależnie od rodzaju urządzenia
Różnice w zaleceniach wynikają z konstrukcji separatora i tego, co ma zostać najlepiej odseparowane. Separator przeznaczony głównie do ochrony kotła lub pompy ciepła pracuje zwykle na powrocie, natomiast urządzenie wykorzystujące również intensywne odgazowanie może być przeznaczone do montażu na gorącym zasilaniu.
| Rodzaj urządzenia lub układu | Zalecane miejsce | Najważniejszy powód |
|---|---|---|
| Separator magnetyczny | Powrót przed źródłem ciepła | Ochrona wymiennika i pompy przed magnetytem oraz szlamem |
| Pompa ciepła | Powrót bezpośrednio przed pompą ciepła | Ochrona wymiennika płytowego i elementów hydraulicznych |
| Separator powietrza i zanieczyszczeń | Często zasilanie za kotłem, jeśli tak wskazuje instrukcja | Praca w najwyższej temperaturze i skuteczniejsze oddzielanie powietrza |
| Układ ze sprzęgłem lub buforem | Powrót po stronie chronionego źródła ciepła | Ochrona konkretnego urządzenia, a nie tylko jednego obiegu |
Najczęstszy błąd polega na mieszaniu tych dwóch rozwiązań. Ktoś kupuje separator powietrza i zanieczyszczeń, a montuje go tak samo jak filtr magnetyczny na powrocie, bez sprawdzenia schematu. Instrukcja producenta ma pierwszeństwo, zwłaszcza gdy urządzenie jest objęte gwarancją.
Jak dobrać miejsce do konkretnego układu ogrzewania
Kocioł gazowy lub kondensacyjny

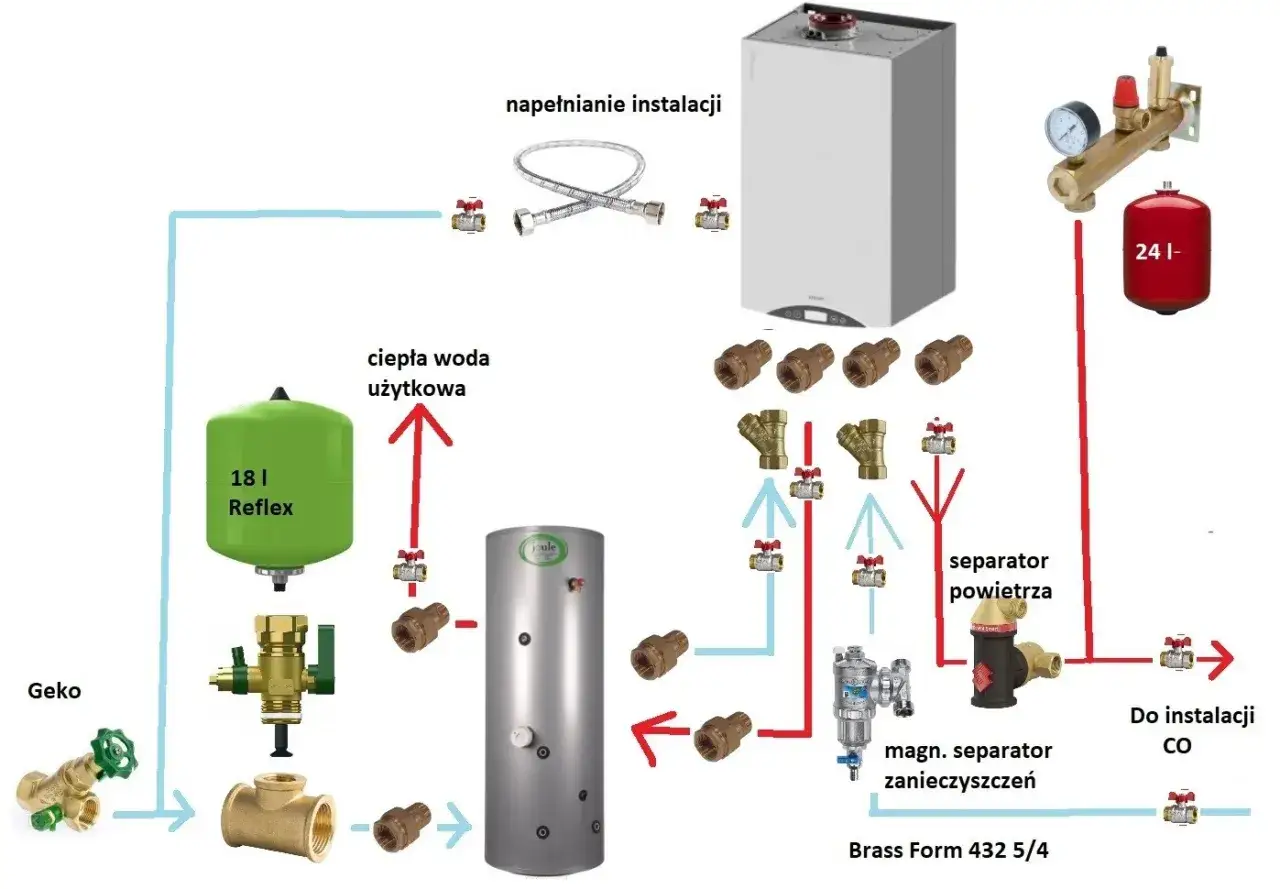

Przy kotle gazowym separator magnetyczny umieszczam na powrocie, przed króćcem kotła. Jeżeli pompa obiegowa znajduje się poza kotłem, dobrze jest umieścić separator również przed pompą, aby nie przepuszczać zabrudzonej wody przez jej wirnik.
Nie ma potrzeby montowania separatora na każdej gałęzi grzejnikowej. W domu jednorodzinnym zwykle wystarczy jedno urządzenie na wspólnym powrocie, pod warunkiem że wszystkie obiegi rzeczywiście wracają przez ten przewód.
Pompa ciepła
W przypadku pompy ciepła lokalizacja jest szczególnie istotna. Separator powinien znajdować się na powrocie z instalacji do pompy ciepła, przed urządzeniem, które chcemy chronić. Dotyczy to także układów z ogrzewaniem podłogowym, grzejnikami i dodatkowym wymiennikiem.
Przy montażu pompy ciepła ze sprzęgłem hydraulicznym lub buforem trzeba ustalić, po której stronie znajduje się chroniony obieg. Separator zamontowany wyłącznie na powrocie instalacji grzejnikowej może nie zabezpieczać pompy ciepła, jeśli urządzenie pracuje po drugiej stronie bufora. Liczy się powrót do konkretnego źródła ciepła, a nie dowolny powrót widoczny w kotłowni.
Ogrzewanie podłogowe
Podłogówka ma długie pętle i dużą powierzchnię rur, dlatego po uruchomieniu lub modernizacji może wnieść do instalacji sporo drobnych zanieczyszczeń. Separator montuje się na wspólnym powrocie przed kotłem, pompą ciepła albo wymiennikiem.
Jeżeli rozdzielacz znajduje się daleko od źródła ciepła, nie traktuję go jako automatycznie najlepszego miejsca. Montaż przy rozdzielaczu może ułatwić dostęp, ale nie zawsze zapewni ochronę pompy lub wymiennika. Najpierw chronimy źródło ciepła, dopiero potem wygodę instalatora.
Przeczytaj również: Jak działa piec gazowy i od czego zależą koszty ogrzewania?
Kocioł na pellet lub inne paliwo stałe
W takim układzie separator również zwykle trafia na powrót przed kotłem, ale nie może zastępować ochrony temperatury powrotu. Zawór mieszający, sprzęgło lub układ podnoszenia temperatury powrotu musi zachować swoje zadanie, a separator powinien być wpięty zgodnie ze schematem producenta kotła.
Warunki poprawnego montażu są równie ważne jak lokalizacja
Nawet najlepsze miejsce nie pomoże, jeśli separator zostanie zamontowany odwrotnie albo bez możliwości późniejszego serwisu. Przed pracą sprawdzam przede wszystkim kierunek przepływu, położenie komory osadowej i dostęp do elementu magnetycznego.
- Zamontuj urządzenie zgodnie ze strzałką przepływu umieszczoną na korpusie.
- Ustaw separator tak, aby komora na osad i zawór spustowy były skierowane w dół, chyba że instrukcja dopuszcza inną pozycję.
- Załóż zawór odcinający przed separatorem i za nim. Dzięki temu czyszczenie nie wymaga spuszczania wody z całego układu.
- Zostaw przestrzeń potrzebną do wyjęcia magnesu, odkręcenia komory i podłączenia węża spustowego. Konkretne wymiary zawsze wynikają z instrukcji modelu.
- Dobierz średnicę i przepustowość urządzenia do instalacji. Zbyt mały separator może zwiększać opory przepływu i pogarszać pracę pompy.
Przy starszej instalacji przed montażem warto wykonać płukanie, ponieważ separator nie zastąpi czyszczenia całych rur. Po ponownym napełnieniu trzeba odpowietrzyć układ i sprawdzić szczelność wszystkich połączeń. Prace przy gorącej wodzie i urządzeniach grzewczych najlepiej zlecić instalatorowi, szczególnie gdy konieczna jest ingerencja w kocioł lub pompę ciepła.
Błędy, przez które separator nie chroni instalacji
- Montaż za pompą oznacza, że pompa może wcześniej zetknąć się z osadem.
- Brak zaworów odcinających utrudnia czyszczenie i często wymusza opróżnienie części instalacji.
- Nieprawidłowa pozycja korpusu może uniemożliwić opadanie zanieczyszczeń do komory.
- Umieszczenie na niewłaściwym obiegu sprawia, że separator nie chroni kotła ani pompy ciepła.
- Zamontowanie urządzenia na instalacji ciepłej wody użytkowej jest błędem, jeśli model jest przeznaczony wyłącznie do obiegów grzewczych.
- Brak miejsca na serwis kończy się tym, że separator formalnie działa, ale nikt go regularnie nie czyści.
Nowy separator warto skontrolować już po kilku dniach pracy, szczególnie po płukaniu starej instalacji albo pierwszym uruchomieniu nowego ogrzewania. Przy dużej ilości osadu pierwsze czyszczenie może być potrzebne bardzo szybko, a później częstotliwość zwykle stabilizuje się na poziomie raz lub dwa razy w roku. Jeżeli komora szybko się wypełnia, problemem może być korozja, niewłaściwe uzdatnienie wody albo nieszczelność dopuszczająca tlen do układu.
Trzy rzeczy do sprawdzenia przed zamówieniem instalatora
Zanim wybierzesz miejsce, ustal, jaki dokładnie typ separatora masz zamontować, które urządzenie ma być chronione i gdzie znajdują się pompy. Dopiero potem można zdecydować, czy najlepszy będzie powrót przed kotłem, zasilanie za źródłem ciepła czy konkretny obieg po stronie bufora.
Jeśli odpowiedź z instrukcji różni się od ogólnej zasady, nie traktuj tego jako problemu. Różnice wynikają z konstrukcji urządzeń, a poprawny montaż to taki, który łączy zalecenia producenta z dostępem do czyszczenia, właściwym kierunkiem przepływu i ochroną najważniejszych elementów instalacji.
