Gdy jeden przycisk ma uruchamiać kilka lamp, grzałkę, bojler albo silnik, zwykły włącznik często nie wystarcza. Właśnie wtedy przydaje się stycznik, który pozwala sterować obwodem o dużym obciążeniu za pomocą niewielkiego sygnału. Wyjaśniam, jak działa, gdzie stosuje się go w domu, czym różni się od przekaźnika i zabezpieczenia oraz na jakie parametry zwrócić uwagę przy wyborze.
Najważniejsze informacje o działaniu stycznika
- Stycznik zdalnie załącza i rozłącza obwód dużej mocy.
- Do sterowania wykorzystuje cewkę elektromagnetyczną, która porusza stykami roboczymi.
- W domu obsługuje między innymi oświetlenie, ogrzewanie, bojlery, wentylatory i pompy.
- Nie zastępuje zabezpieczenia nadprądowego ani ochrony przeciążeniowej silnika.
- Przy wyborze liczą się prąd znamionowy, napięcie cewki, liczba styków i kategoria użytkowania.
Do czego służy stycznik w instalacji?
Stycznik jest elektrycznie sterowanym łącznikiem przeznaczonym do częstego załączania i rozłączania odbiorników. Najprościej mówiąc, pozwala sterować dużym prądem za pomocą małego obwodu sterującego. Dzięki temu przycisk, zegar, termostat albo sterownik automatyki nie musi samodzielnie przewodzić całego prądu pobieranego przez urządzenie.
W typowej instalacji stycznik rozdziela dwa obwody. Pierwszy to obwód sterowania, w którym pracuje cewka, a drugi to tor mocy zasilający odbiornik. To rozwiązanie zwiększa wygodę i pozwala umieścić element sterujący w bezpieczniejszym, niskoprądowym układzie.
Jak działa ten aparat?
Po podaniu właściwego napięcia na cewkę powstaje pole magnetyczne. Elektromagnes przyciąga ruchomą zworę, a ta zmienia położenie styków głównych. Obwód zostaje zamknięty i urządzenie zaczyna pracować.
Po zaniku napięcia cewka przestaje przyciągać zworę, a sprężyna powrotna otwiera styki. Odbiornik zostaje odłączony. W praktyce oznacza to, że awaria zasilania sterowania zwykle powoduje samoczynne wyłączenie obciążenia, co bywa ważne przy grzałkach, pompach i silnikach.

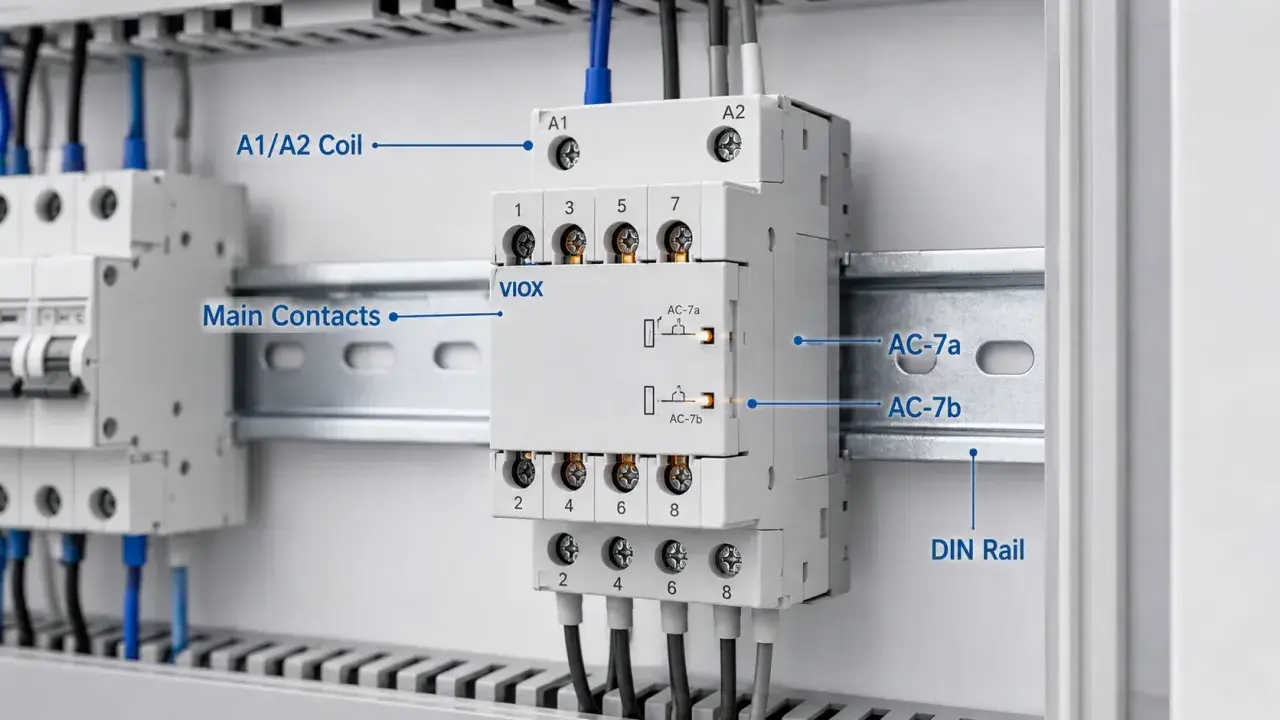

Z czego składa się stycznik?
- Cewka odpowiada za sterowanie elektromagnesem. Może być przeznaczona na przykład do napięcia 24 V, 230 V AC albo 24 V DC.
- Styki główne przenoszą prąd do odbiornika i muszą być dobrane do jego rodzaju oraz obciążenia.
- Styki pomocnicze służą do sygnalizacji, podtrzymania sterowania albo współpracy z innymi elementami automatyki.
- Obudowa i układ gaszenia łuku ograniczają skutki iskrzenia powstającego przy rozłączaniu obwodu.
Sam stycznik nie mierzy temperatury przewodów i nie wyłącza obwodu po zwarciu. To łącznik, a nie pełne zabezpieczenie. Za ochronę odpowiadają osobne aparaty, takie jak wyłącznik nadprądowy, bezpiecznik lub zabezpieczenie silnikowe.
Gdzie stosuje się styczniki w domu?

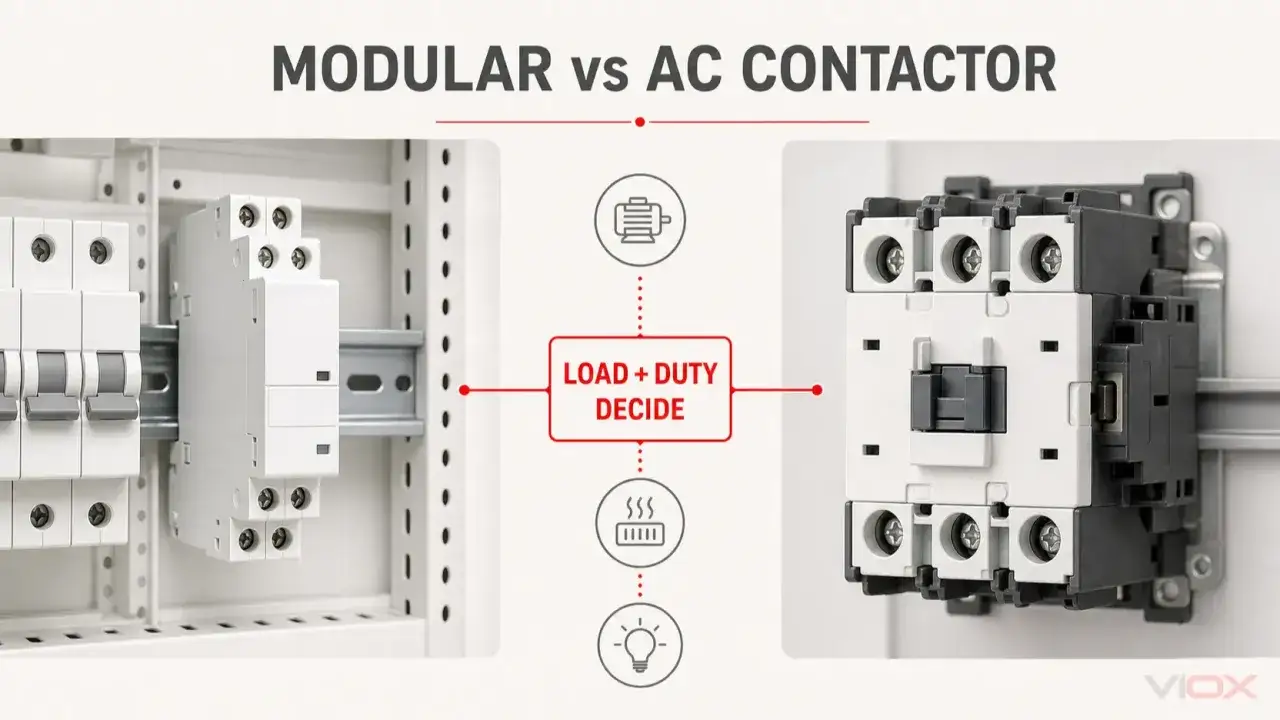

W instalacjach domowych najczęściej spotykam styczniki modułowe montowane na szynie DIN w rozdzielnicy. Ich zadaniem jest obsługa odbiorników, które pobierają większy prąd, są włączane automatycznie albo powinny być odłączane według harmonogramu.
Oświetlenie
Stycznik może sterować grupą lamp w garażu, hali, ogrodzie, na klatce schodowej albo w części wspólnej budynku. Przycisk, czujnik ruchu czy zegar podaje sygnał na cewkę, a styki główne załączają cały obwód.
To wygodne przy większej liczbie opraw, ponieważ jeden układ sterowania może obsługiwać wiele punktów świetlnych. Trzeba jednak zwrócić uwagę na prąd rozruchowy zasilaczy LED i świetlówek. Sama suma mocy zapisanych na oprawach nie zawsze pokazuje rzeczywiste obciążenie styków.
Ogrzewanie i podgrzewanie wody
Styczniki często pracują przy elektrycznych grzejnikach, matach grzewczych, bojlerach, podgrzewaczach przepływowych i grzałkach. Termostat lub regulator temperatury steruje cewką, natomiast stycznik przełącza obwód grzejny.
W takim zastosowaniu najważniejszy jest prawidłowy dobór prądu oraz zabezpieczenia. Dla przykładu grzałka jednofazowa o mocy 3 kW przy napięciu 230 V pobiera około 13 A. Przy większej mocy może być potrzebny osobny obwód, odpowiednie zabezpieczenie i stycznik o właściwej kategorii użytkowania.
Pompy, wentylatory i silniki
W układach wentylacji, hydroforach, pompach obiegowych czy bramach garażowych stycznik pozwala uruchamiać silnik z poziomu automatyki. W instalacjach trójfazowych często jednocześnie przełącza trzy przewody fazowe.
Silnik podczas rozruchu może pobierać prąd wielokrotnie większy od znamionowego. Dlatego nie dobieram stycznika wyłącznie na podstawie wartości zapisanej na tabliczce silnika. Liczy się również kategoria AC-3 oraz współpraca z wyłącznikiem silnikowym lub przekaźnikiem przeciążeniowym.
Taryfa i automatyka budynkowa
Stycznik może odłączać wybrane odbiorniki poza godzinami pracy albo załączać je wtedy, gdy instalacja otrzymuje sygnał z zegara, sterownika energii czy systemu inteligentnego domu. Przykładem jest bojler ładowany w określonych godzinach lub obwód ogrzewania sterowany przez regulator.
W tym układzie jego zaletą nie jest tylko duża obciążalność. Równie ważna jest możliwość automatycznego i powtarzalnego sterowania bez ręcznego przełączania każdego urządzenia.
Czym stycznik różni się od przekaźnika i wyłącznika?
Te trzy aparaty bywają mylone, bo wszystkie mogą otwierać i zamykać obwód. Różnią się jednak przeznaczeniem, zdolnością łączeniową i funkcją ochronną. Ja przyjmuję prostą zasadę: przekaźnik służy zwykle do sterowania, stycznik do przełączania większego obciążenia, a wyłącznik do ochrony i ręcznego odłączania obwodu.
| Urządzenie | Główna funkcja | Typowe zastosowanie |
|---|---|---|
| Przekaźnik | Przełączanie małych lub średnich obciążeń | Sterowanie automatyką, sygnalizacja, elektronika |
| Stycznik | Częste załączanie większego prądu | Grzałki, oświetlenie, silniki, pompy |
| Wyłącznik nadprądowy | Ochrona przed przeciążeniem i zwarciem | Zabezpieczenie przewodów i obwodów |
| Wyłącznik silnikowy | Ochrona silnika przed przeciążeniem i zanikiem fazy | Napędy, wentylatory, pompy |
Stycznik może współpracować z zabezpieczeniami, ale ich nie zastępuje. Jeśli ktoś proponuje sam stycznik do ochrony silnika lub grzałki, traktuję to jako sygnał, że układ wymaga dokładniejszego sprawdzenia.
Jak dobrać stycznik do konkretnego odbiornika?
Największy błąd polega na kupieniu aparatu tylko dlatego, że na obudowie widnieje na przykład 40 A. Ta wartość ma sens dopiero po uwzględnieniu typu obciążenia, napięcia, sposobu pracy i liczby łączeń.
Najważniejsze parametry
- Prąd znamionowy powinien odpowiadać rzeczywistemu obciążeniu, z uwzględnieniem prądów rozruchowych.
- Napięcie cewki musi być zgodne z obwodem sterowania. Cewki 24 V AC, 24 V DC i 230 V AC nie są zamienne.
- Liczba biegunów zależy od tego, czy przełączana jest jedna faza, kilka faz czy również przewód neutralny.
- Kategoria użytkowania mówi, z jakim rodzajem odbiornika stycznik może bezpiecznie pracować.
- Styki pomocnicze są potrzebne, gdy układ ma sygnalizować stan, podtrzymywać załączenie albo blokować inne urządzenie.
- Trwałość elektryczna ma znaczenie przy częstym przełączaniu, na przykład przez termostat lub automatykę.
AC-1, AC-3 i inne oznaczenia
Kategoria AC-1 dotyczy głównie obciążeń rezystancyjnych lub lekko indukcyjnych, takich jak część grzałek. Kategoria AC-3 odnosi się przede wszystkim do silników klatkowych uruchamianych i wyłączanych podczas normalnej pracy.
Stycznik o prądzie 25 A w kategorii AC-1 nie musi mieć takich samych możliwości przy silniku pracującym w AC-3. Dla oświetlenia LED, transformatorów i urządzeń z dużym prądem udarowym również trzeba sprawdzić dane producenta, a nie kierować się samym symbolem amperów.
Przykładowy tok doboru
- Sprawdzam moc, napięcie i rodzaj odbiornika.
- Obliczam prąd roboczy, a przy silniku uwzględniam prąd rozruchowy.
- Wybieram kategorię użytkowania odpowiednią dla danego obciążenia.
- Dopasowuję napięcie cewki do sterownika, termostatu lub zegara.
- Sprawdzam zabezpieczenie przewodów, sposób montażu i miejsce na dodatkowe moduły.
W małej rozdzielnicy domowej często stosuje się styczniki modułowe o prądach znamionowych rzędu 20-63 A, ale nie jest to uniwersalny zakres dla każdego obciążenia. Ostateczny wybór zależy od konkretnego modelu, warunków pracy i instrukcji producenta.
Najczęstsze błędy przy montażu i użytkowaniu
Stycznik pracuje w obwodzie, w którym mogą występować napięcia niebezpieczne dla życia. Z tego powodu podłączenie i pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami, po odłączeniu zasilania i sprawdzeniu jego braku.
Dobór tylko na podstawie mocy
Dwie grzałki o podobnej mocy mogą stawiać stykom zupełnie inne wymagania niż silnik, pompa albo zestaw zasilaczy LED. Właśnie dlatego oprócz mocy sprawdzam charakter obciążenia i kategorię pracy.
Pomylenie cewki ze stykami głównymi
Cewka steruje ruchem aparatu, ale nie zasila odbiornika. Styki główne przenoszą prąd obciążenia, a styki pomocnicze służą do logiki sterowania. Błędne podłączenie może spowodować brak działania, zwarcie albo uszkodzenie cewki.
Brak ochrony przed zwarciem i przeciążeniem
Przed stycznikiem musi znajdować się odpowiednio dobrane zabezpieczenie zwarciowe. W przypadku silnika potrzebna jest dodatkowo ochrona przeciążeniowa, ponieważ sam stycznik nie wyłączy obwodu tylko dlatego, że silnik pracuje zbyt ciężko.
Zbyt częste łączenie lub głośna praca
Lekkie brzęczenie może wskazywać na problem z napięciem cewki, zabrudzeniem rdzenia albo zużyciem mechanicznym. Gdy stycznik zaczyna wyraźnie hałasować, grzać się lub sklejać styki, nie odkładałbym kontroli na później. Taki objaw może prowadzić do przegrzewania aparatu i awarii odbiornika.
Dobry stycznik zaczyna się od właściwego rozpoznania obciążenia
Najkrótsza odpowiedź brzmi tak: stycznik służy do bezpiecznego, zdalnego i częstego przełączania odbiorników o większej mocy. W domu szczególnie dobrze sprawdza się przy oświetleniu, ogrzewaniu, bojlerach, pompach i silnikach sterowanych przez automatykę.
Przed zakupem zapisuję zawsze cztery informacje: rodzaj odbiornika, jego prąd, napięcie cewki oraz kategorię użytkowania. Taki krótki zestaw danych zwykle wystarcza, aby uniknąć najdroższego błędu, czyli zamontowania aparatu, który formalnie ma odpowiedni prąd, ale nie jest przystosowany do rzeczywistego sposobu pracy instalacji.
