Gdy chcesz zapalać tę samą lampę na dole i na górze schodów, zwykły włącznik nie wystarczy. Pytanie, jak podłączyć włącznik schodowy, sprowadza się do poprawnego rozdzielenia przewodu fazowego, dwóch żył korespondencyjnych oraz przewodów N i PE, a także do bezpiecznej pracy przy instalacji 230 V. Poniżej pokazuję zasadę działania, typowy schemat, wariant z większą liczbą punktów sterowania i błędy, przez które układ nie działa prawidłowo.
Najważniejsze zasady poprawnego podłączenia oświetlenia schodowego
- Dwa łączniki schodowe pozwalają sterować jedną lampą z dwóch miejsc.
- Przewód fazowy trafia na zacisk L lub COM pierwszego łącznika.
- Dwie żyły korespondencyjne łączą zaciski L1 i L2 obu mechanizmów.
- Przewody N i PE prowadzi się do oprawy, a nie przez standardowy mechanizm łącznika.
- Przed pracą trzeba wyłączyć obwód i potwierdzić brak napięcia odpowiednim testerem.
Co naprawdę robi łącznik schodowy i kiedy go potrzebujesz
Łącznik schodowy, nazywany też dwukierunkowym, ma zwykle trzy zaciski. Jeden jest wspólny i bywa oznaczony jako L, COM albo symbolem pojedynczego styku. Dwa pozostałe, najczęściej L1 i L2, przełączają fazę między dwiema drogami.
W praktyce oznacza to, że naciśnięcie dowolnego klawisza zmienia stan obwodu. Światło można więc włączyć na dole, a wyłączyć na górze, bez wracania do pierwszego punktu. To rozwiązanie pasuje również do długiego korytarza, garażu albo przejścia między pomieszczeniami.
Nie należy mylić go ze zwykłym łącznikiem jednobiegunowym, który ma zazwyczaj dwa zaciski i tylko rozłącza lub załącza jeden obwód z jednego miejsca. Do sterowania z trzech lub większej liczby punktów potrzebne są dwa łączniki schodowe oraz jeden albo kilka łączników krzyżowych.Zanim dotkniesz przewodów przygotuj układ i zabezpiecz pracę
Najpierw wyłącz zabezpieczenie obwodu oświetleniowego w rozdzielnicy. Jeżeli nie masz pewności, który wyłącznik nadprądowy odpowiada za lampę, wyłącz główne zasilanie i zabezpiecz je przed przypadkowym włączeniem. Samo zgaszenie światła przełącznikiem nie oznacza, że w puszce nie ma napięcia.Brak napięcia sprawdzaj dwubiegunowym wskaźnikiem napięcia, a nie wyłącznie bezdotykowym próbnikiem. Tester trzeba sprawdzić przed pomiarem i po nim, a pomiar wykonać na wszystkich żyłach, które mogą znajdować się pod napięciem. Jeśli nie potrafisz zrobić tego bezpiecznie, na tym etapie kończy się samodzielny montaż.
Rozpoznaj przewody, ale nie ufaj wyłącznie kolorom
W nowej instalacji przewód fazowy L jest zwykle brązowy lub czarny, neutralny N niebieski, a ochronny PE żółto-zielony. Dwie żyły korespondencyjne mogą mieć inne kolory, na przykład czarny i szary. Kolor jest wskazówką, nie dowodem funkcji przewodu, szczególnie w starszym mieszkaniu albo po wcześniejszych przeróbkach.Przewodu żółto-zielonego nie wolno wykorzystywać jako żyły przełączanej. Niebieski także nie powinien zmieniać funkcji bez właściwego oznaczenia, a w starej instalacji jego rzeczywiste przeznaczenie trzeba potwierdzić pomiarem i analizą całego obwodu.
Przygotuj właściwy mechanizm i narzędzia
Potrzebujesz dwóch łączników schodowych, odpowiednich puszek, zacisków instalacyjnych oraz izolowanego śrubokręta. W obwodach oświetleniowych często spotyka się przewody o przekroju 1,5 mm², ale przekrój, zabezpieczenie i sposób prowadzenia instalacji muszą wynikać z projektu oraz istniejącego obwodu, a nie z samego wyglądu włącznika.
Przed zakupem sprawdź oznaczenia na konkretnym mechanizmie. Producenci stosują symbole L, COM, 1, 2, L1, L2 albo strzałki, dlatego podobny wygląd dwóch produktów nie gwarantuje identycznego opisu zacisków.

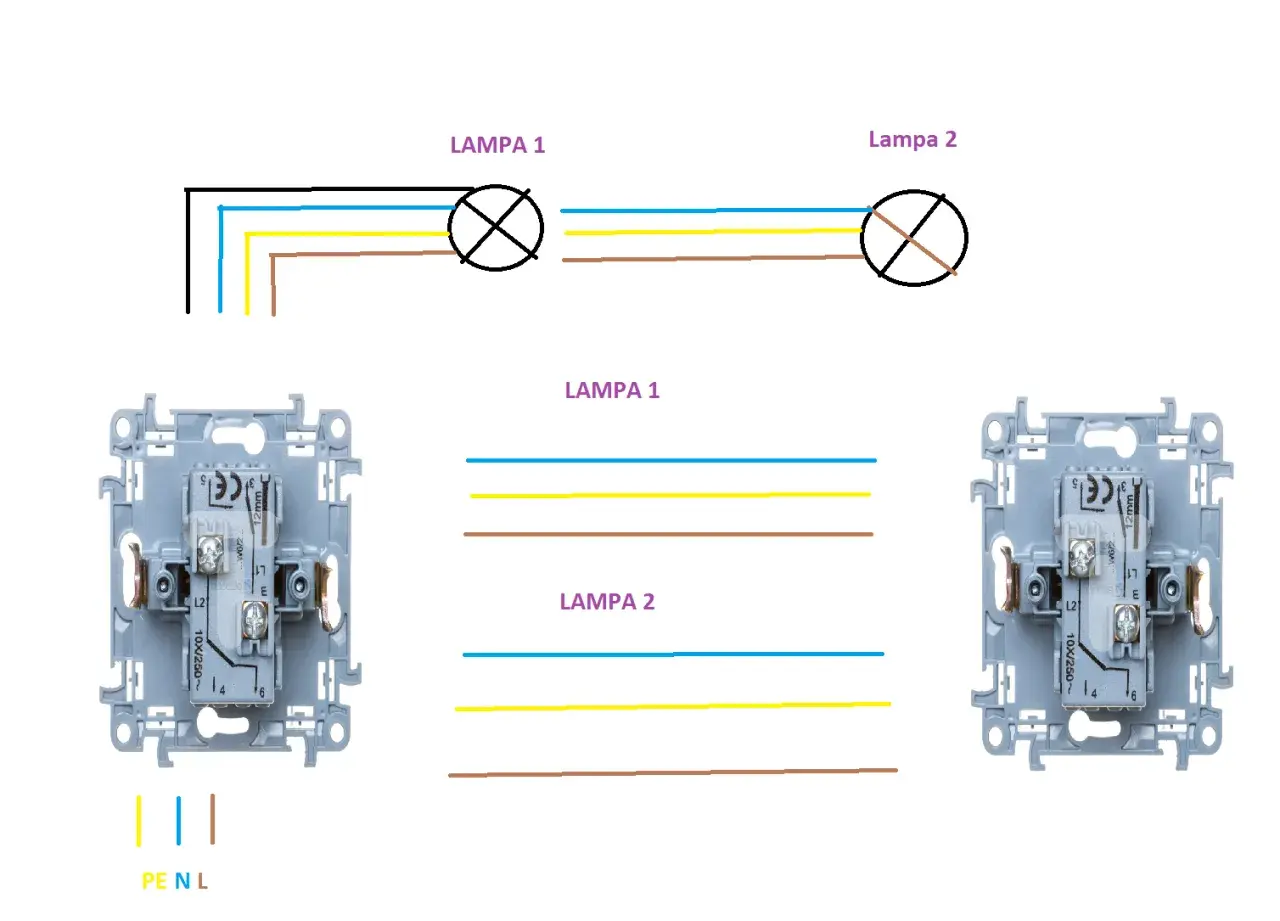

Schemat dwóch miejsc sterowania krok po kroku
Najczęściej stosowany układ składa się z zasilania, dwóch łączników schodowych i jednej lampy. Funkcje przewodów można przedstawić tak:
| Element | Połączenie | Rola w układzie |
|---|---|---|
| Faza L | Do zacisku L lub COM pierwszego łącznika | Doprowadza zasilanie do układu |
| Żyła korespondencyjna 1 | L1 pierwszego łącznika do L1 drugiego | Pierwsza droga przełączania fazy |
| Żyła korespondencyjna 2 | L2 pierwszego łącznika do L2 drugiego | Druga droga przełączania fazy |
| Wyjście do lampy | L lub COM drugiego łącznika | Przewód fazowy załączany przez układ |
| Neutralny N | Bezpośrednio do oprawy | Droga powrotna obwodu |
| Ochronny PE | Do zacisku ochronnego oprawy | Ochrona przy uszkodzeniu izolacji |
W typowym wariancie faza z rozdzielnicy trafia na zacisk wspólny pierwszego mechanizmu. Z zacisków L1 i L2 wychodzą dwie żyły do analogicznych zacisków drugiego łącznika, a z jego zacisku wspólnego wychodzi faza do lampy.
Przewody N i PE omijają mechanizmy i biegną do oprawy. Wyjątkiem może być specjalny mechanizm albo metalowa konstrukcja wymagająca połączenia ochronnego zgodnie z instrukcją producenta. Nie wolno łączyć przewodu ochronnego z neutralnym w puszce łącznika.
Dlaczego zamiana L1 z L2 nie zawsze oznacza awarię
Jeżeli zamienisz miejscami dwie żyły korespondencyjne na jednym z łączników, układ często nadal będzie przełączał lampę. Zmieni się jednak logika położenia klawiszy, więc jeden z nich może działać odwrotnie względem drugiego. Zamiana nie jest sposobem na naprawę błędnie podłączonego zacisku wspólnego.
Najczęstsza pomyłka polega na podłączeniu fazy do L1 lub L2 zamiast do L albo COM. Wtedy mechanizm może zachowywać się nietypowo, a drugi łącznik nie będzie prawidłowo sterował światłem. Po wykonaniu połączeń przewody powinny być uporządkowane, zaciski mocno dokręcone, a żadna odsłonięta żyła nie może wystawać poza zacisk.
Co zmienia układ z trzema lub większą liczbą punktów
Przy dwóch miejscach sterowania wystarczą dwa łączniki schodowe. Gdy chcesz dodać trzeci punkt, pomiędzy nimi montuje się łącznik krzyżowy. Nie zastępuje on łącznika schodowego, ponieważ ma inną funkcję i zwykle cztery zaciski przełączające.
| Liczba punktów | Potrzebne mechanizmy | Typowe zastosowanie |
|---|---|---|
| 2 | 2 łączniki schodowe | Dół i góra schodów |
| 3 | 2 schodowe i 1 krzyżowy | Schody z podestem lub długi korytarz |
| 4 | 2 schodowe i 2 krzyżowe | Kilka wejść do jednego ciągu komunikacyjnego |
Łączniki krzyżowe montuje się pomiędzy skrajnymi schodowymi, a przewody przechodzą przez ich pary zacisków zgodnie ze schematem producenta. Przy rozbudowie instalacji nie wystarczy dołożyć kolejnego zwykłego włącznika. Trzeba sprawdzić liczbę żył między puszkami, bo istniejąca instalacja może nie mieć przewodów potrzebnych do wykonania układu.
W praktyce przy dłuższych trasach ważniejszy od samego zakupu mechanizmu jest sposób prowadzenia przewodów. Jeśli puszki są już zabudowane, dorabianie dodatkowych żył może oznaczać kucie ścian albo zastosowanie sterowania elektronicznego, które wymaga sprawdzenia kompatybilności z lampą.
Błędy, przez które światło działa tylko częściowo
Podłączenie przewodu neutralnego do łącznika
W standardowym układzie łącznik rozłącza przewód fazowy, a nie neutralny. Przerwanie N może sprawić, że oprawa nadal będzie miała potencjał względem ziemi, mimo że światło jest zgaszone. To błąd funkcjonalny i bezpieczeństwa, dlatego przewód fazowy powinien być przewodem rozłączanym.
Oparcie się na starej kolorystyce
W starszych budynkach kolory przewodów bywają niezgodne z obecnym sposobem oznaczania albo instalacja może zawierać wspólną żyłę ochronno-neutralną PEN. Nie należy wtedy kopiować połączeń ze zdjęcia znalezionego w internecie. Taki obwód powinien ocenić elektryk, szczególnie gdy w rozdzielnicy brakuje osobnych przewodów N i PE.
Wymiana zwykłego łącznika na schodowy bez sprawdzenia trasy
Sam fakt, że mechanizm ma trzy zaciski, nie tworzy układu schodowego. Potrzebne są dwie niezależne żyły korespondencyjne między punktami oraz prawidłowo doprowadzona faza i wyjście do lampy. Jeżeli w puszce znajdują się tylko dwa przewody, najczęściej nie da się wykonać klasycznego połączenia bez przebudowy instalacji.
Przeczytaj również: Przeciwpożarowy wyłącznik prądu PWP - kiedy jest wymagany?
Ignorowanie problemów z lampami LED
Podświetlane łączniki i niektóre źródła LED mogą po wyłączeniu lekko świecić albo migać. Przyczyną bywa niewielki prąd płynący przez układ podświetlenia lub niezgodność elektronicznego zasilacza z mechanizmem. Pomaga zastosowanie elementu przewidzianego przez producenta, ale przypadkowe dokładanie kondensatora w puszce nie jest bezpieczną metodą naprawy.
Kiedy lepiej zakończyć pracę i wezwać elektryka
Nie podejmowałbym samodzielnych prób, gdy przewody są aluminiowe, kruche, nadpalone albo połączenia w puszce są nieczytelne. Tak samo postąpiłbym przy instalacji dwużyłowej, obecności PEN, braku pewności co do zabezpieczenia lub sytuacji, w której napięcie pojawia się na kilku obwodach jednocześnie.
Pomocy fachowca wymagają także przeróbki w rozdzielnicy, prowadzenie nowych przewodów pod tynkiem i montaż sterowania elektronicznego. Prawidłowo działające światło nie jest jeszcze dowodem, że instalacja została wykonana bezpiecznie. Po zmianach elektryk powinien sprawdzić ciągłość przewodów ochronnych, poprawność połączeń i działanie zabezpieczeń.
Jeśli wymieniasz tylko uszkodzony mechanizm w sprawnej, opisanej instalacji, zadanie jest prostsze, ale nadal trzeba odtworzyć dokładnie układ zacisków. Przed odłączeniem starego elementu zrób czytelne zdjęcie i oznacz każdą żyłę, nie zakładając, że przewód podłączony do konkretnego koloru pełni oczekiwaną funkcję.
Oznaczenia w puszce to mały krok, który ułatwia każdą późniejszą naprawę
Po zakończeniu prac zostaw w puszce czytelny opis przewodów, zwłaszcza gdy ich kolory są podobne albo instalacja była przebudowywana. Oznaczenia L, L1, L2, N i PE mogą oszczędzić dużo czasu przy kolejnej wymianie osprzętu.
Przed zamknięciem puszek sprawdź działanie z obu miejsc, a potem upewnij się, że klawisze nie mają luzu, zaciski nie grzeją się i nic nie iskrzy. Jeżeli światło miga, zabezpieczenie wyłącza się albo mechanizm wydaje trzaski, wyłącz obwód i nie używaj go do czasu znalezienia przyczyny.
Najważniejsza zasada jest prosta: w klasycznym układzie dwa łączniki przełączają fazę między zaciskiem wspólnym a dwiema żyłami korespondencyjnymi, natomiast N i PE prowadzą do oprawy. Gdy układ przewodów w domu nie pasuje do tego schematu, bezpieczniejsza i zwykle szybsza będzie diagnoza wykonana przez elektryka.
