Kabel w ziemi w peszlu czy bez? Praktyczne zasady układania

Przy prowadzeniu zasilania do garażu, altany, bramy albo oświetlenia ogrodu szybko pojawia się dylemat: kabel układać w peszlu czy bez dodatkowej osłony? Najczęściej decydują o tym nie przyzwyczajenia, lecz rodzaj kabla, głębokość wykopu, ryzyko uszkodzeń i możliwość późniejszej wymiany. Poniżej pokazuję, które rozwiązanie ma sens i jak wykonać trasę, żeby nie wracać do niej po pierwszym remoncie ogrodu.

Kabel w ziemi w peszlu czy bez niego

W typowej instalacji przydomowej wybrałbym kabel ziemny ułożony bezpośrednio w gruncie, ale tylko wtedy, gdy trasa ma właściwą głębokość, podsypkę i oznakowanie. Dodatkowa osłona nie jest automatycznie potrzebna na całej długości.

Peszel albo rura osłonowa poprawia ochronę mechaniczną, lecz nie naprawia błędów popełnionych przy wyborze przewodu. Jeśli ktoś zakopie zwykły YDY lub YDYp i wsunie go do przypadkowej, cienkiej rurki, nadal ma rozwiązanie o wątpliwej trwałości. Najpierw dobiera się kabel do ziemi, dopiero później osłonę.

Jaki kabel można zakopać bezpośrednio w gruncie

Do zasilania urządzeń na działce stosuje się kable o konstrukcji przeznaczonej do układania w ziemi. W instalacjach niskiego napięcia często spotyka się YKY 0,6/1 kV, a przy większych przekrojach także warianty aluminiowe, na przykład YAKY. Ostateczny przekrój zależy od mocy odbiorników, długości trasy, sposobu zabezpieczenia i dopuszczalnego spadku napięcia.

Do pojedynczej lampy ogrodowej nie dobierałbym kabla wyłącznie po tym, że „ma trzy żyły”. Liczy się również przekrój, żyła ochronna, warunki prowadzenia i zabezpieczenie obwodu. Przewód ochronny PE musi być poprowadzony zgodnie z projektem instalacji, a metalowe oprawy i elementy wymagające ochrony trzeba prawidłowo połączyć z układem ochronnym.

Przeczytaj również: Schemat instalacji internetowej w domu jednorodzinnym - plan sieci

Peszel nie jest zawsze rurą do ziemi

Potoczne określenie „peszel” obejmuje zarówno lekkie, karbowane rurki do prowadzenia przewodów w ścianie, jak i solidne rury osłonowe przeznaczone do gruntu. To dwie różne rzeczy. Do zakopania wybieram produkt, którego producent wyraźnie dopuszcza układanie w ziemi i podaje odporność na nacisk oraz warunki wilgotnościowe.

W praktyce lepiej sprawdza się sztywna lub elastyczna rura osłonowa typu DVR albo DVK niż cienki peszel, który łatwo zgnieść podczas zasypywania. Rurę trzeba też dobrać do średnicy kabla. Zbyt ciasna utrudni przeciąganie, a przy dłuższej trasie może uniemożliwić wymianę przewodu.

Kiedy dodatkowa osłona naprawdę się opłaca

Największą wartość rura osłonowa daje tam, gdzie kabel może zostać uszkodzony przez nacisk, ruch pojazdów albo późniejsze prace ziemne. Nie chodzi o to, by obudować nią każdy metr trasy, lecz by zabezpieczyć newralgiczne odcinki.

• Pod podjazdem i drogą, gdzie występuje nacisk kół oraz ryzyko późniejszego frezowania lub utwardzania nawierzchni.
• Przy wejściu do budynku, fundamencie i ścianie, gdzie kabel zmienia kierunek i jest bardziej narażony na uszkodzenie.
• Na skrzyżowaniu z inną instalacją, szczególnie wodociągiem, kanalizacją, gazem lub istniejącym kablem.
• W miejscach płytkiego ułożenia, jeśli nie da się zachować wymaganej głębokości.
• W pobliżu korzeni i przyszłych nasadzeń, gdy trasa może zostać naruszona przez prace ogrodowe.
• Na długiej trasie z planowaną rozbudową, gdy rura z pilotem pozwoli później dołożyć przewód bez rozkopywania całej działki.

Pod drogą sama rura nie oznacza, że można wykonać płytki wykop. Dla kabli prowadzonych w osłonie pod jezdnią przyjmuje się zwykle co najmniej 80 cm do górnej powierzchni rury, choć projekt, zarządca drogi lub warunki lokalne mogą wymagać więcej. Końce osłony trzeba zabezpieczyć przed wsypywaniem się piasku i mułu, ale nie należy bezmyślnie zamykać jej pianą montażową.

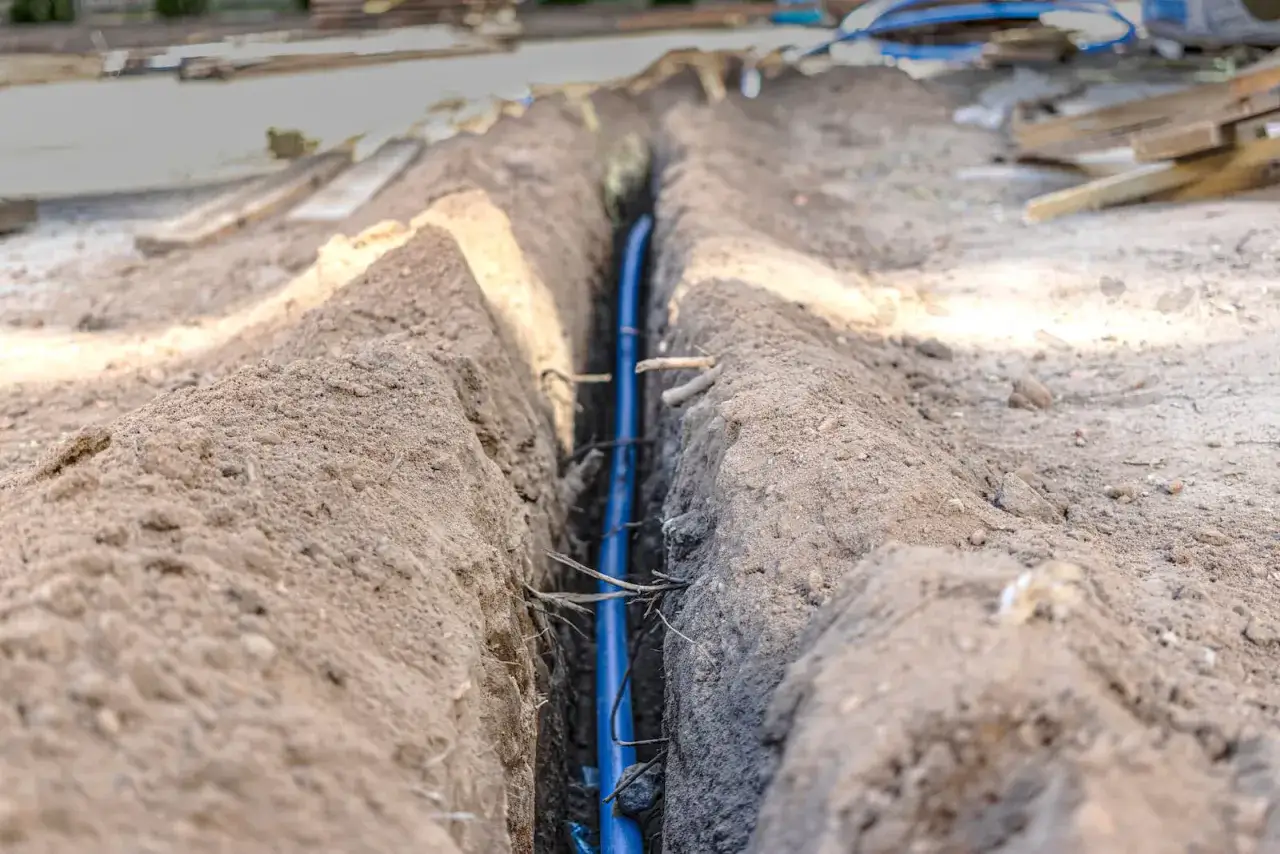

Jak przygotować wykop i ułożyć kabel

Sam sposób wykonania wykopu często decyduje o trwałości bardziej niż obecność peszla. Kabel nie powinien leżeć na ostrych kamieniach, gruzie ani kawałkach betonu. W nierównym gruncie przygotowuję warstwę piasku o grubości około 10 cm, układam kabel z łagodnymi łukami i przykrywam go kolejną warstwą piasku.

1. Wyznaczam trasę i sprawdzam, czy w jej przebiegu nie ma istniejących przewodów oraz rur.
2. Wykonuję wykop o głębokości dopasowanej do miejsca prowadzenia kabla.
3. Usuwam kamienie i ostre elementy z dna.
4. Układam podsypkę z piasku, zwykle minimum 10 cm pod kablem.
5. Rozwijam kabel bez skręcania i bez naprężania.
6. Przykrywam go około 10-centymetrową warstwą piasku.
7. Układam taśmę ostrzegawczą, najczęściej niebieską dla linii do 1 kV, około 25-35 cm nad kablem.
8. Zasypuję wykop gruntem bez gruzu i odtwarzam nawierzchnię.

Dla kabla do 1 kV prowadzonego poza użytkami rolnymi przyjmuje się zazwyczaj minimum 70 cm, mierzone od powierzchni terenu do górnej powierzchni kabla. Pod chodnikiem lub drogą rowerową dla instalacji oświetleniowej spotyka się wartość 50 cm, natomiast pod drogą kołową kabel powinien znaleźć się w odpowiedniej rurze i na większej głębokości.

Podane wartości nie zwalniają z dopasowania rozwiązania do konkretnej inwestycji. Przy przyłączu domu, dłuższej trasie, wspólnym wykopie z innymi instalacjami albo przejściu przez drogę publiczną potrzebny jest projekt i uzgodnienia. Przed zasypaniem warto zrobić zdjęcia trasy z punktami odniesienia, bo później bardzo ułatwiają bezpieczne kopanie.

Najczęstsze błędy przy prowadzeniu kabla pod ziemią

Pierwszy błąd to zakopanie przewodu przeznaczonego do wnętrz. Wilgoć może dostać się do konstrukcji kabla przez uszkodzenia, zakończenia albo nieszczelności, a zwykła rura nie zmieni jego przeznaczenia. Nie stosuję YDY jako zamiennika kabla ziemnego, nawet jeśli odcinek ma być dodatkowo osłonięty.

Drugim problemem jest prowadzenie kabla zbyt płytko, bo wykop wydawał się uciążliwy. Osłona pomaga w miejscu kolizji lub przejścia, ale nie powinna być wymówką do zmniejszania głębokości na całej trasie. Trzeci błąd to brak taśmy ostrzegawczej. Dla osoby kopiącej po kilku latach jest ona często jedynym sygnałem, że pod łopatą znajduje się instalacja.

• Nie układaj kabla na gruzie ani bezpośrednio przy ostrych kamieniach.
• Nie zalewaj końców rury przypadkową pianą montażową.
• Nie wykonuj połączeń i muf w miejscu, które będzie stale zalewane wodą.
• Nie prowadź kabla „na skróty” przez strefę korzeniową bez przemyślenia przyszłych prac.
• Nie dobieraj przekroju wyłącznie do mocy lampy, pomijając długość przewodu i spadek napięcia.

Zwracam też uwagę na promień gięcia. Kabel ziemny, szczególnie o większym przekroju, nie lubi ostrych załamań. Rura powinna mieć łagodne łuki, a przy długim odcinku najlepiej od razu zostawić pilot do późniejszego przeciągania.

Co wybrać przy domu, ogrodzie i garażu

Przy prostym zasilaniu garażu oddalonego od domu o kilkanaście metrów rozsądny będzie kabel ziemny bez osłony na głównej trasie oraz rura przy wejściu do obu budynków. Taki wariant jest prosty, dobrze chłodzony i nie generuje dodatkowych problemów z wodą w rurze.

Przy oświetleniu ogrodu często prowadzi się kilka obwodów. Jeśli planujesz później lampy, automatykę bramy albo kamery, rozsądniej od razu zakopać dodatkową rurę rezerwową z pilotem. Jej koszt jest niewielki w porównaniu z ponownym rozbieraniem kostki lub przekopywaniem trawnika.

Pod podjazdem i tarasem wybrałbym mocną rurę osłonową o długości pozwalającej na późniejszą wymianę kabla. Nie kończyłbym jej dokładnie pod krawędzią nawierzchni, lecz wyprowadził poza strefę obciążenia. W tym miejscu osłona nie jest ozdobą, tylko realnym zabezpieczeniem przed kosztowną naprawą.

Decyzja, której nie trzeba będzie poprawiać po zasypaniu

Jeśli trasa jest prawidłowo zaplanowana, a użyty kabel ma oznaczenie dopuszczające pracę w ziemi, bezpośrednie ułożenie w gruncie jest poprawnym rozwiązaniem. Peszel lub rura osłonowa są potrzebne przede wszystkim tam, gdzie występuje zwiększone ryzyko uszkodzenia, ograniczona głębokość albo potrzeba późniejszej wymiany.

Moja praktyczna zasada jest prosta: kabel ziemny bez osłony na spokojnym odcinku, solidna rura przy budynku, podjazdem i każdą przyszłą kolizją. Do tego piasek, taśma ostrzegawcza, dokumentacja zdjęciowa oraz sprawdzenie instalacji przez elektryka przed uruchomieniem. To właśnie poprawne wykonanie trasy, a nie sam peszel, daje bezpieczeństwo i trwałość.
