Stare, dwużyłowe gniazdo z bolcem ochronnym może wyglądać jak współczesne, ale sposób jego podłączenia ma ogromne znaczenie dla bezpieczeństwa. Wyjaśniam, na czym polega zerowanie gniazdka, czym różni się od prawdziwego uziemienia, kiedy takie rozwiązanie bywa dopuszczalne i dlaczego jego ocenę najlepiej połączyć z pomiarami elektrycznymi.
Najważniejsze informacje o ochronie starego gniazda
- Zerowanie wykorzystuje wspólny przewód PEN, który pełni funkcję neutralną i ochronną.
- Nie jest tym samym co uziemienie z osobnym przewodem PE.
- W nowej instalacji przewodów N i PE nie wolno łączyć w gniazdku.
- Skuteczność ochrony potwierdza się przez pomiary ciągłości i impedancji pętli zwarcia, a nie przez samo sprawdzenie obecności bolca.
- Przerwanie przewodu PEN może spowodować pojawienie się niebezpiecznego napięcia na obudowie urządzenia.
Na czym polega zerowanie gniazdka
W starszych instalacjach elektrycznych stosowano układ TN-C, w którym jeden przewód PEN łączył funkcję przewodu neutralnego N i ochronnego PE. W praktyce ochronny bolec gniazda łączono z tym wspólnym przewodem, aby w razie uszkodzenia izolacji prąd zwarciowy mógł popłynąć drogą ochronną i zadziałało zabezpieczenie nadprądowe.
To rozwiązanie bywa nazywane zerowaniem, ale nie tworzy osobnego uziemienia. Ochrona zależy od ciągłości przewodu PEN, jakości zacisków oraz prawidłowego działania zabezpieczeń. Jeśli przewód zostanie przerwany przed gniazdem, metalowa obudowa podłączonego urządzenia może znaleźć się pod napięciem.
Właśnie dlatego sam bolec nie jest dowodem, że instalacja jest bezpieczna. W swojej praktyce za znacznie ważniejsze uznaję sprawdzenie całego obwodu niż ocenę wyglądu osprzętu. Nowe gniazdo zamontowane w starej puszce może poprawić wygodę, ale nie naprawi wadliwego przewodu.
Jak rozpoznać układ instalacji przed jakąkolwiek przeróbką

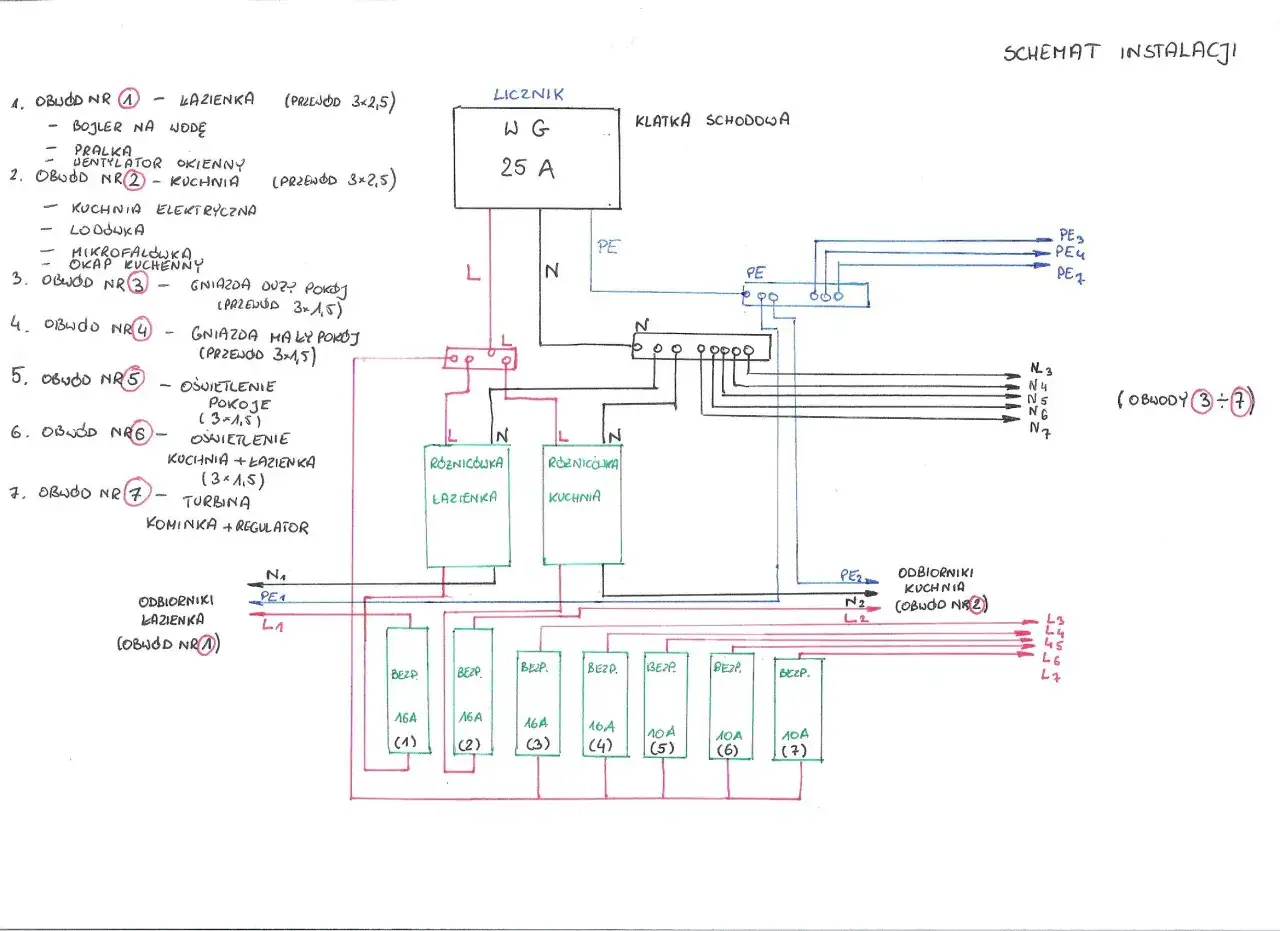

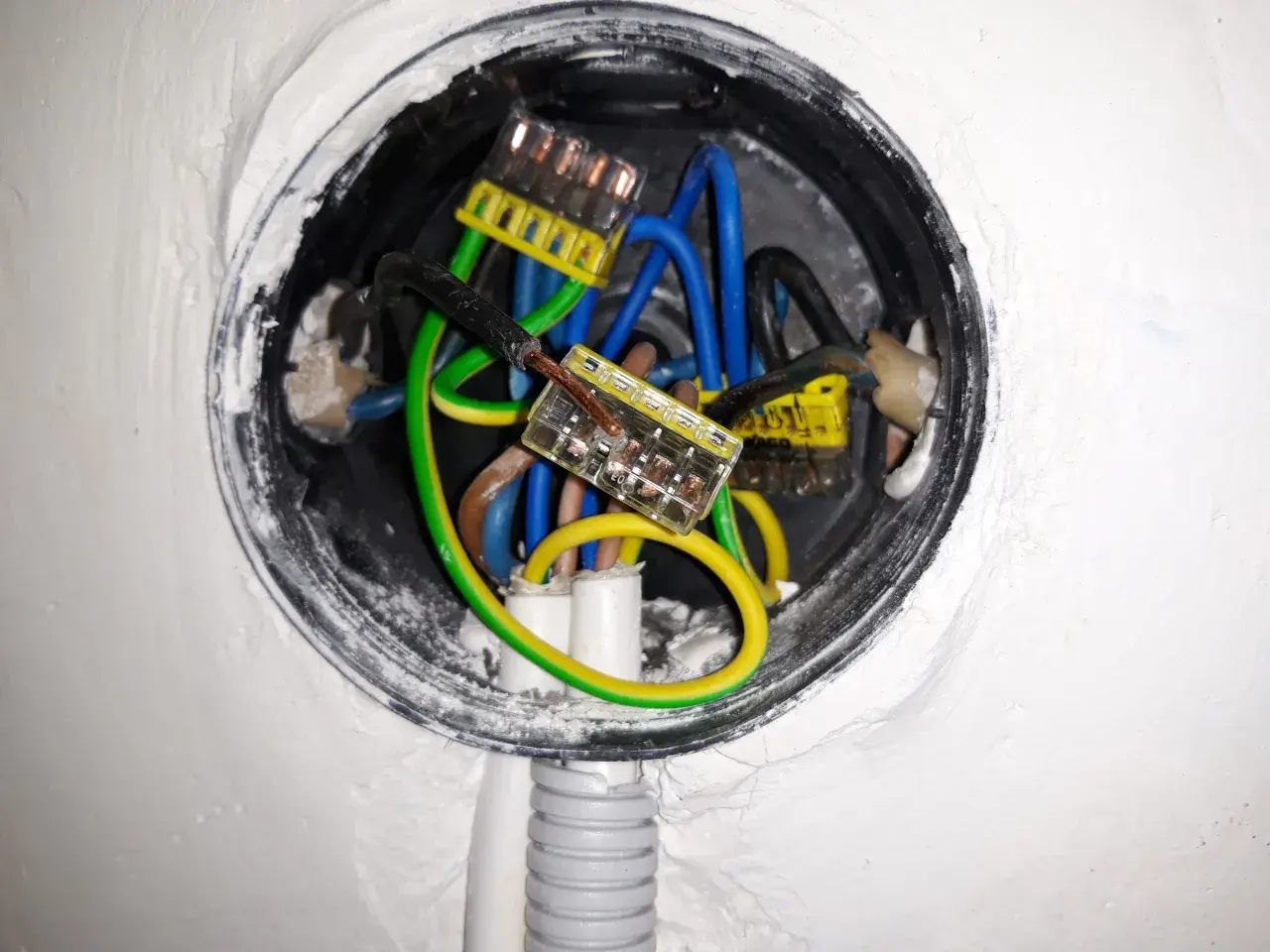

Najpierw trzeba ustalić, ile przewodów dochodzi do gniazda i gdzie zostało wykonane rozdzielenie przewodu PEN. Nie wolno jednak opierać się wyłącznie na kolorach żył, ponieważ w starych instalacjach oznaczenia często są niezgodne z dzisiejszą praktyką albo zostały zmienione podczas wcześniejszych remontów.
| Układ | Przewody przy gnieździe | Co oznacza dla ochrony |
|---|---|---|
| TN-C | L oraz wspólny PEN | Stosuje się starszy sposób ochrony, którego skuteczność zależy od ciągłości PEN. |
| TN-S | L, N oraz osobny PE | Przewód ochronny PE i neutralny N są rozdzielone. Nie wykonuje się mostka w gnieździe. |
| TN-C-S | Rozdział PEN na PE i N następuje wcześniej | Za punktem rozdziału prowadzi się osobne przewody, a ich ponowne łączenie jest błędem. |
Jeżeli do puszki dochodzą trzy żyły, nie oznacza to automatycznie, że instalacja jest prawidłowa. Liczy się także sposób podłączenia w rozdzielnicy, obecność wyłącznika różnicowoprądowego oraz stan przewodów. Wyłącznik różnicowoprądowy nie zastępuje przewodu ochronnego i nie naprawia błędnego połączenia N z PE.
W budynkach z lat 60., 70. i 80. często spotyka się obwody dwużyłowe, ale wiek budynku nie daje pewnej odpowiedzi. Instalacja mogła być częściowo modernizowana, a pojedyncze pomieszczenia mogą mieć zupełnie inny układ niż reszta mieszkania.
Kiedy takie rozwiązanie może mieć sens
W istniejącym obwodzie TN-C połączenie ochronne może być rozważane podczas wymiany uszkodzonego gniazda albo montażu gniazda ze stykiem ochronnym. Warunkiem jest potwierdzenie, że przewód PEN ma ciągłość, połączenia są pewne, a impedancja pętli zwarcia mieści się w wymaganych granicach dla zastosowanego zabezpieczenia.
Profesjonalna ocena zwykle obejmuje identyfikację układu sieci, oględziny puszek i rozdzielnicy, sprawdzenie ciągłości przewodu ochronnego oraz pomiar skuteczności ochrony przeciwporażeniowej. Dopiero taki zestaw informacji pozwala stwierdzić, czy rozwiązanie działa, czy tylko sprawia wrażenie poprawnego.
Nie należy traktować zerowania jako sposobu na modernizację całego mieszkania. Przy generalnym remoncie rozsądniejszym kierunkiem jest wykonanie nowego obwodu trójżyłowego z osobnym PE i odpowiednim zabezpieczeniem. Stare rozwiązanie może być oceniane w konkretnym, istniejącym obwodzie, ale nie powinno być bezrefleksyjnie powielane w nowych częściach instalacji.
Jak wygląda bezpieczna kontrola i wykonanie
Przy pracy przy gnieździe elektryk najpierw wyłącza właściwy obwód i sprawdza brak napięcia odpowiednim przyrządem. Samo opuszczenie wyłącznika nadprądowego nie wystarcza, ponieważ opis rozdzielnicy może być błędny, a obwody mogą zostać połączone inaczej niż zakładano.
Przeczytaj również: Rozdzielnica w mieszkaniu - jak ją dobrze zaplanować?
Co powinno zostać sprawdzone
- układ sieciowy i sposób doprowadzenia przewodu PEN, PE oraz N,
- stan izolacji i zacisków w gnieździe oraz puszkach,
- ciągłość przewodu ochronnego lub PEN,
- impedancja pętli zwarcia, czyli parametr pokazujący, czy zabezpieczenie odłączy zasilanie odpowiednio szybko,
- działanie wyłącznika różnicowoprądowego, jeśli występuje w obwodzie,
- prawidłowe podłączenie przewodu fazowego, neutralnego i ochronnego.
W starym układzie TN-C elektryk może wykonać połączenie ochronne w gnieździe, ale sposób prowadzenia przewodu i kolejność zacisków mają znaczenie. W nowej instalacji przewód PE prowadzi się bezpośrednio do styku ochronnego, a N do zacisku roboczego. Nie wolno wykonywać mostka N-PE za wyłącznikiem różnicowoprądowym, ponieważ może to powodować jego samoczynne zadziałanie albo pozbawić ochronę prawidłowego działania.
Po zakończeniu prac potrzebny jest pomiar, a nie tylko próba z lampką czy prostym testerem napięcia. Takie przyrządy mogą wykazać obecność napięcia, lecz nie potwierdzają skuteczności ochrony przeciwporażeniowej.
Najczęstsze błędy przy starych gniazdach
Najbardziej ryzykownym błędem jest połączenie przewodu neutralnego z ochronnym bez sprawdzenia, z jakim układem mamy do czynienia. Taki mostek może wyglądać poprawnie, a mimo to być wykonany za miejscem rozdziału przewodów albo za różnicówką.
- Łączenie N i PE w nowej instalacji zamiast doprowadzenia osobnego przewodu ochronnego.
- Wykorzystanie rur wodnych lub gazowych jako zastępczego uziemienia.
- Podłączanie bolca do przypadkowej żyły tylko dlatego, że ma niebieską izolację.
- Montowanie gniazda bez sprawdzenia, czy przewód PEN nie jest już luźny lub nadpalony.
- Zakładanie, że wyłącznik różnicowoprądowy rozwiąże każdy problem starej instalacji.
- Wymiana jednego gniazda bez oceny kolejnych gniazd zasilanych z tego samego obwodu.
Szczególnie niebezpieczne jest używanie metalowych rur jako przewodu ochronnego. Rury mogą być wykonane z tworzywa, mieć izolujące odcinki albo zostać wymienione podczas remontu. Instalacja wodna nie jest przewodem PE, nawet jeśli kiedyś takie praktyki spotykało się w starych budynkach.
Niepokój powinny wzbudzić także grzanie się gniazda, trzaski, zapach spalenizny, migotanie urządzeń albo lekkie „szczypanie” przy dotknięciu obudowy. W takiej sytuacji trzeba odłączyć odbiornik i zlecić sprawdzenie obwodu, zamiast dokręcać zaciski na własną rękę.
Ile kosztuje sprawdzenie lub modernizacja gniazda
Cena zależy od tego, czy chodzi o prostą wymianę osprzętu, wykonanie pomiaru, czy doprowadzenie nowego przewodu od rozdzielnicy. Orientacyjne stawki spotykane w Polsce w 2026 roku wyglądają następująco:
| Zakres prac | Orientacyjny koszt netto | Od czego zależy cena |
|---|---|---|
| Wymiana gniazda w gotowej instalacji | 40-85 zł | Rodzaj osprzętu, dojazd i liczba punktów. |
| Nowy punkt z przewodem i kuciem | 140-240 zł | Długość trasy, rodzaj ściany i zakres prac wykończeniowych. |
| Pomiar pojedynczego punktu | około 15-35 zł | Najczęściej taniej przy pomiarze całego obwodu lub mieszkania. |
| Modernizacja kilku obwodów | wycena indywidualna | Stan rozdzielnicy, liczba obwodów, różnicówki i konieczność kucia. |
Są to wartości orientacyjne, zwykle bez materiałów i dodatkowych napraw tynku. W Gdańsku oraz innych dużych miastach koszt może wzrosnąć przez dojazd, trudny dostęp do puszki albo konieczność pracy w starej, wielokrotnie przerabianej instalacji.
Jeżeli elektryk proponuje samo „zmostkowanie bolca” bez identyfikacji układu i pomiaru, poprosiłbym o dokładniejsze sprawdzenie. Najtańsza usługa nie zawsze jest najtańszym rozwiązaniem, jeśli po kilku miesiącach trzeba usuwać przegrzane połączenie albo modernizować obwód od początku.
Co zrobić, gdy instalacja ma tylko dwa przewody
Najbezpieczniej zlecić ocenę całego obwodu osobie z odpowiednimi kwalifikacjami. Fachowiec powinien ustalić, czy istniejący układ TN-C spełnia warunki dalszej eksploatacji, czy można bezpiecznie wymienić osprzęt, oraz czy lepiej poprowadzić nowy przewód od rozdzielnicy.
Przy okazji remontu kuchni, łazienki albo pokoju z komputerem warto zaplanować modernizację większego fragmentu instalacji, a nie tylko pojedynczego gniazda. Nowe obwody powinny mieć osobny przewód ochronny, właściwe zabezpieczenie i ochronę różnicowoprądową dobraną do warunków pracy.
Do czasu kontroli nie podłączałbym do podejrzanego gniazda urządzeń z metalową obudową, takich jak pralka, bojler, piekarnik czy elektronarzędzia. W instalacjach dwużyłowych największe znaczenie ma nie sam wygląd gniazda, lecz ciągłość przewodu ochronno-neutralnego i potwierdzona pomiarem skuteczność zabezpieczenia.
Jak rozsądnie podejść do starego gniazda
Jeśli bolec ochronny znajduje się w starym mieszkaniu, nie zakładaj ani że działa prawidłowo, ani że z definicji jest bezużyteczny. Najpierw trzeba rozpoznać układ, ocenić stan przewodów i wykonać pomiary. Dopiero wtedy można zdecydować, czy wystarczy wymiana osprzętu, czy potrzebny jest nowy obwód.
W przypadku remontu generalnego wybrałbym instalację z rozdzielonymi przewodami PE i N. Przy drobnej naprawie istniejącego obwodu dopuszczalne rozwiązanie zależy od jego parametrów i wykonania, dlatego nie warto kopiować przypadkowego mostka znalezionego w innym gnieździe.
Prąd nie wybacza skrótów. Kilkanaście minut diagnostyki i prosty protokół z pomiarów dają znacznie więcej pewności niż sam bolec, neonówka albo zapewnienie poprzedniego właściciela, że „od lat tak działa”.
