Gdy w domu jest kilka lub kilkanaście rolet, chodzenie od okna do okna szybko przestaje być wygodne. Dobrze zaplanowany układ pozwala sterować każdą roletą lokalnie, a jednocześnie opuszczać lub podnosić całą grupę jednym przyciskiem. Poniżej pokazuję, jak czytać schemat centralnego sterowania roletami, jakie przewody i urządzenia przewidzieć oraz których błędów unikać.
Najważniejsze zasady poprawnego sterowania roletami
- Każda roleta powinna mieć własny sterownik lub niezależny kanał.
- Przycisk centralny wysyła sygnał do sterowników, a nie zasila bezpośrednio wszystkich silników.
- Nie wolno łączyć równolegle przewodów kierunku góra i dół kilku napędów.
- W nowym domu najlepiej zaplanować przewody od razu w fazie projektu instalacji.
- W istniejącym budynku wygodną alternatywą bywają moduły dopuszkowe lub system bezprzewodowy.
- Prace przy instalacji 230 V powinien wykonać elektryk, a schemat trzeba dopasować do konkretnego sterownika.

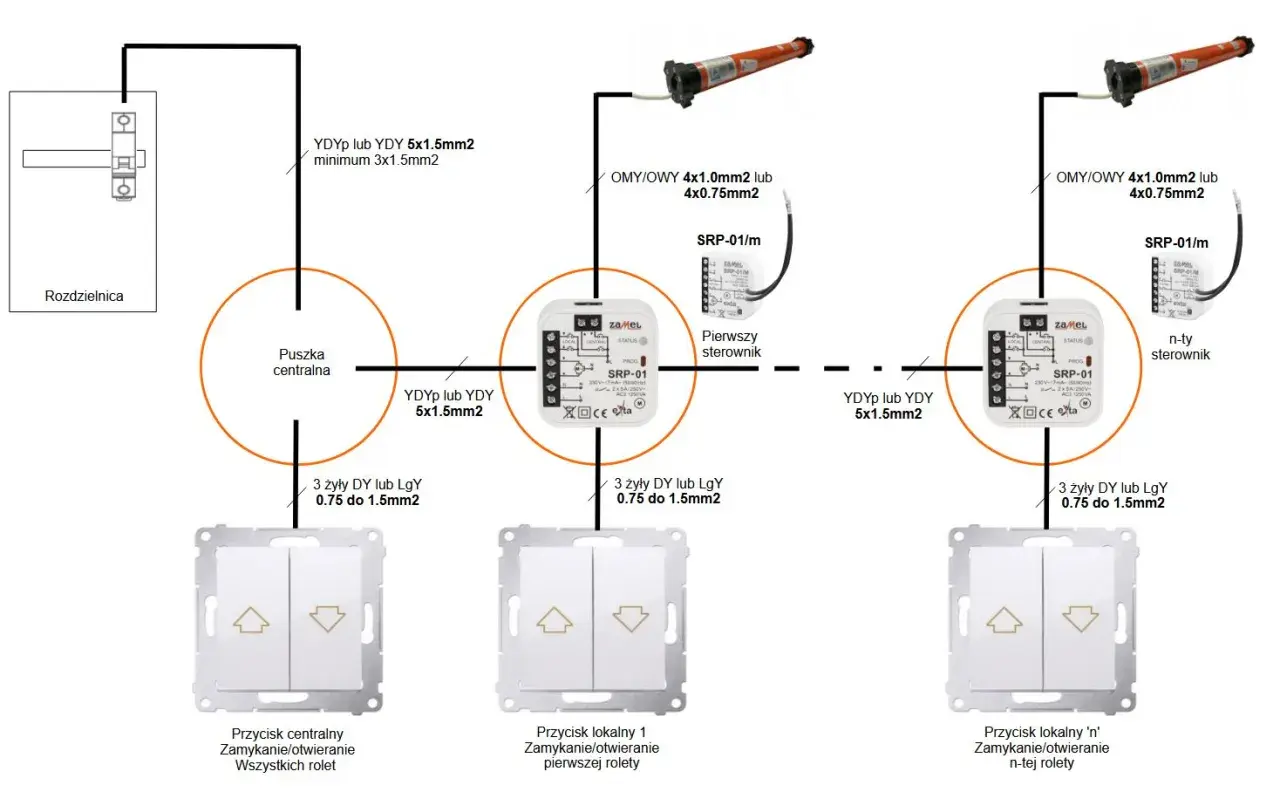

Jak czytać schemat centralnego sterowania roletami
Typowy napęd rolety zewnętrznej ma silnik rurowy z osobnymi wejściami dla kierunku góra i dół. Do działania potrzebuje również przewodu neutralnego oraz ochronnego. Sterownik przełącza fazę na jeden z dwóch przewodów kierunkowych i powinien blokować jednoczesne podanie napięcia na oba wejścia.
Najprostszy schemat można przedstawić tak:
ZASILANIE 230 V
L N PE
| | |
[zabezpieczenie instalacji]
|
+------ [sterownik rolety 1] ------ [silnik 1]
|
+------ [sterownik rolety 2] ------ [silnik 2]
|
+------ [sterownik rolety 3] ------ [silnik 3]
[przycisk lokalny przy oknie] --------> sterownik konkretnej rolety
[przycisk centralny lub automatyka] --> wejścia centralne sterownikówTo schemat poglądowy, a nie instrukcja podłączenia konkretnego modelu. W jednym systemie wejście centralne może pracować na napięciu sieciowym, w innym będzie to impuls sterujący albo komunikat przesyłany magistralą. Oznaczenia zacisków zawsze trzeba odczytać z dokumentacji producenta.
| Element | Rola w instalacji | Na co uważać |
|---|---|---|
| Napęd rurowy | Porusza pancerzem rolety w dwóch kierunkach | Nie każdy silnik obsługuje identyczny sposób sterowania |
| Sterownik roletowy | Przełącza kierunek pracy i zapewnia blokadę góra/dół | Powinien być dobrany do napięcia i mocy napędu |
| Przycisk lokalny | Pozwala sterować jedną roletą przy oknie | Potrzebny jest przycisk roletowy, nie zwykły łącznik światła |
| Sterowanie centralne | Wysyła polecenie do jednej grupy albo wszystkich rolet | Nie powinno bezpośrednio zwierać wyjść silników |
| Zabezpieczenia | Chronią obwód przed skutkami zwarcia i przeciążenia | Dobiera się je do całej instalacji, nie tylko do liczby rolet |
Najważniejsza zasada jest prosta: jeden silnik, jeden niezależny kanał sterowania. Dzięki temu można zatrzymać roletę w dowolnym położeniu, sterować nią lokalnie i jednocześnie przypisać ją do grupy, na przykład „parter”, „sypialnie” albo „elewacja południowa”.
Który wariant instalacji pasuje do domu
Centralne sterowanie można zbudować na kilka sposobów. Różnią się nie tylko ceną, ale przede wszystkim sposobem prowadzenia przewodów, możliwościami rozbudowy i zachowaniem systemu po awarii automatyki.
| Wariant | Gdzie sprawdzi się najlepiej | Zalety | Orientacyjny koszt urządzeń w 2026 roku |
|---|---|---|---|
| Moduły dopuszkowe | Modernizacja gotowego domu | Nie wymagają dużej rozdzielnicy, można zachować przyciski lokalne | Około 80-250 zł za roletę |
| Sterowniki na szynie DIN | Nowa instalacja i większy budynek | Łatwy dostęp serwisowy, uporządkowana rozdzielnica, wygodne grupowanie | Około 120-350 zł za kanał |
| System smart home | Dom z automatyką, czujnikami i aplikacją | Harmonogramy, sceny, sterowanie z telefonu, integracja z innymi urządzeniami | Około 150-500 zł za kanał plus centrala lub hub |
| Rozwiązanie bezprzewodowe | Remont bez możliwości kucia ścian | Mało przewodów sterujących, szybka modernizacja | Około 150-600 zł za punkt |
Podane kwoty dotyczą orientacyjnie urządzeń, bez napędów, przewodów i robocizny. Przy gotowej instalacji montaż jednego punktu może kosztować około 150-350 zł, natomiast wykonanie nowych tras przewodów, zmian w rozdzielnicy i konfiguracji systemu często podnosi koszt do 300-800 zł za punkt.
Najbardziej przewidywalny jest dla mnie układ przewodowy. Działa nawet wtedy, gdy nie ma internetu, a awaria jednego sterownika zwykle nie wyłącza całego domu. System bezprzewodowy jest wygodny podczas remontu, lecz trzeba zaakceptować zależność od zasilania modułów, zasięgu radiowego i konkretnego ekosystemu.
Przy ośmiu roletach prosty system przewodowy może zamknąć się w kwocie około 1500-4000 zł za automatykę i montaż. Rozwiązanie smart home z centralą, konfiguracją i dodatkowymi czujnikami może kosztować około 3000-8000 zł. Duże różnice wynikają z marki, rodzaju napędów, liczby grup i tego, czy przewody są już przygotowane.
Co zaplanować przed ułożeniem przewodów
Najdroższe błędy powstają zwykle przed zakupem sterowników. Zanim elektryk zacznie układać przewody, trzeba ustalić liczbę rolet, grup oraz sposób sterowania lokalnego. Inaczej projektuje się dom z sześcioma roletami na jednym piętrze, a inaczej budynek z roletami, żaluzjami fasadowymi i automatyką pogodową.
Rozdzielnica i podział na obwody
Sterowniki na szynie DIN wymagają miejsca w rozdzielnicy. Dobrze zostawić zapas na dodatkowe moduły, ponieważ w praktyce często dochodzą później rolety tarasowe, markiza, brama albo czujnik nasłonecznienia. Rezerwa kilku modułów kosztuje niewiele na etapie budowy, a może uchronić przed przebudową całej rozdzielnicy.
Liczba obwodów i zabezpieczeń zależy od projektu instalacji, obciążenia oraz zastosowanych urządzeń. Nie należy automatycznie podłączać wszystkich napędów pod jeden przypadkowy obwód tylko dlatego, że pojedynczy silnik pobiera niewielki prąd. Ostateczny dobór zabezpieczeń powinien uwzględniać także przewody i warunki zwarciowe.
Przewody do silników i przycisków
W instalacjach roletowych spotyka się przewody cztero- i pięciożyłowe, ale ich liczba zależy od wybranego systemu, miejsca montażu sterownika i sposobu prowadzenia obwodu. Nie warto kupować przewodów przed wyborem sterowania, bo rozwiązanie dopuszkowe może wymagać innego układu niż moduły w rozdzielnicy.
Przy każdym oknie trzeba przewidzieć miejsce na puszkę, dostęp do przewodu silnika i ewentualny przycisk lokalny. Jeżeli planowana jest automatyka smart home, dobrze doprowadzić także przewód neutralny do puszek, ponieważ część modułów wymaga stałego zasilania.
Grupy i scenariusze
Najwygodniej ustalić grupy jeszcze przed tynkowaniem. Przykładowy podział może wyglądać tak:
- wszystkie rolety w domu,
- parter i piętro,
- salon z kuchnią,
- rolety od strony ogrodu,
- rolety sypialni,
- osobno drzwi tarasowe i duże przeszklenia.
Sam przycisk centralny może mieć funkcję „góra”, „dół” oraz „stop”, ale nie każdy sterownik interpretuje te polecenia w taki sam sposób. W systemie inteligentnym można dodać harmonogramy i czujnik słońca, jednak automatyka nie powinna zastępować ręcznego sterowania przy wyjściach, oknach balkonowych ani w sytuacjach awaryjnych.
Jak uruchomić układ i uniknąć błędów
Przy instalacji 230 V nie podaję jednego uniwersalnego układu zacisków, ponieważ różnice między sterownikami są zbyt duże. Mogę natomiast wskazać bezpieczną kolejność prac, która ogranicza ryzyko pomyłek.
- Odłącz zasilanie i sprawdź brak napięcia odpowiednim przyrządem.
- Oznacz przewody każdej rolety, zanim zostaną podłączone w rozdzielnicy.
- Zamontuj sterownik zgodnie z jego instrukcją i sprawdź wymagany typ przycisku.
- Uruchom każdą roletę osobno, bez aktywowania grup centralnych.
- Zweryfikuj kierunek pracy. Jeżeli przycisk „góra” powoduje opuszczanie, trzeba skorygować przewody zgodnie z instrukcją urządzenia.
- Sprawdź działanie funkcji stop, lokalnego sterowania i wszystkich grup.
- Na końcu przetestuj zachowanie po zaniku zasilania oraz po ponownym uruchomieniu automatyki.
Jednym z najczęstszych błędów jest połączenie przewodów kierunkowych kilku silników razem. Taki układ może powodować wzajemne oddziaływanie napędów, brak kontroli nad kierunkiem albo uszkodzenie styków. Centralny przycisk powinien sterować wejściami sterowników, a nie zwierać ich wyjścia silnikowe.
Nie wolno wykorzystywać przewodu ochronnego jako przewodu sygnałowego. Trzeba też uważać na pozornie podobne oznaczenia wejść centralnych. W jednym urządzeniu „C” oznacza sterowanie centralne, a w innym może odnosić się do wspólnego zacisku. Tu nie ma miejsca na zgadywanie.
Przeczytaj również: Jednostki mocy bez tajemnic - W, kW, KM, VA i kWh
Co sprawdzić po montażu
- czy każda roleta reaguje tylko na swój przycisk lokalny,
- czy wszystkie rolety działają z przycisku centralnego,
- czy polecenie góra i dół nie jest wykonywane jednocześnie,
- czy napędy zatrzymują się po użyciu przycisku stop,
- czy automat nie uruchamia rolet przy otwartych drzwiach tarasowych, jeśli system ma taką blokadę,
- czy ustawienia czasu pracy i położenia krańcowego są zgodne z instrukcją napędu.
Jeżeli roleta zatrzymuje się za wcześnie, pracuje skokowo albo tylko buczy, problem nie musi leżeć w centralnym sterowaniu. Przyczyną może być przeciążenie pancerza, źle ustawione krańcówki, uszkodzony kondensator lub mechaniczna blokada. Automatyka nie naprawi źle zamontowanej rolety, dlatego usterki mechaniczne trzeba wykluczyć przed konfiguracją.
Dobry schemat zaczyna się od rozdzielnicy, nie od przycisku
Najrozsądniejszy układ zapewnia trzy rzeczy jednocześnie: lokalne sterowanie przy każdym oknie, wygodne sterowanie grupowe oraz niezależny kanał dla każdego napędu. Takie rozwiązanie jest czytelne, łatwiejsze w serwisie i mniej podatne na awarię jednego elementu.
Jeśli budujesz dom, przygotuj przewody i miejsce w rozdzielnicy z zapasem. Przy remoncie wybierz moduły dopuszkowe lub system bezprzewodowy, ale sprawdź, czy zachowasz ręczne sterowanie i możliwość działania bez internetu. Sam schemat jest tylko punktem wyjścia, a końcowe połączenia powinny wynikać z dokumentacji konkretnego napędu i sterownika oraz zostać sprawdzone przez elektryka.
