Gdy po wymianie routera kabel przestaje łączyć albo gniazdo sieciowe trzeba przenieść o kilka metrów, problem zwykle nie leży w elektronice, lecz w źle zakończonej skrętce. Samo zarabianie RJ45 nie jest trudne, ale wymaga właściwej kolejności żył, odpowiedniej wtyczki i sprawdzenia przewodu testerem. Pokażę, jak zrobić to poprawnie, kiedy wybrać standard T568B, czym różni się wtyk od keystone’a oraz ile kosztują potrzebne narzędzia.
Poprawnie zakończony kabel zapewnia stabilną sieć i pełną prędkość połączenia
- T568B jest najczęściej wybieranym układem w domowych instalacjach Ethernet.
- Oba końce kabla prostego należy zakończyć takim samym standardem.
- Para przewodów powinna pozostać skręcona możliwie blisko punktu zakończenia.
- Do kabla jednodrutowego i linki stosuje się różne typy wtyków.
- Prosty tester kosztuje zwykle 20-80 zł i potrafi wykryć większość błędów montażowych.
Co naprawdę oznacza zarabianie końcówki RJ45
Potocznie mówi się o zarabianiu RJ45, choć technicznie najczęściej chodzi o zakończenie kabla Ethernet w złączu 8P8C, powszechnie nazywanym RJ45. W środku przewodu znajdują się cztery skręcone pary, czyli łącznie osiem żył. Ich kolejność we wtyku nie jest przypadkowa, ponieważ wpływa na przesłuchy, prędkość transmisji i działanie zasilania PoE.
W domu można zakończyć przewód na dwa sposoby. Pierwszy to zaciśnięcie męskiego wtyku na kablu, który podłączymy bezpośrednio do routera, switcha, telewizora albo punktu dostępowego. Drugi to montaż gniazda keystone, czyli modułu z zaciskami IDC, do którego kabel wciska się narzędziem uderzeniowym lub beznarzędziowo.
T568A czy T568B
Standardy T568A i T568B zamieniają miejscami parę zieloną oraz pomarańczową. Elektrycznie mogą zapewnić takie samo działanie, ale w polskich instalacjach domowych najczęściej spotykam T568B. Nie ma sensu mieszać standardów bez konkretnego powodu. Kabel prosty powinien mieć oba końce wykonane w tej samej sekwencji.

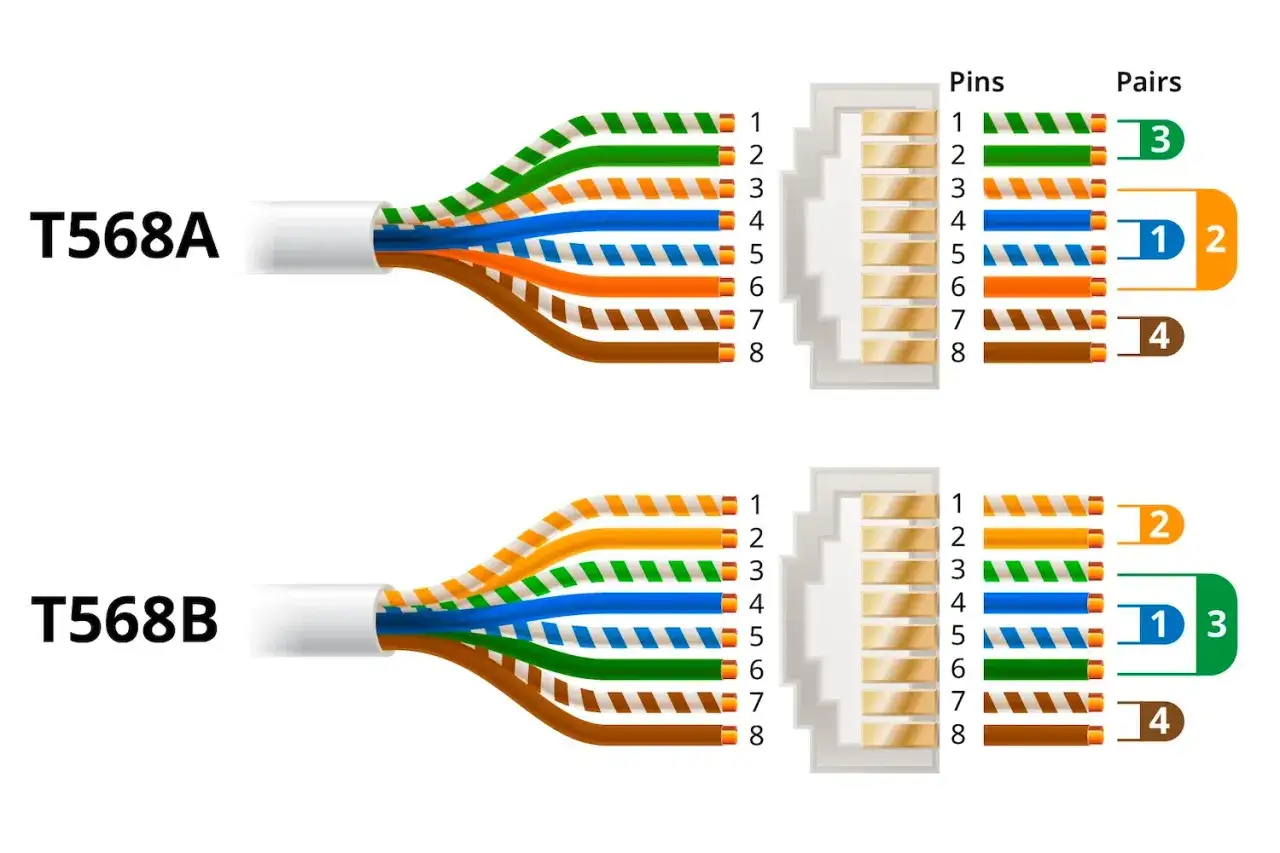

| Pin | T568B | T568A |
|---|---|---|
| 1 | biało-pomarańczowy | biało-zielony |
| 2 | pomarańczowy | zielony |
| 3 | biało-zielony | biało-pomarańczowy |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | zielony | pomarańczowy |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Patrząc na styki wtyku, trzeba ustalić jego orientację. Najbezpieczniej trzymać się instrukcji producenta, ponieważ pomylenie strony z zatrzaskiem potrafi odwrócić całą kolejność. Ja przed zaciskaniem zawsze sprawdzam układ dwa razy, bo poprawienie błędu oznacza zwykle odcięcie nowego wtyku.
Jak zarobić wtyk RJ45 krok po kroku
Do prostego montażu potrzebne są szczypce do zaciskania, tester przewodów, nóż lub ściągacz izolacji oraz odpowiedni wtyk. Komplet dla okazjonalnego użytku można zamknąć w 60-150 zł. Tanie narzędzia wystarczą do kilku kabli, ale przy większej instalacji wygodniej użyć zaciskarki z regulowanym dociskiem i prowadnicą żył.
Przygotowanie kabla
- Odłącz przewód od routera, switcha i ewentualnego zasilacza PoE.
- Odetnij uszkodzony lub nierówny koniec kabla.
- Zdejmij około 2-3 cm zewnętrznej powłoki, uważając, aby nie naciąć izolacji żył.
- Rozwiń pary tylko na odcinku koniecznym do ułożenia przewodów.
- Ułóż żyły według T568B, wyrównaj ich końce i skróć je do jednej długości.
Najczęściej popełniany błąd powstaje właśnie na tym etapie. Instalator rozkręca przewody na kilka centymetrów, prostuje je na siłę i dopiero wtedy wkłada do wtyku. Przy krótkim kablu może to zadziałać, ale przy Gigabit Ethernet pogarsza parametry transmisji. Skręcenie par powinno zostać zachowane możliwie blisko styków.
Włożenie żył do wtyku
Wsuń wszystkie osiem żył do końca obudowy. Sprawdź przez przezroczysty plastik, czy każda żyła dochodzi do właściwego kanału i czy zewnętrzna powłoka kabla wchodzi pod odciążenie. To ważne, ponieważ zacisk powinien trzymać powłokę kabla, a nie same cienkie żyły.

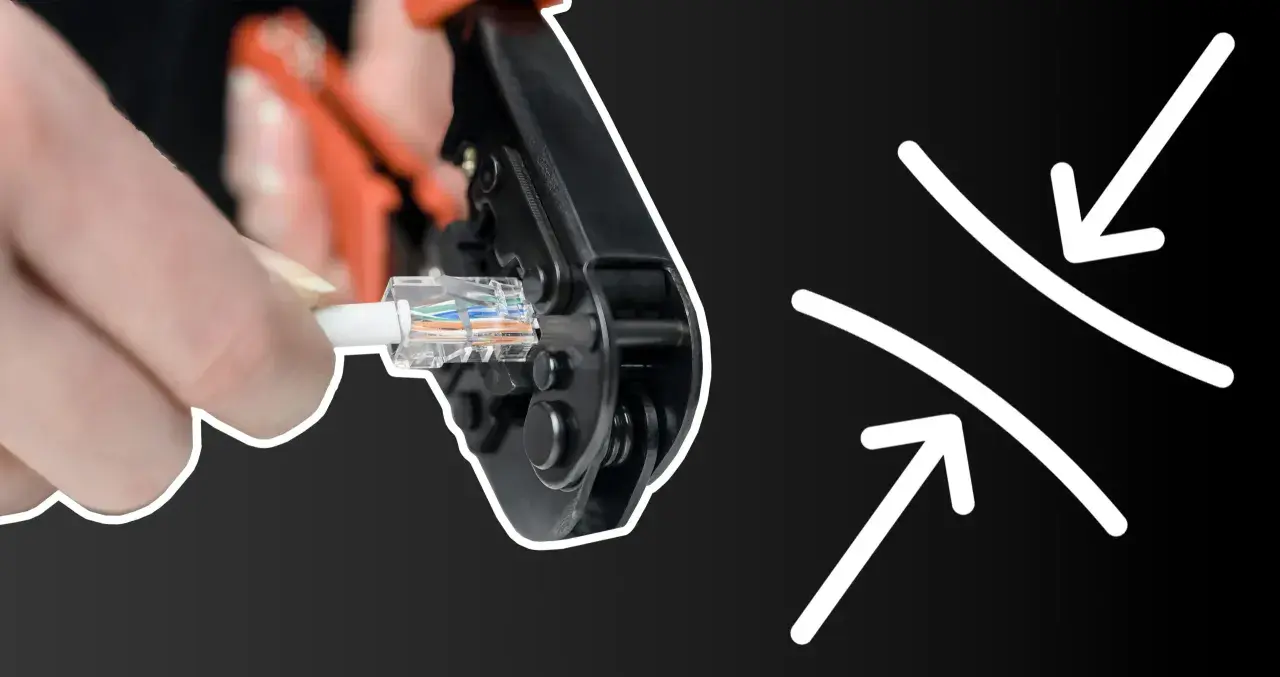

Przed użyciem zaciskarki warto lekko ścisnąć przewody palcami, aby nie zmieniły kolejności. Wtyk powinien wejść do narzędzia bez dużego oporu. Zacisk wykonuje się jednym zdecydowanym ruchem, aż mechanizm szczypiec całkowicie się zamknie.
Kontrola po zaciśnięciu
Po zaciśnięciu obejrzyj styki. Metalowe blaszki powinny zostać wbite w przewody na podobną głębokość, a zatrzask odciążający powinien dociskać płaszcz. Jeżeli jedna żyła jest krótsza, wysunęła się albo wtyk jest przekrzywiony, nie próbuję go ratować. Odcięcie i ponowne zarobienie jest pewniejsze niż późniejsze szukanie losowych przerw w połączeniu.
Wtyk na kablu czy gniazdo keystone
Nie każdą skrętkę najlepiej kończyć klasycznym wtykiem. Kabel prowadzony w ścianie jest zazwyczaj jednodrutowy i sztywniejszy, natomiast przewód patchcordowy ma żyły wykonane z wielu cienkich drucików. Do obu rodzajów potrzebne są inne wtyki RJ45, dlatego nie kupowałbym pierwszego opakowania z brzegu.
| Rozwiązanie | Kiedy ma sens | Najważniejsza uwaga |
|---|---|---|
| Wtyk RJ45 | Krótki przewód do routera, switcha lub urządzenia | Trzeba dobrać wtyk do kabla jednodrutowego albo linki |
| Keystone | Instalacja w ścianie, puszce lub panelu | Żyły wciska się w zaciski IDC według oznaczeń T568A/B |
| Panel krosowy | Większa instalacja z wieloma punktami | Ułatwia opisanie, serwis i późniejszą rozbudowę sieci |
W nowym domu zwykle wybieram keystone albo panel, a nie wtyki zaciśnięte bezpośrednio na kablach biegnących w ścianach. Taki montaż jest bardziej odporny na naprężenia i łatwiejszy do naprawy. Wtyk zostawiam dla krótkich odcinków, które można swobodnie wymienić.
Przeczytaj również: Kabel w ziemi w peszlu czy bez? Praktyczne zasady układania
U/UTP, F/UTP i ekranowanie
Najpopularniejszy kabel U/UTP nie ma dodatkowego ekranu. F/UTP ma wspólną folię ekranową, a bardziej rozbudowane odmiany mogą mieć ekranowanie poszczególnych par. Przy kablu ekranowanym trzeba użyć kompatybilnego wtyku lub keystone’a i zadbać o ciągłość ekranu, inaczej dopłata do ekranowanej instalacji nie przyniesie oczekiwanej korzyści.
Nie warto też łączyć kabla Cat6 z przypadkowym wtykiem Cat5e, jeżeli zależy nam na pełnych parametrach całego toru. Połączenie może działać, ale najwolniejszy lub najsłabszy element ogranicza całą instalację. Dotyczy to także średnicy żył i zakresu AWG podanego na opakowaniu.
Co najczęściej psuje połączenie
Sam fakt, że komputer pokazuje połączenie z siecią, nie oznacza jeszcze poprawnego zakończenia kabla. Uszkodzenie może objawiać się spadkiem prędkości do 100 Mb/s, chwilowymi przerwami, wysokim opóźnieniem albo problemami z kamerą zasilaną przez PoE. W praktyce najwięcej kłopotów powodują powtarzalne, proste błędy.
- Zamieniona kolejność żył, szczególnie pary zielonej i pomarańczowej.
- Zastosowanie T568A z jednej strony i T568B z drugiej bez świadomego tworzenia kabla krosowego.
- Rozkręcenie par na zbyt dużej długości.
- Wtyk przeznaczony do linki użyty na kablu jednodrutowym lub odwrotnie.
- Niepełne wsunięcie żył do czoła wtyku.
- Brak uchwycenia zewnętrznej powłoki przez odciążenie.
- Wciśnięcie ekranu w niekompatybilny, plastikowy wtyk.
Osobną pułapką jest tak zwana split pair, czyli rozdzielona para. Wszystkie piny mogą wtedy wyglądać na poprawnie podłączone, a prosty tester może nie wykazać pełnego problemu. Dlatego nie wystarczy patrzeć wyłącznie na kolory. Trzeba zachować całe pary skręconych przewodów, a przy wymagającej instalacji wykonać pomiar certyfikowanym testerem.
Jak sprawdzić kabel po zakończeniu
Najprostszy tester składa się z nadajnika i odłączanego odbiornika. Jeden element podłącza się na początku kabla, drugi na jego końcu. Diody pokazują kolejność pinów, przerwy, zwarcia oraz część błędów związanych z zamianą żył. Taki przyrząd kosztuje niewiele, a oszczędza dużo czasu.
- Podłącz oba końce kabla do testera.
- Uruchom automatyczny pomiar.
- Sprawdź, czy diody zapalają się kolejno od 1 do 8.
- Jeżeli tester pokazuje przerwę lub zamianę, odetnij wadliwy wtyk i zarób go ponownie.
- Po podłączeniu do urządzeń sprawdź uzgodnioną prędkość połączenia.
Tester przewodów nie potwierdza wszystkich parametrów Cat6 lub Cat6A. Pokazuje przede wszystkim mapę połączeń. W większej instalacji, szczególnie przygotowanej pod 10 Gb/s, potrzebny jest tester certyfikujący, który bada między innymi tłumienie, przesłuchy i straty odbiciowe. W mieszkaniu zwykle wystarcza tester mapy oraz próba działania przy pełnej prędkości.
Przy PoE nie podłączam świeżo zarobionego, niesprawdzonego kabla od razu do kamery na wysokości kilku metrów. Najpierw testuję go na stole, a dopiero potem montuję w docelowym miejscu. Błąd w jednej parze może zatrzymać urządzenie albo powodować niestabilne zasilanie.
Ile kosztuje samodzielne zakończenie kabla
Jeśli w domu trzeba zrobić jeden przewód, zakup narzędzi nie zawsze będzie najbardziej opłacalny. Orientacyjne ceny detaliczne wyglądają zwykle tak:
| Element | Typowy koszt | Co wybrać |
|---|---|---|
| Wtyk RJ45 | 1-5 zł za sztukę | Model zgodny z kategorią, średnicą i typem żył |
| Zaciskarka | 30-120 zł | Prostsza do kilku kabli, solidniejsza do większej instalacji |
| Tester | 20-80 zł | Wystarczy model z kontrolą wszystkich ośmiu żył |
| Keystone | 10-35 zł | Dopasowany do U/UTP, F/UTP lub wyższej kategorii kabla |
| Usługa instalatora | około 30-80 zł za punkt | Cena zależy od liczby punktów, dostępu i pomiarów |
Przy dwóch wtykach zwykle opłaca się poprosić o pomoc albo kupić gotowy patchcord. Samodzielny montaż zaczyna mieć sens, gdy trzeba zakończyć kilka przewodów, naprawić kabel w nietypowym miejscu albo przygotować całą instalację. Oszczędność nie wynika wyłącznie z ceny, lecz także z możliwości szybkiego usunięcia usterki bez wzywania fachowca.
Do kabla biegnącego w ścianie nie stosowałbym taniego wtyku tylko dlatego, że kosztuje złotówkę. Lepszy keystone za kilkanaście lub kilkadziesiąt złotych zapewnia stabilniejsze mocowanie i łatwiejszy serwis. To mały wydatek w porównaniu z ponownym kuciem ściany.
Jak uniknąć poprawiania instalacji za kilka miesięcy
Przed zakończeniem przewodu sprawdzam jego kategorię, typ żył, ekranowanie i oznaczenie standardu na gnieździe. Wszystkie elementy toru powinny być ze sobą zgodne. W domu najczęściej wystarcza konsekwentne użycie T568B na każdym punkcie, dobre oznaczenie kabli i pozostawienie niewielkiego zapasu przewodu w puszce.
Nie prowadzę skrętki ciasno równolegle z przewodami zasilającymi 230 V, a przy przejściach przez ściany chronię ją przed ostrą krawędzią. Nie zaginam kabla pod kątem prostym i nie ściskam go opaską tak mocno, aby deformować powłokę. Te drobiazgi często decydują o tym, czy sieć będzie działać stabilnie po kilku latach.
Najrozsądniejszy schemat pracy jest prosty. Najpierw przygotowanie odpowiedniego materiału, potem staranne ułożenie żył, zaciskanie, test i dopiero montaż docelowy. Jeżeli połączenie nadal działa tylko z prędkością 100 Mb/s, zaczynam od ponownego zakończenia obu końców, zamiast od razu wymieniać router albo kartę sieciową.
Dobrze zarobiona końcówka zaczyna się od kontroli, nie od zaciskarki
Najważniejsze są trzy rzeczy: właściwa sekwencja żył, zachowanie skręcenia par oraz zgodność wtyku z kablem. W domowych warunkach najczęściej wybieram T568B, tester za kilkadziesiąt złotych i keystone dla przewodów prowadzonych na stałe.
Jeżeli kabel ma obsługiwać PoE, monitoring lub szybką sieć, nie kończę pracy na samym „świeceniu” kontrolek. Sprawdzam mapę połączeń, prędkość negocjacji i stabilność transmisji. Taka kontrola zajmuje kilka minut, a pozwala uniknąć usterki, której szukanie po zamknięciu ścian lub suficie podwieszanym byłoby znacznie droższe.
