Jak podłączyć oprawę 2 × 18 W T8? Schemat i bezpieczeństwo

Dwie świetlówki T8 po 18 W nie powinny być podłączane jak zwykłe żarówki. O poprawnym działaniu decyduje przede wszystkim rodzaj statecznika, obecność starterów oraz sposób prowadzenia przewodu ochronnego. Poniżej pokazuję, jak rozpoznać układ, czytać schemat dla oprawy 2 × 18 W, uniknąć typowych błędów i bezpiecznie podejść do zamiany świetlówek na LED.

Najpierw sprawdź, jaki układ znajduje się w oprawie

Najprostszy test polega na otwarciu oprawy i sprawdzeniu, czy znajdują się w niej startery. Ich obecność zwykle oznacza klasyczny układ z dławikiem elektromagnetycznym. Jeżeli starterów nie ma, a w środku znajduje się lekki, zamknięty moduł z oznaczeniem 2 × 18 W, najpewniej zastosowano statecznik elektroniczny.

Nie sugeruję się wyłącznie kolorami przewodów. W starych i wielokrotnie przerabianych oprawach kolorystyka może być niezgodna ze współczesnym oznaczeniem. Przed rozpoczęciem pracy trzeba wyłączyć właściwy obwód w rozdzielnicy, zabezpieczyć go przed przypadkowym załączeniem i potwierdzić brak napięcia sprawdzonym miernikiem.

Jak wygląda układ z elektronicznym statecznikiem

W oprawie z elektronicznym statecznikiem napięcie sieciowe 230 V trafia na zaciski wejściowe modułu. Statecznik odpowiada za zapłon oraz ograniczenie prądu, dlatego starterów nie montuje się. Z wyjść urządzenia prowadzi się osobne przewody do obu świetlówek, dokładnie według schematu umieszczonego na jego obudowie.

Uproszczony schemat ideowy wygląda tak:

L  ─────────────┐
                ├── wejście L statecznika elektronicznego
N  ─────────────┘
PE ─────────────── metalowa obudowa oprawy

Wyjście 1 statecznika ── świetlówka 1
Wyjście 2 statecznika ── świetlówka 2

To nie jest schemat pinów konkretnego modelu. Poszczególne stateczniki mają różne oznaczenia zacisków, a niektóre wymagają określonego przyporządkowania przewodów do czterech oprawek lamp. Dokumentacja Tridonic dla stateczników 2 × 18 W pokazuje pracę z napięciem 220-240 V i wyraźnie rozdziela stronę zasilania od wyjść lampowych.

• Fazę i neutralny podłącz do zacisków wejściowych oznaczonych przez producenta.
• Przewód ochronny PE przykręć do metalowego korpusu, jeżeli oprawa jest urządzeniem klasy I.
• Nie łącz dwóch świetlówek w jeden przypadkowy obwód.
• Nie dodawaj starterów do układu HF, czyli wysokiej częstotliwości.
• Przewody lampowe prowadź krótko, bez ostrych załamań i zgodnie z opisem na module.

Jeżeli statecznik jest uszkodzony, dobiera się go do typu lampy, liczby rur i mocy 18 W. Model przeznaczony do jednej świetlówki 18 W nie zastąpi automatycznie wersji 2 × 18 W. Przy wymianie sprawdzam także oprawki, ponieważ luźny lub nadpalony styk może powodować objawy podobne do awarii elektroniki.

Klasyczny schemat z dławikiem i starterami

W starszej oprawie każda świetlówka pracuje w obwodzie z ograniczającym prąd dławikiem i starterem. Starter najpierw zwiera obwód, podgrzewa elektrody lampy, a po chwili rozłącza się. Powstały impuls pomaga zapalić łuk elektryczny wewnątrz rury, natomiast dławik ogranicza prąd podczas normalnej pracy.

Dla oprawy z dwoma osobnymi dławikami 18 W uproszczony schemat jednej gałęzi można zapisać tak:

L po wyłączniku
        │
     dławik 1
        │
       A1 ───── świetlówka 1 ───── B1
       A2 ───── starter S1 ─────── B2
                                      │
                                      N

Druga świetlówka działa w analogicznym, osobnym torze:
L ── dławik 2 ── A1 lampy 2
A2 lampy 2 ── starter S2 ── B1 lampy 2
B2 lampy 2 ── N

Oznaczenia A1, A2, B1 i B2 są umowne. Pokazują zasadę połączenia, a nie numerację zacisków w konkretnej oprawce. W praktyce najważniejszy jest schemat producenta dławika lub oprawy, ponieważ spotyka się także stateczniki podwójne przeznaczone od razu do dwóch świetlówek.

Do rury 18 W często stosuje się starter oznaczony zakresem 4-22 W, na przykład typu S2. Nie należy jednak dobierać go wyłącznie po wyglądzie. Zakres mocy musi obejmować daną lampę, a starter powinien być przeznaczony do współpracy z dławikiem elektromagnetycznym.

Przeczytaj również: Bezpieczniki topikowe - rodzaje i bezpieczny dobór

Co sprawdzić, gdy świetlówka miga

Długie miganie po włączeniu najczęściej wskazuje na zużyty starter, lampę albo oprawkę. Ja zaczynam od zamiany świetlówek miejscami. Jeżeli problem przenosi się razem z rurą, winna jest najpewniej świetlówka; jeżeli zostaje w tym samym miejscu, trzeba sprawdzić starter, styki i dławik.

• Jedna lampa nie świeci - sprawdź starter, oprawkę i ciągłość przewodów.
• Obie lampy migają - podejrzany jest wspólny zasilacz, wyłącznik albo połączenie neutralne.
• Dławik głośno brzęczy - może być zużyty lub poluzowany w obudowie.
• Końce rury są czarne - świetlówka zbliża się do końca eksploatacji.

Przewód ochronny i bezpieczeństwo montażu

Przed zamknięciem obudowy kontroluję, czy żaden przewód nie jest przycięty, izolacja nie opiera się o ostrą krawędź, a zaciski są dobrze zaciśnięte. Przy instalacji 230 V samo sprawdzenie, czy lampa świeci, nie jest pełnym testem. Elektryk powinien w razie potrzeby wykonać pomiar ciągłości przewodu ochronnego, rezystancji izolacji i skuteczności ochrony przeciwporażeniowej.

Jeśli przewody są stare, kruche albo w oprawie widać ślady przegrzania, nie ograniczam naprawy do wymiany startera. Uszkodzona oprawka lub nadpalony zacisk mogą ponownie doprowadzić do grzania, migotania, a nawet zwarcia.

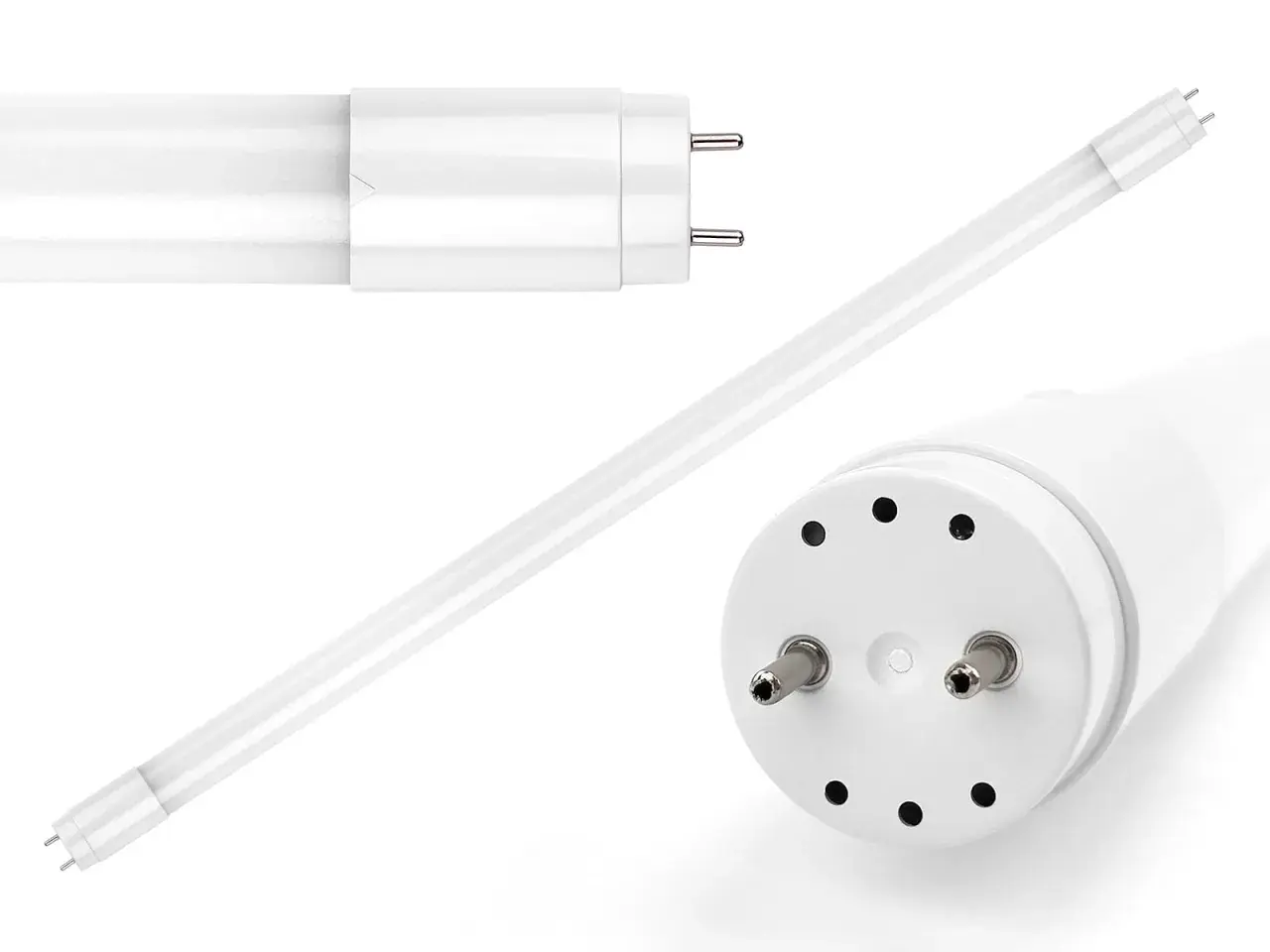

Wymiana świetlówek na LED w oprawie 2 × 18 W

Modernizacja na LED może uprościć instalację, ale tylko wtedy, gdy tuba i sposób zasilania są ze sobą zgodne. Tuby typu EM są przeznaczone do opraw z dławikiem elektromagnetycznym albo do zasilania bezpośrednio z sieci po odpowiedniej przeróbce. Tuby typu HF wymagają kompatybilnego statecznika elektronicznego, a modele direct wire pracują po usunięciu osprzętu.

Instrukcje LEDVANCE rozróżniają pracę z konwencjonalnym osprzętem i zasilanie bezpośrednio z sieci. Z tego powodu nie stosuję uniwersalnego schematu znalezionego dla innej tuby. Najpierw sprawdzam oznaczenie na produkcie, sposób zasilania i dołączony starter.

Przy przeróbce oprawy na zasilanie bezpośrednie ingerencję w przewody powinien wykonać elektryk. Po zmianie trzeba też trwale oznaczyć oprawę, aby w przyszłości nikt nie włożył do niej zwykłej świetlówki podłączonej już bez statecznika.

Błędy, które najczęściej kończą się problemami

• Podłączenie świetlówki bez statecznika - klasyczna rura T8 nie jest odbiornikiem przeznaczonym do bezpośredniego napięcia 230 V.
• Dodanie starterów do statecznika elektronicznego - taki układ nie jest potrzebny i może powodować nieprawidłową pracę.
• Połączenie dwóch lamp na jednym dławiku bez potwierdzenia, że jest to model podwójny.
• Dobór startera bez sprawdzenia zakresu mocy i rodzaju dławika.
• Pominięcie przewodu PE w metalowej oprawie.
• Kierowanie się wyłącznie kolorami przewodów zamiast opisem zacisków i pomiarem.
• Wymiana świetlówek na LED bez sprawdzenia typu tuby.

Najwięcej czasu traci się zwykle na naprawianie skutków przypadkowego przepinania przewodów. Zdjęcie starego układu przed demontażem, oznaczenie przewodów i zachowanie schematu z obudowy często pozwalają uniknąć pomyłki, ale nie zastępują pomiarów ani zasad bezpieczeństwa.

Co sprawdzić przed ponownym uruchomieniem oprawy

Dobry schemat podłączenia oprawy z dwiema świetlówkami 18 W zawsze musi odpowiadać konkretnemu statecznikowi i typowi lamp. Przed założeniem klosza sprawdzam zgodność mocy, obecność przewodu PE, stan oprawek, dokręcenie zacisków oraz brak uszkodzeń izolacji.

Jeżeli układ jest klasyczny, każda lampa powinna mieć właściwy starter i własny tor z dławikiem. Jeżeli zastosowano elektronikę, nie dodaję starterów i trzymam się oznaczeń wyjść. Przy przeróbce na LED najpierw ustalam sposób zasilania tuby, a dopiero później decyduję, czy osprzęt zostaje w oprawie.

Gdy obudowa jest nadpalona, przewody mają popękaną izolację albo schemat został wcześniej zmieniony przez inną osobę, rozsądniejsza bywa wymiana całej oprawy lub zlecenie pracy elektrykowi. W instalacjach oświetleniowych poprawne połączenie ma znaczenie nie tylko dla światła, ale przede wszystkim dla bezpieczeństwa użytkowników i ochrony przed przegrzaniem.
