Taśma LED może nie świecić, migać albo nagrzewać się już po kilku minutach, jeśli zasilacz zostanie źle dobrany lub podłączony. W tym poradniku pokazuję, jak rozpoznać zaciski L, N, PE, V+ i V-, dobrać napięcie oraz moc, połączyć zasilanie 230 V z wyjściem 12 lub 24 V i sprawdzić instalację przed uruchomieniem.
Najważniejsze zasady bezpiecznego podłączenia oświetlenia LED
- Napięcie musi się zgadzać - taśmę 12 V podłączamy do zasilacza 12 V, a taśmę 24 V do modelu 24 V.
- Faza trafia do L, przewód neutralny do N, a ochronny do PE lub zacisku z symbolem uziemienia.
- V+ łączymy z plusem taśmy, a V- z jej minusem. Odwrotna polaryzacja może uszkodzić elektronikę.
- Moc zasilacza powinna mieć około 20% zapasu względem obciążenia.
- Przy 230 V trzeba odłączyć obwód, zabezpieczyć przewody i zachować szczególną ostrożność.
Najpierw rozpoznaj typ zasilacza i oznaczenia
Standardowy zasilacz do taśmy LED ma dwie całkowicie różne strony. Po stronie wejściowej znajduje się napięcie sieciowe 230 V AC, natomiast po stronie wyjściowej najczęściej bezpieczne dla użytkownika napięcie stałe 12 V DC lub 24 V DC. Nie wolno traktować tych zacisków zamiennie.
| Oznaczenie | Znaczenie | Co podłączyć |
|---|---|---|
| L | Przewód fazowy | Brązowy lub czarny przewód instalacji 230 V |
| N | Przewód neutralny | Niebieski przewód instalacji |
| PE, FG lub symbol uziemienia | Przewód ochronny | Żółto-zielony przewód, jeśli zasilacz go wymaga |
| V+ | Dodatni biegun wyjścia DC | Plus taśmy lub sterownika |
| V- | Ujemny biegun wyjścia DC | Minus taśmy lub sterownika |
Najczęściej stosowany jest zasilacz stałonapięciowy CV, przeznaczony do taśm LED 12 V albo 24 V. Inny typ to zasilacz stałoprądowy CC, używany do wybranych opraw i modułów LED wymagających konkretnego prądu, na przykład 350 mA lub 700 mA. Nie podłączam taśmy przeznaczonej do 12 V do przypadkowego zasilacza stałoprądowego, nawet jeśli jego moc wygląda odpowiednio.
Przed montażem sprawdzam też, czy zasilacz ma zacisk ochronny. Modele w drugiej klasie ochronności mają symbol dwóch kwadratów i zwykle nie wymagają przewodu PE. Zasilacza z metalową obudową i zaciskiem ochronnym nie należy jednak pozbawiać uziemienia ani łączyć przewodu PE z wyjściem V-.
Jak podłączyć wejście 230 V bez pomyłki
Prace po stronie sieciowej wykonuję wyłącznie przy wyłączonym zabezpieczeniu obwodu. Samo wyłączenie włącznika na ścianie nie zawsze wystarcza, dlatego przed dotknięciem przewodów trzeba sprawdzić brak napięcia odpowiednim testerem lub miernikiem.
W typowym układzie przewód fazowy prowadzi się do zacisku L, neutralny do N, a ochronny do PE lub zacisku oznaczonego symbolem uziemienia. Jeśli zasilacz jest podłączany na stałe do instalacji, przewody powinny być zabezpieczone przed wyrwaniem, a zaciski osłonięte zgodnie z konstrukcją urządzenia.
- Wyłącz zabezpieczenie i sprawdź, czy na przewodach rzeczywiście nie ma napięcia.
- Wprowadź przewody przez dławik lub odpowiednie wejście obudowy.
- Podłącz L, N i PE zgodnie z oznaczeniami na zasilaczu.
- Dokręć zaciski, ale bez uszkadzania żył i gwintów.
- Załóż osłonę przed ponownym załączeniem obwodu.
Włącznik ścienny powinien przerywać przewód fazowy L przed zasilaczem. Dzięki temu po wyłączeniu oświetlenia zasilacz nie pozostaje stale pod napięciem. Można zastosować sterownik lub ściemniacz po stronie niskiego napięcia, ale musi on być przeznaczony do napięcia 12 albo 24 V DC i mieć odpowiednią obciążalność prądową.
Jeżeli nie masz doświadczenia z instalacją 230 V, przyłącze stałe najlepiej zlecić elektrykowi. Po stronie 12 lub 24 V ryzyko porażenia jest znacznie mniejsze, ale błędne połączenie nadal może spowodować zwarcie, uszkodzenie taśmy albo przegrzanie przewodów.
Połącz wyjście z taśmą LED zgodnie z polaryzacją

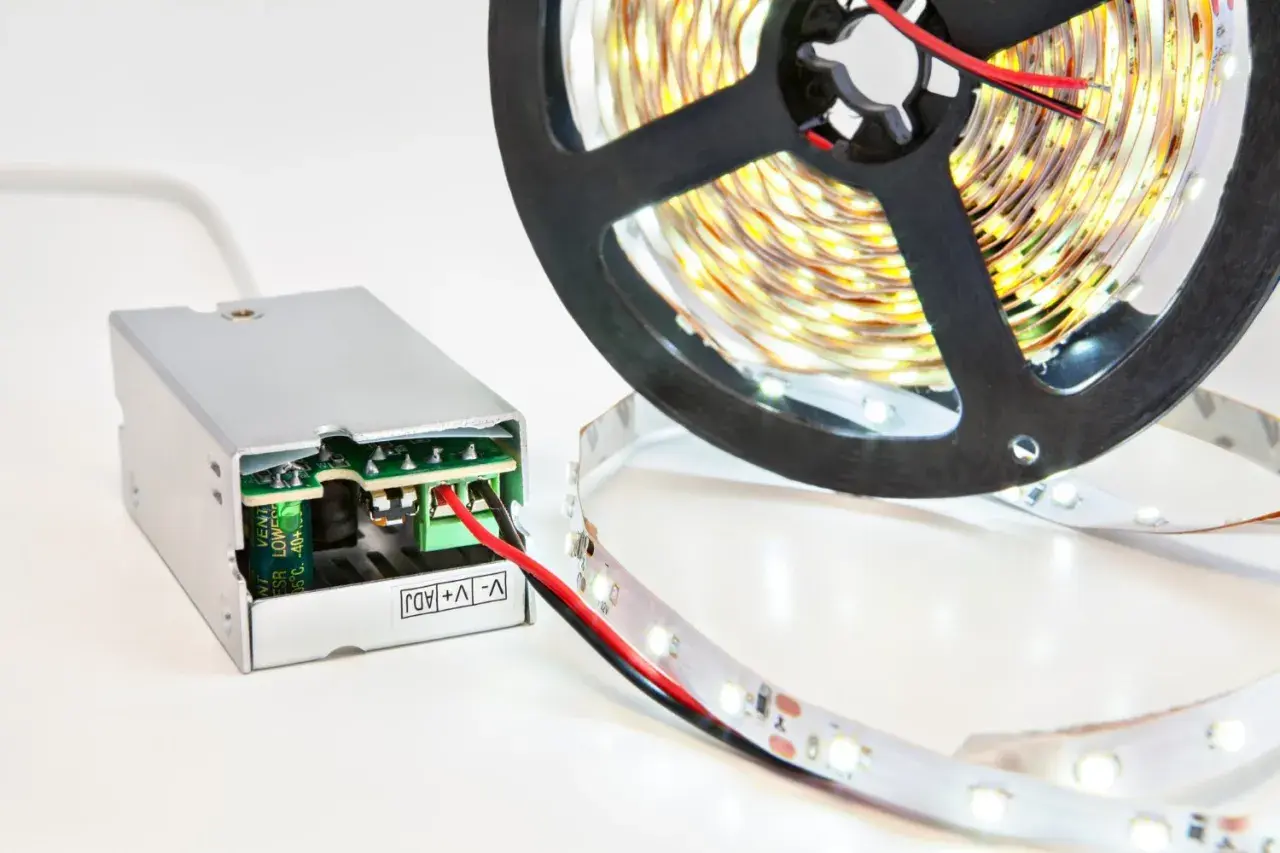

Po stronie wyjściowej zasilacza przewód z zacisku V+ trafia na oznaczenie „+” taśmy, a przewód z V- na oznaczenie „-”. Kolory przewodów są pomocne, lecz nie traktuję ich jako jedynego potwierdzenia, ponieważ w gotowych zestawach mogą się różnić.
W przypadku zwykłej, jednokolorowej taśmy układ jest prosty. Zasilacz łączy się bezpośrednio z taśmą albo przez złączkę, a połączenie powinno być krótkie i solidne. Przy dłuższym odcinku nie zasilam całej taśmy cienką ścieżką miedzianą tylko z jednego końca, bo na dalszej części może pojawić się spadek napięcia i nierówna jasność.
Taśma RGB i RGBW wymaga sterownika
Taśmy RGB nie podłączam bezpośrednio tak samo jak taśmy białej. Zasilacz zasila sterownik RGB, a dopiero sterownik łączy się z taśmą. W prostym układzie przewód wygląda więc tak: 230 V, zasilacz, sterownik, taśma LED.
Przy taśmie RGBW dochodzi dodatkowy kanał białego światła, dlatego sterownik i przewody muszą mieć odpowiednią liczbę wyjść. Zawsze sprawdzam także maksymalny prąd sterownika. Jeżeli taśma pobiera więcej niż może obsłużyć sterownik, sam mocniejszy zasilacz nie rozwiąże problemu.
Przeczytaj również: Stycznik w domu - jak działa i jak dobrać właściwy model?
Kilka odcinków najlepiej zasilać równolegle
Jeśli z jednego zasilacza zasilam kilka niezależnych odcinków, łączę je równolegle. Każdy odcinek otrzymuje wtedy właściwe napięcie, a przewody prowadzone są do wspólnych punktów V+ i V-. Nie łączę wyjść kilku zasilaczy razem, chyba że producent wyraźnie przewidział taką pracę.
Podwójne zaciski V+ i V- na obudowie często służą tylko do wygodnego rozdzielenia przewodów. Zwykle są ze sobą połączone wewnątrz, ale przed wykorzystaniem kilku wyjść sprawdzam instrukcję konkretnego modelu i jego maksymalne obciążenie.
Dobierz napięcie, moc i przewody do instalacji
Najpierw odczytuję z taśmy pobór mocy na metr. Jeśli taśma ma 14,4 W/m i planuję 5 metrów, obciążenie wynosi 72 W. Zasilacz nie powinien pracować stale na granicy możliwości, dlatego dodaję około 20% zapasu. W tym przykładzie potrzebuję minimum 86,4 W, więc praktycznym wyborem będzie model 100 W.
Prosty wzór wygląda tak:
moc zasilacza = długość taśmy × moc jednego metra × 1,2
| Taśma | Długość | Obciążenie | Rozsądny zasilacz |
|---|---|---|---|
| 9,6 W/m, 12 V | 3 m | 28,8 W | około 40 W |
| 14,4 W/m, 12 V | 5 m | 72 W | około 100 W |
| 18 W/m, 24 V | 5 m | 90 W | około 120 W |
Zapas nie oznacza, że można bezkarnie podłączyć dowolnie duży model. Zasilacz musi mieć dokładnie takie napięcie, jakiego wymaga taśma. Większa moc jest dopuszczalna, jeśli napięcie się zgadza, ale podanie 24 V na taśmę 12 V może ją szybko uszkodzić.
Przy dłuższych przewodach znaczenie ma ich przekrój. Dla krótkiego odcinka i niewielkiego prądu często wystarcza przewód 0,75 mm², natomiast przy kilku amperach i większej odległości rozsądniej zastosować 1,0 lub 1,5 mm². Dobór zależy od długości trasy, sposobu ułożenia i obciążenia, dlatego przy długich instalacjach sprawdzam spadek napięcia zamiast dobierać kabel wyłącznie „na oko”.
Sprawdź miejsce montażu i warunki pracy
Zasilacz wydziela ciepło, dlatego nie zamykam go szczelnie w wełnie izolacyjnej, wąskiej puszce ani w miejscu bez wentylacji. Zachowuję odstęp wymagany przez producenta i zapewniam możliwość odprowadzenia ciepła. Przegrzewanie jest jedną z częstszych przyczyn migotania, wyłączania się urządzenia i skrócenia jego żywotności.
Do suchego wnętrza wystarcza zwykle zasilacz przeznaczony do pracy wewnątrz pomieszczeń, często o stopniu ochrony IP20. W kuchni, łazience, na tarasie lub w miejscu narażonym na zachlapanie potrzebny jest model o wyższym IP, a same połączenia również muszą być odpowiednio zabezpieczone.
Nie wystarczy kupić zasilacza IP65 i pozostawić otwarte zaciski na deszczu. Dławiki, puszki, złączki i miejsce wejścia przewodu muszą tworzyć spójny system ochrony. Zasilacz umieszczony na zewnątrz powinien mieć również zakres temperatur zgodny z warunkami pracy.
Najczęstsze błędy i szybka kontrola połączenia
Jeśli taśma nie świeci, zaczynam od prostych rzeczy. W praktyce częściej winna jest pomylona polaryzacja, brak napięcia na wejściu albo nieodpowiedni sterownik niż sama taśma.
- Taśma 12 V i zasilacz 24 V - napięcie jest za wysokie i może uszkodzić diody.
- Zamienione V+ i V- - zwykła taśma często nie zaświeci, ale sterownik lub elektronika może ulec uszkodzeniu.
- Brak przewodu PE - błąd szczególnie niebezpieczny przy zasilaczu klasy I z metalową obudową.
- Zbyt mała moc - zasilacz może się wyłączać, brzęczeć albo mocno nagrzewać.
- Za długi odcinek zasilany z jednego końca - końcówka taśmy świeci słabiej lub ma inny kolor.
- Luźne zaciski - powodują grzanie, iskrzenie i okresowe zaniki światła.
Po stronie niskiego napięcia mogę zmierzyć napięcie między V+ i V- multimetrem ustawionym na pomiar napięcia stałego. Wynik powinien być zbliżony do wartości znamionowej, czyli około 12 V albo 24 V DC. Nie wykonuję pomiaru rezystancji ani testu ciągłości na podłączonym i zasilanym układzie.
Pierwsze uruchomienie robię po sprawdzeniu oznaczeń, polaryzacji, izolacji i mocowania przewodów. Jeśli zasilacz natychmiast się wyłącza, wydaje nietypowe dźwięki, mocno się nagrzewa lub pojawia się zapach przegrzanej izolacji, wyłączam obwód i nie próbuję wielokrotnie go resetować.
Małe decyzje, które robią dużą różnicę
Najbezpieczniejszy układ jest przewidywalny: właściwe napięcie, około 20% rezerwy mocy, krótka i solidna trasa przewodów oraz zasilacz zamontowany w wentylowanym miejscu. Przy instalacji stałej po stronie 230 V nie oszczędzam na fachowym podłączeniu, bo koszt poprawki jest niewielki w porównaniu z konsekwencjami zwarcia lub przegrzania.
Jeżeli oświetlenie ma pracować długo każdego dnia, rozważam system 24 V zamiast 12 V. Przy tej samej mocy płynie wtedy mniejszy prąd, co ułatwia prowadzenie dłuższych przewodów i ogranicza spadki napięcia. Nie jest to jednak uniwersalne rozwiązanie, bo taśma, sterownik i wszystkie akcesoria muszą być zgodne z wybranym napięciem.
Dobrze wykonane podłączenie nie wymaga skomplikowanej elektroniki. Wymaga za to spokojnego odczytania oznaczeń, policzenia obciążenia i sprawdzenia każdego połączenia przed włączeniem zasilania.
