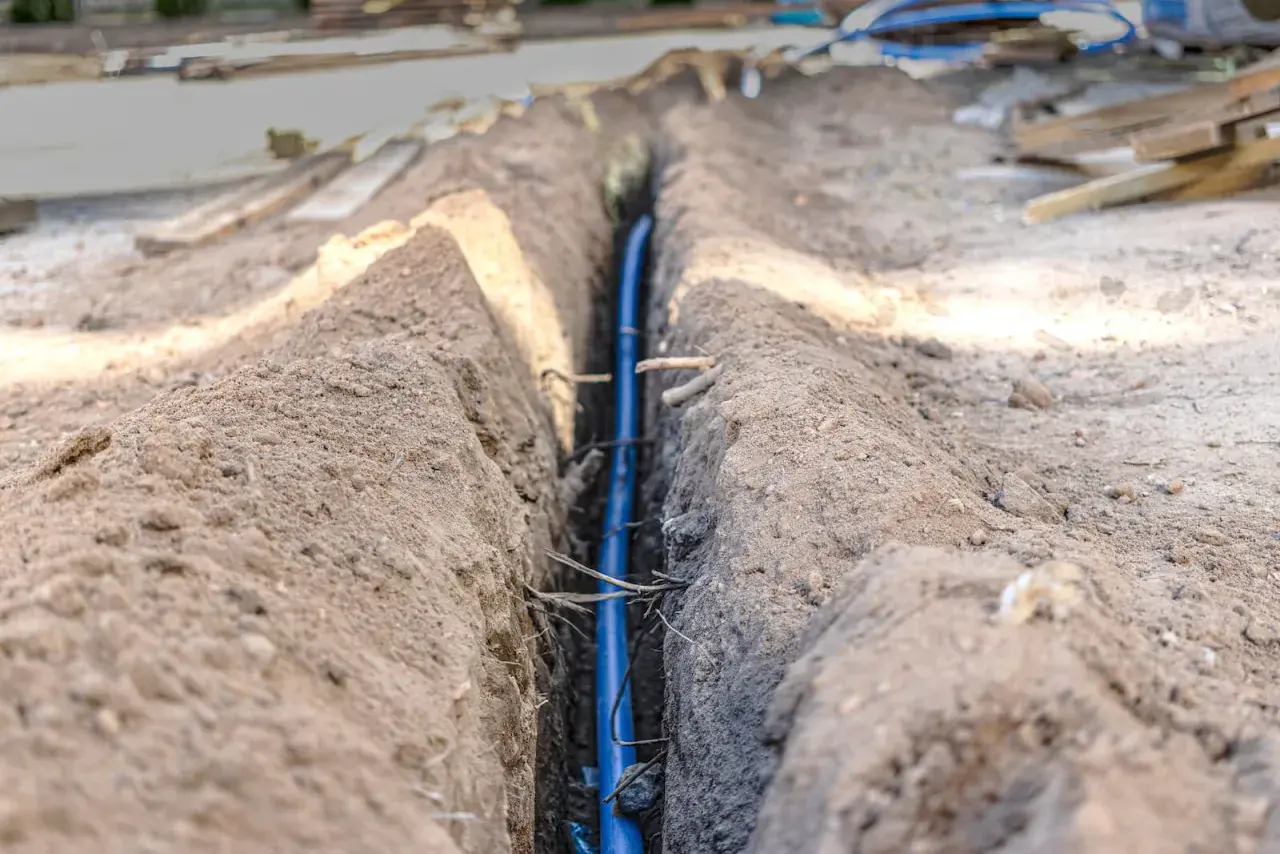

Kiedy prowadzę zasilanie do garażu, altany albo oświetlenia ogrodu, najpierw ustalam rodzaj kabla i warunki na trasie, a dopiero potem wyznaczam wykop. Odpowiedź na pytanie, na jakiej głębokości kabel elektryczny powinien znaleźć się w ziemi, najczęściej brzmi 70 cm dla instalacji niskiego napięcia poza użytkami rolnymi, ale pod chodnikiem, na działce rolnej lub przy drodze obowiązują inne wartości. Poniżej porządkuję głębokości, zasady wykonywania wykopu, dobór osłon oraz błędy, przez które kabel może zostać uszkodzony.
Najważniejsze wartości zależą od napięcia i miejsca ułożenia
- 70 cm to typowa minimalna głębokość kabla do 1 kV poza użytkami rolnymi.
- 50 cm można przyjąć w określonych przypadkach pod chodnikiem, drogą rowerową lub przy instalacji oświetlenia ulicznego.
- 90 cm stosuje się dla kabli do 30 kV na użytkach rolnych.
- 10 cm piasku pod kablem i nad nim chroni powłokę przed kamieniami i nierównym gruntem.
- Niebieską folię ostrzegawczą układa się zwykle 25-35 cm nad kablem lub rurą osłonową.
Typowe głębokości układania kabla w ziemi
Dla domowej instalacji ogrodowej, zasilania garażu czy przewodu do bramy najczęściej stosuje się kabel o napięciu znamionowym do 1 kV. Poza użytkami rolnymi powinien on znajdować się na głębokości co najmniej 70 cm, mierząc od docelowej powierzchni terenu do górnej powierzchni kabla.
| Rodzaj miejsca lub instalacji | Minimalna głębokość | Praktyczna uwaga |
|---|---|---|
| Kabel do 1 kV poza użytkami rolnymi | 70 cm | Typowa wartość dla domu, ogrodu i działki budowlanej |
| Kabel do 1 kV na użytkach rolnych | 90 cm | Większa głębokość ogranicza ryzyko uszkodzenia przez prace polowe |
| Kabel do 1 kV pod chodnikiem lub drogą rowerową | 50 cm | Dotyczy określonych zastosowań, nie każdej utwardzonej nawierzchni |
| Kabel powyżej 1 kV do 30 kV poza użytkami rolnymi | 80 cm | To już instalacja wymagająca projektu i odpowiednich uprawnień |
| Kabel powyżej 1 kV do 30 kV na użytkach rolnych | 90 cm | Dokładne wymagania mogą wynikać ze standardu operatora |
| Kabel powyżej 30 kV | 100 cm | Zakres infrastruktury elektroenergetycznej, a nie typowej instalacji domowej |
Podane wartości odnoszą się do głębokości ułożenia, a nie do głębokości samego rowu. Jeżeli kabel leży na 10-centymetrowej podsypce piaskowej, wykop musi być odpowiednio głębszy, aby po zasypaniu górna powierzchnia kabla nadal znalazła się na wymaganym poziomie.
W praktyce przy zwykłym kablu do ogrodu przyjmuję 70 cm jako bezpieczny punkt wyjścia, ale sprawdzam także przyszłe prace na działce. Jeżeli właściciel planuje później układanie kostki, drenażu albo automatycznego nawadniania, dodatkowe kilka centymetrów zapasu często oszczędza ponownego rozkopywania terenu.
Od czego mierzyć głębokość i jak przygotować wykop
Głębokość mierzy się od gotowej powierzchni terenu do górnej powierzchni kabla. Nie należy mierzyć jej od dna wykopu ani od dolnej krawędzi przewodu. To częsty błąd, zwłaszcza gdy kabel układa się przed wykonaniem nawierzchni.
Warstwy prawidłowo przygotowanego wykopu
- Usuń kamienie, gruz i ostre elementy z dna wykopu.
- Wykonaj około 10 cm podsypki z piasku.
- Ułóż kabel ziemny bez załamań i bez naciągania.
- Przykryj go kolejną warstwą piasku o grubości minimum 10 cm.
- Ułóż niebieską folię lub siatkę ostrzegawczą około 25-35 cm nad kablem.
- Uzupełnij wykop gruntem, ubijając go warstwami.
Piasek nie jest ozdobnym dodatkiem. Chroni izolację przed punktowym naciskiem kamieni i zmniejsza ryzyko uszkodzenia kabla podczas osiadania gruntu. W gruncie piaszczystym można czasem ograniczyć dodatkową podsypkę, ale tylko wtedy, gdy nie ma w nim kamieni ani gruzu.
Sam kabel należy prowadzić możliwie prostą trasą, z łagodnymi łukami zgodnymi z minimalnym promieniem gięcia podanym przez producenta. Nie wolno wyginać go na siłę, szczególnie przy wprowadzaniu do budynku, rozdzielnicy lub słupka oświetleniowego.
Jaki kabel nadaje się do ułożenia w ziemi
Do bezpośredniego układania w gruncie stosuje się kable ziemne, na przykład YKY z żyłami miedzianymi albo YAKY z żyłami aluminiowymi. Mają powłokę przystosowaną do wilgoci, zmiennych temperatur i kontaktu z gruntem. Zwykły przewód instalacyjny przeznaczony do wnętrz nie staje się kablem ziemnym tylko dlatego, że umieścimy go w wykopie.
W przypadku oświetlenia ogrodowego przekrój przewodu dobiera się nie tylko do mocy lamp. Znaczenie mają także długość trasy, spadek napięcia, sposób zabezpieczenia i prąd obciążenia. Przy długim przewodzie kabel 3 x 1,5 mm² może okazać się zbyt mały, nawet jeśli suma mocy opraw wygląda niepozornie.
Rura osłonowa nie zawsze jest konieczna na całej trasie, gdy zastosowano właściwy kabel ziemny. Ja stosuję ją jednak przy przejściu pod podjazdem, drogą, fundamentem lub w miejscu narażonym na uszkodzenie mechaniczne. Do tego celu lepsza jest sztywna rura kablowa, na przykład DVK, DVR albo SRS, niż cienki peszel instalacyjny.
Końce rury osłonowej trzeba zabezpieczyć przed dostawaniem się ziemi i wody, a sam kabel powinien mieć zapas długości przy wejściu do budynku. Nie należy jednak szczelnie zalewać przewodu przypadkową masą, jeśli producent systemu wymaga konkretnego uszczelnienia lub pozostawienia możliwości późniejszej wymiany.
Kiedy potrzebna jest większa głębokość albo dodatkowa osłona
Najwięcej nieporozumień pojawia się przy nawierzchniach utwardzonych. 50 cm pod chodnikiem nie oznacza, że każdy kabel pod kostką brukową można ułożyć płytko. Ta wartość dotyczy konkretnych przypadków opisanych w zasadach projektowania linii kablowych, między innymi wybranych instalacji oświetleniowych i sygnalizacyjnych.
Podjazd i droga dla samochodów
Pod podjazdem, po którym jeżdżą samochody, kabel powinien być zabezpieczony rurą osłonową odporną na nacisk. Głębokość i sposób wykonania przejścia należy dopasować do projektu, rodzaju nawierzchni oraz przewidywanych obciążeń. W dokumentacjach technicznych dla przejść drogowych często spotyka się około 90 cm do górnej krawędzi rury, ale nie jest to uniwersalna liczba dla każdej prywatnej posesji.
Wprowadzenie do budynku
Przy fundamencie kabel może na krótkim odcinku przebiegać płycej, ponieważ musi wejść do przepustu lub rozdzielnicy. W takim miejscu stosuje się rurę ochronną, chroni przewód przed uszkodzeniem i uszczelnia przejście przez ścianę. Nie wolno prowadzić kabla pod fundamentem przypadkowo ani wiercić bez sprawdzenia konstrukcji budynku.
Przeczytaj również: Klasy ochronności urządzeń elektrycznych - co oznaczają?
Użytki rolne i teren przyszłych prac
Na działce rolnej większa głębokość ogranicza ryzyko przecięcia kabla pługiem, glebogryzarką lub inną maszyną. Jeżeli trasa przebiega przez teren, który w przyszłości może zostać pogłębiony albo zmieniony, sam minimalny wymiar może nie wystarczyć. Liczy się planowany poziom terenu po zakończeniu wszystkich prac, a nie jego stan w dniu kopania.
Jak bezpiecznie ułożyć kabel krok po kroku
Przed rozpoczęciem kopania sprawdzam przebieg istniejącego uzbrojenia. Na działce mogą znajdować się stare przewody, przyłącze gazowe, wodociąg, kanalizacja, przewody telekomunikacyjne albo drenaż, którego nie widać na pierwszy rzut oka.
- Wyznacz trasę i zaznacz ją w terenie.
- Sprawdź mapy uzbrojenia oraz dokumentację przyłącza.
- Dobierz kabel do mocy, długości trasy i zabezpieczenia.
- Ustal, gdzie potrzebna będzie rura osłonowa.
- Wykonaj wykop o odpowiedniej głębokości i przygotuj podsypkę.
- Ułóż kabel z łagodnymi łukami i bez naprężeń.
- Wykonaj zasypkę z piasku oraz ułóż folię ostrzegawczą.
- Przed zasypaniem wykonaj dokumentację trasy i zdjęcia pomiarowe.
- Po zakończeniu prac elektryk powinien wykonać wymagane pomiary.
Zdjęcia trasy przed zasypaniem są bardzo praktyczne. Dobrze widać na nich odległość od ogrodzenia, narożnika budynku czy charakterystycznego punktu, dzięki czemu za kilka lat łatwiej uniknąć przewiercenia kabla podczas montażu słupka lub sadzenia drzewa.
Podłączenie instalacji 230 V, dobór zabezpieczeń i pomiary zostawiam elektrykowi z odpowiednimi uprawnieniami. Samo zakopanie przewodu nie kończy pracy. Trzeba jeszcze sprawdzić między innymi ciągłość żył, rezystancję izolacji i skuteczność ochrony przeciwporażeniowej.
Najczęstsze błędy przy zakopywaniu kabla
- Za płytki wykop, szczególnie po późniejszym dosypaniu ziemi lub wykonaniu trawnika.
- Użycie przewodu przeznaczonego wyłącznie do instalacji wewnętrznych.
- Brak podsypki i zasypanie kabla gruzem albo kamieniami.
- Brak niebieskiej folii ostrzegawczej nad trasą.
- Ułożenie kabla bez rury pod podjazdem lub w miejscu przejazdu ciężkiego sprzętu.
- Zbyt ciasne zagięcia przy budynku, słupku albo rozdzielnicy.
- Brak dokumentacji trasy przed zasypaniem.
- Połączenia kablowe wykonane bez przeznaczonej do tego mufy i ochrony przed wilgocią.
Szczególnie ryzykowne są połączenia wykonane „na szybko” w zwykłej puszce zakopanej w ziemi. Wilgoć prędzej czy później znajdzie drogę do środka, dlatego połączenia podziemne powinny być wykonywane wyłącznie za pomocą muf kablowych przeznaczonych do pracy w gruncie.
Nie traktowałbym też folii ostrzegawczej jako zabezpieczenia mechanicznego. Jej zadaniem jest ostrzec osobę kopiącą, a nie zatrzymać łopatę. Jeśli przewód może zostać uszkodzony przez nacisk, potrzebna jest rura osłonowa albo inna ochrona przewidziana w projekcie.
Głębokość kabla to dopiero początek bezpiecznej instalacji
Dla typowego zasilania ogrodu lub garażu przyjmij minimum 70 cm poza użytkami rolnymi, kabel ziemny, piaskową podsypkę, folię ostrzegawczą i dodatkową rurę w miejscach narażonych na uszkodzenia. Pod chodnikiem może obowiązywać 50 cm, ale podjazd, droga, teren rolny i skrzyżowania z innym uzbrojeniem wymagają osobnej oceny.
Jeżeli trasa ma zasilać budynek, instalację 230 V albo kilka obwodów oświetleniowych, najbezpieczniej przygotować ją na podstawie projektu i zakończyć pomiarami elektrycznymi. Dobrze dobrana głębokość chroni kabel, ale dopiero właściwy kabel, osłony i wykonane pomiary chronią użytkowników.
