Schemat kotłowni - jak zaplanować bezpieczny układ?

Przy budowie lub modernizacji domu jeden rysunek potrafi oszczędzić wiele kosztownych przeróbek. Dobrze przygotowany schemat kotłowni pokazuje nie tylko źródło ciepła, lecz także kierunek przepływu wody, zabezpieczenia, pompy, zawory, zasobnik c.w.u. i sposób połączenia z ogrzewaniem. Poniżej wyjaśniam, jak czytać taki układ, czym różnią się rozwiązania dla kotła gazowego, pompy ciepła i kotła na pellet oraz gdzie najczęściej pojawiają się błędy.

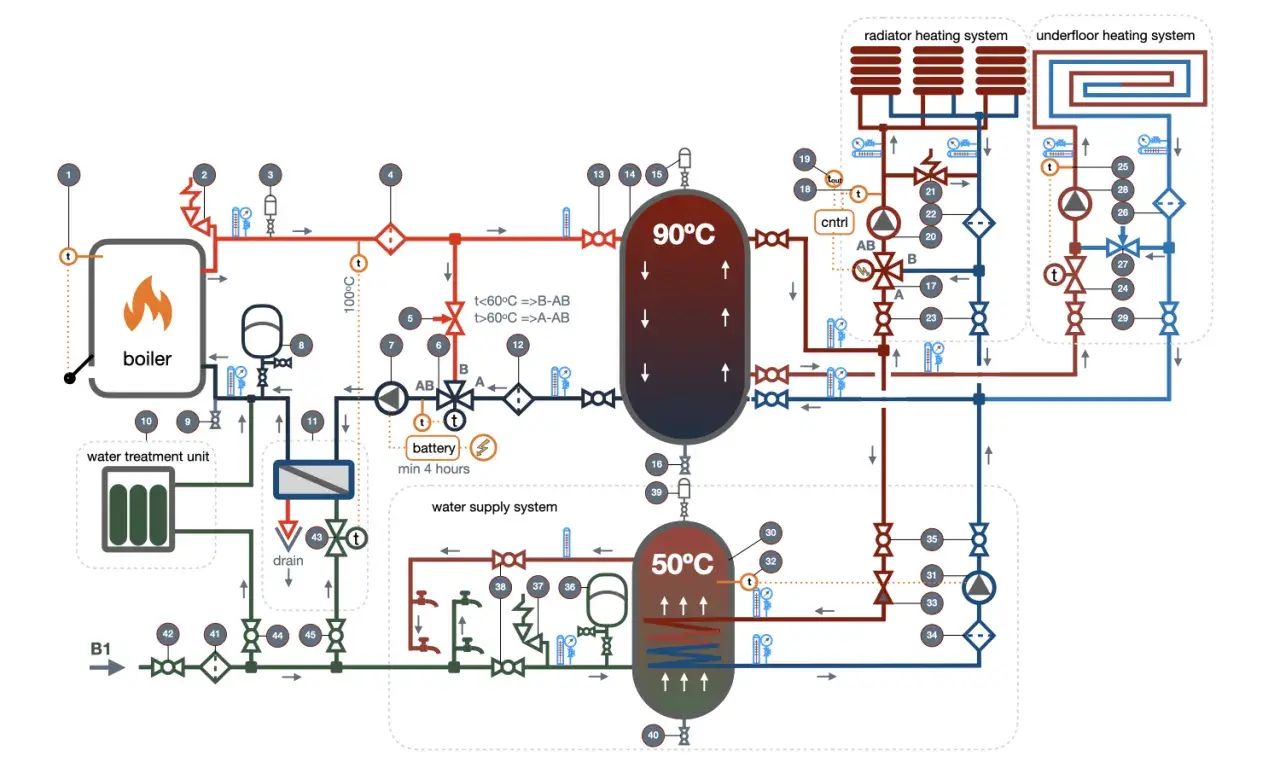

Jak czytać układ kotłowni krok po kroku

Na większości rysunków spotkasz dwa podstawowe przewody. Zasilanie prowadzi podgrzaną wodę ze źródła ciepła do grzejników, ogrzewania podłogowego albo zasobnika c.w.u. Powrót doprowadza schłodzoną wodę z powrotem do kotła lub pompy ciepła.

Najprościej czytać instalację zgodnie z ruchem wody. Zaczynam od urządzenia grzewczego, sprawdzam, co znajduje się za pompą, gdzie zamontowano zawór mieszający i jak podłączono poszczególne obiegi. Dopiero później analizuję dodatki, takie jak bufor, sprzęgło hydrauliczne czy dodatkowy zasobnik.

Typowy przepływ można zapisać tak:

źródło ciepła → zabezpieczenia → pompa obiegowa → rozdzielacz lub sprzęgło → grzejniki i podłogówka → powrót do źródła

Strzałki na schemacie nie są ozdobą. Pokazują kierunek przepływu, a ich odwrócenie może powodować hałas, problemy z regulacją albo niedogrzanie części domu. W praktyce często spotykam rysunki, na których wszystkie urządzenia są wprawdzie obecne, ale brakuje informacji o kierunku przepływu. Taki dokument jest mało użyteczny dla instalatora i właściciela.

Co oznaczają najważniejsze symbole

• P lub symbol pompy oznacza pompę obiegową, która wymusza przepływ w konkretnym obiegu.
• Zawór trójdrogowy miesza wodę zasilającą z częścią wody powrotnej, na przykład dla ogrzewania podłogowego.
• Sprzęgło hydrauliczne rozdziela obieg źródła ciepła od obiegów odbiorczych i ułatwia ich niezależną pracę.
• Naczynie przeponowe kompensuje zmiany objętości wody podczas nagrzewania.
• Grupa bezpieczeństwa obejmuje zwykle zawór bezpieczeństwa, manometr i odpowietrznik automatyczny.
• Rozdzielacz kieruje wodę do kilku pętli podłogówki albo stref grzewczych.

Elementy, których nie powinno zabraknąć

Najczęściej przedstawia się kotłownię jako kocioł i kilka rur. To zbyt duże uproszczenie. O bezawaryjnej pracy decyduje osprzęt, którego na pierwszy rzut oka nie widać, czyli filtry, zawory, odpowietrzenie i zabezpieczenie ciśnieniowe.

Źródło ciepła i obiegi grzewcze

Źródłem może być kocioł gazowy, pompa ciepła, kocioł na pellet, kocioł elektryczny albo układ hybrydowy. Za nim instalacja dzieli się na jeden lub kilka obiegów. Grzejniki zazwyczaj pracują na wyższej temperaturze niż podłogówka, dlatego przy połączeniu obu systemów potrzebna jest odpowiednia regulacja.

Obieg podłogowy zwykle otrzymuje wodę przez grupę mieszającą z zaworem trójdrogowym. Jej zadaniem jest obniżenie temperatury zasilania i utrzymanie jej na poziomie odpowiednim dla posadzki. Konkretna wartość zależy od projektu, rodzaju podłogi i temperatury zewnętrznej, więc nie powinno się ustawiać jej wyłącznie według gotowego rysunku z internetu.

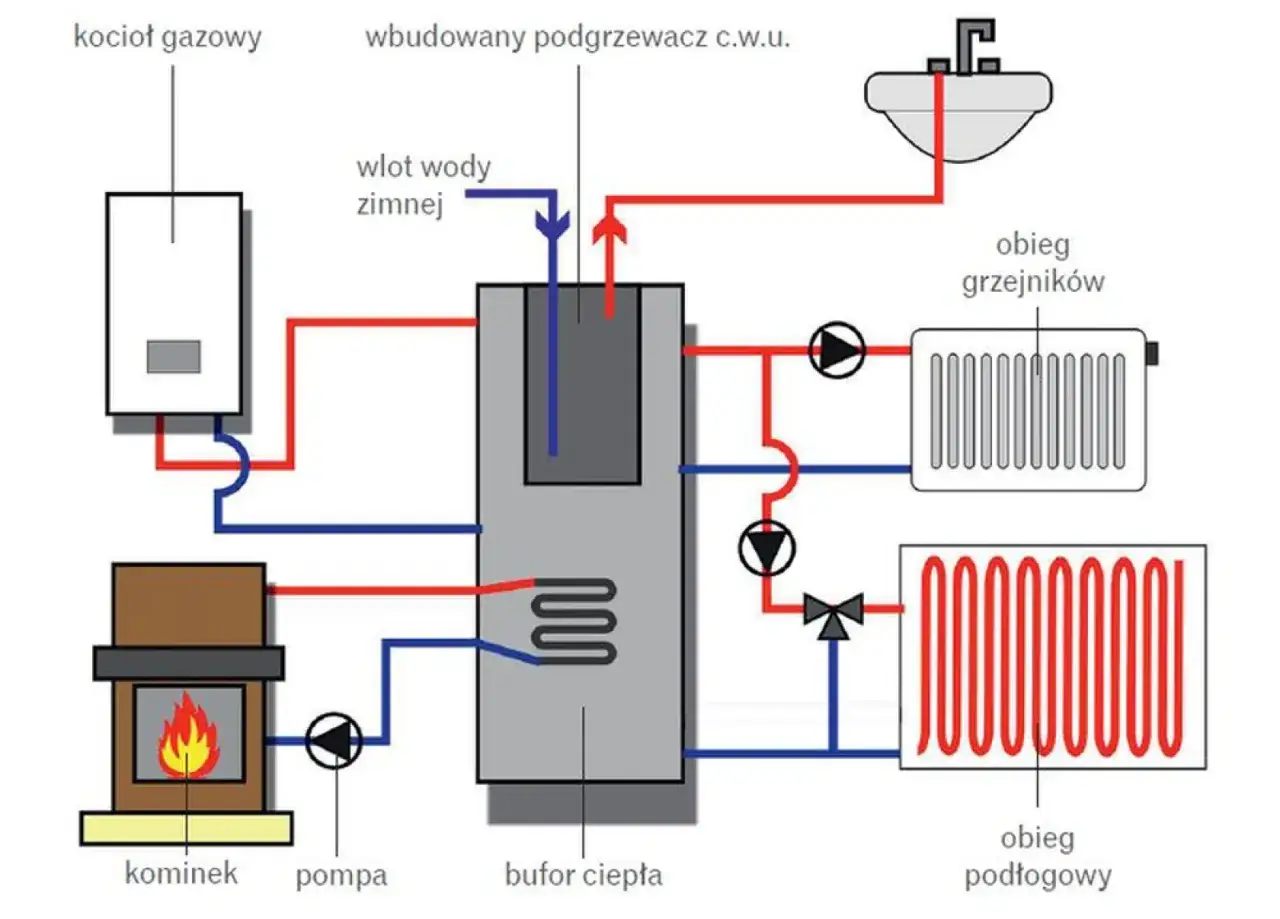

Zasobnik c.w.u. i bufor

Zasobnik c.w.u. magazynuje wodę do kąpieli, mycia i kuchni. W domu jednorodzinnym jego pojemność dobiera się do liczby mieszkańców, zwyczajów użytkowników i mocy źródła. Dla kilkuosobowego gospodarstwa często spotyka się pojemności około 200-300 litrów, ale nie jest to uniwersalna reguła.

Bufor c.o. przechowuje wodę grzewczą i może stabilizować pracę instalacji. Jest szczególnie przydatny wtedy, gdy źródło ciepła ma ograniczony minimalny przepływ, obsługuje kilka obiegów albo często się włącza i wyłącza. W instalacji z pompą ciepła jego wielkość musi wynikać z wymagań producenta oraz warunków odszraniania, a nie z zasady, że każdy dom potrzebuje dużego zbiornika.

W małej instalacji z niskotemperaturową podłogówką bufor może być zbędnym kosztem i dodatkowym miejscem strat ciepła. Z kolei przy kilku obiegach, grzejnikach i zaworach odcinających część pętli może realnie poprawić hydraulikę systemu. To dobry przykład elementu, który działa tylko wtedy, gdy wynika z konkretnego układu.

Armatura i zabezpieczenia

• zawory odcinające pozwalają wymienić pompę lub filtr bez opróżniania całej instalacji,
• filtr siatkowy albo magnetyczny chroni wymiennik i pompy przed zanieczyszczeniami,
• odpowietrzniki usuwają powietrze z najwyższych punktów instalacji,
• zawory zwrotne ograniczają niepożądany przepływ wsteczny,
• zawory spustowe ułatwiają opróżnianie i serwis,
• manometr i termometry pozwalają szybko ocenić ciśnienie oraz temperaturę pracy.

W zamkniętych instalacjach centralnego ogrzewania często spotyka się ciśnienie około 1,0-1,5 bara na zimno, ale prawidłowa wartość zależy od wysokości budynku i instrukcji urządzenia. Zawór bezpieczeństwa obiegu c.o. ma często nastawę 3 bar, natomiast parametry trzeba zawsze sprawdzić w dokumentacji konkretnego systemu.

Trzy popularne warianty i ich praktyczne różnice

Nie istnieje jeden uniwersalny rysunek dla każdej kotłowni. Inaczej prowadzi się instalację z kotłem kondensacyjnym, inaczej z pompą ciepła, a jeszcze inaczej z kotłem na pellet. Poniższe zestawienie pomaga zorientować się, jaki układ ma sens w danym domu.

Kocioł gazowy

W prostym domu z ogrzewaniem podłogowym układ może być stosunkowo kompaktowy. Kocioł zasila instalację c.o. oraz zasobnik c.w.u., a automatyka przełącza priorytet między ogrzewaniem pomieszczeń i podgrzewaniem wody.

Kocioł kondensacyjny potrzebuje także odpływu kondensatu. Jego brak albo wykonanie bez syfonu może prowadzić do wycieku i nieprawidłowej pracy urządzenia. Przewód spalinowy powinien być wykonany zgodnie z instrukcją producenta, a urządzenie musi mieć zapewnione wymagane warunki wentylacji i dopływu powietrza.

Pompa ciepła

W typowym układzie pompa ciepła ogrzewa wodę w instalacji c.o. oraz zasobnik c.w.u. Bufor lub sprzęgło stosuje się wtedy, gdy potrzebuje tego hydraulika systemu. Nie należy dodawać go automatycznie, ponieważ źle dobrany zbiornik może zwiększyć straty i pogorszyć efektywność.

W przypadku pompy typu monoblok trzeba zwrócić uwagę na zabezpieczenie wodnego odcinka prowadzonego na zewnątrz. Ryzyko zamarznięcia zależy od rozwiązania producenta, zastosowanego płynu, izolacji i sposobu ochrony awaryjnej. Wariant split ma inny układ czynnika chłodniczego i wymaga prac osoby z odpowiednimi uprawnieniami.

Kocioł na pellet lub inne paliwo stałe

W tym wariancie schemat zwykle obejmuje bufor, zawór ochrony temperatury powrotu i osobną pompę kotłową. Zawór ochrony powrotu ma ograniczyć pracę kotła na zbyt niskiej temperaturze, która sprzyja kondensacji, korozji i osadzaniu się zanieczyszczeń.

Potrzebne jest także miejsce na paliwo, popiół i czyszczenie urządzenia. Przy kotłach na paliwo stałe szczególnie źle działa układ upchany pod ścianą. Serwisant powinien móc otworzyć drzwiczki, wyjąć palnik lub wymiennik i bezpiecznie opróżnić popielnik.

Rozmieszczenie urządzeń ma wpływ na działanie instalacji

Dobry rysunek hydrauliczny to nie wszystko. Trzeba przygotować także rzut pomieszczenia z wymiarami, drzwiami, oknami, kominem, przyłączami i miejscem na serwis. Schemat pokazuje połączenia, ale nie zawsze pokazuje, czy da się później odkręcić filtr albo wyjąć pompę.

Ciężkie zbiorniki, takie jak bufor i zasobnik c.w.u., powinny mieć stabilne podłoże. Przed montażem sprawdzam nośność posadzki, szerokość drzwi i drogę wniesienia. Zbiornik o pojemności 300 litrów może przejść przez drzwi, ale jego ustawienie w małym pomieszczeniu bywa niemożliwe bez zachowania przestrzeni roboczej.

Rury warto prowadzić możliwie krótko i logicznie, z izolacją dopasowaną do temperatury przewodu. Nieizolowany przewód zasilający w chłodnej kotłowni oddaje ciepło tam, gdzie nie jest potrzebne. W przypadku c.w.u. trzeba dodatkowo ograniczać straty na cyrkulacji, ponieważ długi obieg pracujący bez kontroli potrafi stale podgrzewać całą instalację.

Przeczytaj również: Kapie zawór bezpieczeństwa przy bojlerze? Sprawdź, co oznacza

Minimalna logika ustawienia

1. Najbliżej przyłączy i komina umieszcza się źródło ciepła.
2. Zbiorniki ustawia się tak, aby nie blokowały dostępu do urządzenia i armatury.
3. Rozdzielacze montuje się w miejscu dostępnym do regulacji.
4. Filtry i zawory serwisowe pozostawia się z przestrzenią na demontaż.
5. Przewody prowadzi się z możliwością odpowietrzenia i odwodnienia instalacji.

Nie przywiązuję dużej wagi do tego, by wszystkie rury wyglądały idealnie równolegle. Ważniejsze są krótkie odcinki, dostęp do armatury i czytelne oznaczenie przewodów. Estetyka ma znaczenie, ale nie powinna wygrywać z funkcjonalnością.

Wentylacja, komin i bezpieczeństwo nie są dodatkiem

W kotłowni z urządzeniem spalającym paliwo trzeba zapewnić warunki określone przez przepisy, projekt i producenta. Dotyczy to wentylacji nawiewnej i wywiewnej, dopływu powietrza do spalania oraz odprowadzenia spalin. Nie wolno zasłaniać kratki wentylacyjnej ani traktować jej jako elementu, który można dowolnie zmienić po montażu.

Przy kotle z naturalnym ciągiem szczególne znaczenie ma sprawny kanał wentylacyjny. Zastosowanie wentylatora wyciągowego bez analizy całego układu może zaburzyć ciąg i spowodować zasysanie spalin do pomieszczenia. Kotły z zamkniętą komorą spalania mają inne wymagania, ale nie oznacza to, że pomieszczenie można urządzić bez sprawdzenia przepisów.

Przewód spalinowy powinien być indywidualnie dobrany do urządzenia. Liczy się jego średnica, materiał, długość, liczba kolan, sposób odprowadzenia skroplin i możliwość czyszczenia. Przy zmianie kotła nie zakładam, że stary komin automatycznie będzie odpowiedni dla nowego źródła.

Właściciel lub zarządca budynku powinien pamiętać o co najmniej corocznej kontroli instalacji gazowej oraz przewodów kominowych, dymowych, spalinowych i wentylacyjnych. W kotłowni przydatna jest także czujka tlenku węgla, zamontowana zgodnie z instrukcją i z dala od kratki wentylacyjnej.

Błędy, które psują nawet dobrze dobrane urządzenia

• Brak filtra na powrocie może doprowadzić do zanieczyszczenia wymiennika i pomp.
• Zbyt mała średnica rur zwiększa opory przepływu i może powodować szumienie oraz niedogrzanie odległych obiegów.
• Pompa zamontowana bez zaworów odcinających utrudnia serwis i wymusza spuszczenie wody z większej części instalacji.
• Bufor dobrany na wyczucie może zwiększyć zużycie energii zamiast poprawić pracę systemu.
• Brak ochrony powrotu kotła na pellet sprzyja korozji i kondensacji.
• Wspólny, przypadkowy przewód spalinowy może być niezgodny z wymaganiami urządzenia.
• Zasłonięte odpowietrzniki i zawory utrudniają uruchomienie oraz późniejsze regulacje.

Najczęściej pomijanym punktem jest późniejsze równoważenie hydrauliczne. Samo zamontowanie pomp i rozdzielaczy nie gwarantuje równego ogrzewania. Przepływy trzeba ustawić dla konkretnych pętli, grzejników i obliczonego zapotrzebowania budynku.

Nie kopiowałbym gotowego rysunku bez sprawdzenia mocy urządzenia. Ten sam układ może działać poprawnie w domu o powierzchni 120 m², a w innym powodować taktowanie, hałas albo zbyt wolne nagrzewanie zasobnika. Projekt powinien wynikać z obciążenia cieplnego budynku, a nie tylko z metrażu.

Co sprawdzić przed zatwierdzeniem instalacji

Przed rozpoczęciem prac proszę instalatora o schemat hydrauliczny, rzut pomieszczenia i listę urządzeń. Dokument powinien pokazywać średnice rur, kierunek przepływu, lokalizację czujników, zaworów, filtrów, odpowietrzników, naczynia wzbiorczego oraz odpływów.

• Czy źródło ciepła ma wymagany minimalny przepływ?
• Czy każdy obieg ma odpowiednią pompę i regulację?
• Czy można odciąć i wymienić najważniejsze elementy bez opróżniania całej instalacji?
• Czy zasobnik, bufor i kocioł mają zapewniony dostęp serwisowy?
• Czy wentylacja, komin i dopływ powietrza spełniają wymagania dla danego urządzenia?
• Czy przewidziano odpływ kondensatu, zawory spustowe i zabezpieczenie przed zalaniem?
• Czy automatyka wie, który czujnik steruje kotłem, buforem i zasobnikiem?

Najlepszy schemat kotłowni nie jest najbardziej rozbudowany. Jest czytelny, możliwy do wykonania i dopasowany do konkretnego domu. Jeżeli rysunek uwzględnia przepływ, zabezpieczenia, serwis i warunki pomieszczenia, staje się praktycznym planem instalacji, a nie tylko dokumentem dołączonym do projektu.
