Gdy w domu nagle gaśnie część zasilania, przyczyną często nie jest zwykłe przeciążenie, lecz zadziałanie różnicówki. Wyjaśniam, co to jest wyłącznik różnicowoprądowy, jak wykrywa zagrożenie, czym różni się od bezpiecznika nadprądowego oraz co zrobić, gdy regularnie odłącza prąd.
Różnicówka szybko odcina zasilanie przy wykryciu prądu upływowego
- RCD kontroluje różnicę prądów płynących przewodem fazowym i neutralnym.
- Najczęściej stosowana czułość ochrony ludzi wynosi 30 mA.
- Urządzenie nie zastępuje wyłącznika nadprądowego, ponieważ nie chroni przed każdym przeciążeniem i zwarciem.
- W instalacjach domowych zwykle sprawdza się typ A, szczególnie przy urządzeniach z elektroniką.
- Przycisk TEST służy do okresowej kontroli działania aparatu.

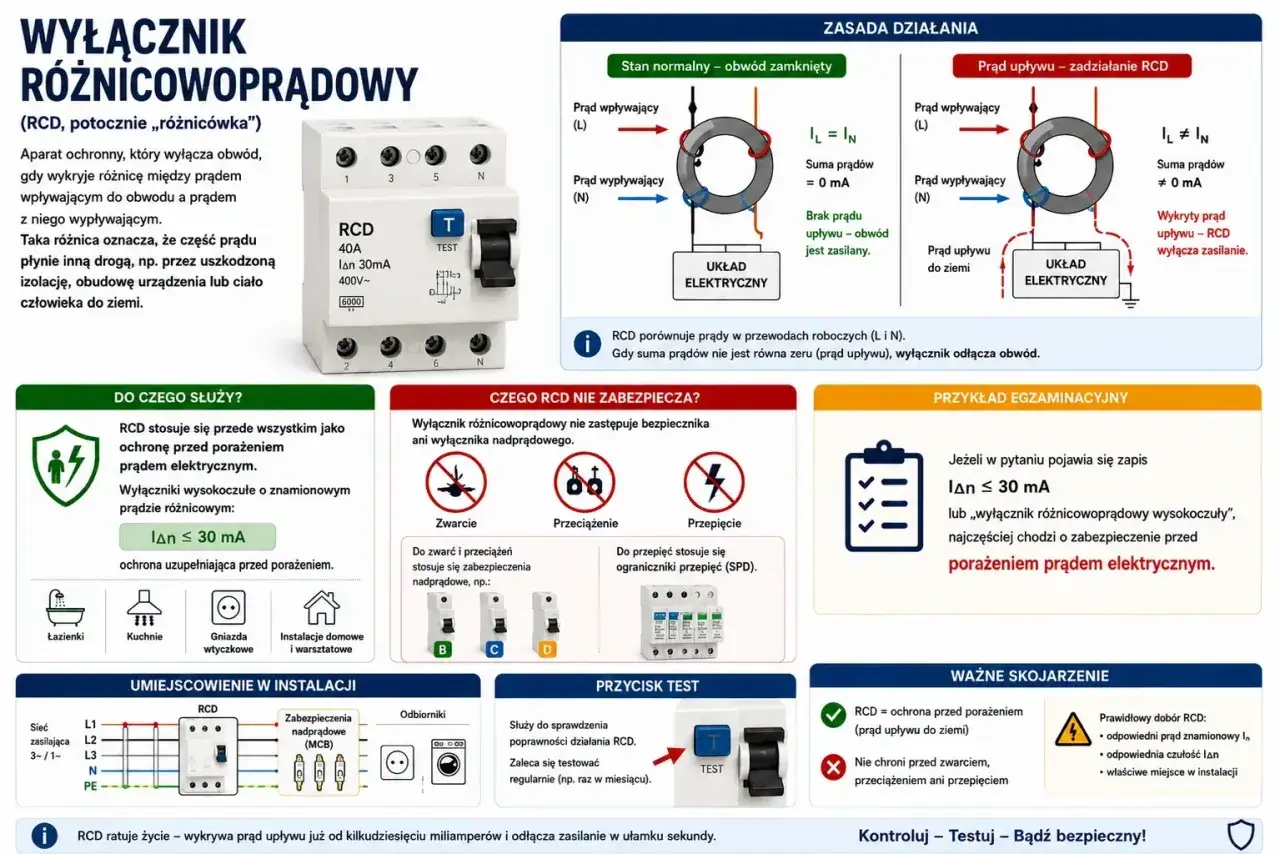

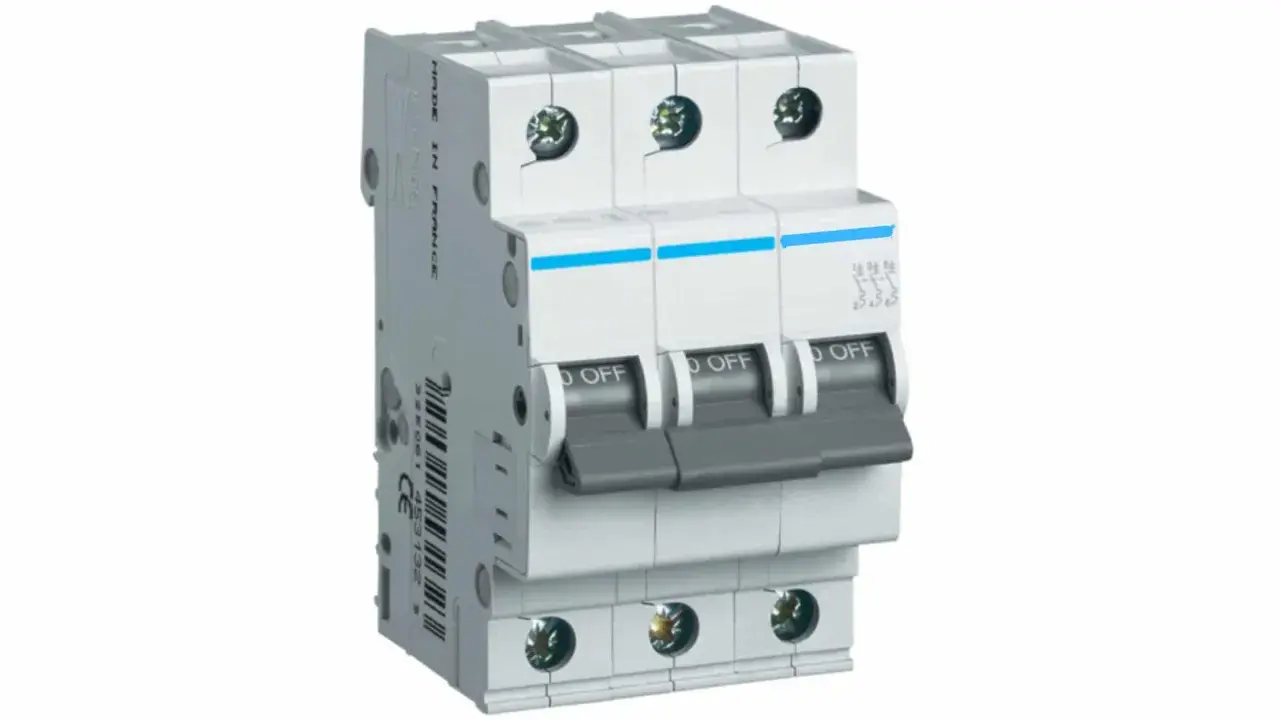

Co to jest wyłącznik różnicowoprądowy i przed czym chroni
Wyłącznik różnicowoprądowy, potocznie nazywany różnicówką, to aparat montowany w rozdzielnicy elektrycznej. Jego zadaniem jest wykrycie sytuacji, w której część prądu zamiast wrócić przewodem neutralnym odpływa inną drogą, na przykład przez uszkodzoną obudowę urządzenia, wilgotną ścianę albo ciało człowieka.
W typowym obwodzie prąd wpływający przewodem fazowym L powinien mieć taką samą wartość jak prąd wracający przewodem neutralnym N. Różnicówka porównuje te wartości. Gdy pojawia się prąd upływowy, czyli różnica między prądem wpływającym i wypływającym, aparat odłącza zasilanie.
W obwodach ochrony przeciwporażeniowej najczęściej spotyka się urządzenia o znamionowym prądzie różnicowym IΔn równym 30 mA. Nie oznacza to jednak, że każdy kontakt z napięciem będzie bezpieczny. RCD ogranicza czas przepływu prądu, ale nie eliminuje ryzyka porażenia i nie zastępuje sprawnej instalacji ochronnej.
Jak działa różnicówka w praktyce
Przewody robocze przechodzą przez specjalny przekładnik sumujący. W normalnych warunkach pola magnetyczne wytwarzane przez prąd płynący w obu kierunkach wzajemnie się równoważą. Kiedy część energii ucieka do ziemi, równowaga zostaje zaburzona, a mechanizm wyłącznika rozłącza styki.
Przykładowo, jeśli izolacja przewodu w pralce zostanie uszkodzona i napięcie pojawi się na metalowej obudowie, prąd może popłynąć do przewodu ochronnego PE. Właśnie taki odpływ powinien wykryć RCD, zanim osoba dotykająca urządzenia znajdzie się w niebezpiecznej sytuacji.
Różnicówka a bezpiecznik nadprądowy
Te dwa aparaty często znajdują się obok siebie, ale pełnią różne funkcje. Wyłącznik nadprądowy reaguje przede wszystkim na zbyt duży prąd wynikający z przeciążenia lub zwarcia. Chroni przewody i instalację przed przegrzaniem.
Różnicówka reaguje natomiast na nierównowagę prądów. Może zadziałać przy stosunkowo małym prądzie upływowym, który nie jest wystarczający do wyzwolenia zabezpieczenia nadprądowego. Z tego powodu prawidłowa rozdzielnica potrzebuje obu rodzajów ochrony.
| Urządzenie | Na co reaguje | Główne zadanie |
|---|---|---|
| Wyłącznik różnicowoprądowy | Prąd upływowy, na przykład 30 mA | Ograniczenie ryzyka porażenia i pożaru od uszkodzonej izolacji |
| Wyłącznik nadprądowy | Przeciążenie lub zwarcie | Ochrona przewodów i odbiorników |
| Wyłącznik kombinowany RCBO | Prąd upływowy, przeciążenie i zwarcie | Połączenie obu funkcji w jednym aparacie |
W praktyce szczególnie wygodne bywają aparaty RCBO, ponieważ jeden moduł chroni konkretny obwód przed kilkoma rodzajami awarii. Ich zaletą jest też mniejszy zakres wyłączenia. Awaria pralki nie musi wtedy pozbawić prądu całej kuchni i łazienki.
Typy wyłączników i ich zastosowanie
Nie każda różnicówka nadaje się do każdego obwodu. Przy wyborze liczy się nie tylko czułość 30 mA, lecz także typ wykrywanych prądów różnicowych, liczba biegunów i prąd znamionowy aparatu.
Typ AC
Typ AC wykrywa przemienny prąd różnicowy o przebiegu sinusoidalnym. Może sprawdzić się w prostych, starszych obwodach z tradycyjnymi odbiornikami, ale w nowoczesnym domu jego zastosowanie jest bardziej ograniczone.
Typ A
Typ A wykrywa także prądy pulsujące stałe, które mogą pojawiać się w urządzeniach z elektroniką, na przykład w pralkach, zmywarkach, kotłach, komputerach i ładowarkach. To najczęściej rozsądny wybór do współczesnej instalacji mieszkaniowej, choć ostateczna decyzja powinna wynikać z dokumentacji odbiornika i projektu instalacji.
Przeczytaj również: Jak podłączyć włącznik schodowy? Schemat L, L1 i L2
Typ F i B
Typ F stosuje się przy wybranych urządzeniach z przemiennikami częstotliwości, natomiast typ B może być potrzebny przy instalacjach z bardziej złożoną elektroniką, fotowoltaiką, pompami ciepła albo niektórymi ładowarkami samochodów elektrycznych. Nie warto dobierać ich wyłącznie na podstawie nazwy urządzenia. Wymagania producenta mają tu większe znaczenie niż ogólna zasada.
W domu jednorodzinnym spotyka się zwykle wersje 2-biegunowe dla obwodów jednofazowych oraz 4-biegunowe dla instalacji trójfazowych. Prąd znamionowy, na przykład 25, 40 lub 63 A, określa obciążenie, jakie aparat może przenosić. Nie jest to wartość, przy której różnicówka wykrywa upływ.
Dlaczego różnicówka wyłącza prąd
Jednorazowe zadziałanie nie musi oznaczać uszkodzenia samego aparatu. Najczęściej przyczyną jest urządzenie z przebitą izolacją, wilgoć w gniazdku, uszkodzony przewód albo suma niewielkich prądów upływowych pochodzących z kilku zasilaczy.
W pierwszej kolejności można bezpiecznie odłączyć odbiorniki od gniazd, włączyć różnicówkę i podłączać sprzęty pojedynczo. Jeśli aparat wyzwoli się po podłączeniu konkretnego urządzenia, nie należy dalej go używać. Taki test nie zastępuje jednak pomiarów elektrycznych.
Jeżeli RCD wyłącza się nawet przy odłączonych odbiornikach, problem może znajdować się w przewodach lub rozdzielnicy. Częstym błędem jest także połączenie przewodu neutralnego N z ochronnym PE za różnicówką albo pomieszanie przewodów neutralnych należących do różnych obwodów.
Nie powinno się wielokrotnie podnosić dźwigni bez ustalenia przyczyny. Powtarzające się wyzwalanie to sygnał ostrzegawczy, a nie uciążliwa przypadłość, którą trzeba po prostu „przeczekać”. Przy instalacji w ścianie lub rozdzielnicy potrzebny jest elektryk z odpowiednim miernikiem.
Jak sprawdzić działanie wyłącznika
Na obudowie znajduje się przycisk oznaczony zwykle literą T albo TEST. Po jego naciśnięciu aparat powinien odłączyć zasilanie, ponieważ wewnętrzny układ kontrolny symuluje prąd różnicowy.
Prosty test można wykonać przy włączonych odbiornikach, pamiętając, że urządzenia stracą zasilanie. Producenci i instrukcje konkretnych aparatów mogą wskazywać różne odstępy kontroli, dlatego najlepiej stosować częstotliwość podaną na urządzeniu. W praktyce domowej często przyjmuje się sprawdzanie raz w miesiącu.
Jeśli przycisk TEST nie powoduje zadziałania, nie należy uznawać różnicówki za sprawną. Trzeba odłączyć podejrzany obwód i zlecić sprawdzenie aparatu oraz instalacji. Samo przestawienie dźwigni nie jest naprawą.
Co sprawdzić przed wymianą różnicówki
Wymiana na aparat o większej czułości albo na „mocniejszy” model nie zawsze rozwiązuje problem. Najpierw trzeba ustalić, czy przyczyną jest odbiornik, wilgoć, błąd połączenia, zbyt duża suma prądów upływowych czy zużyty wyłącznik.
- Nie zwiększaj samodzielnie czułości z 30 mA do 300 mA, jeśli aparat chroni ludzi.
- Nie zamieniaj typu A na AC bez sprawdzenia charakteru odbiorników.
- Nie traktuj RCD jako zabezpieczenia przed każdym porażeniem, zwłaszcza przy jednoczesnym dotknięciu przewodu fazowego i neutralnego.
- Nie wykonuj prac w rozdzielnicy pod napięciem, nawet jeśli problem wydaje się błahy.
Dobrze zaprojektowana instalacja powinna mieć podział na kilka obwodów i rozsądnie dobrane zabezpieczenia. Dzięki temu pojedyncza usterka nie wyłącza całego mieszkania, a jej znalezienie jest znacznie prostsze.
Najkrócej mówiąc, różnicówka kontroluje, czy prąd wraca właściwą drogą, i odcina zasilanie, gdy wykryje niebezpieczny odpływ. Jej skuteczność zależy jednak od prawidłowego montażu, właściwego typu, sprawnego przewodu ochronnego oraz regularnego testowania, dlatego przy niejasnych objawach bezpieczniej zlecić diagnostykę elektrykowi niż samodzielnie modyfikować zabezpieczenia.
