Wymiana lub wykonanie nowego punktu zasilania wygląda na prostą pracę, ale kilka błędów przy przewodach L, N i PE może skończyć się porażeniem, uszkodzeniem sprzętu albo pożarem. Pokażę, jak bezpiecznie przygotować montaż gniazdka, dobrać osprzęt, rozpoznać przewody, osadzić puszkę, sprawdzić działanie oraz ocenić, kiedy potrzebny jest elektryk.
Bezpieczne gniazdko zaczyna się od oceny instalacji, nie od przykręcenia osprzętu
- Wyłącz zasilanie w rozdzielnicy i potwierdź brak napięcia profesjonalnym testerem.
- W nowej instalacji rozpoznaj trzy przewody: L, N i PE.
- Do łazienki wybierz gniazdo o odpowiednim stopniu ochrony IP, a na zewnątrz model przeznaczony do pracy w wilgoci.
- Sam montaż istniejącego punktu kosztuje zwykle około 40-85 zł netto, natomiast nowy punkt z kuciem może kosztować 140-240 zł netto.
- Stare przewody aluminiowe, instalacja dwużyłowa i niepewne oznaczenia to sygnał, żeby przerwać pracę i wezwać fachowca.
Co trzeba sprawdzić przed rozpoczęciem pracy
Najpierw ustalam, czy chodzi o wymianę istniejącego gniazda, czy o wykonanie nowego punktu. Wymiana osprzętu w sprawnej puszce jest znacznie prostsza, natomiast nowy punkt może wymagać prowadzenia przewodu, kucia ściany, montażu puszki i sprawdzenia obciążenia obwodu.
Trzeba też ocenić wiek i rodzaj instalacji. Współczesne gniazdo z bolcem ochronnym najlepiej podłączać w układzie trzyżyłowym, gdzie występują przewód fazowy L, neutralny N oraz ochronny PE. W starszych mieszkaniach można jednak spotkać instalację dwużyłową, przewód aluminiowy albo układ, w którym kolory nie odpowiadają rzeczywistemu przeznaczeniu żył.
Kolory przewodów pomagają, ale nie zastępują pomiaru
- brązowy lub czarny najczęściej oznacza przewód fazowy L,
- niebieski zwykle pełni funkcję przewodu neutralnego N,
- żółto-zielony jest przeznaczony dla przewodu ochronnego PE.
To są typowe oznaczenia, a nie pozwolenie na podłączenie „na kolor”. W praktyce spotykam przewody przemieszane po wcześniejszych naprawach, szczególnie w starych lokalach. Jeżeli oznaczenia są niejasne, izolacja krucha, a w puszce widać aluminium lub nadpalone końcówki, nie traktowałbym tego jako zwykłej wymiany.
Przed pracą wyłącz właściwy wyłącznik nadprądowy, zabezpiecz go przed przypadkowym załączeniem i sprawdź brak napięcia na wszystkich żyłach. Próbnik neonowy nie jest wystarczającym narzędziem do potwierdzenia bezpieczeństwa. Potrzebny jest sprawny tester dwubiegunowy albo odpowiedni miernik używany przez osobę, która wie, jak wykonać pomiar.
Jak dobrać gniazdo do miejsca i obciążenia
Nie każde gniazdo pasuje do każdego pomieszczenia. Do zwykłego pokoju najczęściej wybiera się gniazdo podtynkowe 230 V z bolcem ochronnym, ale w kuchni, łazience, garażu i na zewnątrz liczą się dodatkowe warunki. Najtańszy model nie zawsze jest rozsądną oszczędnością, zwłaszcza jeśli będzie pracował przy dużym obciążeniu albo w wilgotnym miejscu.
| Miejsce | Praktyczny wybór | Na co zwrócić uwagę |
|---|---|---|
| Pokój lub sypialnia | Gniazdo 230 V z uziemieniem | Solidne zaciski, stabilna ramka, dopasowanie do puszki |
| Kuchnia | Gniazdo z przesłonami torów prądowych | Odległość od zlewu, para, możliwość pracy kilku urządzeń |
| Łazienka | Model z klapką i odpowiednim IP | Strefy ochronne, wilgoć, wyłącznik różnicowoprądowy |
| Balkon, taras, ogród | Gniazdo bryzgoszczelne do zastosowań zewnętrznych | Pokrywa, odporność na wodę i promieniowanie UV, właściwy obwód |
W pomieszczeniach wilgotnych stopień ochrony IP dobiera się do konkretnego miejsca i narażenia na wodę. Sam napis „wodoodporne” na opakowaniu niczego nie rozstrzyga. Liczy się pełne oznaczenie, sposób montażu oraz zachowanie wymaganych odległości od źródeł wody.
Trzeba również sprawdzić, co będzie podłączane do gniazda. Czajnik, piekarnik, grzejnik elektryczny czy suszarka mogą pobierać dużo więcej energii niż ładowarka telefonu. Nowe gniazdo nie zwiększa automatycznie możliwości obwodu, dlatego przy planowaniu kilku urządzeń warto zweryfikować zabezpieczenie i przekrój przewodów.
Montaż gniazdka krok po kroku
Poniższy opis dotyczy sytuacji, w której instalacja jest sprawna, przewody są prawidłowo rozpoznane, a puszka znajduje się już w ścianie. Jeśli którykolwiek z tych warunków nie jest spełniony, bezpieczniej zakończyć pracę na oględzinach.
Przygotowanie puszki i osprzętu
Po odłączeniu zasilania zdejmuję ramkę i mechanizm starego gniazda, a później sprawdzam stan puszki. Powinna być stabilna, niepopękana i osadzona na właściwej głębokości. Przewody muszą wystawać na tyle, aby dało się je wygodnie podłączyć, ale nie powinny być nienaturalnie zagięte ani naprężone.
Końcówki przewodów powinny mieć zdrową izolację i czysty metal. Nadpalone lub utlenione fragmenty trzeba usunąć, o ile pozwala na to zapas przewodu. Nie dopuszczam do sytuacji, w której zacisk łapie izolację zamiast żyły, ponieważ taki błąd może powodować grzanie się połączenia pod obciążeniem.

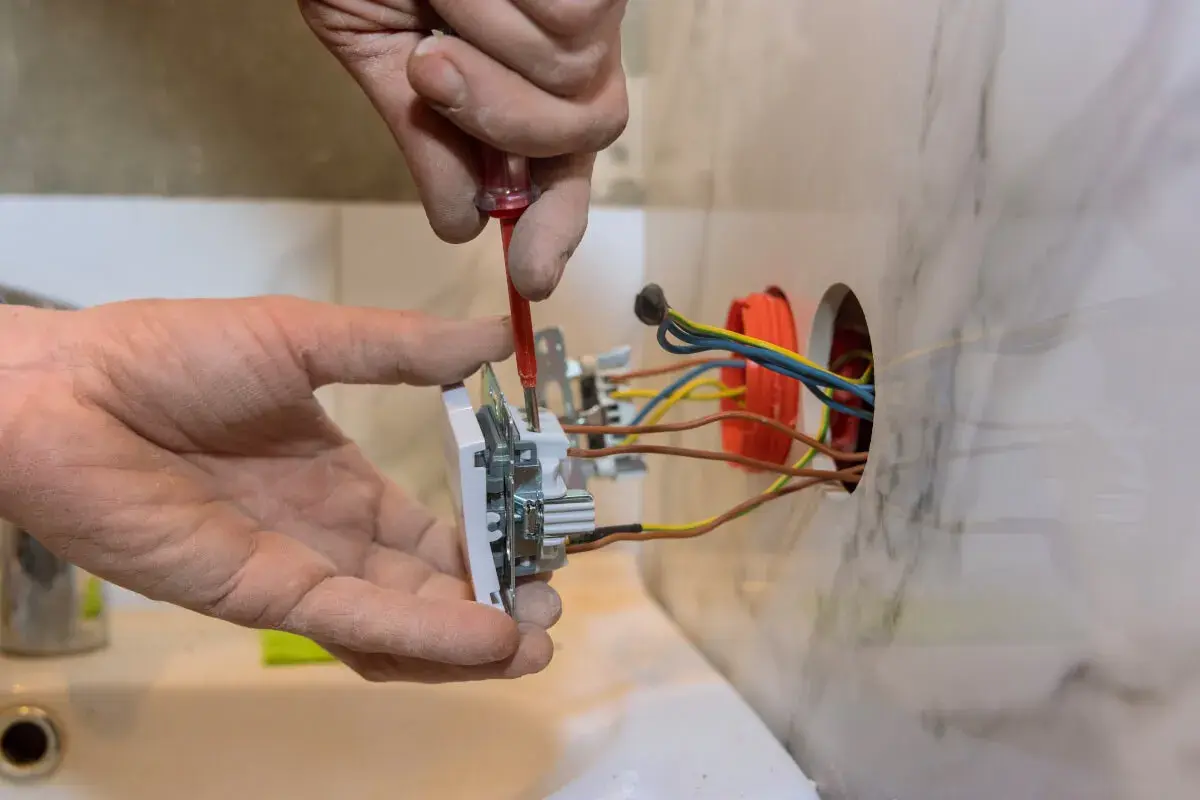

Podłączenie przewodów
Mechanizm gniazda ma zwykle oznaczenia L, N oraz symbol uziemienia. Przewód fazowy trafia do zacisku L, neutralny do N, a ochronny do zacisku oznaczonego symbolem ochrony. W wielu popularnych gniazdach przyjmuje się układ z fazą po lewej stronie, patrząc od przodu, ale najważniejsze są oznaczenia producenta i poprawne wykonanie całego obwodu.
Przewód ochronny PE podłączam tak, aby jego połączenie było pewne i nie mogło zostać wyrwane przy wsuwaniu mechanizmu do puszki. Nie wolno łączyć PE z N w przypadkowym miejscu gniazda. W starszych układach TN-C sposób ochrony może wyglądać inaczej, ale ocena takiej instalacji wymaga wiedzy i pomiarów.
Osadzenie i sprawdzenie mechanizmu
Po dokręceniu zacisków układam przewody łagodnymi łukami i przykręcam mechanizm do puszki albo rozpieram go zgodnie z konstrukcją osprzętu. Gniazdo powinno być równo ustawione, bez przekoszenia i bez naprężania przewodów. Dopiero wtedy zakładam ramkę oraz pokrywę.
Po włączeniu zabezpieczenia sprawdzam działanie odpowiednim testerem gniazd, a w razie potrzeby wykonuję pomiary ochronne. Sam fakt, że urządzenie działa, nie oznacza jeszcze, że przewód PE jest prawidłowo podłączony. Test funkcjonalny i pomiar bezpieczeństwa to dwie różne rzeczy.
Stara instalacja wymaga innego podejścia
Najwięcej problemów pojawia się nie przy nowych instalacjach, lecz przy wymianie osprzętu w mieszkaniach z dawnych lat. Dwa przewody w puszce nie tworzą automatycznie bezpiecznego układu dla współczesnego gniazda z bolcem. Nie powinno się też dorabiać ochrony przez przypadkowe mostkowanie przewodów.
W instalacji aluminiowej połączenia są bardziej podatne na luzowanie i utlenianie niż w dobrze wykonanej instalacji miedzianej. Jeżeli przewód kruszy się przy zginaniu, zacisk jest nadpalony albo gniazdo było ciepłe w czasie pracy, potrzebna jest ocena całego punktu, a nie tylko wymiana plastikowej obudowy.
Przeczytaj również: Niebieski przewód w instalacji - co oznacza i jak go sprawdzić?
Kiedy nie podejmować pracy samodzielnie
- nie potrafisz jednoznacznie wskazać przewodu fazowego, neutralnego i ochronnego,
- w puszce są tylko dwa przewody, aluminium albo ślady przegrzania,
- wyłącznik nadprądowy wyłącza się po podłączeniu odbiornika,
- gniazdo znajduje się w łazience, garażu lub na zewnątrz i nie znasz układu ochrony,
- chcesz dodać nowy punkt do obwodu z piekarnikiem, płytą, ogrzewaczem lub grzejnikiem,
- instalacja nie ma sprawnego zabezpieczenia różnicowoprądowego tam, gdzie jest ono wymagane.
W takich sytuacjach elektryk może sprawdzić ciągłość przewodu ochronnego, impedancję pętli zwarcia, działanie RCD oraz stan zabezpieczeń. To nie jest przesadna ostrożność. Gniazdo może działać poprawnie przez wiele miesięcy, mimo że jego ochrona jest wykonana źle.
Ile kosztuje wykonanie lub wymiana punktu
Cena zależy przede wszystkim od zakresu prac. Sama wymiana mechanizmu w gotowej puszce jest czymś innym niż wykonanie nowego punktu w tynku, poprowadzenie przewodu i odtworzenie ściany. W Gdańsku oraz innych dużych miastach dochodzi również koszt dojazdu i minimalnej stawki za wizytę.
| Zakres pracy | Orientacyjny koszt robocizny netto | Co może podnieść cenę |
|---|---|---|
| Wymiana gniazda w gotowej puszce | 40-85 zł | Dojazd, trudny dostęp, uszkodzone przewody |
| Montaż gniazda wraz z osadzeniem puszki | 80-150 zł | Twarda ściana, płytki, konieczność naprawy podłoża |
| Nowy punkt z przewodem i kuciem | 140-240 zł | Długość trasy, odtworzenie tynku, dodatkowe zabezpieczenia |
| Praca awaryjna lub pilna wizyta | 100-250 zł za godzinę lub więcej | Porę nocna, weekend, szybki termin, diagnoza usterki |
Podane kwoty są orientacyjne i zwykle nie obejmują osprzętu. Dobre gniazdo kosztuje od kilkunastu do kilkudziesięciu złotych, a modele designerskie, hermetyczne lub wyposażone w USB mogą kosztować znacznie więcej. Przy kilku punktach opłaca się poprosić o wycenę całości, ponieważ minimalny koszt dojazdu może mieć większe znaczenie niż cena pojedynczego gniazda.
Jeśli wykonawca proponuje bardzo niską cenę za nowy punkt, dopytaj, czy obejmuje ona puszkę, przewód, kucie, podłączenie, pomiary i uporządkowanie miejsca pracy. Tania usługa bywa po prostu wyceną samego przykręcenia mechanizmu, bez elementów, które decydują o bezpieczeństwie.
Błędy, które najczęściej kończą się problemem
Pierwszy błąd to wyłączenie tylko światła albo jednego urządzenia i założenie, że gniazdo jest już bez napięcia. Obwody w mieszkaniu bywają opisane niedokładnie, a zasilanie może przychodzić z innego zabezpieczenia. Brak napięcia zawsze trzeba potwierdzić pomiarem.
Drugi problem to zbyt słabo dokręcone zaciski. Luźne połączenie ma większą rezystancję, przez co może się nagrzewać podczas pracy czajnika, pralki lub grzejnika. Z drugiej strony nadmierne dokręcanie może uszkodzić zacisk albo delikatną żyłę, dlatego trzeba trzymać się zaleceń producenta.
Często widzę również przewody upchnięte na siłę za mechanizmem. Gniazdo wtedy odstaje, przekrzywia się albo pęka przy dokręcaniu. Lepiej uporządkować żyły i zastosować puszkę o właściwej głębokości niż maskować problem grubą ramką.
- nie używaj koloru przewodu jako jedynego sposobu identyfikacji,
- nie podłączaj przewodu ochronnego do przypadkowego elementu metalowego,
- nie montuj zwykłego gniazda w miejscu narażonym na wodę,
- nie przeciążaj jednego obwodu listwami i urządzeniami dużej mocy,
- nie zostawiaj luźnych, za krótkich ani nadpalonych przewodów w puszce.
Po zakończeniu pracy warto sprawdzić stabilność gniazda, działanie zabezpieczenia oraz temperaturę osprzętu przy normalnym obciążeniu. Jeśli pojawia się zapach spalenizny, trzaski, iskrzenie albo ciepła ramka, natychmiast odłącz obwód i zleć diagnozę.
Dobrze wykonany punkt to coś więcej niż estetyczna ramka
Bezpieczna instalacja zaczyna się od rozpoznania przewodów, właściwego zabezpieczenia obwodu i oceny warunków w pomieszczeniu. Dopiero później wybiera się model gniazda i sposób osadzenia. W prostym, sprawnym punkcie wymiana może być szybka, ale nowy punkt lub stara instalacja wymagają już szerszej oceny.
Moja praktyczna zasada jest prosta: jeżeli nie możesz pewnie odpowiedzieć, który przewód jest fazowy i gdzie znajduje się ochrona, nie podłączaj gniazda metodą prób. Koszt fachowej weryfikacji jest niewielki w porównaniu z naprawą sprzętu, skutkami zwarcia albo ryzykiem porażenia.
