Gdy stalowa bednarka wychodzi z gruntu, a dalej trzeba poprowadzić drut lub przewód do instalacji, samo skręcenie metalu nie wystarczy. Dobrze wykonane połączenie bednarki z przewodem musi być trwałe mechanicznie, mieć niski opór elektryczny i zachować odporność na korozję. Pokażę, jakie złącza stosuje się w takich miejscach, jak dobrać materiały, czego unikać oraz kiedy zakończyć prace pomiarem wykonanym przez elektryka.
Najważniejsze decyzje zapadają przy złączu, nie przy samej bednarce
- Dedykowany zacisk jest bezpieczniejszy niż przypadkowa śruba, opaska lub skręcenie przewodów.
- FeZn, miedź i aluminium nie powinny być łączone bez sprawdzenia kompatybilności materiałów.
- Złącze kontrolne powinno umożliwiać rozłączenie uziemienia do pomiaru, jeśli wymaga tego projekt.
- Połączenia w gruncie muszą być zabezpieczone przed wilgocią i korozją.
- Rezystancję uziemienia dobiera się do układu instalacji, a nie według jednej uniwersalnej wartości.
Co właściwie łączy się z bednarką
Bednarka to płaski stalowy płaskownik, najczęściej ocynkowany ogniowo i oznaczany jako FeZn. W instalacjach domowych spotyka się między innymi rozmiary 25 × 4 mm lub 30 × 4 mm, ale ostateczny przekrój powinien wynikać z projektu uziemienia albo instalacji odgromowej.
Do bednarki może być dołączony okrągły przewód stalowy, na przykład drut odgromowy o średnicy 8 mm, przewód uziemiający albo odcinek prowadzący do głównej szyny uziemiającej. Trzeba jednak odróżnić przewód uziemiający od przewodu ochronnego PE. Pierwszy łączy uziom z instalacją, a drugi służy do ochrony przeciwporażeniowej urządzeń.
W domu jednorodzinnym bednarka często prowadzi od uziomu fundamentowego lub otokowego do głównej szyny uziemiającej, nazywanej też GSU. Do tej szyny przyłącza się przewody ochronne, połączenia wyrównawcze oraz elementy wymagające uziemienia. Nie oznacza to jednak, że każdy przewód można przykręcić bezpośrednio w dowolnym punkcie bednarki.
Najczęstszy błąd polega na utożsamianiu uziemienia z samym kawałkiem metalu. O skuteczności decyduje cały układ: rodzaj uziomu, jakość złączy, ciągłość przewodów, sposób ochrony przed korozją i wynik pomiarów.
Wybór złącza zależy od miejsca i materiału
Do połączenia płaskownika z okrągłym przewodem stosuje się zaciski krzyżowe, równoległe lub specjalne zaciski kontrolne. Element musi być przeznaczony do konkretnego typu przewodnika, jego wymiarów oraz miejsca montażu. Innego rozwiązania używa się w gruncie, a innego w dostępnej puszce kontrolnej na elewacji.
| Miejsce połączenia | Typowe rozwiązanie | Najważniejszy warunek |
|---|---|---|
| Grunt | Zacisk uziomowy dopuszczony do pracy w ziemi lub połączenie trwałe | Odporność na wilgoć, korozję i siły mechaniczne |
| Elewacja lub puszka kontrolna | Złącze kontrolne, zwykle skręcane | Łatwy dostęp do pomiaru i możliwość rozłączenia narzędziem |
| Rozdzielnica lub GSU | Zacisk główny albo szyna uziemiająca | Dobór do przekroju przewodu i układu sieci |
| Połączenie miedzi ze stalą ocynkowaną | Zacisk bimetaliczny lub element z przekładką | Ograniczenie korozji elektrochemicznej |
Stal ocynkowana i miedź
Bezpośrednie połączenie miedzianego przewodu z ocynkowaną bednarką może przyspieszyć korozję elektrochemiczną, szczególnie w wilgotnym gruncie. Dlatego stosuje się odpowiedni zacisk bimetaliczny, przekładkę albo rozwiązanie wskazane przez producenta systemu.
Nie polecam zakopywania przypadkowego połączenia wykonanego zwykłą śrubą i nakrętką. Nawet jeśli początkowo przewodzi dobrze, po kilku sezonach wilgoć może osłabić styk. W praktyce korozja często rozwija się pod złączem, więc nie widać jej podczas zwykłych oględzin.
Przeczytaj również: Oświetlenie schodów - jak wybrać sterowanie i zaplanować montaż
Złącze kontrolne nie jest zwykłą kostką
Złącze kontrolne pozwala rozłączyć część instalacji i wykonać pomiar uziemienia. Powinno mieć odpowiednią obciążalność prądową, wytrzymałość mechaniczną i ochronę antykorozyjną. Montuje się je w miejscu dostępnym, ale zabezpieczonym przed przypadkowym uszkodzeniem.
W instalacji odgromowej złącze kontrolne najczęściej znajduje się między przewodem odprowadzającym a przewodem uziemiającym. Nie należy go samowolnie usuwać ani zastępować połączeniem nierozłącznym, jeśli projekt przewiduje możliwość kontroli i pomiarów.
Jak wykonać takie połączenie krok po kroku
Prace przy uziemieniu zaczynam od ustalenia, jaki system jest wykonywany. Inaczej prowadzi się połączenie uziomu z GSU, inaczej przewód odprowadzający instalacji piorunochronnej, a jeszcze inaczej uziemienie pojedynczego urządzenia lub słupa oświetleniowego.
- Sprawdź dokumentację. Ustal typ uziomu, materiał bednarki, przekrój przewodu oraz miejsce złącza kontrolnego.
- Dobierz zacisk. Musi pasować do szerokości i grubości bednarki oraz średnicy przewodu okrągłego.
- Przygotuj powierzchnie styku. Usuń zabrudzenia, luźną rdzę i nadmiar powłoki tylko w zakresie przewidzianym przez producenta złącza.
- Ułóż przewodniki bez naprężeń. Bednarka nie powinna być skręcona, a drut załamany przy samym zacisku.
- Dokręć złącze zgodnie z instrukcją. Przy połączeniach skręcanych liczy się odpowiedni docisk, nie samo mocne dokręcenie „na wyczucie”.
- Zabezpiecz miejsce styku. W gruncie stosuje się materiały przeznaczone do ochrony połączeń uziemiających, a nie przypadkową taśmę izolacyjną.
- Wykonaj oględziny i pomiary. Połączenie powinno być stabilne, dostępne tam, gdzie wymaga tego projekt, i opisane w dokumentacji powykonawczej.

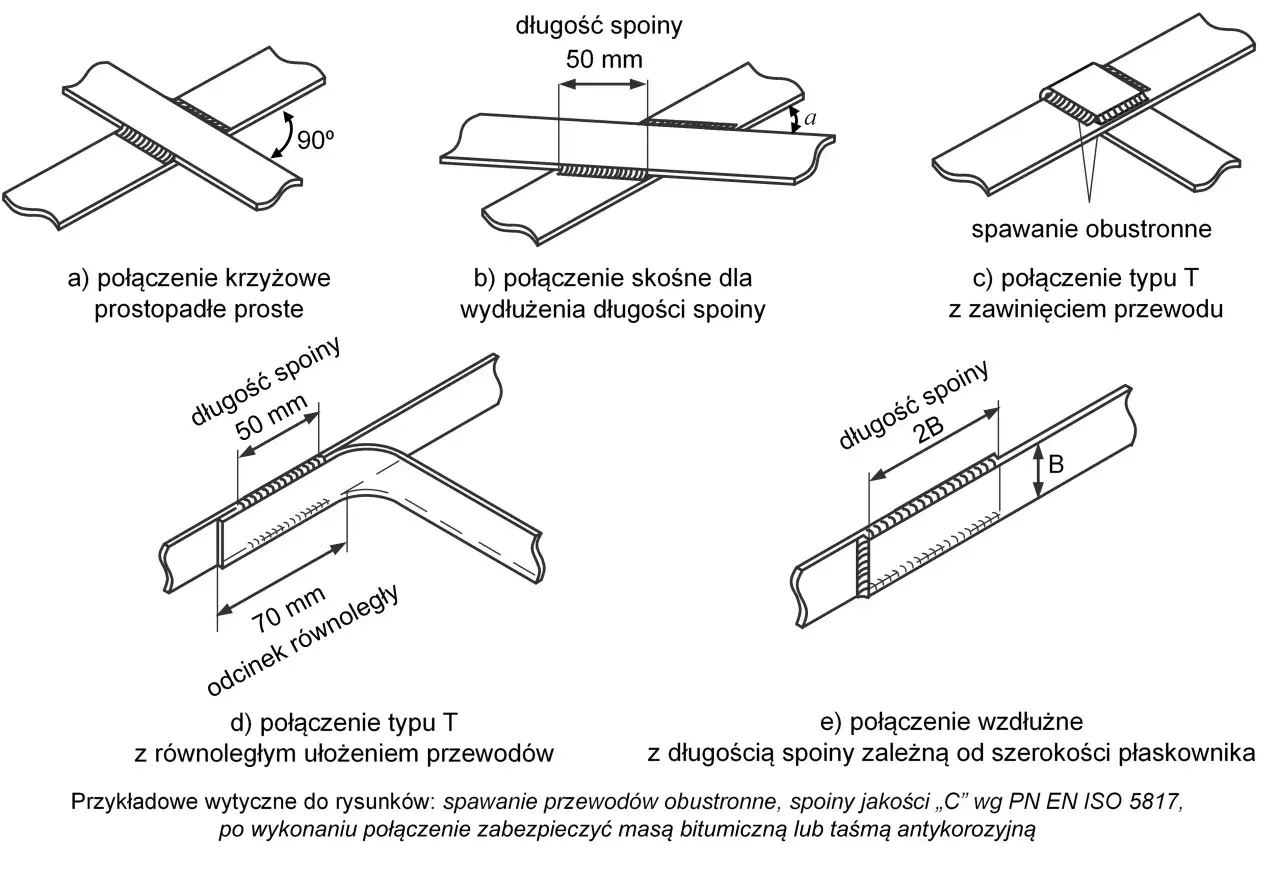

W przypadku połączeń wykonywanych w ziemi dopuszcza się różne technologie, między innymi odpowiednie zaciski mechaniczne, spawanie egzotermiczne lub inne rozwiązania przewidziane dla danego układu. Nie każde spawanie jest automatycznie najlepsze, a zwykłe spawanie łukowe może wymagać dodatkowej ochrony i kontroli jakości.
Wytyczne dotyczące układów uziemiających i przewodów ochronnych opisuje norma PN-HD 60364-5-54, natomiast instalacje piorunochronne wymagają uwzględnienia zasad z rodziny norm PN-EN 62305. Norma nie zastępuje projektu, ponieważ poprawne rozwiązanie zależy od rodzaju budynku, gruntu, układu sieci i funkcji uziemienia.
Najczęstsze błędy przy łączeniu bednarki z drutem
Wiele usterek nie wynika z braku drogiego sprzętu, lecz z niewłaściwego drobiazgu. Złącze może wyglądać solidnie, a mimo to po pewnym czasie stracić dobry kontakt elektryczny.
- Skręcanie przewodów bez zacisku nie zapewnia trwałej powierzchni styku ani odporności mechanicznej.
- Zakopywanie zwykłej śruby przyspiesza korozję i utrudnia późniejszą kontrolę.
- Łączenie miedzi z ocynkiem bez przekładki może powodować korozję elektrochemiczną.
- Malowanie powierzchni styku przed skręceniem pogarsza przewodzenie. Powłokę ochronną nakłada się na gotowe połączenie, zgodnie z instrukcją.
- Wybór zacisku „na oko” może skutkować zbyt małą powierzchnią docisku albo uszkodzeniem bednarki.
- Brak ochrony mechanicznej naraża przewód wyprowadzony z gruntu na uderzenia, zagięcia i uszkodzenia podczas prac przy elewacji.
- Łączenie PE z N w przypadkowym miejscu może być niebezpieczne. Punkt rozdziału zależy od układu sieci i projektu instalacji.
Szczególnie ostrożnie podchodzę do porad typu „wystarczy przykręcić przewód do najbliższej metalowej części”. Metalowa rura, ogrodzenie czy konstrukcja stalowa nie stają się poprawnym uziemieniem tylko dlatego, że przewodzi prąd. Każdy element wykorzystany w ochronie musi mieć określoną funkcję i ciągłość potwierdzoną pomiarem.
Pomiar decyduje, czy połączenie rzeczywiście działa
Sam wygląd zacisku nie potwierdza skuteczności ochrony. Po zakończeniu prac elektryk powinien sprawdzić między innymi ciągłość przewodów ochronnych i uziemiających, rezystancję uziemienia oraz działanie ochrony przeciwporażeniowej.
Nie ma jednej wartości rezystancji, która pasuje do każdego domu. W układzie TT znaczenie ma warunek samoczynnego wyłączenia zasilania, w instalacji odgromowej liczy się między innymi ciągłość i właściwości całego układu, a przy uziemieniu funkcjonalnym dochodzą wymagania konkretnego urządzenia.
Dlatego wynik „poniżej 10 omów” nie powinien być traktowany jako uniwersalna przepustka. Liczy się zgodność z wymaganiami danego systemu, a nie sama liczba wyrwana z kontekstu. Protokół pomiarowy jest szczególnie ważny przy odbiorze nowej instalacji, sprzedaży domu, modernizacji rozdzielnicy lub rozbudowie instalacji odgromowej.
Jeżeli bednarka znajduje się w fundamencie, w gruncie albo przy głównej rozdzielnicy, nie zachęcam do pracy bez kwalifikacji. Błąd może pozostać niewidoczny do chwili uszkodzenia izolacji, przepięcia lub wyładowania atmosferycznego. W takich miejscach najlepiej zlecić wykonanie i sprawdzenie instalacji osobie z odpowiednimi uprawnieniami.
Dobra instalacja kończy się nie na skręceniu śruby
Najbezpieczniejszy schemat jest prosty, choć wymaga dopasowania do konkretnego obiektu. Bednarka powinna być połączona z przewodem za pomocą właściwego złącza, materiały muszą być kompatybilne, miejsce połączenia zabezpieczone przed korozją, a całość sprawdzona pomiarem.
Przed zakupem elementów spisz szerokość bednarki, jej grubość, średnicę przewodu oraz informację, czy złącze będzie pracowało w gruncie, na elewacji czy w rozdzielnicy. Te cztery dane zwykle wystarczą, aby uniknąć przypadkowego doboru i kupienia zacisku, który pasuje tylko pozornie.
Jeśli połączenie ma służyć ochronie przeciwporażeniowej albo instalacji odgromowej, potraktuj je jako część całego systemu, a nie samodzielną naprawę metalowego przewodu. W elektryce dobrze wykonany detal ma znaczenie, ale dopiero projekt, prawidłowy montaż i pomiar pokazują, czy ochrona będzie działała wtedy, gdy naprawdę okaże się potrzebna.
