Na etykiecie lampy, zasilacza albo wyłącznika często pojawia się skrót AC. Najkrócej oznacza on prąd przemienny, czyli taki, który zasila domową instalację 230 V, ale w praktyce symbol może też informować o wymaganym napięciu, rodzaju zasilania i kompatybilności oprawy. Wyjaśniam, co oznacza AC, czym różni się od DC oraz jak bezpiecznie czytać te oznaczenia przy oświetleniu.
Najważniejsze informacje o oznaczeniu AC w domu
- AC to skrót od angielskiego alternating current, czyli prądu przemiennego.
- Domowa sieć w Polsce dostarcza zwykle 230 V AC i 50 Hz.
- DC oznacza prąd stały, spotykany między innymi za zasilaczem LED, w akumulatorach i instalacjach niskonapięciowych.
- Oznaczenie 12 V AC/DC informuje, że urządzenie może pracować z napięciem przemiennym i stałym, ale zawsze trzeba sprawdzić zakres podany przez producenta.
- Symbol AC nie oznacza automatycznie, że oprawa jest ściemnialna albo że można podłączyć ją do dowolnego zasilacza.
AC w elektryce oznacza prąd przemienny
AC pochodzi od angielskiego określenia alternating current. Po polsku mówimy o prądzie przemiennym, ponieważ jego kierunek i wartość zmieniają się w czasie. W gniazdku nie płynie więc prąd o stałym kierunku, jak w baterii, lecz przebieg sinusoidalny zmieniający znak wiele razy w ciągu sekundy.
W Polsce standardowa instalacja jednofazowa ma napięcie skuteczne 230 V AC i częstotliwość 50 Hz. Oznacza to 50 pełnych okresów zmiany napięcia w ciągu sekundy, a zmiana biegunowości następuje 100 razy na sekundę. Wartość 230 V jest wartością skuteczną, natomiast chwilowe napięcie szczytowe sięga około 325 V.
W dokumentacji technicznej można spotkać kilka podobnych zapisów. 230 VAC, 230 V AC i 220-240 V~ odnoszą się do napięcia przemiennego. Znak tyldy, czyli „~”, pełni tutaj podobną funkcję jak skrót AC.
Czasem AC rozwija się także jako air conditioning, czyli klimatyzacja. W artykułach o instalacjach elektrycznych i oświetleniu chodzi jednak niemal zawsze o prąd przemienny. Znaczenie trzeba odczytać z otoczenia symbolu, jednostki napięcia oraz rodzaju urządzenia.
Dlaczego domowe oświetlenie korzysta z AC
Energia trafiająca do domu jest dostarczana jako prąd przemienny, dlatego klasyczne żarówki, większość opraw sufitowych i wiele zasilaczy podłącza się bezpośrednio do obwodu 230 V AC. W przypadku tradycyjnej żarówki napięcie zasila żarnik, który nagrzewa się i emituje światło. Nie ma tam skomplikowanej elektroniki, więc rodzaj prądu jest dla niej oczywisty.
Inaczej wygląda sprawa z oświetleniem LED. Sama dioda LED pracuje na prądzie stałym i wymaga odpowiednio ograniczonego prądu. Dlatego żarówka LED przeznaczona do oprawki 230 V ma w środku układ zasilający, który prostuje i stabilizuje energię z sieci AC.
W praktyce oznacza to, że użytkownik podłącza lampę do 230 V AC, ale elektronika wewnątrz zamienia ten prąd na warunki odpowiednie dla diod. To właśnie zasilacz, a nie sama dioda, w dużej mierze decyduje o trwałości, migotaniu i odporności źródła światła.
Na tym etapie często pojawia się błędne założenie, że każda lampa LED działa tak samo. Tania oprawa z prostym układem może mocno migotać albo źle współpracować ze ściemniaczem, podczas gdy lepszy model ma stabilniejszy driver i wyraźnie opisane warunki pracy.
AC i DC przy lampach LED

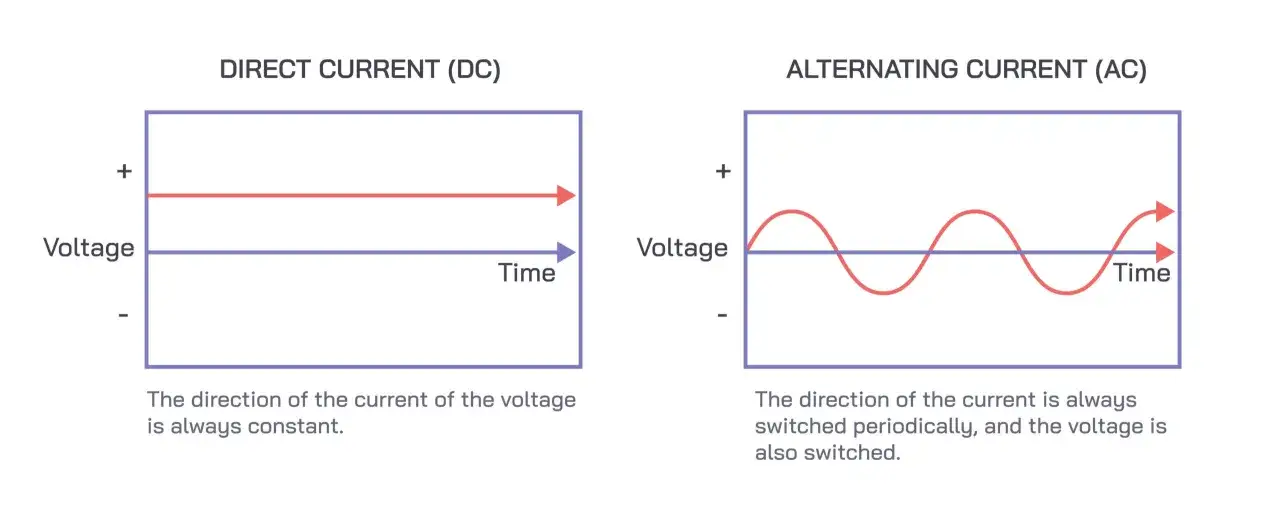

Najprostsze rozróżnienie wygląda tak: AC zmienia kierunek, a DC płynie w jednym kierunku. Prąd stały występuje w bateriach, akumulatorach, powerbankach, instalacjach fotowoltaicznych przed falownikiem oraz na wyjściu wielu zasilaczy LED.
| Oznaczenie | Znaczenie | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| 230 V AC | Prąd przemienny z instalacji sieciowej | Żarówki, oprawy sufitowe, zasilacze | Niebezpieczne napięcie, wymagające właściwego montażu |
| 12 V AC | Niskie napięcie przemienne | Niektóre reflektory halogenowe i transformatory oświetleniowe | Nie każda oprawa LED będzie z nim kompatybilna |
| 12 V DC | Niskie napięcie stałe | Taśmy LED, moduły LED, oświetlenie meblowe | Trzeba zachować polaryzację plus i minus |
| 12 V AC/DC | Urządzenie przystosowane do obu rodzajów zasilania | Wybrane kontrolki, moduły i oprawy LED | Trzeba sprawdzić dokładny zakres napięcia oraz moc |
Jeżeli na oprawie widnieje 12 V DC, nie podłączam jej bezpośrednio do instalacji 230 V. Potrzebny jest zasilacz, który obniży napięcie i zmieni prąd przemienny na stały. Przy takim połączeniu ważna jest także polaryzacja, ponieważ zamiana przewodu dodatniego z ujemnym może uniemożliwić działanie albo uszkodzić układ.
Oznaczenie 12 V AC/DC daje większą elastyczność, ale nie zwalnia z czytania instrukcji. Zakres 10-30 V AC/DC to coś innego niż dokładnie 12 V AC/DC, a dopuszczalna moc, sposób sterowania i wymagany zasilacz nadal mogą się różnić.
Jak czytać oznaczenia AC na oprawie i zasilaczu
Napięcie wejściowe
Najpierw sprawdzam, czy podana wartość dotyczy wejścia, czy wyjścia urządzenia. Zasilacz może mieć napis „Input 100-240 V AC” oraz „Output 12 V DC”. Pierwsza wartość opisuje energię pobieraną z sieci, a druga napięcie przekazywane do taśmy lub modułu LED.
Jeśli lampa ma oznaczenie „220-240 V AC”, jest przeznaczona do bezpośredniego podłączenia do instalacji o takim napięciu. Nie stosuje się wtedy dodatkowego transformatora, chyba że producent wyraźnie wymaga konkretnego układu sterującego.
Symbol AC/DC
AC/DC nie oznacza, że urządzenie można zasilać dowolnym napięciem. Informuje wyłącznie o akceptowanym rodzaju prądu. Przykładowo oprawa „24 V AC/DC” może działać zarówno z napięcia przemiennego, jak i stałego, ale podanie 230 V zniszczy ją natychmiast.
Przeczytaj również: Schemat instalacji internetowej w domu jednorodzinnym - plan sieci
Częstotliwość i ściemnianie
Przy urządzeniach sieciowych może pojawić się zapis 50/60 Hz. Oznacza on częstotliwość zasilania, z którą elektronika została zaprojektowana do pracy. Sam symbol AC nie mówi natomiast, czy lampa współpracuje ze ściemniaczem.
Jeśli producent dopuszcza ściemnianie, zwykle zaznacza to słowem dimmable albo podaje typ kompatybilnego regulatora. Oprawa może działać na 230 V AC, a mimo to migotać, wyłączać się lub mieć ograniczony zakres regulacji po podłączeniu do niewłaściwego ściemniacza.
Najczęstsze pomyłki przy podłączaniu oświetlenia
Jednym z częstszych błędów jest utożsamianie niskiego napięcia z pełną dowolnością. 12 V AC nadal może uszkodzić nieodpowiednią elektronikę, a zasilacz o zbyt dużej mocy lub niewłaściwym typie może powodować przegrzewanie, migotanie i skrócenie żywotności lampy.
Problemy pojawiają się także przy wymianie halogenów 12 V na LED. Stary transformator elektroniczny może wymagać minimalnego obciążenia, którego kilka energooszczędnych źródeł LED nie zapewni. W efekcie światło pulsuje albo oprawa nie uruchamia się, mimo że napięcie na etykiecie wydaje się zgodne.
Przy taśmach LED typowym błędem jest zasilanie zbyt długiego odcinka z jednego końca. Spadek napięcia sprawia wtedy, że diody na końcu świecą słabiej. Sam fakt, że zasilacz ma wyjście 12 V DC, nie rozwiązuje problemu doboru mocy, przekroju przewodów i sposobu doprowadzenia energii.
Nie należy również podłączać urządzeń według samego koloru przewodu. W obwodach niskonapięciowych kolory pomagają rozpoznać polaryzację, ale decydujące są oznaczenia na obudowie i schemat producenta. W instalacji 230 V przed pracą trzeba wyłączyć właściwy obwód, zabezpieczyć go przed przypadkowym załączeniem i sprawdzić brak napięcia odpowiednim przyrządem.
Przy napięciu sieciowym nie zachęcam do eksperymentów metodą prób i błędów. Jeśli nie masz pewności, czy dana oprawa wymaga AC, DC, transformatora albo konkretnego ściemniacza, bezpieczniej zlecić podłączenie elektrykowi niż ryzykować uszkodzenie sprzętu lub porażenie.
Co sprawdzić przed zakupem lampy z oznaczeniem AC
Przed zakupem zapisuję sobie cztery informacje z etykiety: napięcie, rodzaj prądu, moc oraz miejsce podłączenia. Dla oprawy sieciowej będzie to zwykle 220-240 V AC, a dla taśmy LED na przykład 24 V DC. Już to pozwala odrzucić większość niepasujących produktów.
- Sprawdź, czy urządzenie jest przeznaczone do AC, DC czy obu rodzajów prądu.
- Porównaj napięcie oprawy z napięciem wyjściowym zasilacza.
- Przy taśmach i modułach dobierz zasilacz z zapasem około 15-20% mocy.
- Zweryfikuj, czy oprawa nadaje się do ściemniania i jaki typ regulatora obsługuje.
- W łazience, na zewnątrz i w wilgotnych pomieszczeniach sprawdź odpowiedni stopień ochrony IP.
- Nie zakładaj, że zamiennik LED będzie współpracował ze starym transformatorem tylko dlatego, że ma to samo napięcie.
Z mojego punktu widzenia najważniejsze jest rozdzielenie dwóch pytań. Pierwsze brzmi, czy napięcie ma właściwą wartość, a drugie, czy urządzenie toleruje właściwy rodzaj prądu. Dopiero później warto analizować barwę światła, moc, kąt świecenia czy funkcje sterowania.
AC przestaje być tajemniczym symbolem, gdy czytasz całą etykietę
W instalacjach domowych AC najczęściej oznacza prąd przemienny, czyli zasilanie obecne w sieci 230 V i wykorzystywane przez większość opraw oświetleniowych. Przy LED-ach trzeba jednak sprawdzić, czy urządzenie ma własny driver, czy wymaga zewnętrznego zasilacza oraz czy pracuje z AC, DC albo oboma rodzajami prądu.
Samo oznaczenie nigdy nie wystarcza do bezpiecznego podłączenia. Dopiero zestawienie napięcia, częstotliwości, mocy, polaryzacji i informacji o ściemnianiu pokazuje, czy lampa pasuje do konkretnej instalacji. Ta krótka kontrola zwykle zajmuje minutę, a potrafi uchronić przed migotaniem, awarią i kosztowną wymianą całego oświetlenia.
