Przy wymianie gniazda albo planowaniu nowej instalacji łatwo skupić się na osprzęcie, a zapomnieć o elemencie schowanym w ścianie. Tymczasem średnica, głębokość i sposób montażu puszki decydują o tym, czy przewody zmieszczą się bez zgniatania, a gniazdo będzie stabilne. Poniżej porządkuję najczęściej spotykane wymiary, pokazuję różnice między puszkami do muru, karton-gipsu i montażu natynkowego oraz podpowiadam, jak dobrać właściwy model.
Najważniejsze liczby ułatwiające dobór puszki
- Ø60 mm to najczęściej spotykana średnica puszek pod gniazda i łączniki.
- Otwór pod wiele puszek podtynkowych ma zwykle około 67-68 mm, ale zawsze trzeba sprawdzić kartę produktu.
- Popularne głębokości to 40, 50, 60 i 80 mm.
- Przy ramkach wielokrotnych najczęściej stosuje się rozstaw 71 mm między osiami puszek.
- Puszki natynkowe dobiera się według wymiarów zewnętrznych, na przykład 80 × 80 × 35 mm albo 100 × 100 × 50 mm.
Jakie rozmiary puszek elektrycznych spotyka się najczęściej
W polskich instalacjach domowych najczęściej trafimy na puszki podtynkowe o średnicy nominalnej 60 mm. Taki rozmiar pasuje do dużej części gniazd, łączników i ramek dostępnych w sklepach. Samo oznaczenie „60” nie wystarcza jednak do przygotowania otworu, ponieważ producenci mogą podawać osobno średnicę korpusu, średnicę wiercenia i głębokość.
| Rodzaj puszki | Typowe wymiary | Najczęstsze zastosowanie |
|---|---|---|
| Podtynkowa płytka | Ø60 mm, głębokość około 40-45 mm | Łączniki i proste punkty elektryczne |
| Podtynkowa głęboka | Ø60 mm, głębokość około 60-65 mm | Gniazda, większa liczba przewodów, złączki |
| Do pustych ścian | Otwór zwykle Ø68 mm, głębokość około 40-80 mm | Płyta gipsowo-kartonowa i lekkie przegrody |
| Natynkowa mała | Około 80 × 80 × 35 mm | Pojedyncze połączenia i instalacje prowadzone po wierzchu |
| Natynkowa większa | Około 100 × 100 × 50 mm lub więcej | Rozgałęzienia, przewody o większym przekroju, osprzęt dodatkowy |
Podane wartości są typowymi zakresami, a nie jednym obowiązkowym standardem wymiarowym. Przed zakupem sprawdzam zawsze rysunek techniczny konkretnego modelu, szczególnie gdy puszka ma współpracować z osprzętem modułowym albo specjalnym mechanizmem.
Średnica puszki a średnica otworu
To jeden z najczęstszych punktów nieporozumień. Puszka opisana jako Ø60 mm może wymagać otworu o średnicy około 67-68 mm, ponieważ wiertło koronowe musi uwzględnić kołnierz, nierówności muru i sposób osadzenia korpusu.
Nie warto wiercić „na oko” ani dobierać korony wyłącznie na podstawie nazwy produktu. Zbyt mały otwór utrudni osadzenie puszki, a zbyt duży może sprawić, że zaprawa nie obejmie jej stabilnie. Przy kilku puszkach obok siebie problem jest jeszcze większy, bo nawet niewielkie przesunięcie będzie widoczne na ramce.
Różnice między puszką do muru, karton-gipsu i montażem natynkowym
Wymiary to dopiero połowa decyzji. Równie ważny jest sposób mocowania, bo puszka przeznaczona do cegły lub betonu nie działa tak samo jak model do płyty gipsowo-kartonowej.
Puszki podtynkowe do muru
W ścianach murowanych stosuje się najczęściej puszki osadzane w przygotowanym otworze przy użyciu gipsu, zaprawy montażowej albo dedykowanej pianki. Najbardziej uniwersalny wybór to puszka Ø60 mm o głębokości 60 mm, zwłaszcza gdy w środku znajdą się złączki i kilka przewodów.
Wersja płytka, mająca około 40 mm głębokości, sprawdzi się przy prostym łączniku i niewielkiej liczbie żył. Przy gniazdach, przewodach prowadzonych przelotowo albo urządzeniach elektronicznych wolę zostawić większy zapas, ponieważ wciskanie mechanizmu na siłę często kończy się poluzowaniem zacisków lub odkształceniem puszki.
Puszki do płyt gipsowo-kartonowych
Modele do pustych ścian mają zwykle charakterystyczny kołnierz oraz łapki, które zaciskają się od tylnej strony płyty. Często wymagają otworu o średnicy 68 mm, ale dokładny wymiar zależy od konkretnego producenta i grubości przegrody.

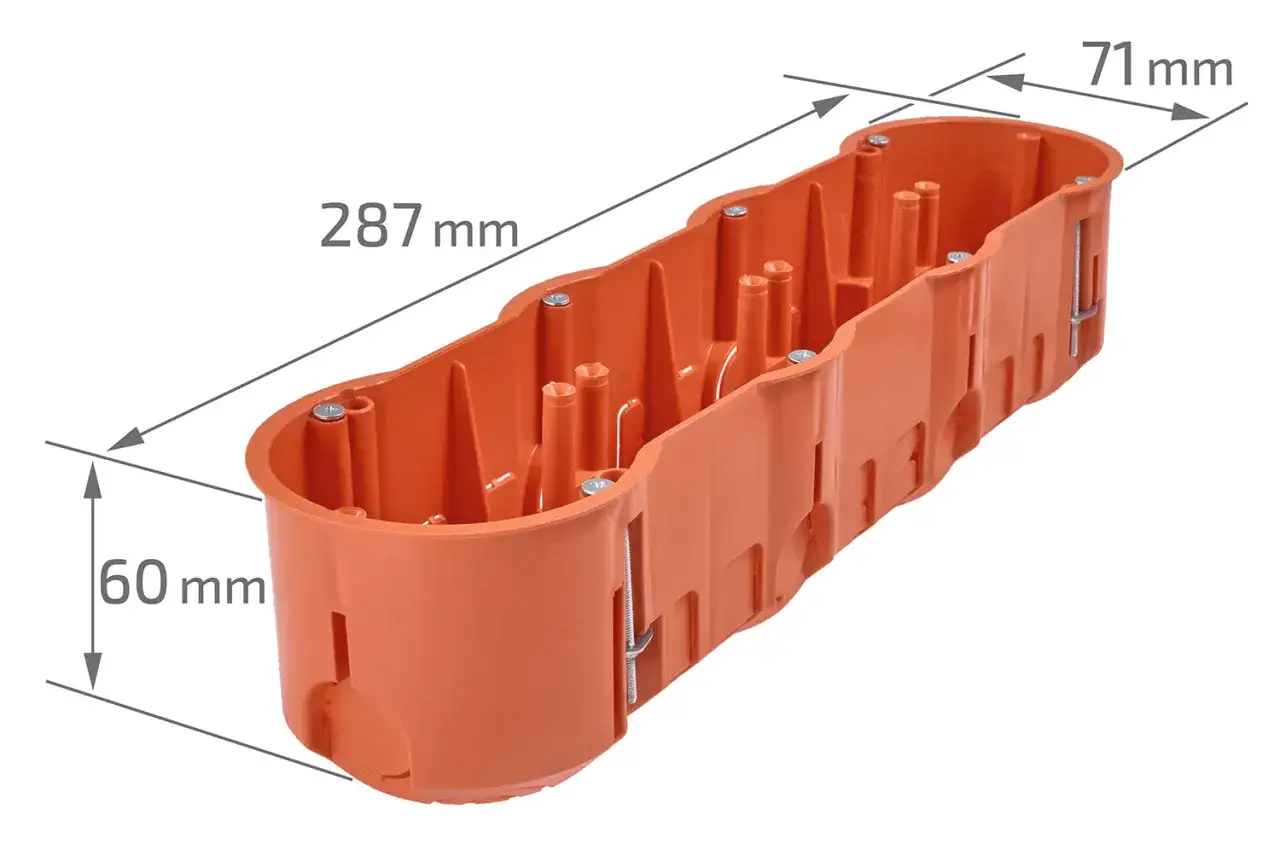

Do pojedynczego gniazda można użyć jednej puszki, natomiast przy ramce pod kilka modułów trzeba zachować właściwy rozstaw. Najczęściej wynosi on 71 mm między osiami. W praktyce wygodniej zastosować puszki zespolone albo specjalny szablon niż wiercić każdy otwór niezależnie.
Przeczytaj również: Kabel w ziemi w peszlu czy bez? Praktyczne zasady układania
Puszki natynkowe i hermetyczne
W instalacjach prowadzonych po ścianie nie posługujemy się już głównie średnicą. Liczą się wymiary zewnętrzne, przestrzeń wewnętrzna, liczba wejść kablowych i miejsce na dławnice. Spotyka się między innymi obudowy 80 × 80 mm, 100 × 100 mm, 120 × 80 mm, 150 × 110 mm oraz większe skrzynki rozgałęźne.
Do garażu, piwnicy czy elewacji trzeba dobrać także właściwy stopień ochrony IP. Sama pokrywa nie gwarantuje szczelności, jeśli przewody przechodzą przez przypadkowo wywiercone otwory. Dławice, uszczelki i sposób zamknięcia muszą tworzyć jeden system, a deklarowane IP dotyczy konkretnego modelu w określonych warunkach montażu.
Głębokość ma większe znaczenie, niż sugeruje sama średnica
Dwie puszki o średnicy 60 mm mogą sprawować się zupełnie inaczej, jeśli jedna ma 40 mm głębokości, a druga 60 mm. W płytkiej wersji miejsca wystarczy na prosty mechanizm i uporządkowane przewody, lecz zapas szybko znika po dodaniu złączek, przewodu ochronnego albo kilku odcinków kabla.
| Głębokość | Kiedy ma sens | Na co uważać |
|---|---|---|
| 40-45 mm | Prosty łącznik, mało przewodów | Mało miejsca na złączki i urządzenia elektroniczne |
| 50 mm | Typowe punkty oświetleniowe i część gniazd | Trzeba dobrze ułożyć przewody |
| 60-65 mm | Gniazda, przewody przelotowe, większa liczba żył | Potrzebny odpowiednio głęboki otwór w ścianie |
| 80 mm | Rozbudowane połączenia i wybrane moduły | Może zabraknąć miejsca w cienkiej przegrodzie |
Głęboka puszka nie rozwiązuje każdego problemu. Jeśli przewodów jest bardzo dużo, lepszym rozwiązaniem może być większa puszka połączeniowa w dostępnym miejscu, zamiast upychania całego rozgałęzienia za gniazdem. Połączenia muszą pozostać dostępne, a przewody nie powinny być ostro załamywane ani ściskane przez mechanizm osprzętu.
Przy instalacji oświetleniowej szczególnie łatwo nie docenić potrzebnej przestrzeni. Jeden przewód zasilający i przewód do łącznika zwykle nie wymagają dużej puszki, ale dodatkowy przewód do kolejnego punktu, ściemniacz lub moduł sterowania może zmienić sytuację. Zostawienie kilku milimetrów zapasu kosztuje niewiele, a późniejsza wymiana puszki jest kłopotliwa.
Jak dobrać właściwy model do konkretnego punktu
Dobór zaczynam od osprzętu, a dopiero później wybieram puszkę. Sprawdzam, czy montowane będzie pojedyncze gniazdo, łącznik w ramce, gniazdo USB, ściemniacz, czujnik albo moduł smart home. Każdy z tych elementów może mieć inną głębokość mechanizmu i inne wymagania dotyczące mocowania.
- Ustal rodzaj ściany. Do muru potrzebna jest puszka osadzana w otworze, a do karton-gipsu model z łapkami lub innym systemem rozpierania.
- Sprawdź średnicę wiercenia. Nie zakładaj, że oznaczenie Ø60 oznacza koronę Ø60. W wielu modelach otwór ma około 67-68 mm.
- Dobierz głębokość do przewodów. Przy zwykłym łączniku wystarczy często 40-45 mm, ale gniazda i złączki bezpieczniej umieścić w puszce 60 mm.
- Zmierz rozstaw osprzętu. Przy kilku modułach sprawdź, czy producent przewiduje rozstaw 71 mm oraz czy ramka pasuje do wybranego układu.
- Sprawdź wejścia kablowe i ochronę IP. Dotyczy to zwłaszcza piwnic, garaży, łazienek, tarasów i miejsc narażonych na wilgoć.
Przykładowo do pojedynczego łącznika w ścianie murowanej wybrałbym standardową puszkę Ø60 mm i głębokości 40-60 mm. Do gniazda z przewodem przelotowym częściej sięgam po wersję głęboką 60 mm, a do trzech gniazd w jednej ramce stosuję puszki zespolone z fabrycznym rozstawem.
Jeśli w puszce ma znaleźć się przekaźnik, ściemniacz lub sterownik, sprawdzam nie tylko głębokość korpusu, ale też średnicę wewnętrzną i sposób odprowadzania ciepła. Urządzenie może fizycznie wejść do środka, a mimo to nie mieć wystarczającej przestrzeni na bezpieczne ułożenie przewodów.
Błędy, przez które puszka później sprawia problemy
Najczęściej spotykam się z kupowaniem puszki wyłącznie według ceny albo koloru. To drobny element, więc różnica kilku złotych wydaje się nieistotna, ale słaby kołnierz, kruche łapki czy zbyt płytki korpus potrafią utrudnić cały montaż.
- Wiercenie bez sprawdzenia wymiaru otworu prowadzi do zbyt ciasnego albo zbyt luźnego osadzenia.
- Łączenie puszek bez zachowania rozstawu powoduje problemy z przykręceniem ramek wielokrotnych.
- Wybór wersji płytkiej do dużej liczby przewodów kończy się wciskaniem mechanizmu i naprężeniem zacisków.
- Brak zapasu przewodu utrudnia późniejszą wymianę gniazda lub łącznika.
- Stosowanie zwykłej puszki w wilgotnym miejscu może nie zapewnić wymaganej ochrony instalacji.
- Zabudowanie puszki połączeniowej na stałe utrudnia kontrolę i naprawę połączeń.
Nie ignorowałbym też materiału wykonania. W typowej instalacji domowej sprawdzają się puszki z tworzywa, ale przy szczególnych wymaganiach trzeba zwrócić uwagę na odporność mechaniczną, bezhalogenowość, odporność na temperaturę i zgodność z odpowiednią normą. Norma PN-EN IEC 60670-1 określa wymagania dla puszek i obudów stosowanych w stałych instalacjach, lecz nie narzuca jednego uniwersalnego rozmiaru dla każdego zastosowania.
Prace przy stałej instalacji elektrycznej wykonuję dopiero po odłączeniu zasilania i sprawdzeniu jego braku odpowiednim przyrządem. Jeśli pojawiają się wątpliwości dotyczące przekroju przewodów, ochrony przeciwporażeniowej albo warunków w łazience i na zewnątrz, bezpieczniej przekazać montaż elektrykowi z uprawnieniami.
Najlepszy wybór zwykle zostawia trochę miejsca na przyszłość
Do większości domowych punktów wystarczy puszka podtynkowa Ø60 mm, ale o jej wygodzie decyduje głównie głębokość i dopasowanie do ściany. Puszka 40 mm sprawdzi się przy prostym łączniku, natomiast 60 mm daje znacznie większy komfort przy gniazdach, złączkach i rozbudowanych obwodach.
Przed zakupem porównuję trzy rzeczy: wymiar wiercenia, głębokość oraz rozstaw osprzętu. Taki szybki pomiar zajmuje chwilę, a pozwala uniknąć sytuacji, w której nowoczesne gniazdo nie mieści się w ścianie albo ramka odstaje przez źle rozmieszczone puszki.
