Dobrze rozrysowany schemat instalacji internetowej w domu jednorodzinnym pozwala uniknąć plątaniny kabli, słabego Wi-Fi i kosztownego kucia ścian po przeprowadzce. Pokażę, jak poprowadzić sieć od przyłącza operatora przez punkt centralny do gniazd RJ45, punktów dostępowych, telewizorów i kamer, a także jak bezpiecznie połączyć ją z instalacją elektryczną.
Najważniejsze decyzje zapadają jeszcze przed tynkowaniem
- Topologia gwiazdy zapewnia osobne połączenie każdego gniazda z punktem centralnym.
- Skrętka Cat 6 lub Cat 6A będzie praktyczniejszym wyborem niż przypadkowy przewód niewiadomego pochodzenia.
- Centralny punkt dystrybucyjny powinien mieć zasilanie, wentylację i zapas miejsca.
- Minimum dwa przewody do ważnych pomieszczeń ułatwia podłączenie telewizora, komputera, konsoli lub punktu Wi-Fi.
- Kable teletechniczne prowadzi się osobno od przewodów 230 V, najlepiej w oddzielnych rurach lub trasach.

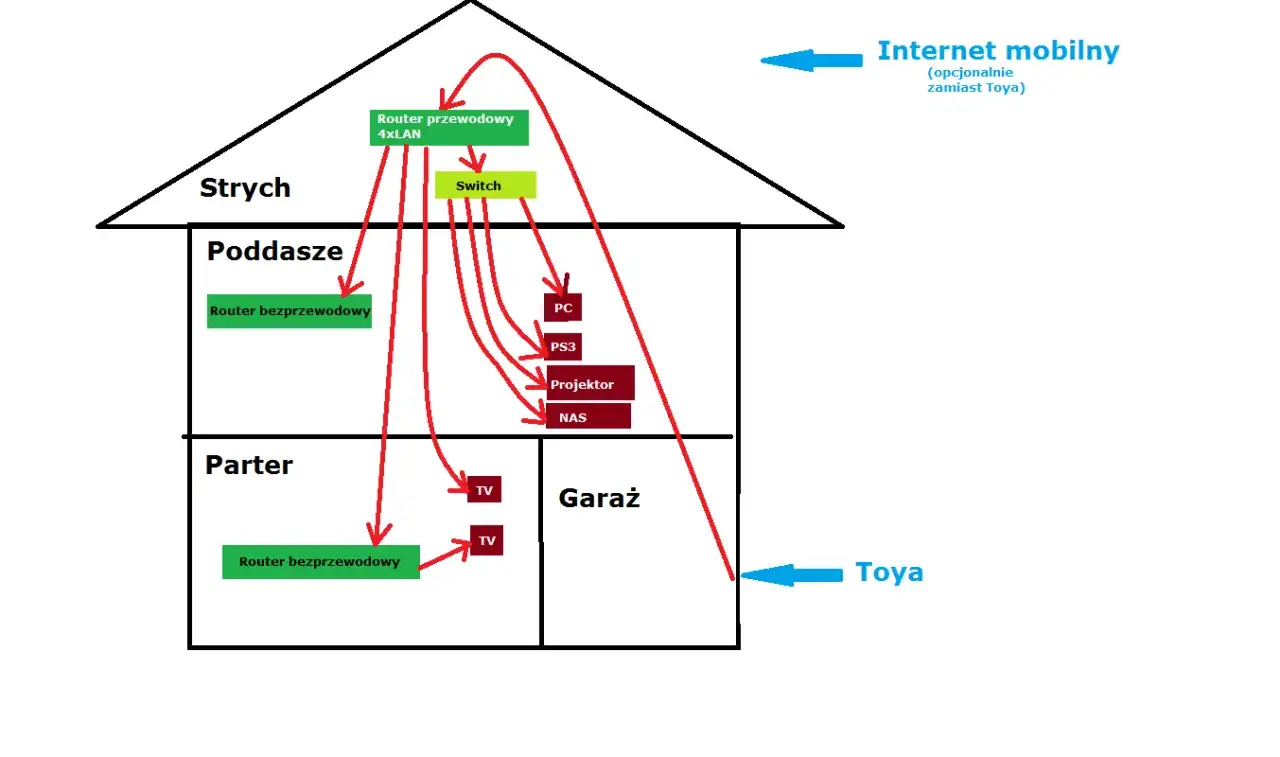

Jak czytać schemat instalacji internetowej w domu jednorodzinnym
Najprostszy układ można przedstawić tak:
Przyłącze operatora
|
Modem lub ONT światłowodowy
|
Router główny
|
Switch sieciowy
|
Patch panel
| | | |
Salon Gabinet Sypialnia AP Wi-Fi
RJ45 RJ45 RJ45 sufitowyONT to urządzenie, które zamienia sygnał światłowodowy na połączenie sieciowe. Przy internecie kablowym jego rolę może pełnić modem operatora. Router zarządza siecią i przydziela adresy urządzeniom, switch zwiększa liczbę portów, a patch panel porządkuje przewody dochodzące do poszczególnych pomieszczeń.
| Element | Do czego służy | Gdzie go umieścić |
|---|---|---|
| Modem lub ONT | Odbiera usługę od operatora i przekazuje ją do routera | W punkcie centralnym albo przy głównym przyłączu |
| Router | Tworzy sieć domową, obsługuje Wi-Fi i zarządza ruchem | W szafce teletechnicznej lub jako osobne urządzenie przy punkcie dostępowym |
| Switch | Udostępnia dodatkowe porty przewodowe | W punkcie centralnym |
| Patch panel | Kończy i opisuje przewody prowadzące do gniazd | W szafce lub na płycie montażowej |
| Punkt dostępowy | Zapewnia Wi-Fi w konkretnej części domu | Centralnie na suficie lub wysoko na ścianie |
W nowym domu najbezpieczniej zaplanować topologię gwiazdy. Oznacza to, że każdy przewód biegnie bezpośrednio od centralnego punktu dystrybucyjnego do konkretnego gniazda. Nie łączę gniazd jedno za drugim, ponieważ takie rozwiązanie utrudnia diagnostykę i rozbudowę.
Gdzie urządzić centralny punkt dystrybucyjny
Najlepsze miejsce to suche, łatwo dostępne pomieszczenie techniczne, korytarzowa szafka instalacyjna albo garaż. Punkt centralny nie powinien znajdować się w wilgotnej kotłowni, przy rurach z wodą ani w miejscu, w którym latem temperatura mocno rośnie.
Do szafki trzeba doprowadzić zasilanie 230 V, a przy większej liczbie urządzeń dobrze przewidzieć osobny obwód zabezpieczony zgodnie z projektem elektrycznym. Router, switch, ONT, rejestrator kamer i ewentualny sterownik automatyki mogą pracować przez wiele godzin, dlatego przydaje się także mały UPS, czyli zasilacz awaryjny podtrzymujący urządzenia podczas krótkiej przerwy w dostawie energii.
Szafka czy zwykła skrzynka
W małym domu wystarczy solidna skrzynka teletechniczna lub półka montażowa. Jeżeli planuję kilkanaście przewodów, kilka kamer, punkty Wi-Fi i automatykę, wybieram szafkę 10- lub 19-calową z zapasem miejsca. Zbyt ciasna obudowa szybko zamienia się w problem, szczególnie gdy trzeba wymienić switch albo dołożyć rejestrator.
Przewody powinny być opisane po obu stronach, na przykład „SALON-TV”, „GABINET-BIURO” czy „AP-PIĘTRO”. Taka drobnostka oszczędza dużo czasu podczas awarii. Zostawiam również zapas kabla przy punkcie centralnym i przy każdym gnieździe, ale bez tworzenia ciasnych pętli, które utrudniają późniejsze ułożenie.
Jak doprowadzić przyłącze od operatora
Do miejsca, w którym operator może wprowadzić światłowód lub kabel, warto doprowadzić rurę osłonową z pilotem. Przydaje się także dodatkowy przepust od elewacji lub granicy działki do pomieszczenia technicznego. Dzięki temu zmiana dostawcy nie musi oznaczać wiercenia nowego otworu w ścianie.
Nie ukrywałbym na stałe urządzenia operatora w niedostępnej zabudowie meblowej. Serwisant powinien mieć do niego łatwy dostęp, a urządzenia sieciowe wymagają odprowadzania ciepła.
Jak rozplanować gniazda i przewody w pomieszczeniach
Planowanie zaczynam od urządzeń, które rzeczywiście będą korzystać z sieci. Przewód doprowadzam przede wszystkim do telewizora, biurka, konsoli, drukarki, kamery, centrali alarmowej i punktu dostępowego Wi-Fi. Jedno gniazdo w pokoju często okazuje się niewystarczające, dlatego przy stanowisku pracy zwykle przewiduję dwa porty RJ45.
| Pomieszczenie | Praktyczna liczba przewodów | Typowe zastosowanie |
|---|---|---|
| Salon | 2-4 | Telewizor, dekoder, konsola, amplituner |
| Gabinet | 2-4 | Komputer, drukarka, telefon IP, zapas |
| Sypialnia | 1-2 | Telewizor lub dodatkowy punkt Wi-Fi |
| Pokój dziecka | 1-2 | Komputer, konsola, urządzenia edukacyjne |
| Poddasze | 1-2 | Internet, monitoring, punkt dostępowy |
| Elewacja i ogród | 2-4 | Kamery, wideodomofon, punkt Wi-Fi zewnętrzny |
Do typowej instalacji domowej wybrałbym skrętkę Cat 6, a przy większym budżecie Cat 6A. Obie kategorie pozwalają zbudować szybką sieć Ethernet, jednak ostateczny efekt zależy także od gniazd, patch panelu, wtyków i jakości montażu. Nie ma sensu kupować drogiego kabla, jeśli reszta osprzętu pozostaje w niższej kategorii.
Przewody układa się bez ostrych załamań i bez nadmiernego naciągania. Dla typowego kanału Ethernet przyjmuje się maksymalnie 100 metrów całej długości połączenia, przy czym stały odcinek instalacyjny nie powinien zwykle przekraczać 90 metrów. W domu jednorodzinnym rzadko zbliżamy się do tej granicy, ale mały promień gięcia lub zgniecenie przewodu może pogorszyć parametry nawet na krótkiej trasie.
Wi-Fi nie powinno zastępować wszystkich kabli
Nowoczesne Wi-Fi jest wygodne, ale nie rozwiązuje każdego problemu. Grube stropy, ogrzewanie podłogowe, metalowe elementy konstrukcyjne i duża liczba sąsiednich sieci osłabiają sygnał. Dlatego w większym domu lepiej zastosować dwa lub trzy punkty dostępowe połączone przewodem niż jeden bardzo mocny router schowany w szafce.
Punkty dostępowe można zasilać przez PoE. Ta technologia przesyła energię i dane jednym przewodem Ethernet, dzięki czemu na suficie nie trzeba instalować osobnego zasilacza. Trzeba tylko dobrać switch lub adapter PoE zgodny z wymaganiami konkretnego urządzenia.
Jak połączyć sieć internetową z instalacją elektryczną
Sieć komputerowa należy do instalacji niskoprądowych, ale jej działanie mocno zależy od właściwego prowadzenia tras. Kable Ethernet i światłowody prowadzę oddzielnie od przewodów zasilających 230 V, najlepiej w osobnych rurach lub korytach. Jeśli trasy muszą się skrzyżować, robi się to możliwie krótko i pod kątem zbliżonym do prostego.
Nie należy układać skrętki równolegle tuż przy przewodach zasilających, zwłaszcza przy obwodach dużych odbiorników, takich jak płyta indukcyjna, pompa ciepła czy silnik bramy. Odstępy i sposób prowadzenia trzeba dopasować do rodzaju przewodów, ekranowania oraz projektu instalacji. W razie wątpliwości sprawdza się wymagania norm PN-EN 50173 i PN-EN 50174 oraz zalecenia producenta.
W pobliżu szafki sieciowej powinny znaleźć się gniazda elektryczne, ale nie wolno traktować przewodów teletechnicznych jako zamiennika ochrony przeciwprzepięciowej. Sprzęt można zabezpieczyć listwą z ochroną przeciwprzepięciową, a wrażliwe urządzenia także UPS-em. Uziemienie ekranowanych elementów powinien wykonać fachowiec zgodnie z projektem, bo przypadkowe łączenie ekranów może przynieść więcej szkody niż pożytku.
W domu z monitoringiem lub automatyką dobrze od razu zaplanować dodatkowe przewody. Kamera IP, wideodomofon, sterownik bramy, centrala alarmowa i czujniki mogą korzystać z tej samej infrastruktury, ale wymagają odpowiedniego miejsca zakończenia oraz zasilania.
Cat 6, światłowód czy samo Wi-Fi
Te rozwiązania nie wykluczają się. Światłowód najczęściej doprowadza usługę do budynku, skrętka rozprowadza ją po pomieszczeniach, a Wi-Fi zapewnia wygodny dostęp urządzeniom mobilnym. Najlepiej traktować je jako trzy uzupełniające się warstwy, a nie konkurencyjne technologie.
| Rozwiązanie | Największa zaleta | Ograniczenie | Gdzie ma sens |
|---|---|---|---|
| Światłowód | Duża przepustowość i odporność na zakłócenia | Wymaga ostrożnego prowadzenia i urządzenia ONT | Przyłącze operatora, długie odcinki |
| Cat 6 lub Cat 6A | Stabilne połączenie i łatwa rozbudowa | Wymaga wcześniejszego ułożenia kabli | Telewizory, biurka, kamery, punkty Wi-Fi |
| Wi-Fi | Brak przewodu przy urządzeniu | Zasięg i prędkość zależą od ścian oraz zakłóceń | Telefony, laptopy, urządzenia mobilne |
W praktyce nie przepłacam za Cat 7 tylko dlatego, że ma wyższą cyfrę na opakowaniu. Dobrze wykonana instalacja Cat 6A z kompletnym osprzętem i poprawnym zakończeniem będzie rozsądniejsza niż „superszybki” kabel, którego nie da się prawidłowo zamontować w zwykłych gniazdach.
Najczęstsze błędy i orientacyjny koszt wykonania
Najczęściej spotykam się z routerem ustawionym w narożniku domu, pojedynczym przewodem do salonu i brakiem przepustów na przyszłość. Taki układ może działać w małym budynku, ale szybko ogranicza rozbudowę. Problem pojawia się dopiero wtedy, gdy mieszkańcy chcą dołożyć kamerę, punkt Wi-Fi na piętrze albo stanowisko do pracy.
- Brak planu urządzeń przed wykonaniem tynków.
- Prowadzenie wszystkich przewodów do przypadkowej szafki bez wentylacji.
- Łączenie przewodów Ethernet w ścianach zamiast zakończenia ich w gniazdach i patch panelu.
- Stosowanie przewodu CCA zamiast pełnej miedzi. Taki kabel bywa tańszy, ale ma gorsze właściwości i nie jest dobrym wyborem do stałej instalacji.
- Zbyt ciasne zaginanie kabla lub mocne zaciskanie go opaskami.
- Brak opisów przewodów i dokumentacji zdjęciowej tras przed zakryciem ścian.
Orientacyjny koszt wykonania instalacji w domu zależy od liczby punktów, sposobu prowadzenia kabli i standardu sprzętu. Dla 10-16 gniazd RJ45 można przyjąć około 2500-7000 zł za materiały i robociznę, bez kosztu usługi operatora. Sama skrętka i osprzęt pasywny to często kilkaset do około 2000 zł, a switch, szafka, UPS i punkty dostępowe mogą zwiększyć budżet o kolejne 1000-4000 zł.
Są to kwoty orientacyjne. W Trójmieście i innych dużych miastach cena rośnie, gdy kable trzeba prowadzić w gotowych wnętrzach, wykonywać bruzdy albo przewiercać stropy. Najtańszy moment na instalację przypada przed tynkami i wylewkami, kiedy można ułożyć rury oraz przewody bez ingerencji w wykończone pomieszczenia.
Co sprawdzić przed zamknięciem ścian
Przed tynkowaniem fotografuję wszystkie trasy i zapisuję ich przebieg na rzucie domu. Każdy przewód powinien mieć opis, a po zakończeniu prac warto sprawdzić ciągłość wszystkich żył oraz poprawność kolejności par. Przy większej instalacji przydaje się pomiar certyfikowany, ale nawet podstawowy tester szybko wykryje przerwę lub błędne zarobienie końcówki.
- Punkt centralny ma dostęp do zasilania i wentylacji.
- Do salonu, gabinetu i miejsc montażu telewizorów doprowadzono co najmniej dwa przewody.
- Na piętrze, poddaszu i w ogrodzie zaplanowano punkty dostępowe lub kamery.
- Przyłącze operatora ma rurę osłonową i wygodny dostęp serwisowy.
- Trasy teletechniczne są oddzielone od instalacji 230 V.
- Przewody mają zapas długości, opis po obu stronach i nie są zgniecione.
- W dokumentacji zapisano kategorię kabla, przebieg tras i oznaczenia portów.
Jeżeli te punkty są spełnione, domowa sieć będzie łatwa do uruchomienia i rozbudowy. Największą różnicę robi nie najdroższy router, lecz przemyślana infrastruktura ukryta w ścianach, do której można wrócić po kilku latach bez remontu całego domu.
