Przy planowaniu lamp w ogrodzie łatwo skupić się na wyglądzie opraw, a zapomnieć o przewodzie, który będzie przez lata pracował w wilgotnym gruncie. Wyjaśniam, jaki kabel do oświetlenia ogrodu wybrać, kiedy wystarczy YKY 3x1,5 mm², kiedy lepiej zastosować większy przekrój oraz jak bezpiecznie poprowadzić instalację 230 V lub 12/24 V.
Najważniejsza decyzja zależy od napięcia i długości trasy
- YKY 3x1,5 mm² to typowy wybór do prostego obwodu oświetlenia ogrodowego 230 V.
- Przy długiej trasie, dużej liczbie opraw lub planowanej rozbudowie rozsądniejszy może być YKY 3x2,5 mm².
- Kabel układany w ziemi musi być przeznaczony do stałego montażu na zewnątrz, a zwykły YDY nie staje się kablem ziemnym tylko dlatego, że włożymy go do peszla.
- W instalacji 230 V potrzebne są między innymi żyła ochronna PE, zabezpieczenie nadprądowe i RCD 30 mA.
- W systemach 12/24 V najważniejszy jest spadek napięcia, dlatego długi odcinek często wymaga grubszego przewodu niż instalacja 230 V.

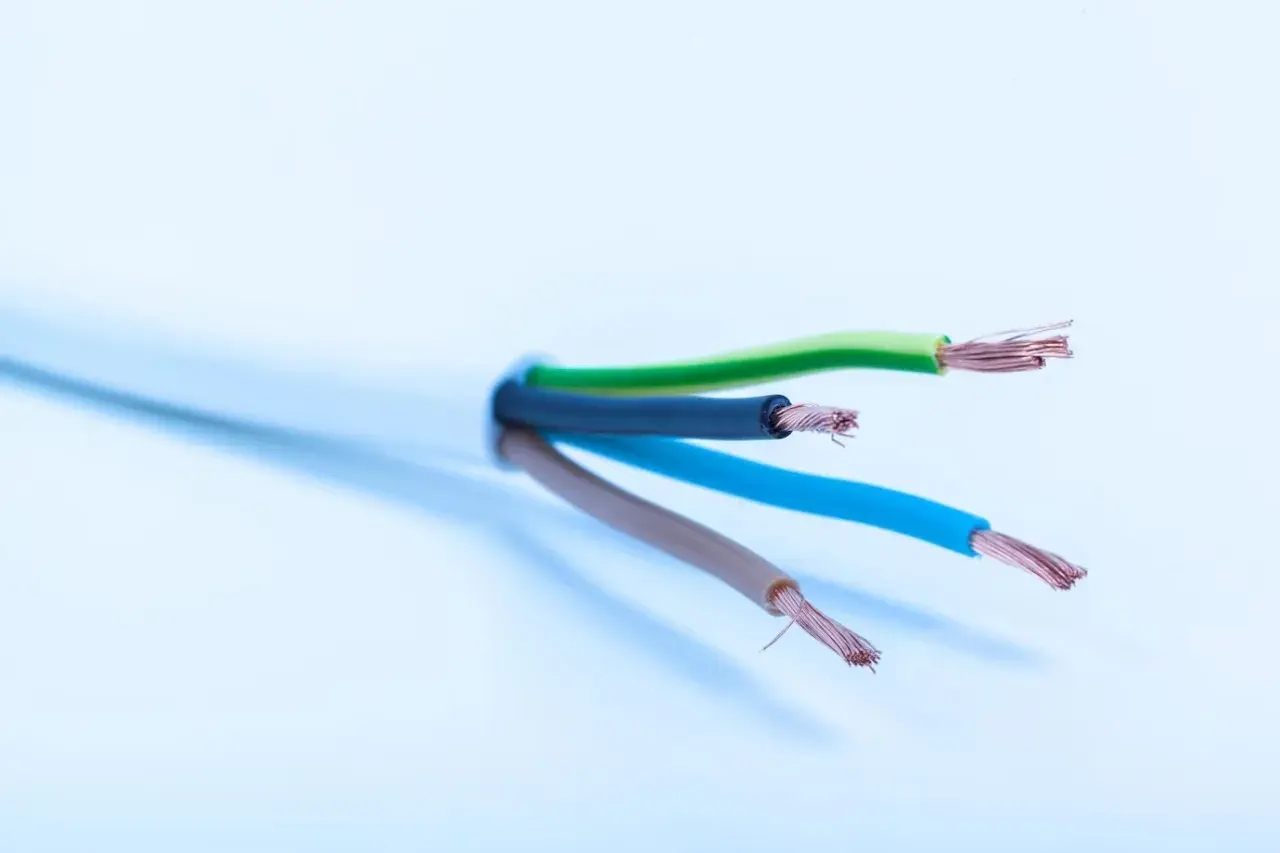

Najczęściej właściwy wybór to kabel YKY 3x1,5 mm²
Do stałego oświetlenia ogrodu zasilanego napięciem 230 V najczęściej wybieram miedziany kabel ziemny YKY 3x1,5 mm². Ma trzy żyły, czyli przewód fazowy, neutralny i ochronny, a jego zewnętrzna powłoka jest przystosowana do pracy na zewnątrz oraz bezpośrednio w gruncie.
Przekrój 1,5 mm² zwykle wystarcza, gdy instalacja zasila kilka opraw LED o niewielkiej mocy. Przykładowo sześć lamp po 10 W pobiera razem tylko 60 W, więc obciążenie przewodu jest bardzo małe. O doborze nie decyduje jednak sama liczba lamp, lecz także długość trasy, sposób zabezpieczenia i możliwość późniejszej rozbudowy.
Oznaczenie 3x1,5 mm² oznacza trzy żyły o przekroju 1,5 mm² każda. Nie należy usuwać żyły ochronnej tylko dlatego, że konkretna oprawa ma obudowę z tworzywa. Jeśli producent przewidział zacisk PE, musi on zostać prawidłowo podłączony, a ciągłość przewodu ochronnego powinna zostać sprawdzona pomiarem.
Dlaczego nie zwykły przewód instalacyjny
Przewód YDYp sprawdza się wewnątrz budynku, ale nie jest dobrym wyborem do bezpośredniego zakopania w ogrodzie. Peszel poprawia ochronę mechaniczną, lecz nie zmienia przeznaczenia przewodu i nie zapewnia szczelności połączeń przez wiele lat.
W gruncie występują wilgoć, mróz, nacisk kamieni oraz ryzyko przypadkowego uszkodzenia podczas sadzenia roślin. Dlatego stosuję kabel oznaczony jako przeznaczony do układania w ziemi, na przykład YKY 0,6/1 kV, i kupuję go od producenta, który podaje pełną kartę katalogową.
Przekrój trzeba dopasować do długości i planowanej mocy
W małym ogrodzie YKY 3x1,5 mm² jest zazwyczaj rozsądnym kompromisem między ceną, wygodą układania i parametrami elektrycznymi. Gdy trasa ma kilkadziesiąt metrów, lamp jest dużo albo przewód ma zasilać także inne odbiorniki, częściej wybieram YKY 3x2,5 mm² lub dzielę instalację na kilka obwodów.
| Warunki instalacji | Praktyczny wybór | Na co zwrócić uwagę |
|---|---|---|
| 3-8 niewielkich lamp LED, krótka trasa | YKY 3x1,5 mm² | Typowy obwód oświetleniowy 230 V |
| Więcej opraw, dłuższa trasa, zapas na rozbudowę | YKY 3x2,5 mm² | Mniejszy spadek napięcia i większy margines |
| Oświetlenie oraz gniazda lub urządzenia ogrodowe | Osobne obwody | Gniazda i urządzenia wymagają osobnego doboru zabezpieczeń |
| System 12/24 V na długim odcinku | Przekrój dobrany z obliczeń | Liczy się przede wszystkim spadek napięcia |
Nie traktowałbym jednak przewodu 2,5 mm² jako uniwersalnego rozwiązania na każdy problem. Jeśli instalacja ma kilkanaście punktów, przebiega w kilku kierunkach albo zasila także gniazdo, lepszy efekt daje podział na dwa lub więcej obwodów niż ciągnięcie jednego grubego kabla do wszystkiego.
Prosty przykład obliczeniowy
Załóżmy, że wszystkie lampy mają razem 500 W i znajdują się 30 m od rozdzielnicy. Przy napięciu 230 V prąd wynosi około 2,2 A, więc dla takiego obciążenia YKY 3x1,5 mm² zwykle zapewni niewielki spadek napięcia.
Ten sam odcinek wygląda zupełnie inaczej przy napięciu 12 V. Odbiornik o mocy 60 W pobiera około 5 A, a prąd płynie tam i z powrotem, więc przy długiej trasie straty mogą wyraźnie osłabić światło. W instalacji niskonapięciowej grubszy przewód, krótsze odcinki albo zasilanie kilku sekcji osobnymi przewodami często robi większą różnicę niż sama moc lamp.
230 V czy 12/24 V w ogrodzie
Oba rozwiązania mogą działać dobrze, ale służą nieco innym celom. 230 V sprawdza się przy dużej liczbie opraw, długich trasach i mocniejszych reflektorach. Nie wymaga transformatora przy każdej instalacji, lecz stawia wyższe wymagania przed wykonawcą i osprzętem.
12 lub 24 V jest popularne przy dekoracyjnym oświetleniu ścieżek, rabat i niewielkich oczek wodnych. Niskie napięcie ogranicza ryzyko porażenia, ale nie oznacza, że można użyć dowolnego przewodu i dowolnych złączek. Transformator musi mieć odpowiednią moc, a przewód należy dobrać do prądu, długości i dopuszczalnego spadku napięcia.
| Cecha | Instalacja 230 V | Instalacja 12/24 V |
|---|---|---|
| Typowe zastosowanie | Duża liczba lamp, reflektory, oświetlenie elewacji | Dekoracyjne lampy LED i krótkie odcinki |
| Przewód | Najczęściej YKY 3x1,5 lub 3x2,5 mm² | Przewód dobrany do prądu i spadku napięcia |
| Największe ryzyko błędu | Nieprawidłowa ochrona przeciwporażeniowa | Zbyt duży spadek napięcia i słabsze lampy |
| Osprzęt | Oprawy i puszki z właściwym IP, RCD, zabezpieczenia | Transformator, złączki niskonapięciowe, ochrona przed wilgocią |
W praktyce nie wybieram 12 V tylko dlatego, że brzmi bezpieczniej. Jeśli ogród jest rozległy, a przewody mają biec 50-80 m, system niskonapięciowy może wymagać kosztownego przewodu o dużym przekroju. Przy krótkiej trasie i kilku lampach LED będzie natomiast wygodny i łatwy do rozbudowy.
Jak poprowadzić kabel w ziemi
Najpierw wyznaczam przebieg trasy i robię zdjęcia przed zasypaniem wykopu. To drobny krok, ale po kilku latach pozwala uniknąć przecięcia przewodu przy montażu ogrodzenia, altany albo systemu nawadniania.
- Zaplanuj trasę możliwie prostą, z punktami rozgałęzień w dostępnych miejscach.
- Wykonaj wykop o głębokości dobranej do miejsca ułożenia i lokalnych warunków. Dla typowej trasy w ogrodzie często przyjmuje się około 60-70 cm, natomiast pod podjazdem, chodnikiem lub w strefie narażonej na kopanie potrzebna jest większa ochrona.
- Usuń ostre kamienie z dna i wykonaj podsypkę z piasku, aby nie uszkodzić powłoki kabla.
- Ułóż kabel z lekkim zapasem, bez naciągania i ostrych załamań.
- Zastosuj taśmę ostrzegawczą nad trasą, a w miejscach szczególnie narażonych na uszkodzenia użyj dodatkowej rury osłonowej.
- Przed zasypaniem wykonaj pomiary i sporządź dokumentację przebiegu przewodu.
Pod nawierzchnią utwardzoną nie liczyłbym wyłącznie na samą głębokość. Rura osłonowa o odpowiedniej odporności ułatwia późniejszą wymianę i ogranicza ryzyko uszkodzenia podczas prac brukarskich. Nie należy też układać kabla bezpośrednio przy ostrych elementach, korzeniach ani w miejscach, gdzie może zostać regularnie ścinany łopatą.
Przeczytaj również: Schemat podłączenia licznika jednofazowego - L, N i PE
Połączenia najlepiej ograniczyć do minimum
Najbardziej awaryjnym punktem instalacji ogrodowej jest zwykle nie sam kabel, lecz jego połączenie. Każde rozgałęzienie wykonuję w hermetycznej puszce lub certyfikowanej mufie do gruntu, z dławikami dopasowanymi do średnicy przewodu.
Zwykła kostka elektryczna owinięta taśmą nie jest rozwiązaniem na mokry grunt. Połączenia zakopane bez odpowiedniej ochrony mogą po kilku sezonach korodować, powodować zadziałanie RCD albo przerywać obwód tylko przy dużej wilgotności.
Bezpieczeństwo zależy także od opraw i zabezpieczeń
Dobry kabel nie naprawi źle zaprojektowanej instalacji. Obwód zewnętrzny powinien mieć ochronę różnicowoprądową 30 mA oraz właściwie dobrane zabezpieczenie nadprądowe. RCD pomaga ograniczyć skutki prądu upływu, ale nie zastępuje przewodu ochronnego, uziemienia ani prawidłowo dobranego wyłącznika nadprądowego.
Oprawy montowane w ogrodzie muszą mieć stopień ochrony IP adekwatny do miejsca. W osłoniętym miejscu może wystarczyć IP44, natomiast lampy przy trawniku, narażone na deszcz i błoto, częściej wymagają co najmniej IP65 lub IP67. Sam symbol IP nie zastąpi poprawnego uszczelnienia dławika i zamknięcia obudowy.
Przy lampach metalowych podłączam żyłę ochronną zgodnie z instrukcją producenta. Oprawy w II klasie ochronności nie mają zacisku PE, ale nie oznacza to, że wolno dowolnie przerabiać ich przewód albo usuwać ochronę z całego obwodu.
Instalację 230 V w ogrodzie powierzyłbym elektrykowi z odpowiednimi kwalifikacjami. Po zakończeniu prac powinny zostać wykonane między innymi pomiary ciągłości przewodów ochronnych, rezystancji izolacji i skuteczności ochrony przeciwporażeniowej. Samo sprawdzenie, czy lampy świecą, nie jest odbiorem instalacji.
Najczęstsze błędy przy wyborze przewodu
- Zakopanie YDYp bez właściwej ochrony i przekonanie, że peszel rozwiązuje problem wilgoci.
- Ułożenie przewodu bez żyły ochronnej, ponieważ lampy mają małą moc.
- Dobór przekroju wyłącznie według mocy lamp, bez uwzględnienia długości trasy.
- Wykonanie połączeń w zwykłej puszce, która nie jest przeznaczona do zakopania.
- Użycie oprawy o zbyt niskim stopniu IP przy gruncie lub w miejscu narażonym na zalewanie.
- Wspólne podłączenie oświetlenia, gniazd i pompy bez osobnego projektu zabezpieczeń.
- Brak dokumentacji przebiegu kabla, przez co późniejsze prace w ogrodzie stają się zgadywaniem.
Najczęściej widzę, że inwestorzy przesadnie skupiają się na różnicy między przekrojem 1,5 a 2,5 mm², a pomijają jakość połączeń. Szczelna puszka, właściwe zabezpieczenie i pomiary mają dla trwałości instalacji równie duże znaczenie jak sam kabel.
Jaką wersję wybrałbym do typowego ogrodu
Do kilku lamp LED 230 V na krótkiej trasie wybrałbym YKY 3x1,5 mm², poprowadzony w odpowiednio przygotowanym wykopie i zakończony oprawami o właściwym IP. Przy dłuższej trasie lub planowanej rozbudowie zastosowałbym YKY 3x2,5 mm² albo podzielił instalację na niezależne obwody.
Jeżeli oświetlenie ma działać przy napięciu 12/24 V, nie kopiowałbym automatycznie tego wyboru. Najpierw obliczyłbym prąd i spadek napięcia, a dopiero potem dobrał przekrój przewodu zgodnie z instrukcją systemu.
Najbezpieczniejsza decyzja nie polega na kupieniu najgrubszego kabla. Polega na dobraniu przewodu do napięcia, długości, obciążenia i warunków gruntu, a całość powinna zakończyć się sprawdzonymi połączeniami oraz pomiarami wykonanej instalacji.
