Dobór przewodów decyduje o bezpieczeństwie, trwałości i późniejszej wygodzie korzystania z domu. Wyjaśniam, jakie przewody stosuje się przy oświetleniu, gniazdach, kuchni, garażu i instalacjach prowadzonych na zewnątrz, a także jak dobrać przekrój, liczbę żył oraz zabezpieczenia. Pokazuję też błędy, przez które nawet nowy obwód może działać nieprawidłowo.
Najważniejsze zasady doboru przewodów w domu
- Oświetlenie: najczęściej przewód miedziany 3×1,5 mm².
- Gniazda: standardem jest 3×2,5 mm², ale obciążenie obwodu trzeba sprawdzić.
- Duże odbiorniki: płyta indukcyjna, piekarnik, pompa ciepła i ładowarka wymagają osobnych obwodów oraz obliczeń.
- Wewnątrz budynku: często stosuje się YDY lub YDYp, a przewody jednożyłowe prowadzi w rurach instalacyjnych.
- Na zewnątrz i w ziemi: odpowiedniejszy będzie kabel YKY, odporny na trudniejsze warunki.
- Bezpieczeństwo: przekrój przewodu dobiera się razem ze sposobem ułożenia, długością trasy i zabezpieczeniem nadprądowym.
Jakie przewody stosuje się w domowej instalacji elektrycznej
W nowych budynkach najczęściej wykorzystuje się przewody miedziane. Są łatwe w zarabianiu, dobrze przewodzą prąd i zapewniają stabilne połączenia w puszkach oraz rozdzielnicy. Aluminium spotyka się głównie w starszych instalacjach albo w określonych odcinkach zasilających, ale nie jest dobrym wyborem do przypadkowej modernizacji instalacji mieszkaniowej.
YDY i YDYp do instalacji wewnętrznych

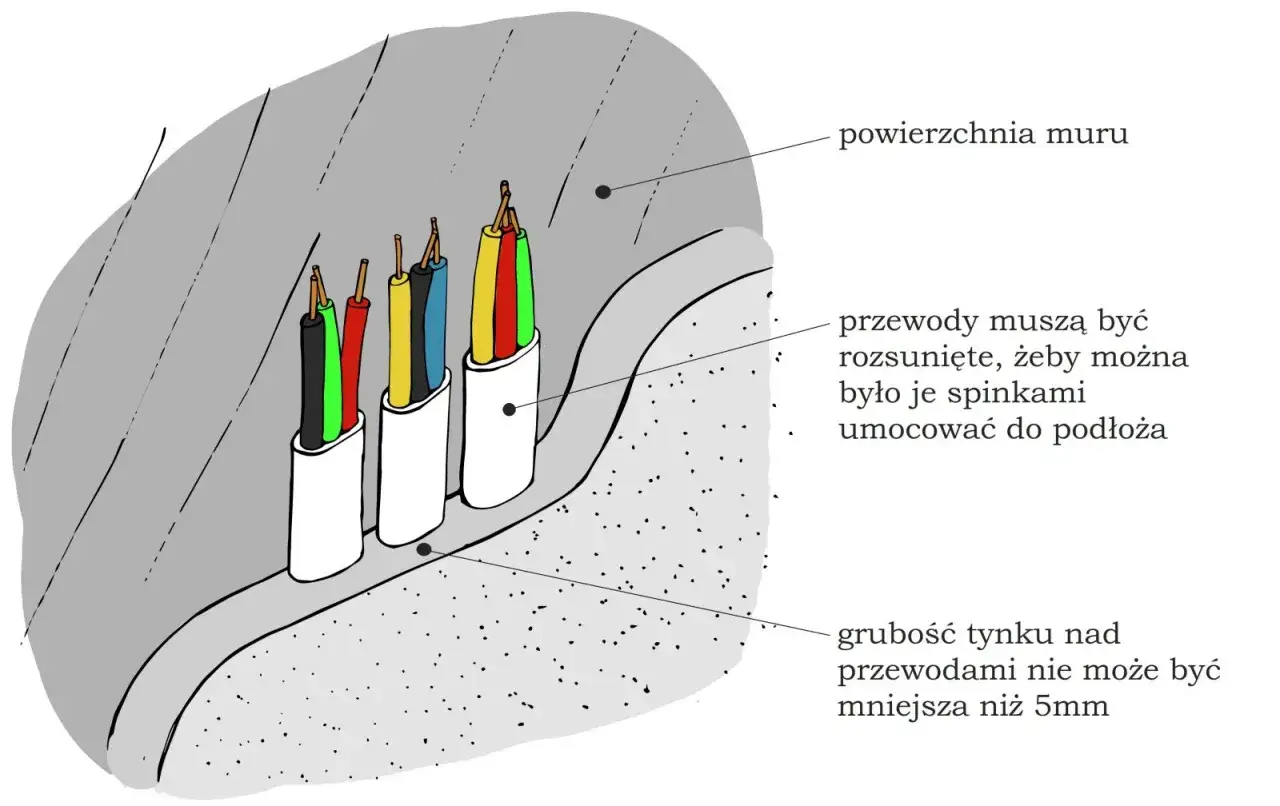

Przewód YDY ma miedziane żyły jednodrutowe, izolację PVC oraz zewnętrzną powłokę. Wersja YDYp jest płaska, dlatego łatwiej układa się ją w płytkich bruzdach pod tynkiem. To właśnie te przewody najczęściej spotykam przy stałym zasilaniu oświetlenia, gniazd i urządzeń w domu.
YDYp sprawdza się przy instalacji podtynkowej, ale nie powinien być traktowany jako przewód uniwersalny. Jeżeli trasa wymaga większej odporności mechanicznej, prowadzenia w ziemi, na zewnątrz albo w miejscu narażonym na wilgoć, trzeba sięgnąć po rozwiązanie przeznaczone do takich warunków.
Przewody jednożyłowe w rurach
Przewody takie jak H07V-K lub podobne przewody instalacyjne z żyłą giętką stosuje się wewnątrz rur i peszli. Ich zaletą jest łatwiejsze przeciąganie oraz możliwość wymiany przewodu w dobrze zaprojektowanej trasie. Nie wolno jednak układać pojedynczych żył luzem pod tynkiem bez odpowiedniej osłony.
Do lamp, gniazd i stałych urządzeń nie należy dobierać przewodu wyłącznie po nazwie handlowej. Liczą się również napięcie znamionowe, rodzaj izolacji, temperatura pracy, sposób montażu i liczba żył.

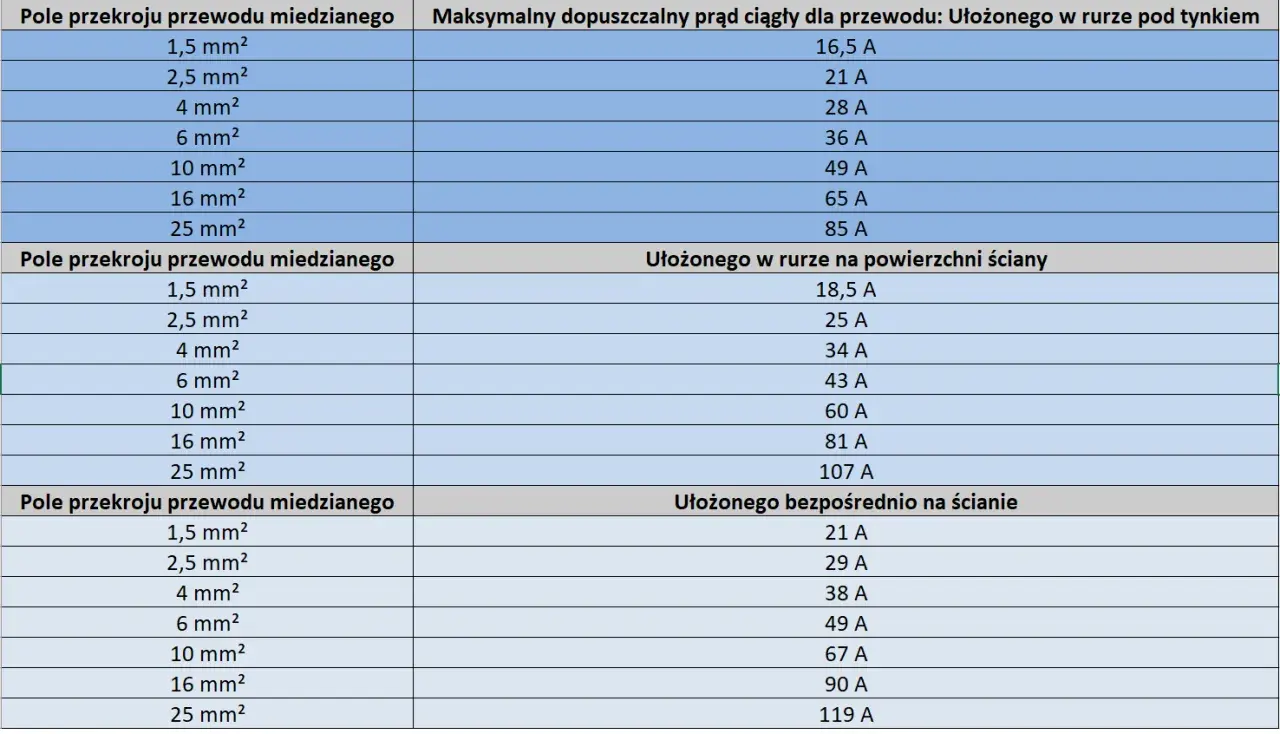

Przekrój przewodu trzeba dopasować do obwodu
Najczęściej powtarzana zasada mówi o przewodzie 1,5 mm² do oświetlenia i 2,5 mm² do gniazd. To dobry punkt wyjścia, ale nie jest automatyczną receptą dla każdej instalacji. Przewód dobiera się do obciążenia, długości trasy, sposobu ułożenia oraz zabezpieczenia.
| Zastosowanie | Typowy przewód miedziany | Najczęstsze uwagi |
|---|---|---|
| Obwód oświetleniowy | 3×1,5 mm² | Osobny obwód, zwykle z zabezpieczeniem dopasowanym do projektu |
| Gniazda ogólne | 3×2,5 mm² | Nie warto zasilać całego domu jednym obwodem |
| Pralka lub zmywarka | 3×2,5 mm² | Najczęściej osobny obwód ze względu na moc i pracę w wilgotnym pomieszczeniu |
| Piekarnik | 3×2,5 mm² lub większy | Przekrój zależy od mocy urządzenia i długości przewodu |
| Płyta indukcyjna | 3×4 mm², 3×6 mm² lub przewód wielożyłowy | Decydują moc przyłączeniowa i sposób zasilania jedno- lub trójfazowego |
| Pompa ciepła lub klimatyzacja | Najczęściej 3×2,5 mm² do 5×6 mm² | Wymaga danych z instrukcji urządzenia i obliczeń wykonawcy |
Przy zwykłym obwodzie oświetleniowym przewód 3×1,5 mm² zwykle wystarcza, ponieważ oprawy LED pobierają niewiele energii. Gniazda ogólne prowadzi się zazwyczaj przewodem 3×2,5 mm², ponieważ mogą zasilać odkurzacz, elektronarzędzia albo kilka urządzeń jednocześnie.
Większy przekrój nie zawsze oznacza lepszą instalację. Przewód 4 mm² podłączony do niewłaściwego zabezpieczenia albo źle zakończony w osprzęcie nadal może stwarzać problem. Z drugiej strony zbyt cienki przewód może się nadmiernie nagrzewać, szczególnie gdy jest długi, ułożony w izolacji cieplnej lub prowadzony razem z wieloma innymi przewodami.
Dlaczego długość trasy ma znaczenie
Przy długim przewodzie pojawia się spadek napięcia, czyli zmniejszenie napięcia na końcu obwodu. W domu może objawić się słabszym działaniem urządzenia, migotaniem oświetlenia albo problemem z rozruchem silnika. W praktyce projektowej często przyjmuje się około 3% spadku dla oświetlenia i do 5% dla pozostałych odbiorów, ale ostateczna wartość zależy od całego układu zasilania.
Dlatego przewód do garażu, warsztatu, altany czy pompy ogrodowej może wymagać większego przekroju niż podobny obwód w pokoju. Sam fakt, że urządzenie ma moc 2000 W, nie wystarcza do prawidłowego wyboru kabla.
Liczba żył i kolory nie są przypadkowe
Nowoczesna instalacja jednofazowa zwykle wymaga trzech żył. Są to przewód fazowy L, neutralny N oraz ochronny PE. W obwodzie trójfazowym stosuje się zazwyczaj pięć żył, czyli trzy przewody fazowe, neutralny i ochronny.
| Oznaczenie | Rola | Kolor izolacji |
|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
Przewodu żółto-zielonego nie wolno wykorzystywać do innych celów. Tak samo nie powinno się samodzielnie przerabiać starej instalacji dwużyłowej przez przypadkowe mostkowanie przewodu neutralnego z bolcem ochronnym w gniazdku.
Przy włącznikach schodowych, krzyżowych, roletach i automatyce może być potrzebna większa liczba żył. Jeżeli planuję w przyszłości sterowanie oświetleniem, czujniki ruchu albo inteligentny system, rozsądnie jest zostawić zapas przewodów i peszle. Późniejsze kucie ścian kosztuje znacznie więcej niż kilka dodatkowych metrów kabla.
Jakie przewody wybrać do kuchni, łazienki i garażu
Kuchnia
Kuchnia ma zwykle największe obciążenie spośród pomieszczeń mieszkalnych. Lodówka, zmywarka, piekarnik, okap, czajnik i płyta indukcyjna nie powinny być traktowane jako jeden wspólny obwód. Dla urządzeń o większej mocy przewiduję oddzielne obwody, najczęściej z przewodami 3×2,5 mm² lub większymi.
Płyta indukcyjna jest szczególnym przypadkiem. Jej sposób zasilania może być jedno- albo trójfazowy, a wymagany przekrój wynika z instrukcji producenta, mocy przyłączeniowej i zabezpieczenia. Tutaj nie kierowałbym się wyłącznie poradą typu „wszędzie daj 2,5 mm²”, bo może być niewystarczająca.
Łazienka
W łazience ważniejsze od samego przekroju jest prawidłowe wykonanie całego układu. Gniazda powinny mieć przewód ochronny, odpowiednie zabezpieczenie różnicowoprądowe i właściwy stopień ochrony osprzętu. Przewody oraz urządzenia trzeba rozmieścić z uwzględnieniem stref ochronnych.
Pralka, suszarka i elektryczny podgrzewacz wody zwykle wymagają osobnych obwodów. Przewód 3×2,5 mm² często wystarcza dla pralki lub zmywarki, ale nie oznacza to, że można bez sprawdzenia zastosować go do każdego podgrzewacza.
Przeczytaj również: Jak dobrać wyłącznik nadprądowy B16, C16 lub D?
Garaż, warsztat i ogród
W garażu pojawiają się elektronarzędzia, sprężarki, bramy, ładowarki i urządzenia z silnikami. Takie odbiorniki mogą pobierać duży prąd podczas rozruchu, dlatego obwód powinien być zaplanowany z zapasem. Do gniazd ogólnych zazwyczaj stosuje się 3×2,5 mm², natomiast zasilanie warsztatu lub większej maszyny może wymagać przewodu 4 mm², 6 mm² albo zasilania trójfazowego.
Do lamp i gniazd ogrodowych wybiera się przewody przeznaczone do pracy na zewnątrz. Jeśli kabel jest zakopywany w ziemi, typowym rozwiązaniem jest YKY, a nie zwykły YDYp. W miejscu narażonym na uszkodzenia mechaniczne przydaje się dodatkowa osłona, odpowiednia głębokość ułożenia i oznaczenie trasy.
YDY, YKY, OWY i przewody specjalne
Nazwy przewodów mogą wyglądać podobnie, ale oznaczają różne zastosowania. Najłatwiej zapamiętać je przez miejsce montażu i elastyczność, a nie przez samą nazwę.
| Typ przewodu | Gdzie się sprawdza | Czego nie robić |
|---|---|---|
| YDY lub YDYp | Stała instalacja wewnątrz budynku | Nie układać bez sprawdzenia warunków w miejscach wilgotnych i na zewnątrz |
| YKY | Zasilanie zewnętrzne i trasy prowadzone w ziemi | Nie zastępować go zwykłym przewodem wewnętrznym |
| H07V-K | Pojedyncze żyły prowadzone w rurach lub kanałach | Nie układać luzem pod tynkiem |
| OWY lub OMY | Przewody giętkie do urządzeń i opraw, zgodnie z przeznaczeniem | Nie stosować jako zamiennika stałej instalacji podtynkowej |
| UTP, FTP, koncentryczny | Internet, monitoring, telewizja i automatyka | Nie używać ich do zasilania 230 V |
W domach coraz częściej prowadzi się osobno przewody energetyczne, sieciowe, alarmowe i antenowe. Zachowanie odstępów oraz właściwe trasy ogranicza zakłócenia i ułatwia późniejszy serwis. Szczególnie przydatne są puste peszle doprowadzone do punktów, w których może pojawić się kamera, punkt Wi-Fi albo sterowanie roletą.
Jak bezpiecznie dobrać przewody przed rozpoczęciem prac
Zaczynam od przygotowania listy odbiorników, a nie od kupowania przypadkowych rolek kabla. Dla każdego urządzenia sprawdzam moc, sposób zasilania, długość trasy i wymagania producenta. Dopiero później dobieram liczbę żył, przekrój, zabezpieczenie i sposób prowadzenia.
- Podziel dom na obwody oświetleniowe, gniazdowe i dedykowane dla urządzeń dużej mocy.
- Sprawdź moc odbiorników oraz to, czy wymagają jednej, czy trzech faz.
- Zmierz długość tras, zwłaszcza do garażu, pompy, warsztatu i budynków gospodarczych.
- Dobierz przekrój do obciążalności, spadku napięcia i sposobu ułożenia.
- Dopasuj zabezpieczenia do przewodu i charakterystyki odbiornika.
- Zaplanuj zapas w rozdzielnicy, puszkach i rurach instalacyjnych.
- Wykonaj pomiary po zakończeniu prac i zachowaj dokumentację trasy przewodów.
Najczęstszy błąd polega na traktowaniu zabezpieczenia jako elementu, który „naprawi” zły przewód. Wyłącznik nadprądowy ma chronić obwód, ale nie zastąpi właściwego przekroju, poprawnych połączeń ani sprawdzenia warunków zwarciowych.
Nie akceptuję też łączenia przewodów przez zwykłe skręcanie i zaklejanie taśmą. Połączenia powinny znajdować się w przeznaczonych do tego puszkach lub osprzęcie, z użyciem odpowiednich zacisków. Przed zakryciem instalacji robię zdjęcia wszystkich tras, bo po kilku latach taka dokumentacja bywa bezcenna przy wierceniu, remoncie albo rozbudowie.
Prace przy instalacji 230 V powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Właściciel domu może zaplanować liczbę gniazd i rozmieszczenie urządzeń, ale dobór zabezpieczeń, wykonanie połączeń i pomiary odbiorcze wymagają wiedzy oraz właściwych przyrządów.
Dobry przewód to dopiero początek bezpiecznej instalacji
Najczęstszy schemat dla domu to 3×1,5 mm² do oświetlenia, 3×2,5 mm² do gniazd oraz osobne, odpowiednio większe obwody dla urządzeń o dużej mocy. Nie traktuję tych wartości jako sztywnego przepisu, lecz jako punkt wyjścia do obliczeń.
O bezpieczeństwie decyduje cały układ: przewód, zabezpieczenie, sposób ułożenia, ochrona przeciwporażeniowa, jakość połączeń i pomiary. Jeżeli instalacja ma służyć przez dziesięciolecia, lepiej zaplanować kilka dodatkowych obwodów i peszli niż później ratować się przedłużaczami albo kuciem gotowych ścian.
