Gdy w mieszkaniu zaczyna brakować miejsca na nowe obwody, wybijają zabezpieczenia albo instalacja pamięta jeszcze czasy bez płyt indukcyjnych, centralnym punktem problemu zwykle jest rozdzielnica w mieszkaniu. To właśnie ona decyduje, jak prąd trafia do gniazd, oświetlenia i urządzeń o dużej mocy. Pokazuję, z czego powinna się składać, jak podzielić obwody, kiedy wystarczy modernizacja, a kiedy trzeba wymienić większą część instalacji.
Bezpieczna rozdzielnica porządkuje całą instalację elektryczną
- Wyłączniki nadprądowe chronią przewody przed przeciążeniem i zwarciem.
- RCD 30 mA ogranicza ryzyko porażenia, ale wymaga prawidłowego przewodu ochronnego.
- Osobne obwody dla piekarnika, płyty, pralki i zmywarki poprawiają bezpieczeństwo oraz wygodę.
- Wolne moduły w obudowie ułatwiają późniejsze podłączenie klimatyzacji, rolet czy ładowarki.
- Orientacyjna wymiana samej rozdzielnicy w mieszkaniu kosztuje zwykle 1200-3000 zł, ale stara instalacja może znacząco podnieść rachunek.
Za co odpowiada rozdzielnica i gdzie najlepiej ją umieścić

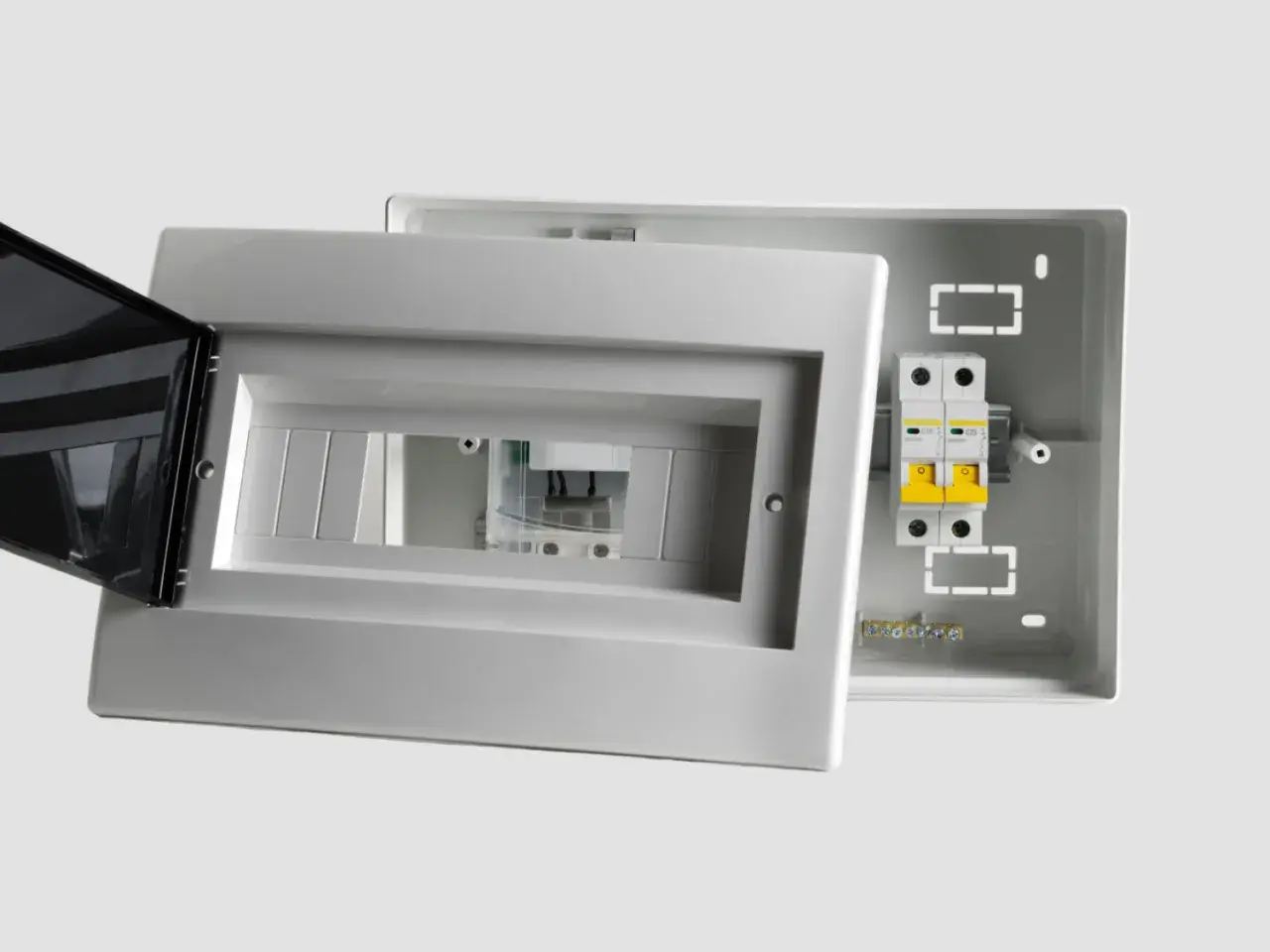

Rozdzielnica, dawniej często nazywana skrzynką bezpiecznikową, przyjmuje zasilanie z licznika i rozdziela je na poszczególne obwody. W środku znajdują się aparaty, które wyłączają zasilanie w razie zwarcia, przeciążenia albo upływu prądu. Dobrze wykonany układ pozwala odłączyć na przykład samą kuchnię, bez gaszenia światła w całym lokalu.
W mieszkaniu najczęściej montuje się ją w przedpokoju, przy wejściu albo w łatwo dostępnym pomieszczeniu technicznym. Nie powinna być zasłonięta ciężką szafą ani umieszczona w miejscu narażonym na wilgoć. Dla mnie liczy się przede wszystkim swobodny dostęp do wyłączników, dobra widoczność opisów i możliwość wykonania pomiarów bez demontażu połowy zabudowy.
Natynkowa czy podtynkowa
Model podtynkowy wygląda estetyczniej i dobrze pasuje do nowego remontu, ale wymaga wykucia odpowiednio dużego otworu. W starym budynku może to oznaczać naruszenie ściany, przewodów albo istniejących puszek. Obudowa natynkowa zajmuje kilka centymetrów więcej, za to montuje się ją szybciej i łatwiej rozbudować.
Nie wybieram obudowy „na styk”. Jeśli obecnie potrzeba 24 modułów, rozsądniej zastosować wariant 36- lub 48-modułowy. Zapas miejsca kosztuje mniej niż późniejsze kucie ścian, gdy pojawi się klimatyzacja, rolety zewnętrzne, suszarka albo instalacja smart home.
Co trzeba ustalić przed montażem
Przed zakupem obudowy elektryk powinien sprawdzić układ sieci, rodzaj przewodów, moc przyłączeniową oraz stan przewodu PEN lub PE. Sam wygląd nowych aparatów niczego nie gwarantuje. Szczególnie w blokach z lat 60., 70. i 80. można spotkać instalację aluminiową albo dwużyłową, której nie da się bezpiecznie „unowocześnić” samą wymianą bezpieczników.
Trzeba też ustalić, czy mieszkanie ma zasilanie jednofazowe, czy trójfazowe. Płyta indukcyjna, przepływowy podgrzewacz wody lub większa klimatyzacja mogą wymagać nie tylko osobnego zabezpieczenia, ale także odpowiedniej mocy przyłączeniowej.
Jakie elementy powinny znaleźć się w środku
Nowoczesna rozdzielnica nie jest po prostu rzędem wyłączników. Każdy aparat ma inne zadanie, a ich dobór zależy od przewodów, układu sieci i charakteru odbiorników. Poniższy zestaw traktuję jako punkt wyjścia do projektu, nie gotowy schemat do samodzielnego skopiowania.
| Element | Funkcja | Praktyczne znaczenie |
|---|---|---|
| Rozłącznik główny | Odłącza zasilanie w mieszkaniu | Ułatwia bezpieczne prace i szybkie wyłączenie instalacji |
| Wyłączniki nadprądowe MCB | Chronią obwody przed zwarciem i przeciążeniem | Każdy obwód może zostać wyłączony niezależnie |
| Wyłącznik różnicowoprądowy RCD | Reaguje na prąd uciekający poza prawidłowy tor | Ogranicza ryzyko porażenia, szczególnie przy gniazdach i w łazience |
| Wyłącznik RCBO | Łączy funkcję RCD i MCB dla jednego obwodu | Awaria pralki nie wyłącza wtedy całej grupy pomieszczeń |
| Ogranicznik przepięć SPD | Ogranicza krótkotrwałe przepięcia | Pomaga chronić elektronikę, sterowniki i zasilacze |
| Listwy PE i N | Porządkują przewody ochronne i neutralne | Zapewniają poprawne połączenia oraz ułatwiają diagnostykę |
W nowych układach często stosuje się RCD typu A, ponieważ współczesne urządzenia elektroniczne mogą generować składową pulsującą prądu stałego. Nie oznacza to jednak, że wystarczy kupić dowolny aparat z napisem „30 mA”. Trzeba dobrać także prąd znamionowy, liczbę biegunów, odporność na zakłócenia i sposób podziału obwodów.
Ogranicznik SPD ma sens zwłaszcza wtedy, gdy w mieszkaniu pracuje dużo drogiej elektroniki, budynek ma instalację odgromową albo zasilanie jest podatne na zakłócenia. Jego skuteczność zależy od całego układu, w tym przewodu ochronnego i długości połączeń. Sama listwa przeciwprzepięciowa przy komputerze nie zastępuje ochrony w rozdzielnicy, bo nie zabezpiecza całej instalacji.
Jedna różnicówka czy kilka niezależnych
Jedna różnicówka dla całego mieszkania jest tańsza i zajmuje mniej miejsca. Ma jednak istotną wadę: awaria jednego urządzenia może wyłączyć lodówkę, router, oświetlenie i gniazda w kilku pomieszczeniach jednocześnie.
Lepszy podział to kilka grup RCD albo aparaty RCBO dla najważniejszych obwodów. W małym mieszkaniu nie zawsze trzeba montować RCBO wszędzie, ale osobna ochrona dla łazienki, kuchni, lodówki i urządzeń zewnętrznych zwykle poprawia komfort użytkowania.

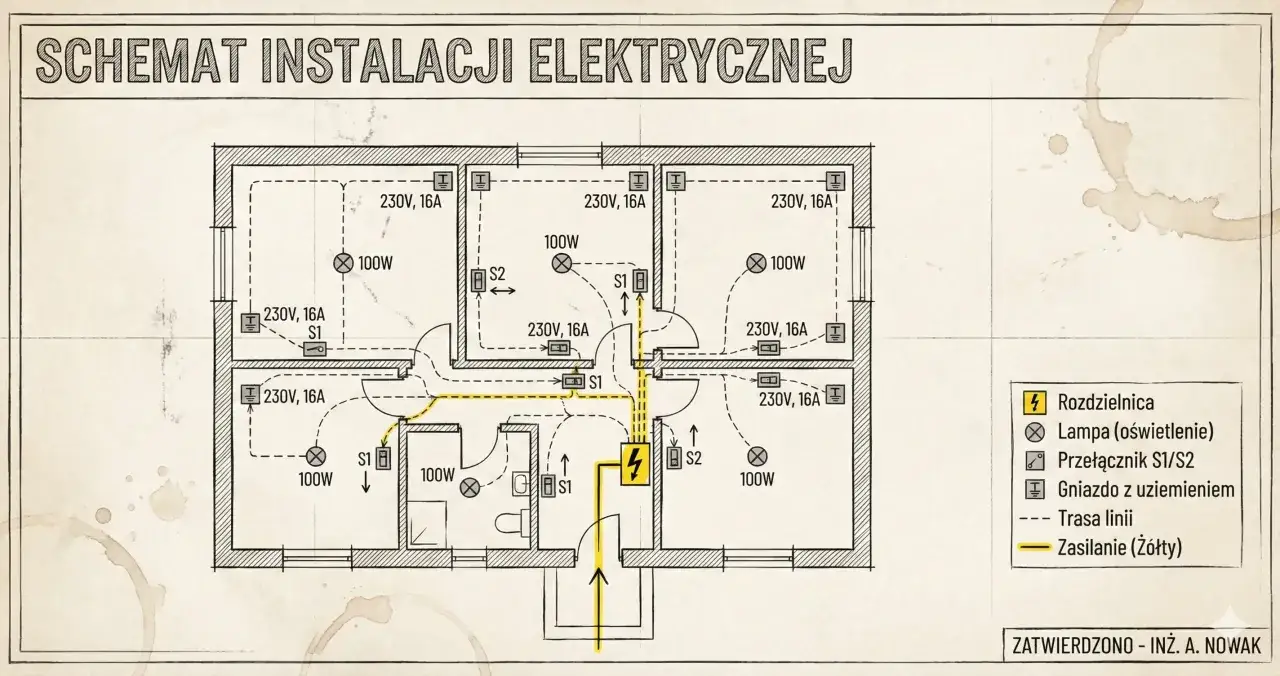

Jak podzielić obwody, żeby instalacja nie była przeciążona
Najczęstszy błąd polega na tym, że całe mieszkanie zostaje podłączone do kilku zabezpieczeń. W efekcie czajnik, piekarnik i zmywarka pracują na jednym obwodzie, a użytkownik próbuje rozwiązać problem przez założenie większego wyłącznika. To nie zwiększa bezpiecznej mocy instalacji, jeśli przewody nadal mają ten sam przekrój.
Przykładowy podział dla mieszkania o powierzchni 50-70 m² może wyglądać następująco:
| Obwód | Typowe zabezpieczenie | Uwagi |
|---|---|---|
| Oświetlenie | Najczęściej B10 | Dobrze rozdzielić światło na co najmniej dwie grupy |
| Gniazda pokoi | Najczęściej B16 | Nie warto zasilać całego mieszkania jednym obwodem |
| Gniazda kuchenne nad blatem | Najczęściej B16 | Czajnik i ekspres mogą pracować równocześnie z innymi urządzeniami |
| Lodówka | Osobny obwód lub przemyślana grupa | Ogranicza ryzyko wyłączenia razem z urządzeniami kuchennymi |
| Zmywarka i pralka | Osobne obwody B16 | Urządzenia mają grzałki i okresowo pobierają dużą moc |
| Piekarnik | Osobny obwód | Dobór zależy od mocy znamionowej i sposobu podłączenia |
| Płyta indukcyjna | Osobny obwód jedno- lub trójfazowy | Decydują dane producenta oraz moc przyłączeniowa lokalu |
| Łazienka | Osobna grupa z RCD 30 mA | Wilgoć zwiększa znaczenie ochrony przeciwporażeniowej |
Podane oznaczenia są typowe, ale nie uniwersalne. Charakterystyka B lub C, wartość zabezpieczenia i przekrój przewodu muszą wynikać z obliczeń oraz pomiarów. Nie wolno zastępować wyłącznika B10 aparatem B16 tylko dlatego, że poprzedni często się wyłącza. Przyczyną może być przeciążenie, uszkodzenie odbiornika, zbyt mały przewód albo problem w połączeniu.
Oświetlenie też potrzebuje dobrego podziału
Obwody oświetleniowe często są traktowane po macoszemu, bo lampy mają niewielką moc. W praktyce awaria jednego zabezpieczenia może pozbawić światła całe mieszkanie. Rozdzielenie oświetlenia na część dzienną i nocną jest prostym sposobem, by podczas usterki nadal widzieć, co dzieje się w pozostałych pomieszczeniach.
Przy planowaniu remontu zostawiam także osobne przewody lub rezerwę pod rolety, wentylatory, czujniki i oświetlenie LED. To mały koszt na etapie układania instalacji, a duży kłopot, jeśli pomysł pojawi się dopiero po pomalowaniu ścian.Stara instalacja nie zawsze kończy się na wymianie bezpieczników
Jeżeli w mieszkaniu są ceramiczne korki, przewody aluminiowe, gniazda bez styku ochronnego albo tylko dwa przewody w obwodach gniazd, sama wymiana skrzynki nie rozwiązuje problemu. Nowe aparaty mogą nawet uwidocznić istniejące usterki, ale nie naprawią przewodów ukrytych w ścianach.
Szczególnej ostrożności wymaga układ TN-C, w którym funkcję ochronną i neutralną pełni wspólny przewód PEN. Rozdzielenie PEN na PE i N musi zostać wykonane w odpowiednim miejscu i w prawidłowy sposób. RCD nie powinien być montowany jako dekoracyjny dodatek do instalacji bez sprawnego przewodu ochronnego, ponieważ jego działanie zależy od całego toru ochronnego.
Kiedy modernizacja ma sens
- Gdy obudowa jest sprawna, przewody są w dobrym stanie, a problem dotyczy wyłącznie przestarzałych aparatów.
- Gdy można wydzielić nowe obwody bez pozostawiania niepewnych połączeń w ścianach.
- Gdy instalacja ma sprawny przewód ochronny i potwierdzone pomiarami parametry.
- Gdy moc przyłączeniowa odpowiada planowanym urządzeniom.
Przy remoncie mieszkania z wielkiej płyty często opłaca się wymienić instalację przynajmniej w kuchni i łazience, nawet jeśli pozostałe pokoje zostają bez zmian. To kompromis między pełnym remontem a bezrefleksyjnym pozostawieniem starych przewodów. Najpierw trzeba jednak sprawdzić, czy stare i nowe części da się bezpiecznie połączyć.
Przeczytaj również: Przeciwpożarowy wyłącznik prądu PWP - kiedy jest wymagany?
Czego elektryk powinien dopilnować
Po wykonaniu prac powinny zostać zrobione pomiary ochronne, między innymi ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia i działania RCD. Oczekuję także opisania każdego zabezpieczenia, uporządkowania przewodów oraz przekazania protokołu. Bez tego trudno później ocenić, co faktycznie zostało wykonane. Przycisk TEST na RCD można nacisnąć zgodnie z instrukcją producenta, aby sprawdzić zadziałanie mechanizmu, ale taki test nie zastępuje pełnych pomiarów. Jeśli różnicówka wyłącza się bez wyraźnej przyczyny, nie należy jej blokować ani wymieniać na mocniejszą. Najpierw trzeba znaleźć źródło prądu upływu.Ile kosztuje wykonanie lub wymiana rozdzielnicy
W 2026 roku za prostą wymianę rozdzielnicy w niewielkim mieszkaniu można spotkać wyceny rzędu 1200-3000 zł brutto. Zwykle obejmują one obudowę, podstawową aparaturę, podłączenie istniejących obwodów i pomiary. Cena rośnie, gdy trzeba przerabiać przewody, kuć ściany, dodawać wiele nowych obwodów albo montować rozbudowaną ochronę przepięciową.
| Zakres prac | Orientacyjny koszt | Co może zmienić cenę |
|---|---|---|
| Prosta wymiana małej obudowy | 900-1800 zł | Liczba aparatów, stan przewodów i dostęp do instalacji |
| Nowa rozdzielnica 24-36 modułów z RCD i SPD | 1500-3500 zł | Marka aparatury, liczba grup RCD i zakres pomiarów |
| Rozdzielnica z nowymi obwodami | 2500-5000 zł lub więcej | Kucie, długość przewodów, przeróbki w kuchni i łazience |
| Kompleksowa wymiana instalacji w mieszkaniu 50 m² | 11 000-16 000 zł | Liczba punktów, rodzaj ścian, osprzęt i lokalne stawki |
To widełki orientacyjne, a nie cennik gwarantowany. W Gdańsku i innych dużych miastach robocizna może być wyższa, podobnie jak przy pracy w zamieszkanym lokalu. Najbardziej uczciwa wycena rozdziela materiały, robociznę, kucie, podłączenia i pomiary, zamiast podawać jedną kwotę bez zakresu.
Nie oszczędzałbym na jakości zabezpieczeń ani na pomiarach. Można wybrać prostszą obudowę czy zrezygnować z części funkcji automatyki, ale aparatów ochronnych nie powinno się dobierać wyłącznie według najniższej ceny. Z drugiej strony przesadnie rozbudowana rozdzielnica w małym mieszkaniu także nie ma sensu, jeśli nie wynika z realnych potrzeb.
Najczęstsze błędy przy projektowaniu i odbiorze
Pierwszym błędem jest brak opisów. Po kilku latach nikt nie pamięta, który wyłącznik zasila gniazda przy lodówce, a który światło w sypialni. Czytelna etykieta i prosty schemat w kieszeni obudowy oszczędzają czas podczas awarii.
Drugim problemem jest wspólna listwa neutralna za kilkoma RCD. Taki błąd może powodować przypadkowe wyzwalanie zabezpieczeń albo sprawić, że układ nie zadziała prawidłowo. Neutralne przewody należy prowadzić zgodnie z przypisanymi grupami, a połączenia powinien sprawdzić elektryk.
- Za mała obudowa bez miejsca na przyszłe obwody.
- Jeden RCD odłączający całe mieszkanie przy każdej drobnej usterce.
- Zwiększanie amperażu bez sprawdzenia przekroju i obciążalności przewodów.
- Brak SPD mimo dużej liczby wrażliwych urządzeń i problemów z przepięciami.
- Łączenie PE i N w przypadkowym miejscu za wyłącznikiem różnicowoprądowym.
- Brak protokołu pomiarów i dokumentacji po zakończeniu prac.
Nie polecam też zamykania rozdzielnicy za stałą zabudową kuchenną. W razie zwarcia dostęp do wyłącznika powinien być natychmiastowy, a nie wymagać odsuwania szafek. To detal, o którym łatwo zapomnieć podczas aranżacji, a który później ma bardzo praktyczne znaczenie.
Jak sprawdzić rozdzielnicę przed zakupem mieszkania
Przed podpisaniem umowy warto obejrzeć nie tylko gniazdka, ale również samą skrzynkę. Szukam śladów przegrzania, nadtopionej izolacji, luźnych przewodów, braku opisów i starych bezpieczników topikowych. Czerwone światło zapala się także wtedy, gdy w lokalu jest dużo urządzeń dużej mocy, a rozdzielnica ma tylko kilka obwodów.
Nie otwierałbym obudowy samodzielnie. Bezpieczniejszym rozwiązaniem jest zlecenie elektrykowi oględzin i podstawowych pomiarów, szczególnie gdy mieszkanie znajduje się w starym budynku. Koszt takiej kontroli jest niewielki w porównaniu z ceną późniejszej wymiany instalacji albo skutkami pożaru.
Praktyczna lista kontrolna obejmuje:
- liczbę i opis obwodów,
- obecność RCD oraz przycisku TEST,
- stan przewodów i zacisków,
- rodzaj instalacji jedno- lub trójfazowej,
- miejsce na dodatkowe moduły,
- protokół ostatnich pomiarów,
- zgodność zabezpieczeń z planowanymi urządzeniami.
Rozdzielnica, która nie będzie przeszkadzać za kilka lat
Najlepszy układ nie musi być najdroższy. Powinien mieć logiczny podział obwodów, sprawne zabezpieczenia, opisane przewody, zapas miejsca i dokumentację, z której da się skorzystać po remoncie.
Jeżeli planuję modernizację mieszkania, najpierw spisuję wszystkie urządzenia o dużej mocy, dopiero potem dobieram obwody i obudowę. Taka kolejność pozwala uniknąć dwóch kosztownych skrajności: prowizorycznej instalacji bez zapasu oraz efektownej, przesadnie rozbudowanej skrzynki, która nie rozwiązuje problemów ukrytych w ścianach.
