Przy wymianie lampy lub gniazda wystarczy chwila nieuwagi, aby potraktować kolor izolacji jak pewnik i narazić się na porażenie. Zwykle niebieski przewód pełni funkcję neutralną, ale wyjaśniam też, kiedy oznaczenie może wprowadzać w błąd, jak rozpoznać żyły L, N, PE i PEN oraz jak bezpiecznie sprawdzić instalację przed pracą.
Najważniejsze informacje o niebieskiej żyle w instalacji
- Niebieski kolor standardowo oznacza przewód neutralny N.
- Przewód neutralny nie jest tym samym co ochronny PE, który ma izolację żółto-zieloną.
- W starych lub nietypowych instalacjach kolor może być użyty niezgodnie z obecnym standardem.
- Nie wolno opierać się wyłącznie na kolorze. Przed rozpoczęciem pracy trzeba wyłączyć obwód i potwierdzić brak napięcia.
- W obwodzie oświetleniowym niebieska żyła zwykle trafia do zacisku N oprawy, a brązowa lub czarna do zacisku fazowego.
Co oznacza niebieska żyła w domowej instalacji
W typowej instalacji elektrycznej w Polsce niebieska izolacja służy do oznaczenia przewodu neutralnego N. To żyła, którą prąd wraca do punktu zasilania po przepływie przez odbiornik, na przykład lampę, ładowarkę albo grzałkę.
Nie oznacza to jednak, że można dotknąć jej bez obaw. Przy prawidłowo wykonanym obwodzie napięcie względem ziemi powinno być bliskie zeru, ale uszkodzenie, błędne podłączenie lub przerwanie przewodu neutralnego może stworzyć niebezpieczne warunki. Z tego powodu traktuję każdą żyłę w puszce jako potencjalnie niebezpieczną, dopóki pomiar nie potwierdzi czegoś innego.
Kolorystyka wynika z zasad identyfikacji żył opisanych w PN-HD 308 S2. W nowych przewodach spotykany układ jest prosty: brązowy, czarny lub szary oznacza żyłę fazową, niebieski neutralną, a żółto-zielony ochronną. Barwa ułatwia montaż i późniejszy serwis, ale nie zastępuje schematu ani pomiaru.
Neutralny N nie jest przewodem ochronnym
To jedno z najczęstszych nieporozumień. Przewód N służy do zamknięcia obwodu roboczego, natomiast PE chroni przed skutkami uszkodzenia izolacji i łączy metalowe obudowy urządzeń z układem ochronnym.
W gniazdku z bolcem przewód żółto-zielony powinien być podłączony do zacisku ochronnego, a niebieski do zacisku neutralnego. Zamiana tych funkcji może sprawić, że urządzenie będzie działało, lecz ochrona przeciwporażeniowa przestanie działać prawidłowo.
Jak rozpoznać L, N, PE i PEN
Najłatwiej uporządkować oznaczenia w tabeli. Dotyczy ona typowych instalacji domowych, a nie każdego możliwego kabla sterowniczego, przemysłowego czy urządzenia specjalistycznego.

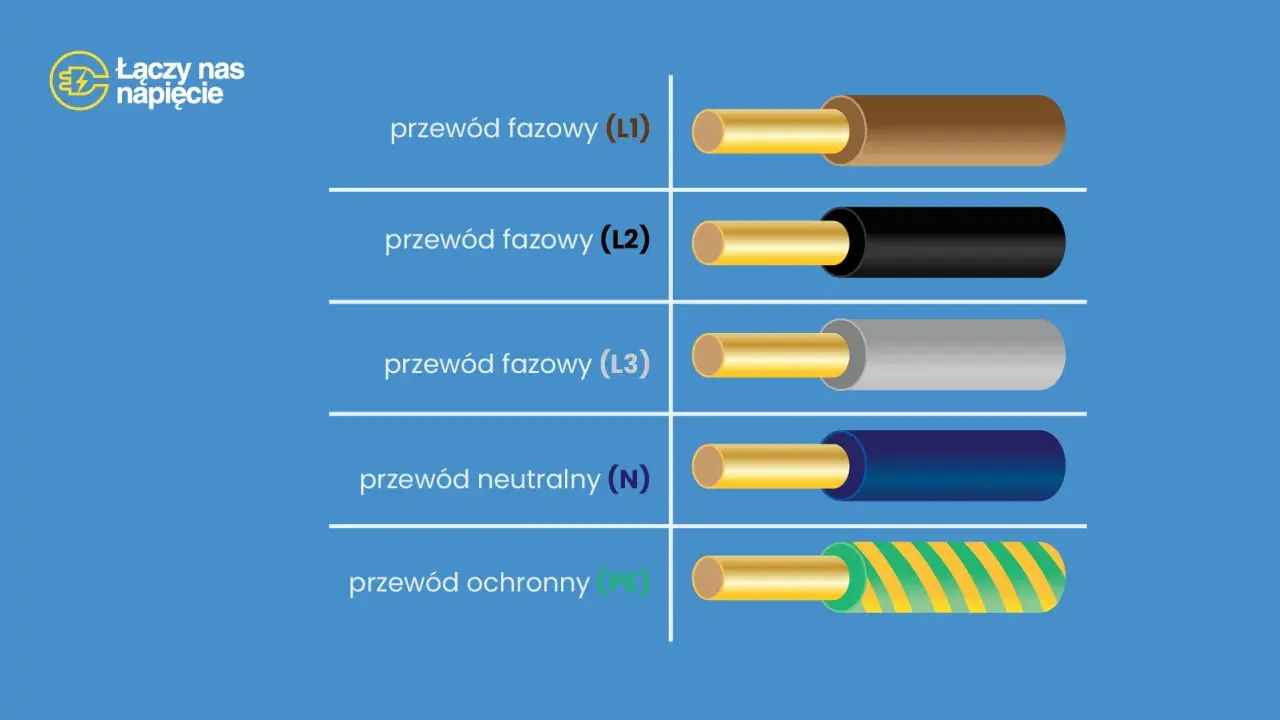

| Oznaczenie | Typowy kolor | Rola w obwodzie |
|---|---|---|
| L | Brązowy, czarny lub szary | Przewód fazowy doprowadzający napięcie do odbiornika |
| N | Niebieski | Przewód neutralny zamykający obwód roboczy |
| PE | Żółto-zielony | Przewód ochronny połączony z elementami ochrony przeciwporażeniowej |
| PEN | Oznaczenie zależne od wykonania układu | Wspólny przewód ochronno-neutralny spotykany głównie w starszych instalacjach TN-C |
W instalacji jednofazowej z przewodem trzyżyłowym, na przykład YDYp 3 × 1,5 mm², najczęściej znajdziemy brązową żyłę L, niebieską N i żółto-zieloną PE. W obwodzie oświetlenia przekrój 1,5 mm² jest często stosowany, ale ostateczny dobór zależy od projektu, zabezpieczenia i sposobu ułożenia przewodu.
W instalacji trójfazowej dochodzą kolejne żyły fazowe, zwykle czarna i szara. Ich obecność nie zmienia zasady dotyczącej niebieskiego koloru, choć w obwodach specjalnych oznaczenia mogą wyglądać inaczej. Dlatego przed podłączeniem urządzenia trzeba sprawdzić również schemat producenta.
Co z przewodem PEN
W starszym układzie TN-C jedna żyła może łączyć funkcję neutralną i ochronną. Taki przewód nazywa się PEN. Jego przerwanie jest szczególnie groźne, ponieważ na metalowych obudowach urządzeń może pojawić się napięcie.
Nie wolno samodzielnie rozdzielać przewodu PEN w przypadkowym miejscu ani wykorzystywać niebieskiej żyły jako zamiennika ochronnej. Modernizację takiej instalacji powinien ocenić elektryk, który sprawdzi przekroje, uziemienie, połączenia wyrównawcze i zabezpieczenia.
Czy niebieska żyła może być fazowa
W nowej, prawidłowo opisanej instalacji niebieski powinien być przeznaczony dla przewodu neutralnego. Zdarzają się jednak sytuacje, w których niebieska żyła została użyta inaczej, na przykład w starszym obwodzie albo w przewodzie prowadzonym między wyłącznikiem a punktem świetlnym.
Takie użycie jest dopuszczalne tylko wtedy, gdy sposób identyfikacji spełnia wymagania dla danego układu i żyła została wyraźnie oznaczona na końcach odpowiednim kolorem. Sama wiara, że „niebieski zawsze oznacza zero”, jest w starej instalacji ryzykowna.
Przy wyłączniku światła często spotykam układ, w którym do puszki doprowadzono fazę, a druga żyła wraca jako faza załączana do lampy. Jeżeli do tego celu wykorzystano żyłę niebieską bez oznaczenia, instalacja może działać, ale kolejna osoba wykonująca naprawę łatwo popełni błąd.
Stare instalacje wymagają większej ostrożności
W budynkach z instalacją sprzed wielu lat można spotkać przewody o kolorach, które nie odpowiadają dzisiejszym zasadom. Czasem izolacja jest wyblakła, zabrudzona albo przemalowana, a w puszkach występują połączenia wykonane bez czytelnych opisów.
W takim przypadku kolor traktuję wyłącznie jako wskazówkę do dalszej diagnostyki. Nie należy na jego podstawie podłączać lampy, gniazda ani nowego urządzenia. Jeżeli przewody są kruche, aluminiowe lub nadmiernie nagrzane, rozsądniejsza będzie kontrola całego obwodu zamiast szybkiej wymiany osprzętu.
Jak bezpiecznie sprawdzić przewód przed podłączeniem
Podstawowa zasada brzmi prosto: przed dotknięciem przewodów trzeba odłączyć zasilanie i potwierdzić jego brak. Wyłączenie światła przełącznikiem nie wystarcza, ponieważ wyłącznik może rozłączać tylko jedną żyłę, a w puszce nadal może znajdować się faza.
- Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy.
- Zabezpiecz go przed przypadkowym ponownym włączeniem.
- Sprawdź napięcie dwubiegunowym wskaźnikiem na wszystkich dostępnych żyłach.
- Potwierdź działanie przyrządu na znanym źródle napięcia przed pomiarem i po nim.
- Dopiero wtedy rozpocznij odłączanie lub podłączanie przewodów.
Popularny śrubokręt z neonówką albo bezdotykowy tester może pomóc w orientacyjnym wykryciu fazy, ale nie potwierdza bezpiecznie braku napięcia. Przy instalacji domowej zdecydowanie lepszy jest sprawny wskaźnik dwubiegunowy, a przy wątpliwościach pomiar powinien wykonać elektryk.
Nie zakładaj też, że wyłączenie jednego bezpiecznika odcina wszystko w puszce. W rozbudowanych instalacjach mogą przebiegać tam przewody z kilku obwodów, a przy błędach wykonawczych faza może być doprowadzona z innego zabezpieczenia.
Podłączenie niebieskiej żyły w oświetleniu i gniazdach
Lampa sufitowa
W typowym punkcie oświetleniowym niebieska żyła z instalacji trafia do zacisku N w oprawie. Żyła fazowa, zwykle brązowa albo czarna, powinna przechodzić przez wyłącznik i dopiero jako faza załączana docierać do zacisku L lampy.
Takie rozwiązanie ma praktyczne znaczenie. Po wyłączeniu światła na gwincie lub zacisku fazowym nie powinno pozostawać napięcie, co ogranicza ryzyko przy wymianie źródła światła. Jeśli lampa ma metalową obudowę i zacisk ochronny, trzeba podłączyć także przewód żółto-zielony.
Gniazdo elektryczne
W gnieździe niebieską żyłę podłącza się do zacisku oznaczonego N, a brązową lub czarną do L. Przewód ochronny trafia do zacisku z symbolem uziemienia lub bolca ochronnego.
W popularnych gniazdach wtyczkowych położenie L i N może być określone przez producenta lub przyjętą praktykę montażową, ale najważniejsze jest prawidłowe przypisanie zacisków i obecność ochrony. Nie wolno łączyć N z PE w przypadkowym miejscu gniazda.
Przeczytaj również: Rozdzielnica w mieszkaniu - jak ją dobrze zaplanować?
Taśmy LED i zasilacze
Po stronie 230 V zasilacza obowiązują takie same zasady jak w pozostałej instalacji. Po stronie niskiego napięcia zaciski mogą być opisane jako V+, V-, DC+ lub DC-, dlatego nie należy przenosić kolorystycznych przyzwyczajeń z instalacji sieciowej na wyjście zasilacza.
Pomieszanie strony wejściowej i wyjściowej może zakończyć się uszkodzeniem zasilacza albo taśmy. Zawsze sprawdzam oznaczenia na obudowie, a nie tylko kolory przewodów, ponieważ w gotowych zestawach producent może zastosować własne barwy.
Błędy, które najczęściej kończą się problemem
- Podłączanie według koloru bez pomiaru, szczególnie w starej instalacji.
- Traktowanie przewodu N jako całkowicie bezpiecznego w każdych warunkach.
- Łączenie przewodu ochronnego PE z neutralnym N w gnieździe lub puszce.
- Rozłączanie przewodu neutralnego zamiast fazowego w obwodzie oświetlenia.
- Wykorzystywanie żółto-zielonej żyły do innego celu niż ochrona.
- Wkładanie kilku przewodów pod zacisk bez sprawdzenia jego dopuszczalnego sposobu montażu.
- Pomijanie kontroli połączeń po wymianie lampy lub gniazda.
Szczególnie niebezpieczna jest zamiana N i PE, bo urządzenie może pozornie działać poprawnie. W razie uszkodzenia izolacji obudowa może jednak nie uzyskać właściwej ochrony, a wyłącznik różnicowoprądowy może zadziałać niezgodnie z oczekiwaniem.
Jeśli po zdjęciu osłony widzisz nadpaloną izolację, luźne zaciski, aluminium połączone z miedzią bez odpowiednich złączek albo kilka nieopisanych obwodów, przerwij pracę. Jedna szybka konsultacja z elektrykiem jest tańsza i bezpieczniejsza niż naprawa skutków zwarcia lub porażenia.
Kolor przewodu pomaga, ale o bezpieczeństwie decyduje pomiar
W standardowej instalacji niebieska żyła jest przewodem neutralnym N, brązowa, czarna lub szara pełni funkcję fazową, a żółto-zielona ochronną PE. Ten schemat dobrze sprawdza się w nowych obwodach, lecz stare instalacje, nietypowe połączenia i błędy wykonawcze mogą go zaburzyć.
Przed wymianą lampy, gniazda czy zasilacza odłącz obwód, sprawdź brak napięcia odpowiednim przyrządem i nie zmieniaj przeznaczenia żył bez ich prawidłowego oznaczenia. To właśnie pomiar, dokumentacja i poprawne zaciski, a nie sam kolor izolacji, dają podstawę do bezpiecznej decyzji.
