Gdy kocioł, pompa ciepła albo instalacja solarna ma przekazać energię do innego obiegu, potrzebny jest element, który zrobi to bez mieszania czynników. Pytanie, co to jest wymiennik ciepła, sprowadza się więc do prostego wyjaśnienia: to urządzenie przenoszące ciepło z jednego medium do drugiego. Pokażę, jak działa, czym różnią się jego rodzaje i gdzie spotyka się go w domowych instalacjach ogrzewania.
Najważniejsze informacje o wymiennikach ciepła w domu
- Wymiennik ciepła przekazuje energię między dwoma czynnikami, zwykle bez ich mieszania.
- W instalacjach domowych najczęściej stosuje się wymienniki płytowe, rurowe i zasobnikowe.
- Ciepło przepływa od czynnika o wyższej temperaturze do chłodniejszego, a skuteczność zależy między innymi od różnicy temperatur i przepływu.
- Urządzenie może rozdzielać układ otwarty i zamknięty, przygotowywać ciepłą wodę użytkową albo odzyskiwać ciepło z wentylacji.
- Najczęstsze problemy to zakamienienie, zabrudzenie filtrów, zapowietrzenie i zły dobór mocy.
Jak działa wymiennik ciepła i co właściwie robi

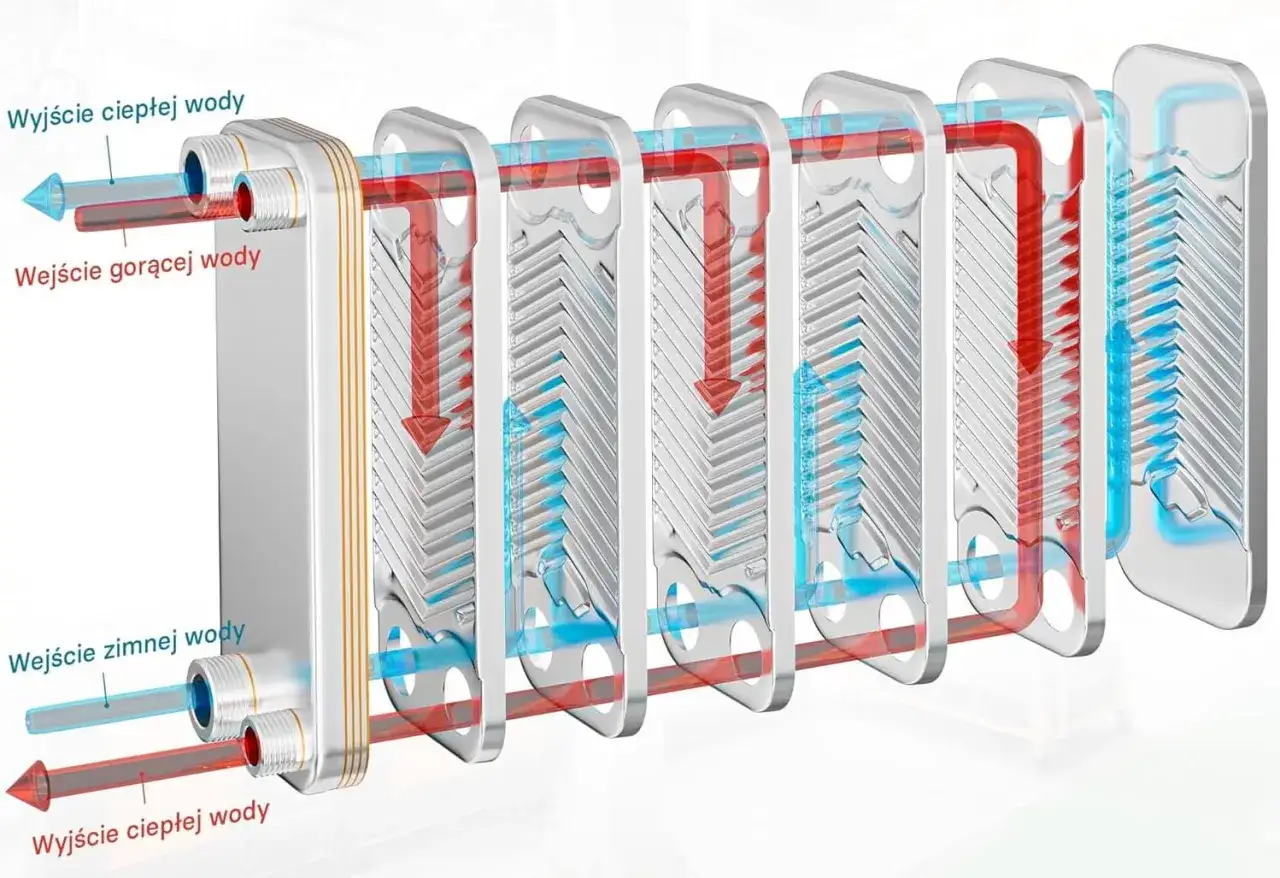

Zasada jest bardzo prosta. Gorący czynnik, na przykład woda z kotła, przepływa jednym kanałem, a chłodniejsza woda z drugiego obiegu płynie kanałem sąsiednim. Oba strumienie oddziela metalowa ścianka, przez którą przenika energia cieplna. Czynniki nie muszą się ze sobą stykać, aby jeden ogrzał drugi.
Wymiana zachodzi dzięki trzem zjawiskom. Najpierw gorąca woda oddaje ciepło do ścianki przez konwekcję, potem energia przechodzi przez metal na zasadzie przewodzenia, a na końcu trafia do chłodniejszego medium. Im większa jest różnica temperatur i powierzchnia wymiany, tym łatwiej osiągnąć wysoką moc urządzenia.
W praktyce wymiennik nie produkuje ciepła. On je tylko przekazuje. To ważne rozróżnienie, szczególnie przy pompach ciepła i kotłach. Jeśli źródło ciepła ma zbyt małą moc albo instalacja nie zapewnia odpowiedniego przepływu, nawet dobrze wykonany wymiennik nie podgrzeje wody tak, jak oczekuje właściciel.
Najczęściej stosuje się przepływ przeciwbieżny. Oznacza to, że gorący i zimny czynnik płyną w przeciwnych kierunkach. Takie rozwiązanie pozwala lepiej wykorzystać dostępną powierzchnię i uzyskać wyższą skuteczność niż przy przepływie współbieżnym.
Gdzie spotyka się go w instalacji ogrzewania
Centralne ogrzewanie i rozdzielenie obiegów

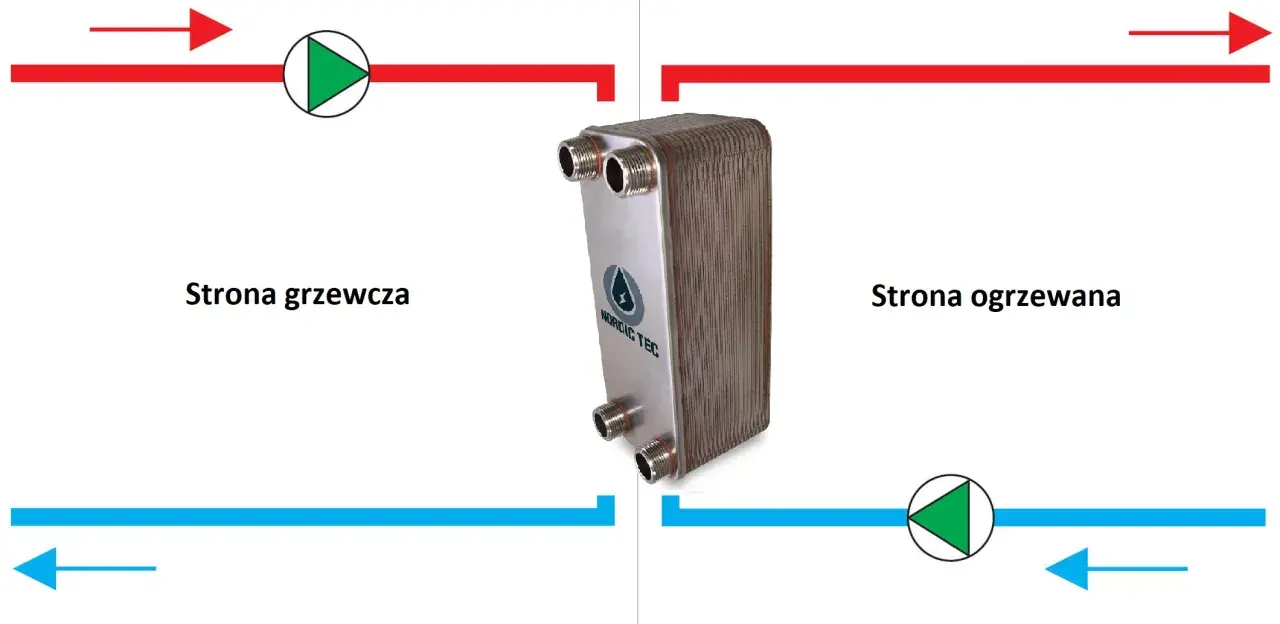

Wymiennik może oddzielać dwa obiegi grzewcze, które nie powinny pracować bezpośrednio razem. Typowym przykładem jest połączenie kotła na paliwo stałe z zamkniętą instalacją grzejnikową lub podłogową. Po stronie źródła ciepła może pracować obieg otwarty, a po stronie budynku obieg zamknięty z własnym naczyniem przeponowym i zabezpieczeniami. Takie rozdzielenie zwiększa bezpieczeństwo i ogranicza przenoszenie osadów z jednej części instalacji do drugiej. Trzeba jednak pamiętać, że wymiennik wprowadza dodatkowy opór przepływu. Zwykle potrzebne są pompy obiegowe po obu stronach, a ich dobór powinien uwzględniać straty ciśnienia.
Przygotowanie ciepłej wody użytkowej
Wymiennik płytowy może podgrzewać wodę użytkową przepływowo. Woda z instalacji centralnego ogrzewania oddaje energię wodzie płynącej do kranów, ale obie ciecze pozostają rozdzielone. To rozwiązanie spotyka się między innymi w kotłach dwufunkcyjnych oraz kompaktowych stacjach świeżej wody.
Alternatywą jest zasobnik z wężownicą. W tym przypadku gorąca woda z obiegu grzewczego przepływa przez rurę zanurzoną w zbiorniku i stopniowo ogrzewa większy zapas wody. Wymiennik płytowy zajmuje mniej miejsca, natomiast zasobnik zapewnia dostęp do zgromadzonej ilości ciepłej wody i lepiej sprawdza się przy większym, jednoczesnym poborze.
Pompy ciepła i instalacje solarne
W pompach ciepła wymienniki są częścią samego urządzenia i umożliwiają przekazywanie energii między czynnikiem chłodniczym a wodą instalacyjną. W instalacjach solarnych wymiennik przekazuje ciepło z kolektorów do wody w zasobniku. W obu przypadkach parametry muszą być dobrane do rodzaju czynnika, temperatury pracy i wymaganej mocy.
Nie polecam dobierać takiego elementu wyłącznie po średnicy przyłączy. Dwa wymienniki z króćcami o tym samym rozmiarze mogą mieć zupełnie inną moc, opory przepływu i dopuszczalne ciśnienie. Decydujące są między innymi przepływ, temperatura zasilania i powrotu oraz rodzaj medium.
Najważniejsze rodzaje wymienników ciepła
Podziałów jest kilka, ale w domu najlepiej zacząć od konstrukcji urządzenia. To ona w największym stopniu wpływa na rozmiar, czyszczenie, odporność na zabrudzenia i sposób montażu.
| Rodzaj | Jak jest zbudowany | Gdzie sprawdza się najlepiej | Najważniejsze ograniczenie |
|---|---|---|---|
| Płytowy lutowany | Cienkie płyty połączone trwale lutem | CO, CWU, pompy ciepła, małe kotłownie | Trudniejsze czyszczenie mechaniczne i brak wymiany uszczelek |
| Płytowy skręcany | Pakiet płyt z uszczelkami i ramą | Większe instalacje i układy wymagające serwisu | Większe wymiary oraz konieczność kontroli uszczelek |
| Płaszczowo-rurowy | Wiązka rur umieszczona w płaszczu | Instalacje o dużych przepływach i trudniejszych mediach | Zajmuje więcej miejsca niż konstrukcja płytowa |
| Wężownica w zasobniku | Rura grzewcza zatopiona w zbiorniku | Magazynowanie CWU i współpraca z kotłem lub kolektorami | Wolniejsze podgrzewanie całej objętości wody |
| Powietrzny | Żebra lub lamele oddzielające strumienie powietrza | Rekuperacja, klimatyzacja i chłodzenie | Wrażliwość na zabrudzenie i ograniczona moc przy małej różnicy temperatur |
W typowym domu jednorodzinnym najczęściej wygrywa wymiennik płytowy. Jest mały, lekki i może osiągać dużą moc przy niewielkiej powierzchni. Konstrukcja lutowana dobrze sprawdza się w prostych, zamkniętych układach, ale jeśli instalacja ma wodę z dużą ilością osadów, rozsądniejszy może być model skręcany, który da się rozebrać i wyczyścić.
W rekuperatorach stosuje się wymienniki płytowe krzyżowe, przeciwprądowe albo obrotowe. Nie należy mieszać ich z wymiennikiem wodnym do CO, ponieważ tutaj oba media są strumieniami powietrza. Wymiennik wentylacyjny odzyskuje energię z powietrza usuwanego z budynku i przekazuje ją świeżemu powietrzu nawiewanemu.
Wymiennik płytowy czy zasobnik z wężownicą
To jedno z praktycznych rozróżnień, z którym spotykam się najczęściej. Oba rozwiązania mogą przygotować ciepłą wodę, ale pracują w inny sposób i odpowiadają na inne potrzeby.
| Kryterium | Wymiennik płytowy | Zasobnik z wężownicą |
|---|---|---|
| Sposób pracy | Podgrzewanie przepływowe | Ogrzewanie zapasu wody w zbiorniku |
| Miejsce | Zajmuje niewiele przestrzeni | Potrzebuje miejsca na zbiornik |
| Komfort przy kilku kranach | Zależy od mocy źródła i przepływu | Zwykle wyższy dzięki zapasowi wody |
| Higiena | Brak długiego magazynowania wody | Konieczność kontroli temperatury i anody w zbiorniku |
| Serwis | Możliwe odkamienianie lub wymiana urządzenia | Kontrola zbiornika, wężownicy i elementów zabezpieczających |
Jeżeli w domu mieszka jedna lub dwie osoby i liczy się kompaktowa kotłownia, układ przepływowy może być bardzo wygodny. Przy dużej rodzinie, kilku łazienkach i jednoczesnym korzystaniu z wody częściej lepiej wypada zasobnik. Nie ma jednego najlepszego wariantu, bo komfort zależy od profilu zużycia, a nie tylko od samego urządzenia.
Jak dobrać wymiennik do instalacji
Dobór zaczyna się od określenia, co ma zostać ogrzane i jak szybko. Inne wymagania ma wymiennik dla dwóch obiegów CO, inne dla CWU, a jeszcze inne dla instalacji z glikolem w obiegu solarnym. W dokumentacji powinny znaleźć się co najmniej informacje o mocy, przepływach, temperaturach, ciśnieniu i dopuszczalnym rodzaju czynnika.
Parametry, których nie można pominąć
- Moc cieplna, podawana najczęściej w kilowatach, musi odpowiadać zapotrzebowaniu instalacji.
- Temperatury zasilania i powrotu wpływają na rzeczywistą moc, dlatego nie wystarczy sprawdzić wartości katalogowej.
- Przepływ decyduje o tym, ile energii można przekazać w określonym czasie.
- Spadek ciśnienia musi być możliwy do pokonania przez pompę obiegową.
- Materiał i odporność chemiczna mają znaczenie przy glikolu, twardej wodzie i czynnikach o podwyższonej agresywności.
- Ciśnienie i temperatura maksymalna powinny pozostawać z bezpiecznym zapasem względem parametrów instalacji.
Przykładowo, urządzenie dobrane do pracy z wodą o parametrach 70/50°C może zachowywać się zupełnie inaczej w niskotemperaturowym ogrzewaniu podłogowym. Jeżeli źródło pracuje na 35-45°C, potrzebna bywa większa powierzchnia wymiany albo większy przepływ. Najczęstszy błąd to przewymiarowanie wyłącznie po mocy kotła bez sprawdzenia temperatur i oporów hydraulicznych.
Przed montażem trzeba też przewidzieć filtry po stronie instalacji. Ich zadaniem jest zatrzymanie magnetytu, rdzy i innych cząstek, które mogłyby zablokować wąskie kanały wymiennika. W starszym układzie dobrze sprawdza się również płukanie instalacji przed uruchomieniem nowego elementu.
Co psuje pracę wymiennika i jak rozpoznać problem
Najbardziej typowym objawem zabrudzenia jest spadek mocy. Woda po stronie wtórnej długo się nagrzewa, temperatura na zasilaniu wygląda poprawnie, ale na wyjściu otrzymujemy wyraźnie chłodniejszy czynnik. Czasem pojawia się też duża różnica temperatur albo wzrost oporów, który powoduje hałas pompy.
Przeczytaj również: Dwie pętle cyrkulacji c.w.u. - jak je dobrze wyregulować?
Najczęstsze przyczyny
- Kamień kotłowy ogranicza przepływ i działa jak izolator na powierzchni wymiany.
- Magnetyt i rdza mogą zatykać kanały w obiegu grzewczym.
- Zapowietrzenie zmniejsza kontakt czynnika z powierzchnią wymiany.
- Zbyt mały przepływ może wynikać z niewłaściwej nastawy pompy, zamkniętego zaworu albo zabrudzonego filtra.
- Błędny montaż obejmuje między innymi zamianę króćców, brak możliwości odpowietrzenia lub montaż bez wymaganych filtrów.
Wymiennik płytowy lutowany można zwykle czyścić chemicznie, ale środek musi być dobrany do materiału płyt i rodzaju osadu. Nie używałbym przypadkowego odkamieniacza, ponieważ agresywna chemia może uszkodzić lut albo elementy instalacji. Przy konstrukcji skręcanej serwisant może dodatkowo rozebrać pakiet płyt i ocenić stan uszczelek.
Warto reagować na pierwsze objawy, zamiast czekać na całkowitą utratę przepływu. Zabrudzony wymiennik zwiększa zużycie energii przez pompy, pogarsza komfort ogrzewania i może doprowadzić do przeciążenia źródła ciepła. Jeśli urządzenie pracuje w układzie gazowym, elektrycznym albo z pompą ciepła, ingerencję w część chłodniczą lub zabezpieczenia powinien wykonać uprawniony fachowiec.
Wymiennik ciepła jako mały element, który decyduje o dużym efekcie
Najkrócej mówiąc, wymiennik ciepła przenosi energię między dwoma czynnikami, zachowując ich rozdzielenie. W domu może podgrzewać wodę użytkową, łączyć różne obiegi CO, współpracować z pompą ciepła albo odzyskiwać energię z wentylacji.
Przy wyborze patrzę przede wszystkim na temperatury, przepływy, jakość wody i możliwość serwisowania. Sama nazwa, rozmiar przyłączy czy efektowna moc z katalogu nie wystarczą. Dobrze dobrany i zabezpieczony wymiennik pracuje cicho, stabilnie i zwykle pozostaje niemal niewidoczny, a właśnie to jest najlepszym dowodem, że instalacja została zaplanowana poprawnie.
