Gdy w kotłowni pracuje kocioł na paliwo stałe, wybór zaworu bezpieczeństwa nie powinien zaczynać się od kupna najpopularniejszego modelu 3 bar. W układzie otwartym najważniejsze są naczynie wzbiorcze, rury bezpieczeństwa i swobodny odbiór nadmiaru wody, a sam zawór jest zwykle zabezpieczeniem dodatkowym. Poniżej wyjaśniam, jak dobrać jego ciśnienie, średnicę i miejsce montażu oraz kiedy potrzebne jest także zabezpieczenie termiczne.
W otwartym układzie zawór pomaga, ale nie zastępuje naczynia wzbiorczego
- Podstawowe zabezpieczenie stanowi otwarte naczynie wzbiorcze połączone z kotłem rurami bez armatury odcinającej.
- Jeśli producent przewiduje dodatkowy zawór, wybierz zawór bezpieczeństwa do instalacji CO, a nie model do CWU.
- Nastawa 1,5, 2,0 lub 2,5 bar zależy od dopuszczalnego ciśnienia kotła i rzeczywistych warunków pracy.
- Zawór 3 bar nie jest uniwersalnym wyborem. Może zadziałać zbyt późno dla kotła o niższej wytrzymałości.
- Zawór bezpieczeństwa chroni przed nadciśnieniem, ale nie przed przegrzaniem wody w kotle na paliwo stałe.

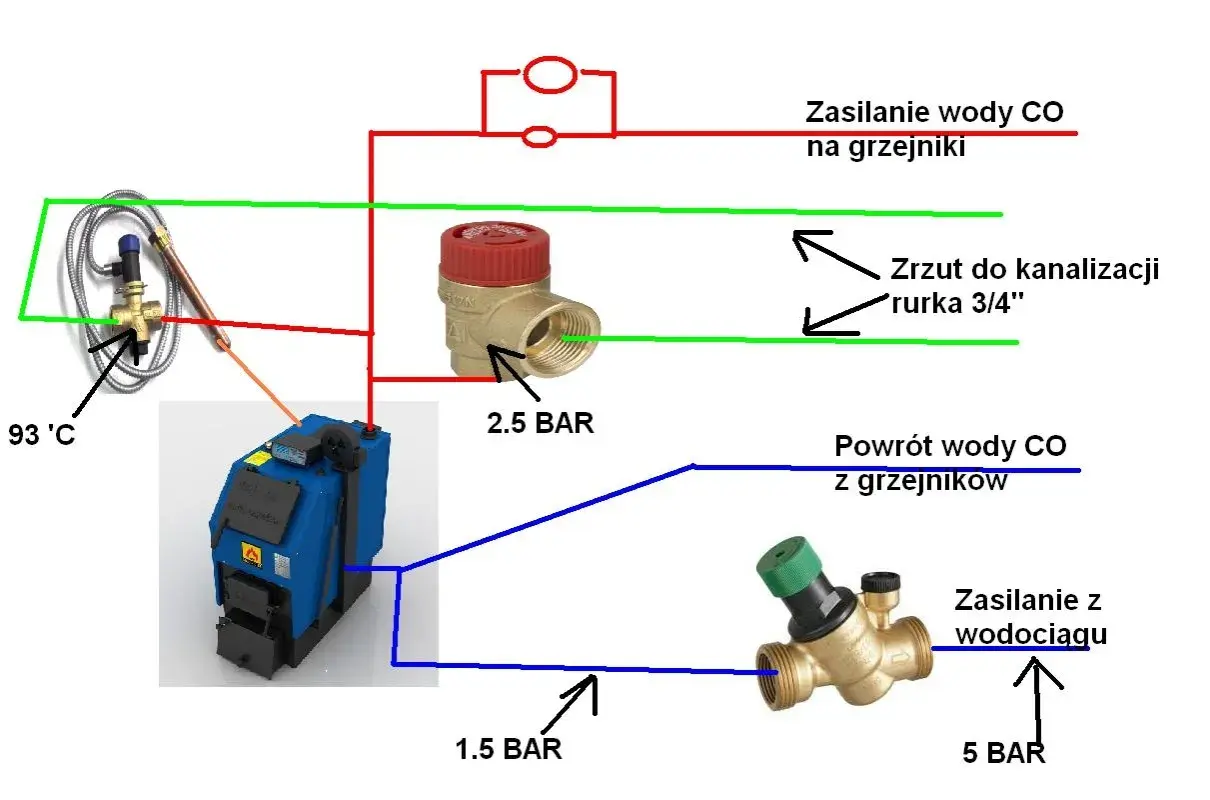

[search_image]schemat zabezpieczenia kotła na paliwo stałe w układzie otwartym naczynie wzbiorcze rura bezpieczeństwa
Jaki zawór wybrać do otwartego układu CO
Pytanie, jaki zawór bezpieczeństwa do pieca co w układzie otwartym wybrać, ma krótką odpowiedź. Jeżeli producent kotła wymaga dodatkowej ochrony ciśnieniowej, stosuje się membranowy zawór bezpieczeństwa do instalacji grzewczych, z nastawą dobraną do najsłabszego elementu układu.
W praktyce spotyka się zawory o nastawie 1,5-2,5 bar. Nie oznacza to jednak, że każdy z nich będzie odpowiedni. Jeżeli kocioł ma dopuszczalne ciśnienie robocze 1,5 albo 2 bar, zawór 3 bar nie zabezpieczy go wystarczająco szybko.
| Nastawa zaworu | Kiedy może mieć sens | Na co uważać |
|---|---|---|
| 1,5 bar | Niskociśnieniowe instalacje i urządzenia z takim wymaganiem producenta | Przy dużej wysokości naczynia zawór może otwierać się zbyt wcześnie |
| 2,0 bar | Niektóre starsze kotły i małe układy otwarte | Trzeba sprawdzić maksymalne ciśnienie kotła oraz ciśnienie statyczne |
| 2,5 bar | Kotły dopuszczone do pracy przy wyższym ciśnieniu | Nie wolno stosować go tylko dlatego, że jest popularny |
| 3,0 bar | Najczęściej układy zamknięte, jeśli tak wskazuje dokumentacja | W wielu otwartych instalacjach może być nastawą zbyt wysoką |
Do obiegu CO nie kupowałbym zaworu do ciepłej wody użytkowej, zwykle oznaczonego jako 6 bar. Taki element może mieć prawidłową średnicę gwintu, ale niewłaściwe parametry dla kotła. Sam gwint 1/2 cala również niczego nie rozstrzyga, ponieważ liczy się jeszcze przepustowość, temperatura pracy i dopuszczenie do instalacji grzewczych.
Dlaczego w układzie otwartym najważniejsze jest naczynie wzbiorcze
Woda zwiększa objętość podczas nagrzewania. W zamkniętej instalacji wzrost ten przejmuje naczynie przeponowe, a w układzie otwartym robi to naczynie wzbiorcze połączone z atmosferą. Nadmiar wody może wtedy unieść się w naczyniu zamiast gwałtownie zwiększać ciśnienie w kotle.
Podstawowe zabezpieczenie powinno obejmować naczynie wzbiorcze, rurę bezpieczeństwa, rurę przelewową i rurę odpowietrzającą. Dawna norma PN-B-02413 dotycząca otwartych instalacji nadal często pojawia się w dokumentacjach i praktyce instalatorskiej, ale przy nowym montażu trzeba dodatkowo uwzględnić aktualne przepisy oraz instrukcję konkretnego kotła.
Rury łączące kocioł z naczyniem nie mogą być przypadkowo zwężone ani odcięte zaworem kulowym. To jeden z najgroźniejszych błędów, bo zamknięty zawór może odłączyć kocioł od podstawowego zabezpieczenia. Widziałem już instalacje, w których ktoś zamontował armaturę odcinającą „dla wygody serwisu”, a potem zostawił ją w pozycji częściowo zamkniętej.
Naczynie powinno znajdować się powyżej najwyżej położonych elementów instalacji i być zabezpieczone przed zamarznięciem. Jeżeli przelew kończy się w kotłowni, jego wylot musi być widoczny i bezpieczny. Nie powinno się go łączyć bezpośrednio z kanalizacją, ponieważ wtedy trudniej zauważyć ubytek wody lub nieprawidłową pracę układu.
Jak dobrać konkretny zawór bezpieczeństwa
Przed zakupem sprawdzam zawsze kilka parametrów, zamiast kierować się wyłącznie średnicą przyłącza. Najważniejsza jest tabliczka znamionowa kotła i jego instrukcja, ponieważ to producent określa dopuszczalne ciśnienie oraz ewentualną potrzebę montażu dodatkowej armatury.
- Rodzaj zaworu - powinien być przeznaczony do instalacji grzewczych CO i gorącej wody grzewczej.
- Ciśnienie otwarcia - musi być niższe od maksymalnego dopuszczalnego ciśnienia kotła, ale nie może powodować ciągłego upuszczania wody przy normalnej pracy.
- Przepustowość - dobiera się ją do mocy kotła i wymagań producenta, a nie tylko do średnicy istniejącej rury.
- Temperatura pracy - zawór musi być przystosowany do temperatur występujących w instalacji CO.
- Średnica przyłącza - w małych kotłowniach często spotyka się 1/2 cala, lecz większa moc może wymagać większego przekroju.
- Możliwość kontroli - praktyczny jest model z dźwignią lub pokrętłem testowym i czytelnym oznaczeniem nastawy.
Jeżeli w dokumentacji nie ma żadnej informacji o zaworze, nie traktowałbym tego jako zaproszenia do samodzielnego eksperymentu. W układzie otwartym zawór może być dodatkiem, ale jego montaż nie naprawi źle dobranego naczynia ani zbyt małej rury bezpieczeństwa.
Przeczytaj również: Jak podłączyć rozdzielacz do grzejników? Praktyczny poradnik
Orientacyjne koszty
Prosty zawór CO do małej instalacji kosztuje zwykle około 30-80 zł. Modele markowe, większe lub o nietypowej nastawie mogą kosztować 80-180 zł. Sama wymiana przez instalatora to najczęściej około 250-500 zł, zależnie od dojazdu i tego, czy trzeba przerobić fragment instalacji.
Jeżeli kocioł na paliwo stałe wymaga zaworu schładzającego, koszt całego rozwiązania jest wyższy i często wynosi kilkaset złotych wraz z montażem. Nie porównywałbym go jednak ze zwykłym zaworem ciśnieniowym, ponieważ oba elementy reagują na zupełnie inne zagrożenia.
Jak zamontować zawór, żeby rzeczywiście działał
Dodatkowy zawór bezpieczeństwa montuje się przy kotle albo w miejscu wskazanym przez producenta, zwykle na zasilaniu. Powinien być łatwo dostępny, zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie i mieć odpływ skierowany do bezpiecznego miejsca.
Przewód wyrzutowy trzeba wykonać tak, aby wypływająca gorąca woda nie poparzyła użytkownika i nie uszkodziła kotłowni. Nie wolno montować między kotłem a zaworem armatury, która może przypadkowo odciąć przepływ. Dotyczy to także filtrów, zaworów zwrotnych i szybkozłączy, jeśli ich konstrukcja ogranicza drożność.
Po montażu sprawdza się szczelność, kierunek przepływu i działanie dźwigni testowej. Ja zalecam kontrolę zaworu przed każdym sezonem grzewczym oraz po każdej ingerencji w instalację. Jeżeli zawór zaczyna przeciekać, nie należy go blokować korkiem ani przywiązywać dźwigni. Trzeba znaleźć przyczynę wzrostu ciśnienia i zwykle wymienić element.
Kiedy sam zawór nie zapewni bezpieczeństwa kotła
Zawór bezpieczeństwa chroni przed nadmiernym ciśnieniem, ale nie obniża temperatury wody. Przy kotle zasypowym lub innym źródle na paliwo stałe ogień może nadal podgrzewać wodę po zaniku zasilania pompy. Dlatego w określonych konstrukcjach potrzebne jest także zabezpieczenie termiczne, na przykład wężownica schładzająca z zaworem termicznym albo inne rozwiązanie przewidziane przez producenta.
Zawór schładzający i zawór bezpieczeństwa to dwa różne urządzenia. Pierwszy reaguje na temperaturę i dopuszcza zimną wodę lub odprowadza gorącą, drugi reaguje na ciśnienie. Zamontowanie jednego zamiast drugiego jest błędem, szczególnie w kotłach o dużej bezwładności cieplnej.
Również rodzaj kotła zmienia odpowiedź. Kocioł gazowy, kondensacyjny, pelletowy lub elektryczny może być przeznaczony wyłącznie do układu zamkniętego albo wymagać fabrycznego zestawu do współpracy z instalacją otwartą. W takim przypadku nie wystarczy dołożenie przypadkowego zaworu. Często potrzebny jest wymiennik płytowy albo specjalny zestaw hydrauliczny, który oddziela obiegi.
Do instalatora zwróciłbym się zawsze wtedy, gdy nie znamy maksymalnego ciśnienia kotła, naczynie znajduje się na nieogrzewanym poddaszu, układ był wielokrotnie przerabiany albo kocioł przegrzewa się mimo pracy pompy. Przy urządzeniach na paliwo stałe oszczędność na sprawdzeniu zabezpieczeń jest pozorna.
Najbezpieczniejszy zakup zaczyna się od sprawdzenia całej kotłowni
Przed kupnem zaworu spisz moc kotła, rodzaj paliwa, maksymalne ciśnienie robocze i wysokość naczynia wzbiorczego nad kotłem. Dopiero na tej podstawie wybierz nastawę, przepustowość i średnicę. Nie kupuj zaworu 3 bar tylko dlatego, że jest najłatwiej dostępny.
Jeżeli układ jest prawidłowo otwarty, drożne rury bezpieczeństwa i sprawne naczynie wzbiorcze mają większe znaczenie niż sama armatura dodatkowa. Dobrze dobrany zawór powinien być ostatnim elementem przemyślanego zabezpieczenia, a nie próbą zamaskowania błędów wykonawczych.
