Na parterze ciepła woda pojawia się szybko, ale na piętrze trzeba czekać kilkadziesiąt sekund? W takiej sytuacji dwa obiegi cyrkulacji c.w.u. mogą poprawić komfort, pod warunkiem że zostaną prawidłowo rozdzielone i wyregulowane. Wyjaśniam, jak działa taki układ, kiedy ma sens, jak dobrać jedną lub dwie pompy, gdzie zamontować zawory oraz ile orientacyjnie kosztują najważniejsze elementy.
Dwie pętle działają dobrze tylko wtedy, gdy mają kontrolowany przepływ
- Jedna pompa zwykle wystarcza, jeśli obie gałęzie są częścią tego samego układu i mają podobne opory.
- Zawory równoważące na powrotach są potrzebne, aby krótsza pętla nie zabierała przepływu dłuższej.
- Temperatura 55-60°C w punktach poboru ogranicza ryzyko wychłodzenia instalacji i poprawia higienę c.w.u.
- Praca czasowa lub sterowana temperaturą zmniejsza straty energii w porównaniu z działaniem pompy przez całą dobę.
- Dwie pompy mają sens głównie przy niezależnych strefach, dużych odległościach albo różnych harmonogramach pracy.
Jak działa cyrkulacja c.w.u. z dwoma obiegami

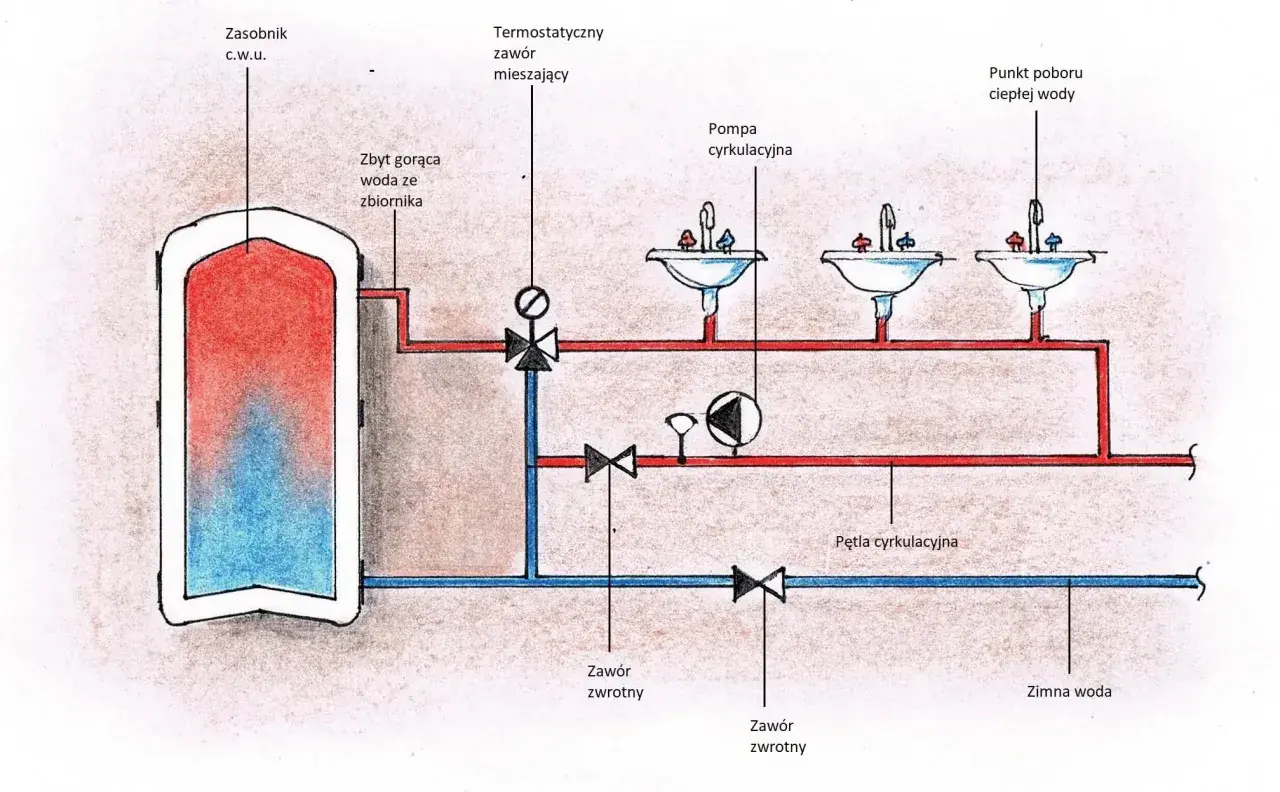

W typowej instalacji zasobnik podaje ciepłą wodę przewodem zasilającym do punktów poboru. Od końca instalacji wraca osobna rura cyrkulacyjna, a pompa wymusza przepływ z powrotem do zasobnika. Dzięki temu woda nie stoi długo w wychłodzonym przewodzie.

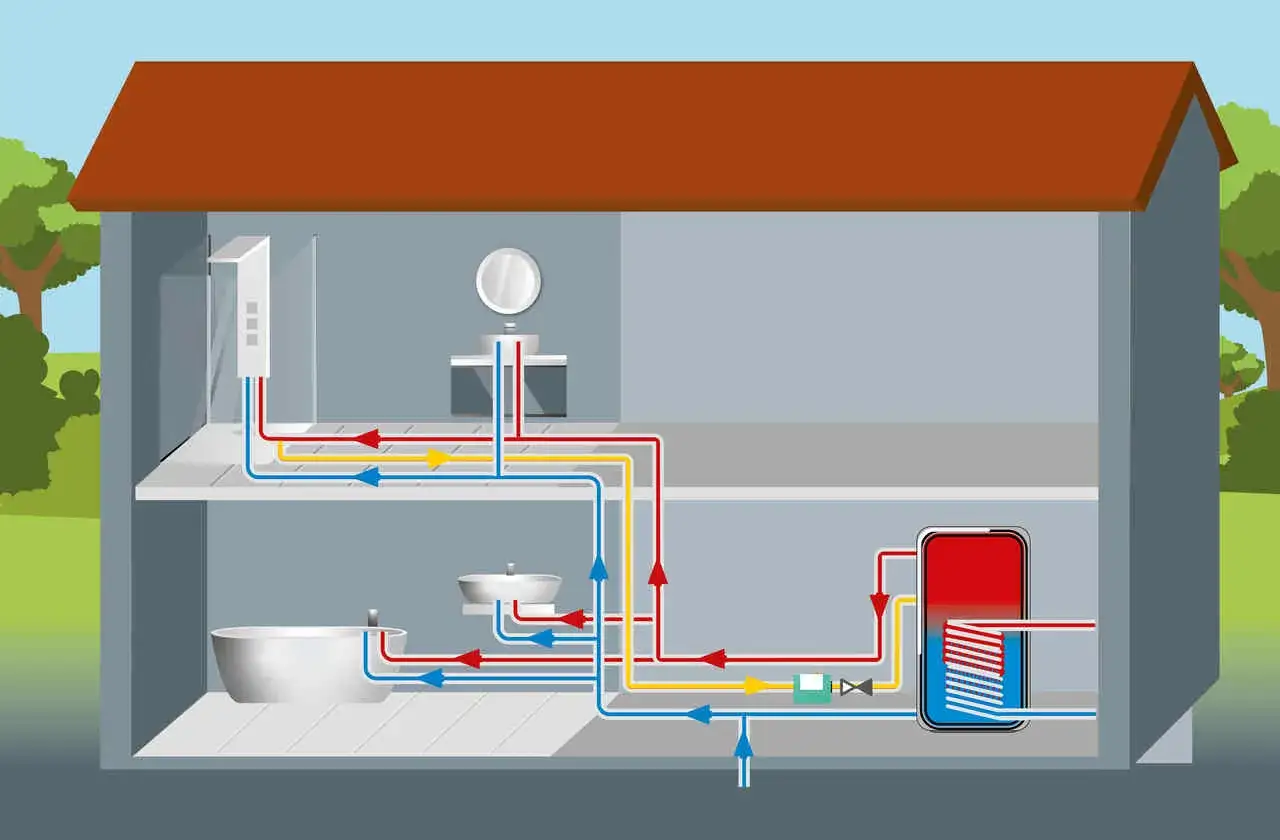

Przy dwóch pętlach przewód zasilający rozdziela się na dwie gałęzie, na przykład osobną dla parteru i osobną dla piętra. Każda z nich ma własny powrót. Powroty łączy się najczęściej w kotłowni na rozdzielaczu lub kolektorze, a wspólny przewód prowadzi do pompy i króćca cyrkulacyjnego zasobnika.
Najprostszy schemat wygląda tak:
zasobnik c.w.u. → przewód zasilający → rozdzielenie na pętlę parteru i piętra → dwa powroty → zawory równoważące → wspólny powrót → pompa → zasobnik.
Sam trójnik nie zapewnia jeszcze prawidłowej pracy obu gałęzi. Woda wybiera drogę o mniejszym oporze, dlatego krótsza pętla może otrzymywać większość przepływu, a dalsza nadal będzie długo czekała na ciepłą wodę.
Kiedy dwa obiegi są lepsze niż jedna długa pętla
Dwie pętle mają największy sens w domu z kilkoma kondygnacjami, oddzielnymi łazienkami albo kotłownią położoną daleko od części mieszkalnej. Rozdzielenie instalacji skraca czas oczekiwania i ułatwia późniejszą regulację. W praktyce szczególnie dobrze sprawdza się układ, w którym jedna gałąź obsługuje parter, a druga piętro lub poddasze.
Nie oznacza to jednak, że każda instalacja potrzebuje dwóch pomp i rozbudowanego kolektora. W małym domu z jednym punktem poboru oddalonym o kilka metrów od zasobnika cyrkulacja może być nieopłacalna, bo koszt wykonania i straty ciepła przewodów przewyższą korzyść.
| Układ | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Jedna pętla | Mały dom, krótka instalacja, punkty poboru blisko zasobnika | Długi przewód może powodować nierówny komfort |
| Dwie pętle ze wspólną pompą | Dwie kondygnacje lub dwie strefy o podobnym czasie użytkowania | Konieczne jest równoważenie przepływów |
| Dwie pętle z osobnymi pompami | Duży budynek, niezależne strefy, różne harmonogramy pracy | Wyższy koszt, większe zużycie energii i więcej elementów serwisowych |
Moim zdaniem w domu jednorodzinnym najczęściej najlepszym kompromisem jest jedna pompa i dwa regulowane powroty. Daje to prosty układ, a jednocześnie pozwala ograniczyć problem nierównego przepływu.
Jak prawidłowo rozdzielić i wyregulować pętle
Każda gałąź powrotna powinna mieć własny zawór równoważący. Jest to armatura, którą można przydławić przepływ w krótszej lub łatwiejszej hydraulicznie pętli. Bez niej regulacja sprowadza się do przypadkowego zakręcania zaworów i zwykle nie daje powtarzalnego efektu.
Gdzie montuje się zawory
Najwygodniej umieścić zawory na powrotach obu pętli, przed ich połączeniem we wspólny przewód. Dobrze, jeśli mają termometry albo króćce pomiarowe. Wtedy można porównać temperaturę powrotu z parteru i piętra, zamiast oceniać instalację wyłącznie po czasie oczekiwania na wodę.
W rozbudowanych układach stosuje się termostatyczne zawory równoważące. Reagują one na temperaturę powrotu i ograniczają przepływ, gdy dana gałąź jest już dostatecznie ciepła. To rozwiązanie kosztuje więcej, ale ogranicza przegrzewanie krótkiej pętli i ułatwia stabilną pracę instalacji.
Jak wygląda regulacja
- Uruchamiam pompę i pozwalam instalacji pracować do ustabilizowania temperatury.
- Sprawdzam temperaturę na początku oraz na końcu każdej pętli.
- Przydławiam gałąź, która szybciej się nagrzewa i ma wyższą temperaturę powrotu.
- Kontroluję najdalszy punkt poboru, ponieważ to on pokazuje, czy druga pętla otrzymała wystarczający przepływ.
- Po kilku cyklach pracy sprawdzam ustawienia ponownie, najlepiej przy podobnym obciążeniu obu stref.
Nie dobierałbym przepływu wyłącznie metodą „na wyczucie”. Projektant powinien uwzględnić długość przewodów, ich średnice, izolację oraz straty ciepła. W domowych instalacjach dokładne wartości zależą od projektu, dlatego większa pompa nie zastępuje równoważenia.
Przeczytaj również: Jak dobrać moc pompy ciepła bez kosztownych błędów?
Czy można zastosować rozdzielacz ogrzewania podłogowego
Zwykły rozdzielacz do podłogówki nie jest automatycznie właściwym elementem do wody użytkowej. Jeśli ma pracować w instalacji pitnej, powinien być wykonany z materiału dopuszczonego do kontaktu z wodą przeznaczoną do spożycia i mieć odpowiednie parametry temperaturowe.
W praktyce można zastosować rozdzielacz c.w.u. z przepływomierzami albo prosty kolektor z osobnymi zaworami regulacyjnymi. Najważniejsze jest nie to, jak element wygląda, ale czy można bezpiecznie i powtarzalnie ustawić przepływ w każdej gałęzi.
Jedna pompa czy dwie pompy cyrkulacyjne
Jedna pompa zamontowana na wspólnym powrocie obsłuży dwa obiegi, jeśli suma wymaganych przepływów mieści się w jej zakresie pracy, a instalacja nie ma nadmiernych oporów. To rozwiązanie jest zwykle cichsze, tańsze i prostsze w sterowaniu.
Dwie pompy nie gwarantują automatycznie poprawnego działania. Jeżeli obie pętle są źle zaprojektowane, każda pompa może nadal pracować przeciwko niewłaściwie dobranym oporom, a dodatkowo pojawia się ryzyko wzajemnego oddziaływania przepływów. Przy osobnych pompach potrzebne są zawory zwrotne, osobne sterowanie i logiczne zabezpieczenie przed niekontrolowanym przepływem.
Osobne pompy uzasadniałbym wtedy, gdy:
- pętle mają wyraźnie różne długości i wymagają niezależnej regulacji,
- parter i piętro są użytkowane w innych godzinach,
- instalacja obsługuje dwa lokale lub dwie niezależne strefy,
- odległości są duże, a wspólna pompa nie zapewnia wymaganego przepływu,
- jedna z gałęzi wymaga okresowej dezynfekcji lub osobnego nadzoru temperatury.
W większości domów nie zaczynałbym od dwóch pomp. Najpierw sprawdziłbym średnice, izolację, położenie pompy i możliwość regulacji powrotów. Często problemem nie jest za słaba pompa, tylko brak zaworu równoważącego albo błędne podłączenie powrotu.
Temperatura, izolacja i sterowanie mają większe znaczenie niż sama liczba pętli
Instalacja c.w.u. powinna umożliwiać uzyskanie w punktach poboru temperatury około 55-60°C. Przy projektowaniu trzeba także przewidzieć możliwość okresowej dezynfekcji cieplnej, podczas której temperatura może wzrosnąć do około 70-80°C. Taką funkcję należy realizować zgodnie z możliwościami urządzeń i materiałów, ponieważ woda o tej temperaturze grozi poparzeniem.
Rury ciepłej wody i cyrkulacji muszą być dobrze zaizolowane. Dwie długie pętle bez izolacji będą stale oddawały ciepło do ścian, stropów lub szachtu. Wtedy pompa może pracować poprawnie, a mimo to źródło ciepła będzie często dogrzewać zasobnik. Izolacja ogranicza koszty bardziej, niż zwykle zakłada się na etapie montażu.
Nie polecam ciągłej pracy pompy przez całą dobę w domu, który nocą stoi pusty. Lepszy efekt daje programator czasowy, sterowanie z kotła lub pompa uruchamiana przez czujnik temperatury. W bardziej oszczędnym wariancie można ustawić pracę rano, po południu i wieczorem, zamiast utrzymywać cyrkulację w godzinach bez poboru.
Trzeba jednak zachować rozsądek. Zbyt krótkie cykle mogą nie doprowadzić ciepłej wody do najdalszego punktu, a częste włączanie pompy zwiększa liczbę jej startów. Ustawienia najlepiej dopasować do długości pętli i realnego rytmu korzystania z łazienek.
Typowe błędy przy dwóch obiegach c.w.u.
Najczęściej spotykam układy, w których wykonano dwa powroty, ale nie przewidziano żadnej regulacji. To trochę tak, jakby podłączyć dwa przewody o różnych długościach i oczekiwać, że woda sama sprawiedliwie podzieli przepływ. Równe średnice rur nie oznaczają równych oporów, bo znaczenie ma także liczba kolan, zaworów i odcinków pionowych.
- Pompa na zasilaniu zamiast na powrocie może powodować nieprawidłową pracę i zaburzać działanie zasobnika.
- Brak zaworów zwrotnych przy osobnych pompach może prowadzić do przepływu przez niepracującą gałąź.
- Zbyt duża pompa zwiększa hałas i zużycie energii, ale nie rozwiązuje problemu złego rozdziału przepływu.
- Niezaizolowane przewody powodują duże straty ciepła i częste dogrzewanie zasobnika.
- Wykorzystanie przypadkowych elementów do c.o. może być niewłaściwe dla wody pitnej.
- Brak dostępu serwisowego do pompy i zaworów utrudnia czyszczenie filtra oraz późniejszą regulację.
Warto też sprawdzić, czy zasobnik ma osobny króciec cyrkulacyjny. Podłączanie powrotu w przypadkowym miejscu może pogorszyć warstwowanie wody i zwiększyć czas jej podgrzewania. Przy modernizacji starej instalacji dobrze zacząć od pomiaru temperatury na obu powrotach, zamiast od razu wymieniać pompę.
Ile kosztuje wykonanie dwóch pętli cyrkulacji
Cena zależy głównie od tego, czy instalacja powstaje w nowym budynku, czy trzeba kuć ściany i przerabiać gotowe podejścia. Same podstawowe pompy cyrkulacyjne kosztują orientacyjnie 250-800 zł brutto, zależnie od marki, poboru mocy i funkcji sterowania.
| Element | Orientacyjny koszt brutto w 2026 roku |
|---|---|
| Pompa cyrkulacyjna do domu | 250-800 zł |
| Dwa zawory ręczne równoważące | 200-600 zł za komplet |
| Dwa zawory termostatyczne do c.w.u. | 900-1500 zł za komplet |
| Rozdzielacz lub kolektor z armaturą | 250-900 zł |
| Programator lub sterownik temperatury | 100-600 zł |
To są ceny elementów, bez rur, izolacji, robocizny i ewentualnego kucia. W nowym domu dwa obiegi zwykle zwiększają koszt niewiele, ponieważ przewody układa się przed wykończeniem. W gotowym budynku największą pozycją może być nie pompa, lecz odtworzenie ścian, sufitów i zabudów.
Jeżeli instalacja jest rozległa, lepiej zapłacić za obliczenie przepływów i regulację niż kupować mocniejsze urządzenia metodą prób. Dobrze ustawiona, mała pompa pracuje ciszej i taniej, a użytkownik szybciej dostaje ciepłą wodę w obu strefach.
Jak zaplanować układ, który nie będzie marnował energii
Przed montażem rozpisałbym wszystkie punkty poboru, długości przewodów i godziny korzystania z poszczególnych łazienek. Jeżeli piętro jest używane sporadycznie, można przygotować osobną pętlę z ograniczonym czasem pracy zamiast utrzymywać ją stale w gotowości.
Najbardziej praktyczny wariant dla typowego domu to wspólny powrót z jedną pompą, dwoma zaworami równoważącymi, zaworami odcinającymi i sterowaniem czasowym. Przy większych odległościach warto dodać pomiar temperatury na powrotach i rozważyć zawory termostatyczne.
Jeśli oba obiegi mają różne długości, nie próbowałbym wyrównywać ich samą zmianą średnicy rur po wykonaniu instalacji. Najpierw trzeba zapewnić możliwość regulacji, dobrą izolację i dostęp do elementów serwisowych. To właśnie te trzy rzeczy decydują, czy cyrkulacja będzie wygodna, cicha i rozsądna energetycznie.
Przy dwóch pętlach najważniejsze nie jest zastosowanie większej liczby pomp, lecz kontrolowany przepływ, właściwa temperatura i ograniczenie czasu pracy. Jeśli układ ma obsługiwać kilka kondygnacji, dobrze zaprojektowany wspólny powrót z regulacją zwykle daje lepszy efekt niż skomplikowana instalacja z osobnymi pompami zamontowanymi bez obliczeń.
