Gdy grzejnik szybko się nagrzewa, ale po kilku sezonach zaczyna się zapowietrzać, szumieć albo nierówno oddawać ciepło, przyczyny często trzeba szukać w jego konstrukcji i sposobie podłączenia. Dobra znajomość budowy grzejnika aluminiowego ułatwia wybór odpowiedniego modelu, ocenę jego mocy oraz uniknięcie problemów z korozją i ciśnieniem. Wyjaśniam, z jakich elementów składa się taki grzejnik, jak przekazuje ciepło i na co zwrócić uwagę podczas montażu.
Najważniejsze informacje o konstrukcji i działaniu grzejnika aluminiowego
- Podstawą konstrukcji są człony z kanałami wodnymi, kolektorami i pionowymi żebrami zwiększającymi powierzchnię oddawania ciepła.
- Aluminium szybko przewodzi ciepło, dlatego grzejnik reaguje sprawnie na zmianę ustawienia głowicy termostatycznej.
- Typowe parametry to temperatura pracy do około 95°C i ciśnienie robocze od 6 do 10 bar, ale zawsze decyduje karta konkretnego modelu.
- Połączenie z miedzią wymaga odpowiedniego zabezpieczenia, ponieważ różne metale mogą przyspieszać korozję elektrochemiczną.
- Liczbę członów dobiera się do zapotrzebowania cieplnego pomieszczenia, a nie wyłącznie do jego powierzchni.
Co kryje się pod aluminiową powierzchnią
Najpopularniejszy grzejnik aluminiowy jest urządzeniem członowym. Oznacza to, że składa się z kilku połączonych ze sobą elementów, a jego długość i moc można dopasować przez zmianę liczby członów. Każdy z nich jest zwykle odlewany ciśnieniowo ze stopu aluminium, co pozwala uzyskać cienkie ścianki, powtarzalny kształt i niewielką masę.
Wewnątrz znajdują się pionowe kanały, którymi przepływa woda grzewcza. Kanały łączą się z poziomymi kolektorami, czyli przewodami zbierającymi wodę zasilającą i odprowadzającymi ją z powrotem do instalacji. Na zewnątrz umieszczono żebra aluminiowe, które zwiększają powierzchnię kontaktu z powietrzem.
| Element | Rola w grzejniku |
|---|---|
| Kolektor górny i dolny | Doprowadza oraz odprowadza wodę grzewczą w obrębie członu. |
| Pionowe kanały | Przenoszą ciepłą wodę przez wysokość elementu. |
| Żebra | Zwiększają powierzchnię wymiany ciepła z powietrzem. |
| Złączki i nyple | Łączą poszczególne człony w jeden grzejnik. |
| Uszczelki | Zapewniają szczelność połączeń między elementami. |
| Korki i odpowietrznik | Zamykają niewykorzystane otwory i umożliwiają usunięcie powietrza. |
Człony, nyple i uszczelki
Człony łączy się za pomocą specjalnych nypli, czyli krótkich złączek z gwintem prawym i lewym. Dzięki temu podczas obracania narzędzia oba sąsiednie elementy przyciągają się do siebie. Między nimi pracuje uszczelka odporna na temperaturę, a jej prawidłowe ułożenie ma bezpośredni wpływ na szczelność całego urządzenia.
Ta modułowość jest dużą zaletą, ale ma też ograniczenie. Każde dodatkowe połączenie to kolejne miejsce, które może zacząć przeciekać po błędnym skręceniu, przegrzaniu lub wielokrotnym opróżnianiu instalacji. W praktyce gotowy grzejnik fabryczny jest bezpieczniejszym wyborem niż samodzielne dokładanie członów bez znajomości momentu dokręcania i zaleceń producenta.
Jak aluminiowy grzejnik przekazuje ciepło
Woda z kotła, pompy ciepła lub węzła cieplnego wpływa do górnego kolektora, przepływa przez kanały członów i oddaje energię metalowi. Aluminium przewodzi ciepło bardzo sprawnie, dlatego powierzchnia grzejnika stosunkowo szybko osiąga temperaturę zbliżoną do temperatury czynnika grzewczego.
Ogrzewanie pomieszczenia odbywa się na dwa sposoby. Konwekcja polega na tym, że powietrze ogrzewa się przy żebrach, unosi i zastępuje chłodniejszą warstwę. Drugim mechanizmem jest promieniowanie cieplne, czyli przekazywanie energii bezpośrednio na ściany, meble i osoby znajdujące się w pobliżu.

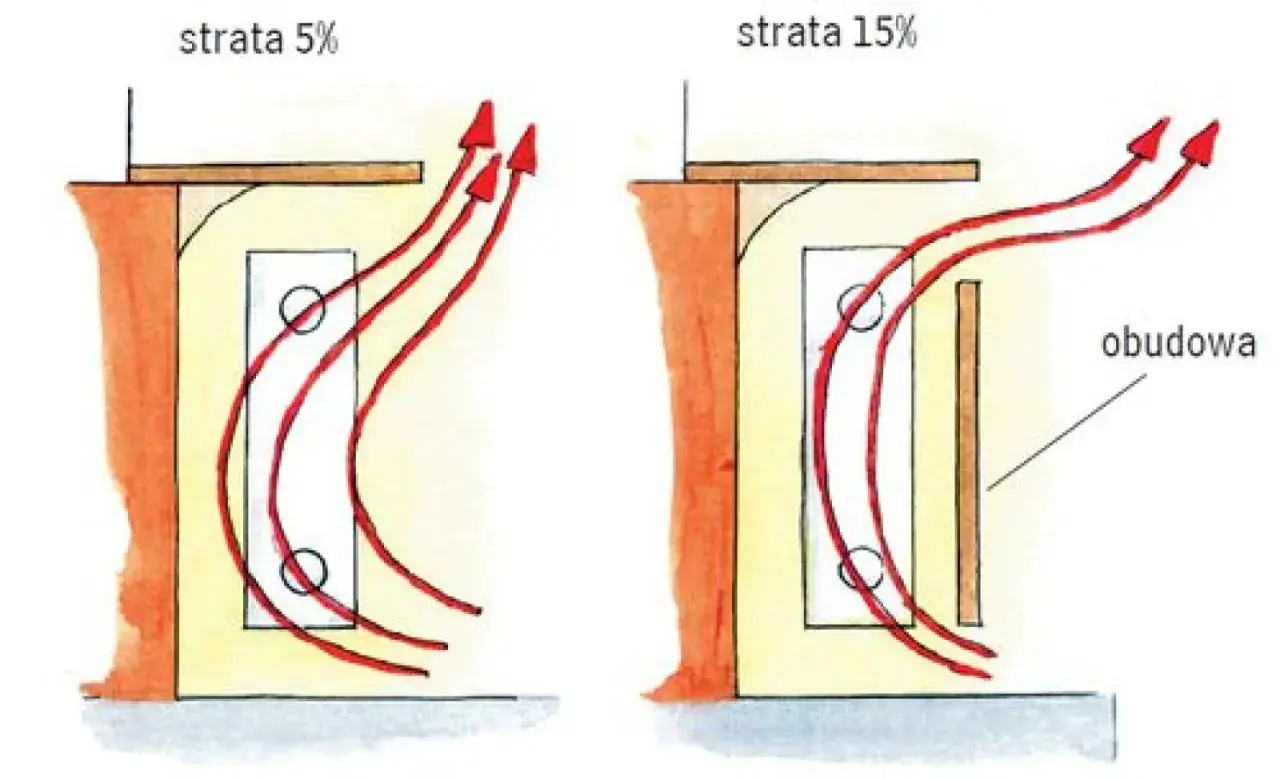

Wysokie i wąskie żebra nie są wyłącznie elementem dekoracyjnym. Tworzą pionowe kanały, w których powietrze może swobodnie krążyć. Z tego powodu zasłonięcie grzejnika grubą zabudową, długą zasłoną albo meblem ogranicza jego wydajność, nawet jeśli sama temperatura wody pozostaje bez zmian.
Dlaczego szybko reaguje na regulację
Aluminium ma małą masę i niewielką bezwładność cieplną w porównaniu z żeliwem. Po przymknięciu głowicy termostatycznej grzejnik zwykle szybciej przestaje oddawać pełną moc. Doceniam to szczególnie w pomieszczeniach, w których zyski ciepła często się zmieniają, na przykład w kuchni albo salonie z dużym przeszkleniem.
Nie oznacza to jednak, że sam materiał obniży rachunki. Zużycie energii zależy przede wszystkim od temperatury zasilania, izolacji budynku, regulacji hydraulicznej i ustawień termostatu. Aluminiowa konstrukcja poprawia reakcję układu, ale nie zastąpi prawidłowego projektu instalacji.
Członowy czy monolityczny wybór konstrukcji
Poza modelami skręcanymi z pojedynczych elementów dostępne są również grzejniki aluminiowe odlewane jako jeden monolityczny blok. W tym wariancie nie ma połączeń między członami, więc konstrukcja jest bardziej zwarta i zwykle lepiej znosi pracę w instalacji, w której występują częste zmiany ciśnienia.
| Cecha | Grzejnik członowy | Grzejnik monolityczny |
|---|---|---|
| Możliwość zmiany długości | Tak, przez dodawanie lub odejmowanie członów | Zwykle nie |
| Liczba połączeń | Większa, zależna od liczby elementów | Brak połączeń między członami |
| Naprawa lub rozbudowa | Łatwiejsza, jeśli producent dopuszcza takie działania | Zwykle wymaga wymiany całego grzejnika |
| Typowe zastosowanie | Modernizacje i dopasowanie do istniejącego miejsca | Nowe instalacje i układy wymagające zwartej konstrukcji |

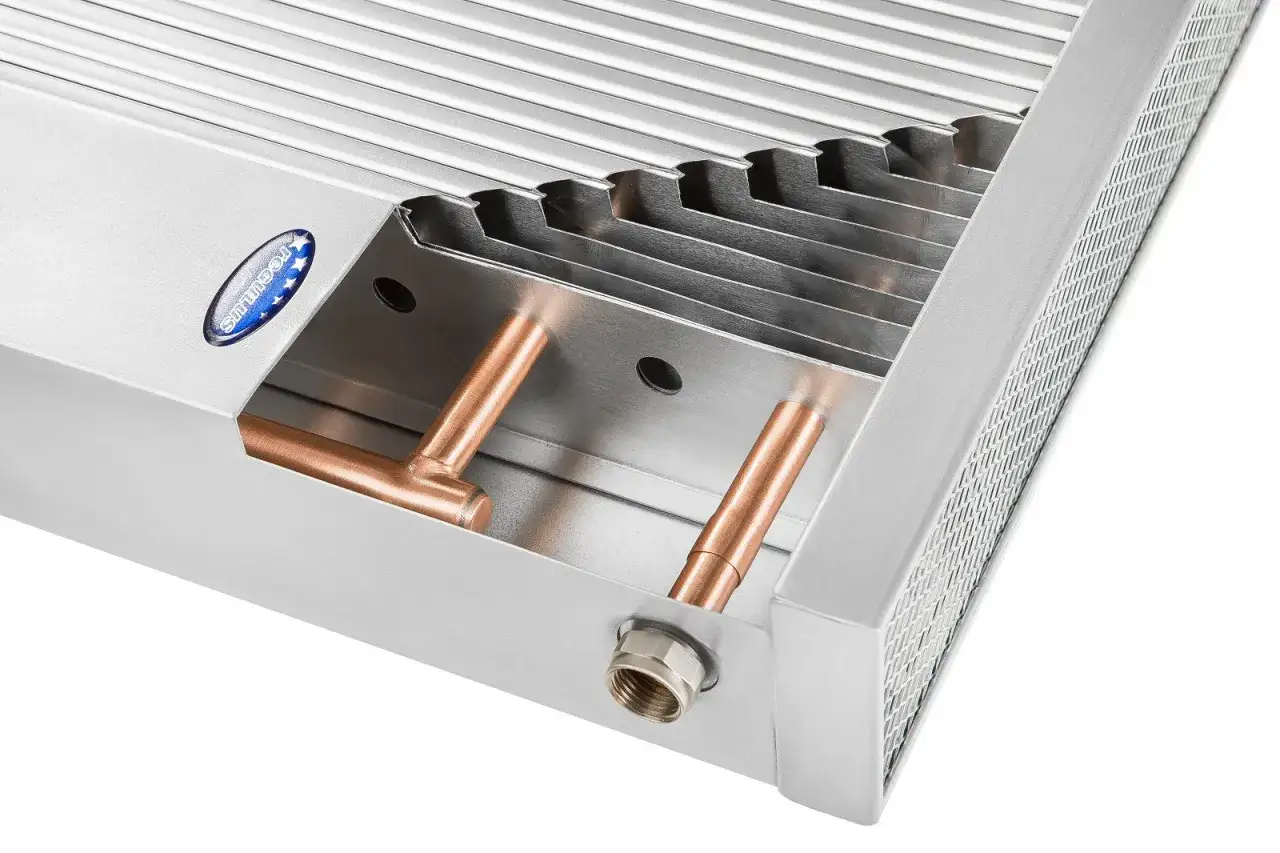

Do wymiany starego grzejnika żeliwnego często wybiera się wersję członową, ponieważ łatwiej dopasować wysokość, rozstaw przyłączy i moc. Jeśli jednak instalacja pracuje niestabilnie albo urządzenie będzie narażone na uderzenia, warto rozważyć model monolityczny lub produkt z dodatkowym stalowym albo miedzianym rdzeniem.
Aluminium w instalacji i ryzyko korozji
Sam stop aluminium może być trwały, ale o jego żywotności decydują również jakość wody i materiały użyte w całym obiegu. Najwięcej ostrożności wymaga bezpośrednie łączenie aluminium z miedzią. W obecności elektrolitu, którym jest woda instalacyjna, może powstać ogniwo galwaniczne przyspieszające korozję słabszego materiału.
Nie oznacza to, że aluminiowy grzejnik nigdy nie może współpracować z rurami miedzianymi. Potrzebne mogą być przekładki dielektryczne, właściwe złączki oraz inhibitor korozji, czyli środek ograniczający niepożądane reakcje chemiczne w wodzie. Konkretne wymagania trzeba sprawdzić w dokumentacji urządzenia i instalacji.
Co szkodzi grzejnikowi
- częste spuszczanie i ponowne napełnianie instalacji, które zwiększa ilość tlenu w wodzie,
- nieprawidłowy odczyn lub skład wody grzewczej,
- bezpośrednie połączenia różnych metali bez elementów ochronnych,
- przekroczenie dopuszczalnego ciśnienia roboczego,
- pozostawianie grzejnika częściowo opróżnionego przez długi czas.
Parametry katalogowe bywają bardzo różne. Popularne modele są przeznaczone do pracy przy temperaturze do około 95°C i ciśnieniu 6-10 bar, natomiast wersje wzmocnione mogą mieć dopuszczenie do 16 bar. Nie należy przenosić tych wartości między producentami, bo nawet podobnie wyglądające grzejniki mogą mieć zupełnie inne ograniczenia.
Dobór i montaż bez kosztownych pomyłek
Pierwszym krokiem jest określenie zapotrzebowania cieplnego pomieszczenia. Sama zasada „jeden człon na określoną liczbę metrów kwadratowych” daje tylko bardzo zgrubny wynik. Liczy się izolacja ścian, liczba okien, wysokość pomieszczenia, położenie mieszkania oraz temperatura zasilania.
Moc podawana przez producenta wynika z określonych warunków badania, zwykle zgodnych z PN-EN 442. Grzejnik uzyskujący wysoką moc przy parametrach 75/65/20°C może oddawać znacznie mniej ciepła w instalacji niskotemperaturowej z pompą ciepła. Przy zakupie porównuję więc zawsze tę samą temperaturę pracy, a nie tylko liczbę członów.
Przeczytaj również: Długość pętli ogrzewania podłogowego - jak ją dobrać?
Na co zwrócić uwagę przy montażu
- Sprawdź wysokość, głębokość i rozstaw przyłączy, aby grzejnik pasował do istniejących rur.
- Dobierz uchwyty odpowiednie do masy urządzenia wypełnionego wodą.
- Zachowaj odstęp od podłogi i parapetu, zwykle około 10 cm, aby powietrze mogło swobodnie krążyć.
- Zamontuj zawór termostatyczny na zasilaniu i zawór odcinający na powrocie.
- Umieść odpowietrznik w najwyższym punkcie grzejnika.
- Po napełnieniu instalacji odpowietrz urządzenie i skontroluj szczelność wszystkich połączeń.
Najczęstszy błąd polega na dobraniu grzejnika wyłącznie po wymiarach. Pasujący rozstaw nie oznacza jeszcze odpowiedniej mocy. Drugi problem to montaż bez regulacji hydraulicznej, przez co jeden grzejnik robi się bardzo gorący, a drugi pozostaje chłodny mimo prawidłowego odpowietrzenia.
Nie dokręcałbym też połączeń „na siłę”. Aluminium jest lżejsze od żeliwa, ale jego gwinty i cienkie ścianki są bardziej podatne na uszkodzenia mechaniczne. Próba usunięcia drobnego przecieku nadmiernym momentem może skończyć się pęknięciem elementu, dlatego przy nietypowej nieszczelności bezpieczniej wymienić uszczelkę lub zlecić pracę instalatorowi.
Gdzie taka konstrukcja sprawdza się najlepiej
Grzejnik aluminiowy dobrze pasuje do instalacji, w której potrzebna jest szybka regulacja, niewielka masa i możliwość dopasowania wymiaru. Jest wygodny przy modernizacji mieszkania, szczególnie gdy trzeba zamontować urządzenie na istniejących wspornikach lub zachować określony rozstaw rur.
Ostrożność zalecam w starych, otwartych instalacjach z dużą ilością osadu, częstymi ubytkami wody albo nieustalonym ciśnieniem. W takim przypadku przed wymianą warto przepłukać obieg, sprawdzić naczynie wzbiorcze, filtr i jakość wody. Sam wybór nowego grzejnika nie naprawi problemu, który tkwi w całej instalacji.
Najważniejszy wniosek jest prosty. O skuteczności urządzenia decyduje nie tylko aluminium, lecz także układ kanałów, liczba członów, parametry pracy i sposób włączenia do obiegu. Gdy te elementy są właściwie dobrane, grzejnik szybko reaguje na regulację i równomiernie oddaje ciepło przez wiele sezonów.
