Planowanie ogrzewania podłogowego wydaje się proste, dopóki nie trzeba zdecydować, czy dane pomieszczenie ogrzać jedną długą pętlą, czy podzielić je na dwa obiegi. Wyjaśniam, jak dobrać długość rury, kiedy rozdzielić obwód, jak uwzględnić rozstaw oraz dlaczego zbyt długa pętla często kończy się nierówną temperaturą podłogi.
Najbezpieczniejszy wybór to dobrze policzona pętla, a nie najdłuższy możliwy obieg
- 80-100 m to praktyczny zakres dla rury 16 x 2 mm.
- Do obliczeń trzeba doliczyć rurę prowadzącą od rozdzielacza i z powrotem.
- Przy rozstawie 10 cm pętla pokrywa mniejszą powierzchnię niż przy rozstawie 15 lub 20 cm.
- Obieg przekraczający 100-120 m zwykle warto podzielić, nawet jeśli teoretycznie pompa da sobie z nim radę.
- Pętle w jednym pomieszczeniu powinny mieć możliwie zbliżoną długość, aby łatwo je wyregulować.
Jaka długość pętli ogrzewania podłogowego daje bezpieczną pracę?
W domach jednorodzinnych najczęściej stosuje się rurę PEX albo PE-RT o wymiarze 16 x 2 mm. Dla takiego przewodu rozsądny zakres jednej pętli wynosi zwykle 80-100 m, licząc całość od rozdzielacza do rozdzielacza. W niektórych systemach dopuszcza się obiegi o długości 120 m, ale nie traktowałbym tej wartości jako celu montażowego.
Im dłuższa rura, tym większe są opory przepływu. Pompa musi przepchnąć wodę przez więcej metrów przewodu, kolan i rozdzielacz, a przepływomierz może pokazywać zbyt mały przepływ. Efekt jest typowy: początek pętli grzeje wyraźnie, a dalsza część podłogi pozostaje chłodniejsza.
Trzeba też odróżnić długość odcinka grzewczego od całkowitej długości obiegu. Jeżeli rozdzielacz znajduje się 5 m od pomieszczenia, do wyniku należy doliczyć około 10 m przewodu zasilającego i powrotnego. Pętla obliczona na 100 m powierzchni grzewczej może więc w rzeczywistości mieć 110 m.
| Średnica rury | Praktyczna długość jednej pętli | Typowe zastosowanie |
|---|---|---|
| 14 x 2 mm | około 60-80 m | małe łazienki, remonty, gęsty rozstaw |
| 16 x 2 mm | około 80-100 m | większość domowych instalacji |
| 17 x 2 mm | około 90-110 m | większe pomieszczenia i instalacje niskotemperaturowe |
| 20 x 2 mm | około 100-120 m | większe powierzchnie, gdy pozwala na to projekt |
Podane przedziały są praktycznymi wskazówkami, a nie zamiennikiem projektu hydraulicznego. Ostateczny limit zależy od rodzaju rury, przepływu, wysokości podnoszenia pompy, temperatury zasilania i wymagań producenta systemu.
Jak obliczyć potrzebną ilość rury?
Najprostszy szacunek można wykonać, dzieląc ogrzewaną powierzchnię przez rozstaw rur. Do wyniku dodaję około 10 procent zapasu na łuki oraz długość przewodów między rozdzielaczem a pomieszczeniem.
Przybliżony wzór wygląda tak:
długość rury = powierzchnia grzewcza / rozstaw rur x 1,1 + odcinek do rozdzielacza
Przykład dla pokoju o powierzchni 12 m² i rozstawie 15 cm wygląda następująco. 12 / 0,15 daje 80 m, po doliczeniu zapasu otrzymujemy około 88 m. Jeżeli do rozdzielacza jest 4 m, trzeba uwzględnić jeszcze 8 m przewodu, więc cała pętla będzie miała około 96 m.
Nie ogrzewa się jednak powierzchni zajętej przez stałą zabudowę. Szafki kuchenne, wanna, brodzik czy duża szafa zwykle nie wymagają rur pod spodem. Trzeba uważać, aby nie odjąć zbyt wiele, bo w praktyce meble mogą zostać przesunięte, a podłoga bez ogrzewania pozostanie wtedy chłodniejsza.
Przykładowe obliczenia dla rury 16 mm
| Powierzchnia ogrzewana | Rozstaw | Szacunkowa długość z zapasem | Wniosek |
|---|---|---|---|
| 8 m² | 10 cm | około 88 m | jedna pętla, jeśli rozdzielacz jest blisko |
| 12 m² | 15 cm | około 88 m | zwykle jedna pętla |
| 16 m² | 20 cm | około 88 m | jedna pętla, po doliczeniu dojścia trzeba sprawdzić limit |
| 20 m² | 15 cm | około 147 m | potrzebne co najmniej dwie pętle |
To są wartości orientacyjne. Projektant powinien jeszcze sprawdzić zapotrzebowanie cieplne pomieszczenia, rodzaj posadzki i temperaturę zasilania. Sama matematyka metrów nie odpowie na pytanie, czy podłoga dostarczy wystarczającą moc.
Rozstaw rur decyduje o długości pętli i komforcie
Najczęściej spotykany rozstaw wynosi 10, 15 albo 20 cm. Mniejsza odległość między rurami zwiększa moc grzewczą i poprawia równomierność temperatury, ale jednocześnie znacząco wydłuża obieg.
| Rozstaw rur | Orientacyjna ilość rury na 1 m² | Gdzie sprawdza się najlepiej |
|---|---|---|
| 10 cm | około 10-11 m | łazienki, strefy przy dużych przeszkleniach, słabiej izolowane miejsca |
| 15 cm | około 6,5-7,5 m | salony, kuchnie, pokoje w nowych domach |
| 20 cm | około 5-5,5 m | dobrze izolowane sypialnie i pomieszczenia o małych stratach ciepła |
W dobrze ocieplonym domu rozstaw 15 cm jest często rozsądnym kompromisem. Przy pompie ciepła gęstsze ułożenie, na przykład 10-15 cm, może pozwolić na pracę z niższą temperaturą zasilania, ale nie zawsze oznacza niższe koszty całej instalacji. Potrzeba więcej rury, więcej obiegów i większego rozdzielacza.
Przy ścianach zewnętrznych i dużych oknach można zastosować strefę brzegową. Jest to pas podłogi o gęstszym rozstawie, zwykle 10 cm, który ogranicza uczucie chłodu przy przeszkleniach. Nie robiłbym jednak automatycznie osobnej strefy przy każdej ścianie, bo o jej potrzebie powinno decydować zapotrzebowanie cieplne, a nie sam zwyczaj montażowy.
Kiedy jedną powierzchnię trzeba podzielić na dwie pętle?
Podział jest konieczny wtedy, gdy obliczona długość przekracza bezpieczny zakres dla konkretnej rury. Dla salonu o powierzchni 25 m² przy rozstawie 15 cm potrzeba około 183 m rury razem z zapasem. Próba ułożenia tego jako jednej pętli byłaby błędem, dlatego lepiej zaplanować dwa obiegi po około 90 m.
Dobrze, gdy pętle w jednym pomieszczeniu mają podobną długość. Różnica kilku metrów nie jest problemem, ale przy jednym obiegu o długości 40 m i drugim o długości 100 m krótsza pętla będzie miała znacznie mniejsze opory. Woda popłynie tam chętniej, a dłuższy obieg może wymagać mocnego zdławienia krótkiego przepływomierzem.
Z mojego punktu widzenia łatwa regulacja jest ważniejsza niż maksymalne wykorzystanie każdego wyjścia rozdzielacza. Dwie podobne pętle dają stabilniejszą pracę i pozwalają precyzyjniej ustawić temperaturę w różnych częściach pomieszczenia.
Przeczytaj również: Przegrzany kolektor słoneczny - co zrobić i kiedy wezwać serwis?
Jak prowadzić pętle w dużym salonie?
W dużych pomieszczeniach najlepiej sprawdza się układ spiralny, nazywany też ślimakowym. Rura zasilająca biegnie obok powrotnej, dzięki czemu cieplejszy początek obiegu sąsiaduje z chłodniejszym końcem. Podłoga nagrzewa się wtedy bardziej równomiernie niż przy prostym układzie meandrowym.
Meander może być wygodniejszy w małej łazience albo w wąskim korytarzu. W długim salonie potrafi jednak stworzyć pasy o różnej temperaturze, szczególnie przy zbyt dużym rozstawie. To właśnie dlatego sposób ułożenia rury ma znaczenie podobne do samej liczby metrów.
Co najbardziej psuje działanie zbyt długiej pętli?
Najczęstszy błąd polega na wykorzystaniu całego kręgu rury bez wcześniejszego podziału powierzchni. Instalator widzi rolkę 240 m i próbuje ułożyć ją w dwóch dużych pomieszczeniach bez sprawdzenia, czy długości obiegów będą hydraulicznie poprawne.
- Przekraczanie 100-120 m w rurze 16 mm zwiększa opory i utrudnia uzyskanie przepływu.
- Łączenie rury w wylewce utrudnia późniejszą naprawę i powinno być wykluczone.
- Zbyt ciasne łuki mogą spłaszczyć rurę i ograniczyć przepływ.
- Brak oznaczenia początku i końca pętli komplikuje podłączenie oraz regulację.
- Pomijanie długości dojścia do rozdzielacza prowadzi do zawyżenia bezpiecznej powierzchni jednej pętli.
- Identyczny rozstaw w całym domu nie zawsze jest właściwy, bo pomieszczenia mają różne straty ciepła.
Po ułożeniu rur instalację trzeba poddać próbie szczelności przed wykonaniem jastrychu. Po uruchomieniu ogrzewania przepływy na rozdzielaczu ustawia się według projektu, a później koryguje po kilku dniach pracy. Podłogówka reaguje powoli, więc kręcenie rotametrami co godzinę zwykle przynosi więcej zamieszania niż pożytku.
Nie ignorowałbym również warstwy wykończeniowej. Płytki ceramiczne dobrze przekazują ciepło, natomiast grube drewno, wykładzina albo podkład o wysokim oporze cieplnym ograniczają moc. W takim przypadku sama krótsza pętla nie rozwiąże problemu.
Jak dobrać długość obiegu bez zgadywania?
Najpewniejsza kolejność wygląda następująco:
- Wyznacz rzeczywistą powierzchnię ogrzewaną, bez stałej zabudowy.
- Sprawdź zapotrzebowanie cieplne pomieszczenia.
- Dobierz rozstaw rur do strat ciepła i rodzaju posadzki.
- Oblicz długość przewodu wraz z dojściem do rozdzielacza.
- Podziel powierzchnię na pętle mieszczące się w limicie hydraulicznym.

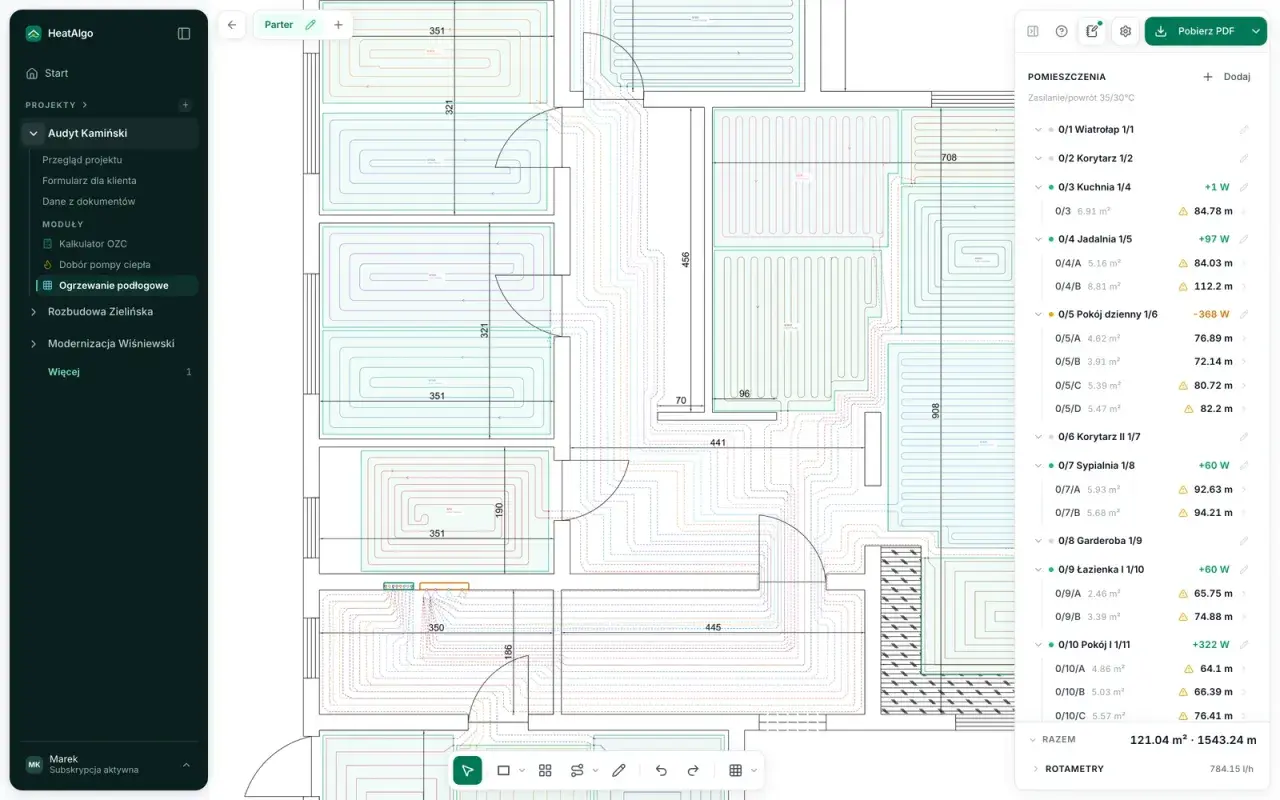

- Zaplanować obiegi o możliwie zbliżonej długości i nanieść ich przebieg na rzut pomieszczenia.
W praktyce dla rury 16 x 2 mm często wychodzą następujące wartości. Przy rozstawie 10 cm jedna pętla obsługuje około 8-10 m², przy 15 cm około 12-15 m², a przy 20 cm około 16-20 m². Są to tylko zakresy pomocnicze, ponieważ odległość od rozdzielacza i strefy brzegowe potrafią zmienić wynik.
Jeżeli instalacja ma współpracować z pompą ciepła, projekt powinien uwzględniać niską temperaturę zasilania i odpowiedni przepływ. Norma PN-EN 1264 opisuje zasady projektowania ogrzewania płaszczyznowego, ale nie podaje jednej uniwersalnej długości dla każdego domu. Dlatego liczba 100 m jest dobrą praktyczną granicą dla wielu instalacji, a nie magiczną wartością obowiązującą bez wyjątków.
Rozdzielacz, pętle i regulacja muszą tworzyć jeden układ
Długość obiegu ma sens tylko razem z właściwie dobranym rozdzielaczem i pompą. Każda pętla powinna mieć osobny przepływomierz lub możliwość regulacji, a rozdzielacz musi znajdować się w miejscu, z którego dojścia do pomieszczeń nie będą niepotrzebnie długie.
Przy dużym domu lepiej zaplanować dwa mniejsze rozdzielacze niż jeden ustawiony na końcu budynku. Krótsze dojścia zmniejszają straty, upraszczają prowadzenie rur i ułatwiają późniejszy serwis. Oszczędność na jednym rozdzielaczu może szybko zniknąć, gdy trzeba prowadzić długie przewody przez kilka pomieszczeń.
Po uruchomieniu instalacji nie oczekuję natychmiastowej idealnej temperatury. Jastrych ma dużą bezwładność, dlatego regulację wykonuję stopniowo, obserwując temperaturę pomieszczeń i przepływy. Jeśli jedna pętla jest wyraźnie cieplejsza, najpierw sprawdzam odpowietrzenie, nastawy i rzeczywistą długość obiegu, zamiast od razu podnosić temperaturę zasilania w całym domu.
Najlepsza pętla to taka, którą da się później wyregulować
Dla typowej rury 16 x 2 mm przyjąłbym jako punkt wyjścia 80-100 m na jeden obieg. Dłuższe pętle mogą działać, ale wymagają sprawdzenia oporów, przepływu i parametrów konkretnego systemu. Jeżeli obliczenia przekraczają bezpieczny zakres, podział na dwa podobne obiegi jest zwykle tańszy niż późniejsze poprawianie niedogrzanej podłogi.
Najwięcej problemów powoduje nie sam wybór długości, lecz pominięcie kilku metrów dojścia, przypadkowy rozstaw i nierówne pętle na jednym rozdzielaczu. Staranny rzut instalacji, próba szczelności i spokojna regulacja po uruchomieniu robią większą różnicę niż ślepe trzymanie się jednej liczby.
