Gdy grzejniki nagrzewają się nierówno albo na ciepłą wodę trzeba czekać kilkadziesiąt sekund, przyczyną często jest źle dobrana pompa. Pompa cyrkulacyjna a obiegowa w praktyce obsługują dwa różne obiegi, choć z zewnątrz mogą wyglądać niemal tak samo. Wyjaśniam, gdzie montuje się każde urządzenie, czym różnią się ich parametry i jak uniknąć kosztownej pomyłki przy wymianie.
Najprościej rozdzielić je według rodzaju wody i instalacji
- Pompa obiegowa wymusza przepływ w instalacji centralnego ogrzewania.
- Pompa cyrkulacyjna zapewnia szybki dostęp do ciepłej wody użytkowej.
- Nie należy zamieniać ich miejscami bez sprawdzenia materiału korpusu i przeznaczenia urządzenia.
- W instalacji grzewczej liczy się głównie przepływ i wysokość podnoszenia, a w cyrkulacji CWU mały przepływ, odporność na korozję i higiena.
- Największe straty powodują zwykle przewymiarowanie oraz praca pompy przez całą dobę.
Pompa cyrkulacyjna a obiegowa w praktyce
Najkrótsza odpowiedź brzmi: pompa obiegowa jest przeznaczona przede wszystkim do CO, natomiast pompa cyrkulacyjna pracuje najczęściej w obiegu ciepłej wody użytkowej. Obie wymuszają ruch wody, ale robią to w innych warunkach i mają inne wymagania konstrukcyjne.
| Cecha | Pompa obiegowa | Pompa cyrkulacyjna |
|---|---|---|
| Obsługiwana instalacja | Centralne ogrzewanie, grzejniki, podłogówka | Cyrkulacja ciepłej wody użytkowej |
| Rodzaj wody | Woda grzewcza w zamkniętym lub otwartym układzie | Woda użytkowa przeznaczona do kontaktu z ludźmi |
| Typowe zadanie | Transport ciepła ze źródła do odbiorników | Utrzymanie ciepłej wody w przewodzie powrotnym |
| Materiały | Często żeliwo, stal i tworzywa techniczne | Zwykle mosiądz, brąz lub stal nierdzewna |
| Typowe parametry | Większy przepływ i wysokość podnoszenia 4-6 m w domu | Mały przepływ i niewielka moc, często kilka watów |
Granica nie zawsze wynika z samej nazwy handlowej. Niektórzy producenci nazywają urządzenia do CWU pompami obiegowymi, dlatego przed zakupem sprawdzam przede wszystkim informację o rodzaju medium, dopuszczalnej temperaturze i możliwości stosowania w wodzie pitnej.
Pompa obiegowa napędza ogrzewanie

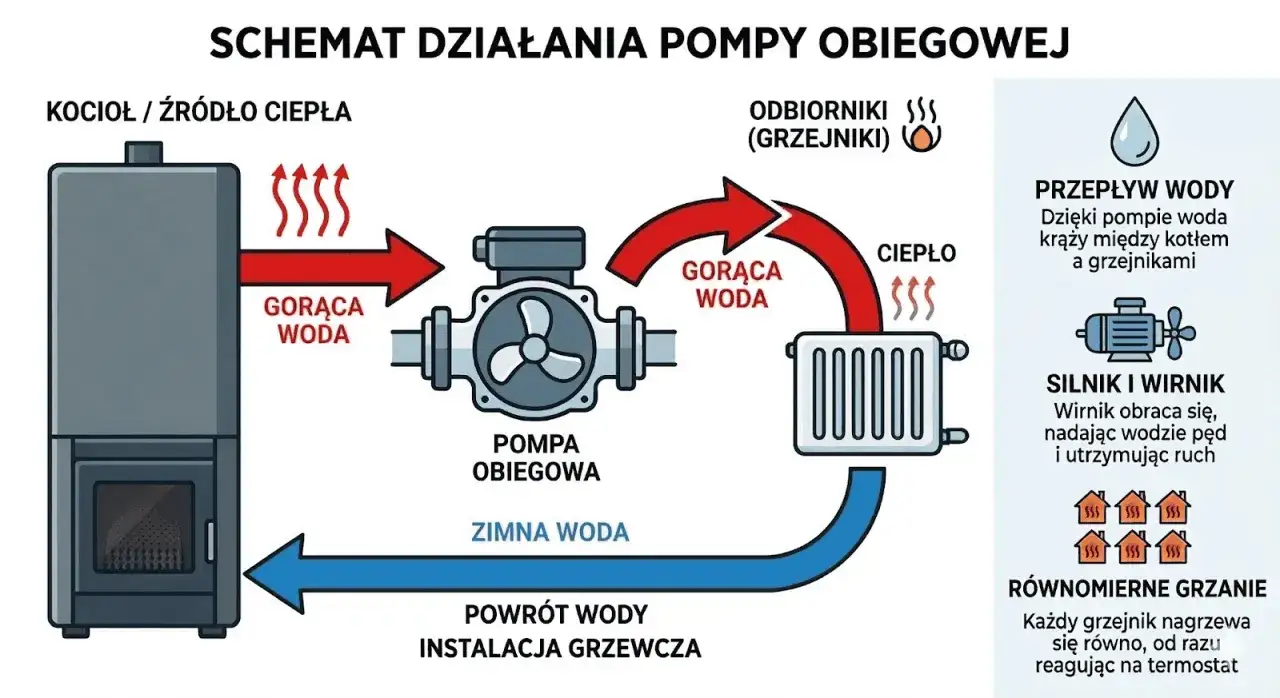

W instalacji CO pompa obiegowa tłoczy wodę ze źródła ciepła do grzejników, rozdzielacza podłogówki albo sprzęgła hydraulicznego. Schłodzona woda wraca do kotła lub pompy ciepła, a cały cykl zaczyna się od nowa. Bez wymuszenia przepływu nowoczesny układ z długimi rurami, zaworami termostatycznymi i wieloma pętlami zwykle nie rozprowadzi ciepła prawidłowo.
Najważniejsza nie jest sama moc silnika, lecz punkt pracy pompy. Składają się na niego wydajność przepływu wyrażana w m³/h oraz wysokość podnoszenia podawana w metrach słupa wody. Ten drugi parametr nie oznacza wysokości budynku. Informuje, jakie opory przepływu pompa potrafi pokonać.
Grzejniki i podłogówka nie stawiają takich samych wymagań
W ogrzewaniu grzejnikowym często wystarcza pompa o maksymalnej wysokości podnoszenia około 4 m, choć zależy to od długości przewodów i liczby odbiorników. Dla rozdzielacza podłogowego częściej spotyka się urządzenia do około 6 m, bo wiele pętli tworzy większe opory hydrauliczne.
Dobrym przykładem jest instalacja o mocy 10 kW. Przy parametrach 70/55°C przepływ może wynosić około 0,57 m³/h, a przy podłogówce pracującej na 35/28°C około 1,23 m³/h. Wynika to z mniejszej różnicy temperatur między zasilaniem i powrotem. Dla mnie to jeden z najlepszych argumentów, żeby nie dobierać pompy wyłącznie na podstawie powierzchni domu.
W pompach elektronicznych spotyka się tryb proporcjonalnego ciśnienia, oznaczany często jako Δp-v, oraz stałego ciśnienia, czyli Δp-c. Pierwszy dobrze pasuje do instalacji grzejnikowej z zaworami termostatycznymi, drugi zwykle sprawdza się przy podłogówce. Przy układzie mieszanym ustawienie powinien dobrać instalator na podstawie zachowania całej instalacji.
Pompa cyrkulacyjna skraca oczekiwanie na ciepłą wodę
Pompa cyrkulacyjna działa w mniejszym obiegu między zasobnikiem CWU a punktami poboru. Woda wypływa z górnej części zbiornika, płynie przewodem do łazienki lub kuchni, a niewykorzystana część wraca osobną rurą cyrkulacyjną do zasobnika. Dzięki temu po odkręceniu kranu nie trzeba długo spuszczać zimnej wody.
To rozwiązanie ma sens szczególnie wtedy, gdy zasobnik znajduje się daleko od łazienki albo budynek ma kilka kondygnacji. W małym mieszkaniu, gdzie odległość od podgrzewacza do kranu wynosi 2-3 m, dodatkowa pompa i przewód powrotny mogą nie przynieść odczuwalnej korzyści.
Dlaczego materiał korpusu ma znaczenie
Woda użytkowa jest natleniona i może zawierać składniki powodujące korozję. Dlatego elementy pompy mające z nią kontakt wykonuje się zwykle z mosiądzu, brązu albo stali nierdzewnej. Urządzenie powinno mieć również dopuszczenie do pracy w instalacji wody pitnej.
Pompa do CO często ma żeliwny korpus, co w zamkniętym obiegu grzewczym jest rozwiązaniem trwałym i ekonomicznym. Wstawienie takiego modelu do instalacji CWU może doprowadzić do korozji, zanieczyszczenia wody i uszkodzenia urządzenia. Sama średnica przyłączy nie wystarczy, aby uznać pompę za odpowiednią.
Cyrkulacja nie może oznaczać ciągłego grzania rur
Najwygodniej byłoby zostawić pompę włączoną przez całą dobę, ale to zwykle nie jest najlepszy pomysł. Ciepła woda krążąca bez przerwy oddaje energię do otoczenia, a podgrzewacz musi te straty uzupełniać. Przy pompie pobierającej 5 W praca ciągła oznacza około 43,8 kWh energii elektrycznej rocznie, nie licząc energii potrzebnej do ponownego podgrzania wody.
W domu jednorodzinnym rozsądniejszy jest zegar sterujący, termostat albo sterowanie dopasowane do godzin korzystania z łazienek. Rury cyrkulacyjne powinny być także dobrze zaizolowane. Sama pompa nie naprawi instalacji, w której przewód powrotny biegnie bez izolacji przez zimny garaż lub nieogrzewane poddasze.
Temperatura CWU powinna być ustawiana zgodnie z projektem instalacji i zaleceniami producenta. W praktyce często utrzymuje się ją w zakresie 55-60°C, co ogranicza ryzyko namnażania bakterii Legionella. Przy takich temperaturach trzeba jednak pamiętać o ochronie użytkowników przed poparzeniem, zwłaszcza w domu z małymi dziećmi.
Czy można zamienić te pompy miejscami
W większości przypadków odpowiedź brzmi nie. Pompa obiegowa CO w instalacji CWU może korodować, a mała pompa cyrkulacyjna do wody użytkowej może nie zapewnić odpowiedniego przepływu w obiegu grzewczym. Nawet jeśli urządzenie da się fizycznie wkręcić w rury, nie oznacza to, że będzie bezpiecznie i wydajnie pracować.
Wyjątkiem są modele wyraźnie dopuszczone przez producenta do kilku zastosowań. Wtedy decydują dane techniczne, a nie potoczne określenie pompy. Sprawdzam przede wszystkim:
- czy urządzenie jest przeznaczone do CO, CWU czy obu instalacji,
- z jakiego materiału wykonano korpus i elementy mokre,
- czy pompa ma wymagany atest lub dopuszczenie do wody pitnej,
- jaki ma zakres temperatury i maksymalne ciśnienie pracy,
- czy jej charakterystyka obejmuje wymagany przepływ oraz opory instalacji.
Jeżeli przy pompie nie ma czytelnej tabliczki znamionowej, nie warto zgadywać. Oznaczenie typu, długość montażowa i średnica przyłączy pozwalają znaleźć instrukcję, ale dopiero instrukcja potwierdza właściwe zastosowanie. Przy wymianie w działającej instalacji najlepiej sfotografować oznaczenia i porównać je z kartą techniczną nowego modelu.
Jak dobrać właściwe urządzenie bez zgadywania
Dobór pompy do CO
W przypadku ogrzewania zaczynam od ustalenia, jakie odbiorniki obsługuje dany obieg. Pompa dla kilku grzejników może mieć inne wymagania niż urządzenie przy rozdzielaczu z dziesięcioma pętlami podłogówki. Zbyt mała pompa nie dogrzeje końcowych obwodów, ale zbyt duża wywoła szum zaworów, zwiększy zużycie prądu i utrudni regulację.
Popularne oznaczenie 25/1-6 zwykle oznacza przyłącze nominalne DN 25 oraz zakres wysokości podnoszenia od 1 do 6 m. Trzeba jeszcze sprawdzić długość montażową, na przykład 130 lub 180 mm, sposób regulacji i kompatybilność z automatyką kotła. Sam napis „6 m” nie mówi, ile wody pompa przetłoczy w konkretnym punkcie pracy.
Przeczytaj również: Gdzie ustawić pompę ciepła, by działała cicho i wydajnie?
Dobór pompy do CWU
W cyrkulacji CWU najczęściej potrzebna jest niewielka pompa. Nie dobiera się jej tak, aby szybko przepompowywała ogromną ilość wody, tylko tak, aby pokryła straty ciepła w przewodzie i utrzymała komfortową temperaturę. Przewymiarowanie może powodować hałas, niepotrzebne zużycie energii i szybsze zużywanie zaworów.
Przed zakupem sprawdzam długość pętli, średnicę rur, liczbę punktów poboru, materiał instalacji oraz sposób sterowania. W wielu domach model o poborze kilku watów jest wystarczający, ale w rozległym układzie z kilkoma pionami potrzebne może być dokładniejsze obliczenie przepływu i zastosowanie dodatkowego równoważenia hydraulicznego.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Rodzaj obiegu | Rozdziela instalację CO od obiegu CWU. |
| Przepływ i wysokość podnoszenia | Decydują o tym, czy ciepło dotrze do wszystkich odbiorników. |
| Materiał korpusu | Chroni pompę przed korozją i wodę użytkową przed zanieczyszczeniem. |
| Długość montażowa | Pozwala uniknąć przerabiania rur przy wymianie. |
| Sposób sterowania | Ogranicza hałas i straty energii podczas pracy z częściowym obciążeniem. |
Błędy, które szybko odbijają się na rachunkach
Najczęściej spotykam przewymiarowane pompy ustawione na najwyższy bieg, mimo że instalacja potrzebuje znacznie mniejszego przepływu. Objawem bywają szumy w grzejnikach, przegrzewanie części pomieszczeń i narzekania, że sterowanie temperaturą działa nerwowo. Zmniejszenie biegu albo włączenie automatycznej regulacji często daje większy efekt niż zakup mocniejszego modelu.
W obiegu CWU częstym błędem jest praca pompy przez 24 godziny na dobę. Drugim problemem bywa brak izolacji przewodu cyrkulacyjnego, przez co pompa działa poprawnie, ale ciepła woda szybko stygnie. Wtedy użytkownik zwiększa czas pracy urządzenia, zamiast usunąć przyczynę strat.
Przy obu typach pomp znaczenie ma odpowietrzenie instalacji, właściwy kierunek przepływu i prawidłowa pozycja wału. Powietrze w korpusie może powodować hałas oraz przegrzewanie, a zabrudzony filtr przed pompą ogranicza przepływ. Jeśli po wymianie pompy grzejniki nadal są zimne albo CWU nie dociera szybciej, problem może leżeć w zaworze zwrotnym, zapowietrzeniu, złym podłączeniu lub niewyregulowanej instalacji.
Jedna informacja oszczędza najwięcej czasu przy zakupie
Przed zakupem nie pytam tylko o średnicę przyłącza. Najpierw ustalam, jaka woda płynie przez pompę i jaki obieg ma ona obsługiwać. Dopiero później porównuję wydajność, wysokość podnoszenia, temperaturę pracy, materiał korpusu, długość montażową oraz możliwości sterowania.
Do ogrzewania wybiera się pompę obiegową dopasowaną do oporów instalacji, a do szybszego dostępu do ciepłej wody model przeznaczony do CWU. Takie rozróżnienie brzmi prosto, ale właśnie ono chroni przed korozją, hałasem, niedogrzaniem i niepotrzebnym zużyciem energii. Jeśli karta techniczna nie daje jednoznacznej odpowiedzi, bezpieczniej skonsultować dobór z instalatorem niż kierować się podobnym wyglądem obu urządzeń.
