Ogrzewanie hybrydowe z gazem i pompą ciepła - schemat

Gdy istniejący kocioł gazowy działa poprawnie, a rachunki i rosnące wymagania dotyczące efektywności skłaniają do modernizacji, połączenie go z pompą ciepła może być rozsądnym kompromisem. Poniżej pokazuję, jak wygląda schemat ogrzewania hybrydowego z gazem i pompą ciepła, które elementy są niezbędne, kiedy pracuje każde źródło oraz na co uważać przy modernizacji domu.

Jak działa ogrzewanie hybrydowe z pompą ciepła i gazem

Układ hybrydowy łączy dwa niezależne źródła ciepła w jednej instalacji. Pompa ciepła powietrze-woda pobiera energię z powietrza i przekazuje ją do wody grzewczej, natomiast kocioł gazowy spala paliwo i szybko podnosi temperaturę zasilania.

W typowym domu pompa pracuje jako źródło podstawowe. Jest najbardziej opłacalna wtedy, gdy na zewnątrz nie panuje silny mróz, a instalacja może działać na temperaturze zasilania około 30-45°C. Kocioł przejmuje pracę wtedy, gdy pompa musiałaby pracować z niską sprawnością albo nie byłaby w stanie dostarczyć wystarczającej mocy.

Nie oznacza to jednak, że kocioł zawsze uruchamia się dopiero przy temperaturze -10°C. Granica zależy od modelu pompy, izolacji budynku, rodzaju grzejników, cen prądu i gazu oraz ustawień automatyki. W praktyce liczy się tak zwany punkt biwalentny, czyli temperatura, przy której korzystniejsze lub konieczne staje się użycie drugiego źródła.

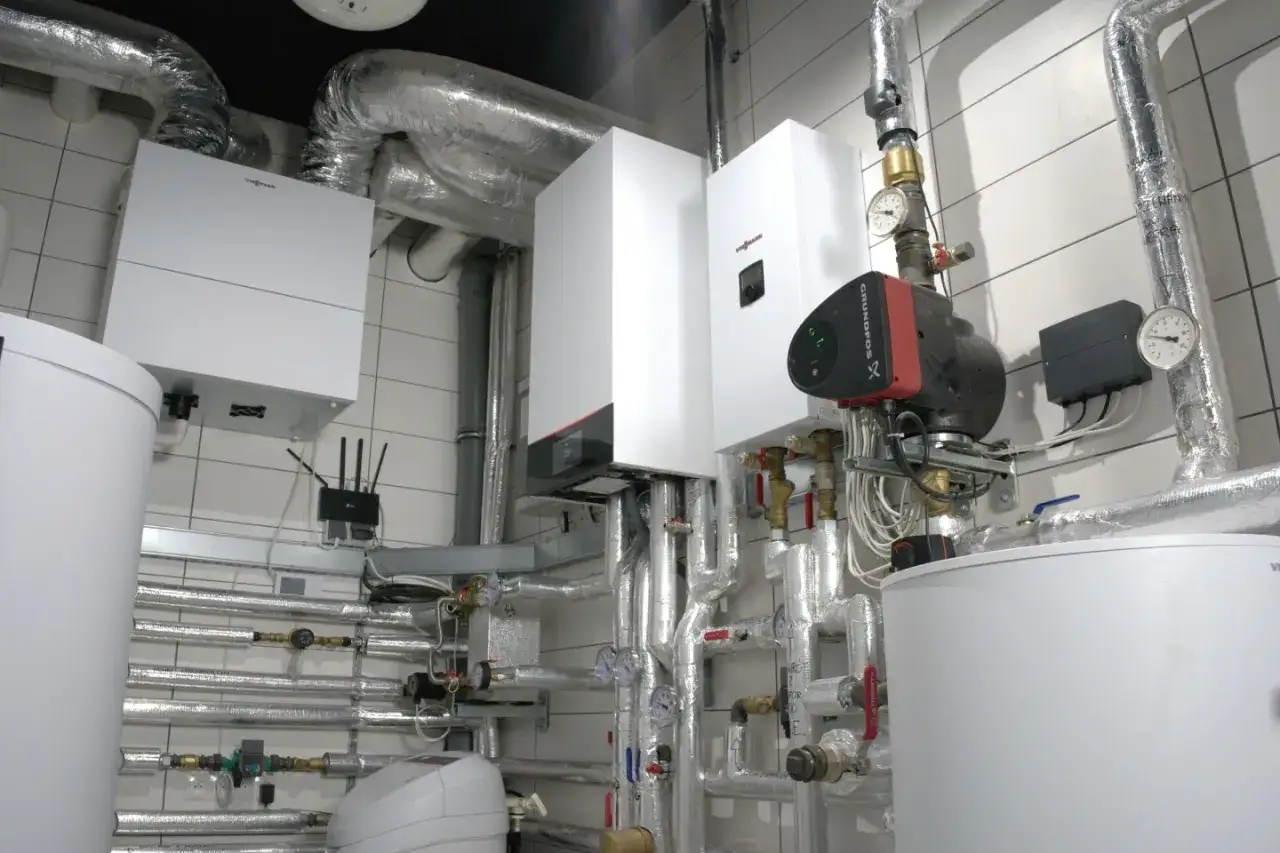

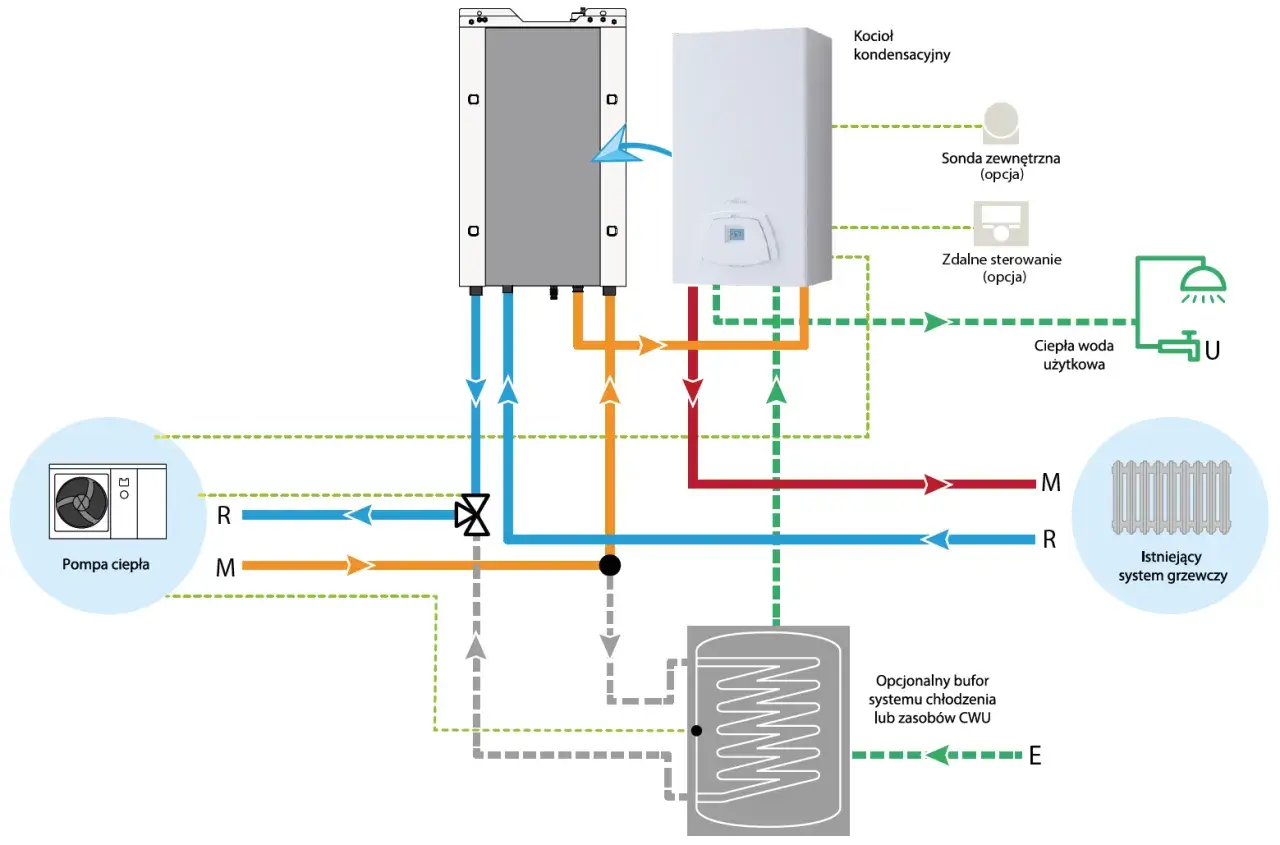

Schemat hydrauliczny instalacji krok po kroku

Najprostszy układ można przedstawić w następujący sposób:

Jednostka zewnętrzna pompy ciepła
                |
        pompa obiegowa
                |
        zawór zwrotny
                |
          bufor / sprzęgło
           /           \
          /             \
kocioł gazowy       rozdzielacz CO
      |              /           \
zawór zwrotny   podłogówka     grzejniki
                         |
                       powrót
                         |
                   bufor / sprzęgło

Pompa ciepła i kocioł są podłączone do wspólnego obiegu, ale każdy z nich powinien mieć własne zabezpieczenia oraz możliwość odcięcia. Zawory zwrotne zapobiegają przepływowi wody przez niepracujące urządzenie. Bez nich pompa obiegowa jednego źródła może wymuszać niepożądany przepływ przez drugie. Bufor lub sprzęgło hydrauliczne rozdziela obieg źródeł ciepła od obiegu odbiorników. Nie zawsze jest potrzebny duży zbiornik, ale jego zastosowanie ułatwia stabilną pracę pomp, ogranicza taktowanie i pozwala połączyć różne obiegi, na przykład ogrzewanie podłogowe oraz grzejniki.

Elementy, których nie powinno zabraknąć

• sterownik hybrydowy z czujnikiem temperatury zewnętrznej,
• bufor lub sprzęgło dobrane do przepływu instalacji,
• zawory zwrotne i odcinające przy obu źródłach,
• filtr magnetyczny oraz separator zanieczyszczeń,
• naczynie wzbiorcze i zawory bezpieczeństwa,
• pompy obiegowe dla poszczególnych obiegów,
• zawór trójdrogowy do przełączania ogrzewania i przygotowania CWU.

W przypadku pompy monoblok trzeba dodatkowo zabezpieczyć wodny odcinek między jednostką zewnętrzną a budynkiem przed zamarzaniem. Stosuje się odpowiednią ochronę przeciwzamrożeniową, na przykład glikol, zawory antyzamrożeniowe albo rozwiązanie przewidziane przez producenta. Przy pompie typu split część czynnika chłodniczego znajduje się poza budynkiem, więc układ hydrauliczny jest zwykle krótszy.

Tryby pracy i sterowanie źródłami ciepła

Automatyka może prowadzić instalację w kilku trybach. Najczęściej wybiera się pracę naprzemienną albo równoległą.

Najbardziej praktyczne sterowanie korzysta z krzywej grzewczej. Sterownik obserwuje temperaturę zewnętrzną i dobiera temperaturę wody zasilającej zamiast stale włączać i wyłączać źródło. To ważne szczególnie dla kotła kondensacyjnego, który pracuje efektywnie przy niskiej temperaturze powrotu.

W bardziej rozbudowanych systemach sterownik porównuje także koszt uzyskania jednej kilowatogodziny ciepła. Dla pompy trzeba uwzględnić jej aktualny współczynnik COP, a dla kotła sprawność oraz cenę gazu. To rozwiązanie jest dokładniejsze niż ustawienie stałej granicy temperatury, ale wymaga poprawnie skonfigurowanej automatyki.

Z mojego punktu widzenia największym błędem jest pozostawienie ustawień fabrycznych bez sprawdzenia, jak instalacja zachowuje się w rzeczywistym budynku. Dwa domy o tej samej powierzchni mogą mieć zupełnie inny punkt przełączania, dlatego po pierwszym sezonie grzewczym warto skorygować krzywą i temperaturę biwalentną.

Pompa ciepła, grzejniki i ogrzewanie podłogowe

Pompa ciepła najlepiej współpracuje z ogrzewaniem niskotemperaturowym, przede wszystkim z podłogówką. Nie oznacza to jednak, że w domu z grzejnikami hybryda nie ma sensu. Trzeba sprawdzić, czy grzejniki zapewniają komfort przy temperaturze zasilania około 45-55°C, a nie dopiero przy 70°C.

Jeżeli część budynku ma podłogówkę, a część grzejniki, stosuje się dwa obiegi grzewcze. Obieg podłogowy może pracować bezpośrednio z niską temperaturą, natomiast grzejnikowy wymaga osobnej pompy, mieszacza i własnej regulacji.

Przed doborem urządzeń należy wykonać obliczenie zapotrzebowania na ciepło. Moc pompy nie powinna być dobierana wyłącznie na podstawie powierzchni domu. Przewymiarowana pompa może często się włączać i wyłączać, a zbyt mała będzie wymagała częstego wsparcia kotła.

Przeczytaj również: Montaż pompy CO bez błędów. Co sprawdzić krok po kroku?

Co z przygotowaniem ciepłej wody

Ogrzewanie pomieszczeń i podgrzewanie CWU to dwa różne zadania. Zasobnik ciepłej wody może być ładowany przez pompę ciepła, kocioł gazowy albo oba źródła, zależnie od zapotrzebowania i ustawionego priorytetu.

Pompa ciepła zwykle podgrzewa wodę wolniej i do niższej temperatury. Kocioł gazowy może szybko podnieść temperaturę w zasobniku, dlatego przy dużej liczbie mieszkańców albo kilku łazienkach warto przewidzieć priorytet CWU i odpowiednio dobrany zbiornik, często o pojemności około 200-300 litrów.

Kiedy taka instalacja ma ekonomiczny sens

Hybryda najczęściej sprawdza się podczas modernizacji domu, w którym działa już kocioł gazowy, przyłącze i instalacja centralnego ogrzewania. Zachowanie istniejącego źródła ogranicza koszt inwestycji i daje zabezpieczenie na czas największych mrozów.

Orientacyjny budżet kompletnego układu w 2026 roku wynosi zwykle 30 000-70 000 zł brutto. Dolna granica dotyczy prostego dołączenia pompy do sprawnego kotła i istniejącej instalacji. Górna może obejmować bufor, nowy zasobnik CWU, modernizację grzejników, dodatkowe obiegi oraz skomplikowane prace hydrauliczne i elektryczne.

Same ceny nie przesądzają o opłacalności. Jeżeli dom jest słabo ocieplony, a grzejniki wymagają wysokiej temperatury, pompa będzie pracowała z gorszym COP i oszczędność może być mniejsza od oczekiwanej. Czasem lepszy efekt daje najpierw docieplenie budynku, regulacja instalacji i wymiana kilku grzejników, a dopiero później montaż pompy.

W nowym, dobrze ocieplonym domu budowa dwóch źródeł od zera nie zawsze jest finansowo najlepsza. Hybryda zyskuje najwięcej tam, gdzie kocioł już istnieje, ale właściciel chce ograniczyć zużycie gazu i zachować rezerwę mocy.

Najczęstsze błędy przy łączeniu gazu z pompą

Najpoważniejszy błąd to podłączenie obu urządzeń bez spójnego sterowania. Każde źródło może działać wtedy poprawnie osobno, ale razem będą się wzajemnie zakłócały, powodując niepotrzebne uruchomienia, wzrost rachunków i nierówną temperaturę w domu.

• Brak obliczeń cieplnych i dobór pompy według metrażu.
• Pomijanie zaworów zwrotnych, filtrów lub zabezpieczenia przeciwzamrożeniowego.
• Łączenie podłogówki i grzejników w jeden obieg bez mieszacza.
• Ustawienie zbyt wysokiej temperatury zasilania pompy.
• Wstawienie dużego bufora bez sprawdzenia, czy jest rzeczywiście potrzebny.
• Brak osobnego planu dla ogrzewania i przygotowania CWU.
• Próba samodzielnej ingerencji w instalację gazową, chłodniczą lub elektryczną.

Dokumentacja producenta powinna określać dopuszczalny sposób połączenia, minimalny przepływ i wymagany zład wody. Schemat poglądowy z internetu nie zastępuje projektu dla konkretnego budynku, ponieważ instalator musi uwzględnić średnice rur, moc urządzeń, zabezpieczenia oraz warunki pracy istniejącej instalacji.

Prace przy gazie, czynniku chłodniczym i zasilaniu elektrycznym powinny wykonać osoby z odpowiednimi uprawnieniami. To nie jest miejsce na metodę prób i błędów, szczególnie gdy instalacja ma pracować przez kilkanaście sezonów.

Jak podejść do projektu, żeby uniknąć kosztownej pomyłki

Przed zamówieniem urządzeń zebrałbym dane o rocznym zużyciu gazu, temperaturach zasilania w największe mrozy, rodzaju odbiorników oraz stanie izolacji budynku. Te informacje często mówią o instalacji więcej niż sama powierzchnia domu.

1. Wykonaj obliczenie zapotrzebowania cieplnego budynku.
2. Sprawdź, przy jakiej temperaturze grzejniki zapewniają komfort.
3. Ustal, czy pompa ma ogrzewać także CWU.
4. Wybierz tryb pracy naprzemienny lub równoległy.
5. Dobierz bufor, sprzęgło i obiegi dopiero po analizie przepływów.
6. Skonfiguruj automatykę oraz zaplanuj korektę ustawień po pierwszym sezonie.

Dobry projekt powinien pokazywać nie tylko urządzenia, lecz także kierunek przepływu, zawory odcinające, zawory zwrotne, czujniki, zabezpieczenia i sposób ładowania zasobnika CWU. Najtańsza oferta nie zawsze jest najtańszym rozwiązaniem, jeśli pomija modernizację instalacji albo nie obejmuje uruchomienia i regulacji.

Właściwie wykonane ogrzewanie hybrydowe gazowe z pompą ciepła nie polega na mechanicznym połączeniu dwóch urządzeń. Jego sens tkwi w tym, że każde źródło pracuje w warunkach, w których ma największą przewagę. Pompa ogranicza zużycie gazu w łagodniejsze dni, a kocioł zapewnia moc i szybkie podgrzewanie wtedy, gdy instalacja najbardziej tego potrzebuje.
