Schemat podłączenia bufora do kotła CO bez typowych błędów

Schemat podłączenia bufora do kotła CO nie jest uniwersalnym rysunkiem, który można skopiować do każdej kotłowni. Liczy się rodzaj kotła, wymagany przepływ, ochrona powrotu, sposób ogrzewania domu i pojemność zbiornika. Poniżej pokazuję praktyczny układ połączeń, zasady doboru oraz błędy, przez które bufor zamiast pomagać zaczyna wychładzać instalację i podnosić koszty.

Po co łączyć kocioł z buforem ciepła

Bufor jest dużym, dobrze izolowanym zbiornikiem wody grzewczej. Kocioł przekazuje do niego nadwyżkę energii, a instalacja pobiera ciepło wtedy, gdy rzeczywiście go potrzebuje. Dzięki temu źródło ciepła może pracować dłużej i stabilniej, zamiast co chwilę się rozpalać, wygaszać albo dusić na niskiej mocy.

Największy sens takie rozwiązanie ma przy kotłach na drewno, zgazowujących, kominkach z płaszczem wodnym i niektórych kotłach na pellet. Te urządzenia często pracują najsprawniej przy mocy zbliżonej do nominalnej, podczas gdy zapotrzebowanie domu przez dużą część sezonu jest niższe.

Bufor nie zawsze jest potrzebny przy kotle gazowym lub nowoczesnym kotle na pellet z szeroką modulacją. W takim przypadku może poprawić hydraulikę instalacji, ale może też zwiększyć straty postojowe, koszt inwestycji i zajętą przestrzeń. W mojej ocenie najpierw trzeba ustalić, jaką funkcję ma pełnić zbiornik, a dopiero później wybierać jego pojemność.

Kiedy bufor daje realną korzyść

• gdy kocioł ma wyższą moc niż aktualne zapotrzebowanie budynku,
• gdy palenisko powinno pracować pełną mocą, ale dom nie odbiera całej energii,
• gdy chcemy ograniczyć liczbę rozpaleń i wygaszeń,
• gdy instalacja ma kilka obiegów, na przykład grzejniki, podłogówkę i zasobnik CWU,
• gdy planujemy połączenie kilku źródeł ciepła.

Przy źle dobranym zbiorniku efekt może być odwrotny. Za mały bufor szybko się nasyci i nie przyjmie całej energii z kotła, a za duży będzie kosztowny, trudniejszy do wniesienia i będzie dłużej tracił ciepło przez postój.

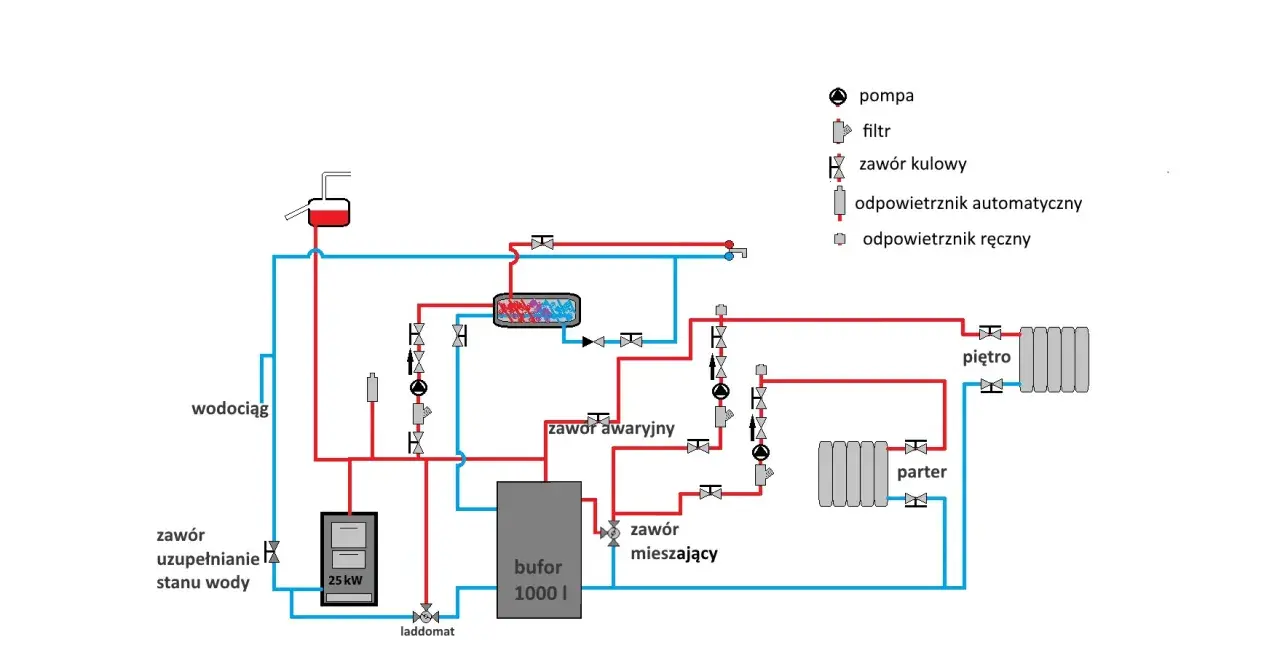

Jak wygląda podstawowy schemat podłączenia

Najprostszy układ składa się z dwóch części. Pierwsza łączy kocioł z buforem i służy do jego ładowania. Druga pobiera ciepło ze zbiornika i przekazuje je do grzejników, podłogówki albo zasobnika ciepłej wody użytkowej.

                 ┌───────────────┐
                 │    BUFOR      │
                 │  góra: gorąca │──── pompa obiegu ── zawór mieszający ── grzejniki
                 │               │                                      └─ podłogówka
                 │ dół: chłodna  │◄──────────── powrót z instalacji
                 └───────▲───────┘
                         │
       zasilanie kotła  │
┌───────────────┐   pompa ładowania   zawór ochrony powrotu
│     KOCIOŁ    │─────────────────────────────────────────┐
└───────┬───────┘                                         │
        └──────────────────── powrót do kotła ◄───────────┘

W praktyce gorąca woda z kotła powinna być kierowana do górnego króćca bufora. Chłodniejsza woda wraca do kotła z dolnej części zbiornika, dzięki czemu zachowuje się warstwowanie temperatury. Ciepła woda zostaje u góry, a chłodniejsza gromadzi się na dole.

Między kotłem a buforem montuje się zwykle grupę ładującą albo osobny zestaw z pompą i termostatycznym zaworem ochrony powrotu. Zawór miesza gorącą wodę z zasilania z chłodniejszym powrotem, aby kocioł nie pracował na zbyt niskiej temperaturze.

Od strony instalacji grzewczej potrzebna jest druga pompa. Pobiera ona wodę z górnej części bufora i tłoczy ją do odbiorników. Przy grzejnikach może wystarczyć regulacja temperatury według sterownika, natomiast przy ogrzewaniu podłogowym najczęściej stosuje się zawór mieszający, który ogranicza temperaturę wody kierowanej do pętli.

Połączenie szeregowe i równoległe

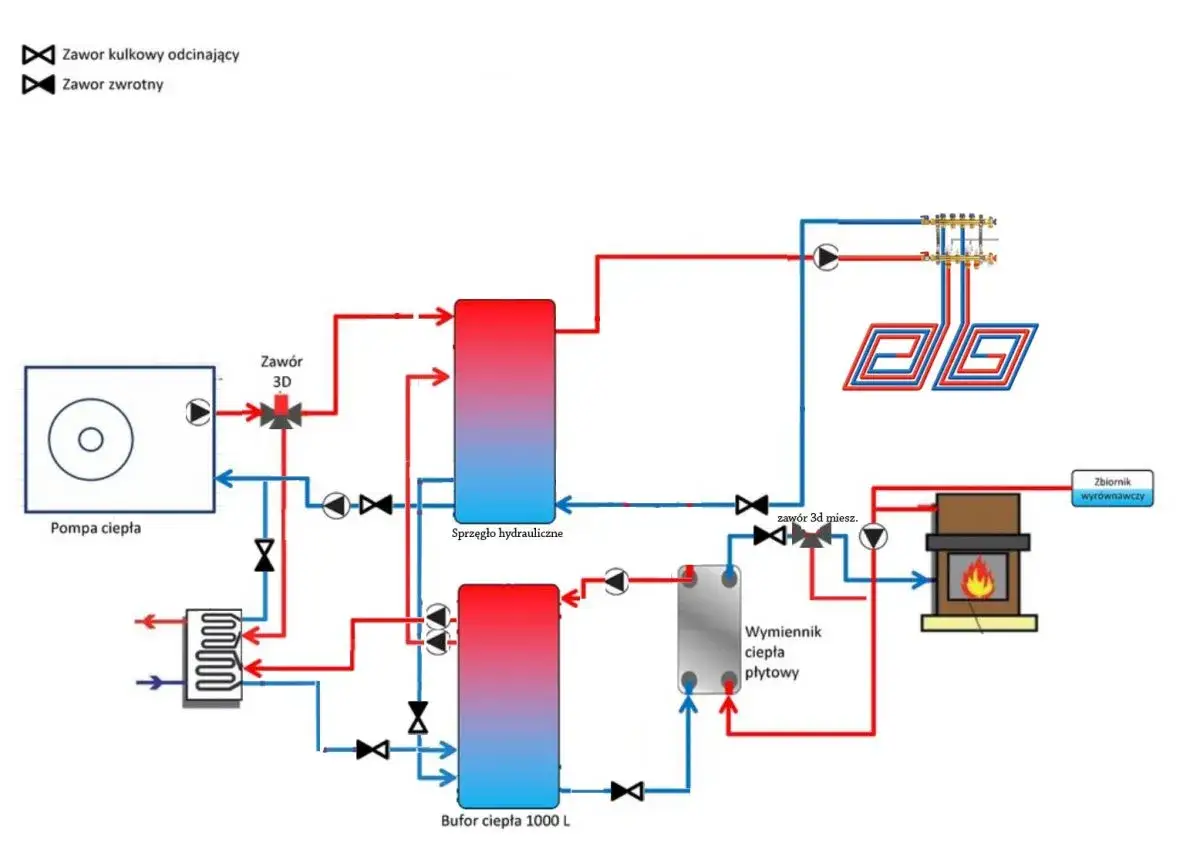

W typowej instalacji z kotłem stałopalnym bufor pracuje jako magazyn pomiędzy źródłem ciepła a obiegami. Spotyka się jednak różne warianty hydrauliczne. W układzie bardziej szeregowym przepływ z kotła jest mocno podporządkowany ładowaniu zbiornika, co ułatwia kontrolę nad energią, ale wymaga dobrego doboru pomp i średnic rur.

Układ równoległy daje większą elastyczność przy kilku obiegach i źródłach ciepła. Łatwiej jednak o przepływ „na skróty”, w którym woda omija część pojemności bufora. Dlatego nie wybierałbym wariantu wyłącznie na podstawie wyglądu rysunku. O poprawności decydują przepływy, opory hydrauliczne i sterowanie.

Jak dobrać pojemność bufora

Podstawowe obliczenie można wykonać ze wzoru: energia w kWh = pojemność w litrach × różnica temperatur × 0,001163. Jest to wartość teoretyczna. W rzeczywistej instalacji nie wykorzystuje się całego zakresu temperatur, ponieważ znaczenie ma warstwowanie, minimalna temperatura powrotu i temperatura wymagana przez odbiorniki.

Dla kotłów zgazowujących drewno spotyka się orientacyjnie 50-80 litrów bufora na 1 kW mocy, ale nie traktuję tej wartości jako sztywnej reguły. Niektórzy producenci wymagają większej pojemności, zwłaszcza gdy kocioł ma pracować pełnym załadunkiem drewna. Zawsze trzeba sprawdzić minimalną pojemność podaną w DTR konkretnego modelu.

Przykładowo kocioł o mocy 20 kW może potrzebować od około 1000 do 1600 litrów, zależnie od paliwa, konstrukcji paleniska, czasu pracy i charakterystyki budynku. Bufor 500 litrów przy takim kotle może okazać się za mały, nawet jeśli na papierze wygląda rozsądnie.

Bufor bez wężownicy czy z wężownicą

Zbiornik bez wężownicy jest prostszy i zwykle tańszy. Cała instalacja grzewcza pracuje wtedy na tej samej wodzie kotłowej, a dodatkowe źródło ciepła trzeba podłączyć bezpośrednio do odpowiednich króćców.

Wężownica przydaje się, gdy chcemy oddzielić obieg, podłączyć kolektory słoneczne albo wykorzystać inne źródło, które nie powinno mieszać swojej wody z wodą instalacyjną. Bufor z wężownicą kosztuje więcej, więc nie ma sensu kupować go na zapas, jeśli nie planujemy takiej funkcji.

Elementy, których nie wolno pominąć

Sam zbiornik i kilka rur nie tworzą bezpiecznej kotłowni. Układ powinien mieć zabezpieczenia dobrane do rodzaju kotła, ciśnienia roboczego oraz tego, czy instalacja jest otwarta, czy zamknięta.

Ochrona powrotu kotła

Zawór termostatyczny albo grupa ładująca pilnuje, aby do kotła nie wracała zbyt zimna woda. W zależności od urządzenia wymagana temperatura powrotu wynosi często 50, 55 albo 60°C. Zbyt chłodny powrót sprzyja skraplaniu spalin, korozji niskotemperaturowej i osadzaniu zanieczyszczeń.

Nie ustawiałbym tej wartości „na oko”. Jeżeli producent kotła wymaga minimum 55°C, zawór 45°C nie będzie właściwym zabezpieczeniem tylko dlatego, że instalacja działa i grzejniki są ciepłe.

Zabezpieczenia ciśnieniowe i termiczne

• zawór bezpieczeństwa o właściwym ciśnieniu otwarcia,
• naczynie wzbiorcze otwarte lub przeponowe, zależnie od układu,
• automatyczne odpowietrzniki w miejscach, w których może zbierać się powietrze,
• termometr i manometr pozwalające kontrolować pracę instalacji,
• zabezpieczenie przed przegrzaniem, jeśli przewiduje je konstrukcja kotła,
• zawory odcinające i spustowe ułatwiające serwis.

W kotłach na paliwo stałe szczególne znaczenie ma ochrona przed przegrzaniem podczas zaniku zasilania. Może być potrzebny zawór schładzający, wężownica schładzająca, obieg grawitacyjny albo inne rozwiązanie wskazane w dokumentacji. Bufor nie zastępuje zabezpieczenia kotła.

Przeczytaj również: Ile prądu zużywa mata grzewcza pod płytki?

Rury, pompy i zawory zwrotne

Odcinek między kotłem a buforem powinien mieć odpowiednio dobraną średnicę. Zbyt cienkie rury zwiększają opory, ograniczają moc ładowania i powodują, że pompa pracuje głośno albo nie osiąga wymaganego przepływu.

Zawory zwrotne pomagają zapobiegać niekontrolowanej cyrkulacji, ale zamontowane w złym miejscu mogą zablokować obieg grawitacyjny lub pompę. Właśnie dlatego sprawdzam nie tylko średnicę, lecz także kierunek strzałek na korpusach i rzeczywisty kierunek przepływu.

Jak zaplanować montaż i pierwsze uruchomienie

Przed zamówieniem zbiornika trzeba zmierzyć nie tylko kotłownię, ale również drzwi, schody i drogę transportu. Bufor o pojemności 800-1000 litrów może mieć ponad 1,8 metra wysokości i średnicę przekraczającą 80 cm. Wąskie przejście potrafi pokrzyżować cały plan.

1. Sprawdź wymagania kotła, minimalną temperaturę powrotu i dopuszczalny typ instalacji.
2. Ustal pojemność bufora na podstawie mocy źródła, paliwa i potrzeb budynku.
3. Wyznacz osobny obieg ładowania oraz osobne obiegi odbiorników.
4. Dobierz pompy, zawory, średnice rur i zabezpieczenia.
5. Rozmieść czujniki temperatury w górnej i dolnej części zbiornika.
6. Zaizoluj przewody oraz wszystkie elementy, które mogą oddawać ciepło do kotłowni.
7. Napełnij instalację, odpowietrz ją i sprawdź szczelność przed rozpaleniem.
8. Ustaw sterownik, progi ładowania i pracę pomp dopiero po sprawdzeniu rzeczywistych temperatur.

Czujnik na górze bufora pokazuje, czy dostępna jest woda do ogrzewania domu. Dolny czujnik informuje, czy zbiornik jest już naładowany. Przydatny jest także pomiar temperatury powrotu do kotła, bo pozwala szybko zauważyć problem z zaworem ochrony.

Pierwsze uruchomienie powinno obejmować obserwację całego cyklu. Sprawdzam wtedy, czy kocioł osiąga właściwą temperaturę, czy bufor ładuje się od góry, czy powrót jest wystarczająco ciepły i czy obieg grzewczy nie wychładza zbiornika szybciej, niż zakładano.

Błędy, które najczęściej psują działanie bufora

• Podłączenie zasilania i powrotu do przypadkowych króćców, przez co znika warstwowanie temperatury.
• Brak ochrony powrotu lub zawór o zbyt niskiej temperaturze otwarcia.
• Próba obsługi kotła, bufora i podłogówki jedną pompą.
• Brak zaworu mieszającego przy instalacji niskotemperaturowej.
• Nieprawidłowo dobrane naczynie przeponowe po zwiększeniu objętości instalacji.
• Brak zabezpieczenia na wypadek zaniku prądu przy kotle stałopalnym.
• Niezaizolowane rury prowadzone przez kotłownię lub garaż.
• Zbyt mała średnica przewodów między kotłem a zbiornikiem.
• Ustawienie sterownika bez czujnika dolnej strefy bufora.
• Dobór pojemności wyłącznie według powierzchni domu, bez uwzględnienia mocy kotła.

Szczególnie zdradliwy jest błąd polegający na zbyt szybkim przepływie przez bufor. Zbiornik formalnie się ładuje, ale woda miesza całą jego objętość i zamiast wyraźnej gorącej góry oraz chłodnego dołu otrzymujemy jedną letnią masę. Dobre warstwowanie jest równie ważne jak sama liczba litrów.

Ile kosztuje wykonanie takiego układu

Cena zależy od tego, czy budujemy kotłownię od zera, czy przerabiamy istniejącą instalację. W prostym układzie trzeba uwzględnić zbiornik, grupę ładującą, pompy, zawory, automatykę, rury, izolację i robociznę.

Podane kwoty są orientacyjne i mogą być wyższe w Gdańsku oraz przy trudnej modernizacji, zmianie średnic rur albo konieczności przebudowy komina i zabezpieczeń. Najtańszy zbiornik nie zawsze jest opłacalny, jeśli ma słabą izolację albo niewygodne rozmieszczenie króćców. Przed wyceną poproś o schemat, listę elementów i informację, co dokładnie obejmuje robocizna.

Nie warto oszczędzać na izolacji, armaturze zabezpieczającej i ochronie powrotu. To elementy, które decydują o trwałości kotła oraz o tym, czy bufor faktycznie będzie magazynował energię, a nie ogrzewał pomieszczenie techniczne.

Co sprawdzić przed zaakceptowaniem schematu

Dobry projekt powinien jasno pokazywać kierunek przepływu, miejsce pomp, zaworów, czujników i zabezpieczeń. Jeżeli na rysunku są tylko kocioł, zbiornik i kilka linii bez opisów, traktowałbym go jako poglądowy, a nie wykonawczy.

• czy zasilanie kotła wchodzi do górnej strefy bufora,
• czy powrót do kotła jest pobierany z dołu,
• czy zastosowano ochronę temperatury powrotu,
• czy każdy obieg grzewczy ma właściwą pompę i regulację,
• czy przewidziano zabezpieczenie przed przegrzaniem,
• czy pojemność naczynia wzbiorczego odpowiada całej objętości instalacji,
• czy zbiornik zmieści się przez drzwi i będzie dostępny do serwisu,
• czy sterownik obsługuje górny i dolny czujnik bufora.

Jeżeli którykolwiek z tych punktów pozostaje niejasny, nie uruchamiałbym instalacji na podstawie samego zdjęcia z internetu. Schemat powinien zostać dopasowany do modelu kotła, jego mocy, rodzaju paliwa i lokalnych warunków montażowych.

Najlepszy bufor to taki, który pasuje do całej kotłowni

Najważniejsza zasada jest prosta. Kocioł powinien ładować bufor w sposób uporządkowany, z zachowaniem wysokiej temperatury powrotu, a instalacja ma pobierać energię przez niezależne, właściwie wyregulowane obiegi.

Przed zakupem sprawdź DTR kotła, oblicz zapotrzebowanie na energię i zaplanuj miejsce na zbiornik wraz z armaturą. Bezpieczeństwo, poprawne przepływy i dobre sterowanie mają większe znaczenie niż sam rozmiar bufora. Jeśli te trzy elementy są dopracowane, zbiornik rzeczywiście pomaga wykorzystać paliwo i stabilizuje ogrzewanie domu.
