Dobór płynu solarnego nie polega na wlaniu „jak największej ilości” glikolu. Trzeba policzyć pojemność całego obiegu, dobrać właściwe stężenie i uwzględnić dane producenta kolektorów, rur oraz wymiennika. Pokażę, jak obliczyć potrzebną objętość, ile płynu zwykle mieści domowa instalacja i po czym poznać, że układ został napełniony nieprawidłowo.
Odpowiednia ilość glikolu zależy od całej instalacji
- Objętość układu to suma pojemności kolektorów, rur, wymiennika, wężownicy i armatury.
- W typowych instalacjach stosuje się zwykle 35-50% roztwór glikolu solarnego, zgodnie z instrukcją producenta.
- Dla małego układu z 2-3 kolektorami często potrzeba około 12-25 litrów gotowego płynu, ale nie jest to uniwersalna wartość.
- Za dużo glikolu zwiększa lepkość i obciążenie pompy, a za mało pogarsza ochronę przed zamarzaniem.
- Po napełnieniu trzeba sprawdzić stężenie refraktometrem, odpowietrzyć obieg i skontrolować szczelność.
[search_image] obieg glikolu w instalacji solarnej kolektory słoneczne grupa pompowa schemat
Ile glikolu potrzebuje typowa instalacja solarna
W praktyce odpowiedź na pytanie, ile glikolu w instalacji solarnej potrzeba, zaczyna się od ustalenia pojemności całego obiegu. Nie liczy się wyłącznie kolektorów. Płyn znajduje się także w przewodach zasilających i powrotnych, wężownicy zasobnika, wymienniku ciepła, grupie pompowej oraz krótkich odcinkach przyłączeniowych.
Dla niewielkiego domu z dwoma kolektorami płaskimi i kilkunastoma metrami przewodów całkowita objętość układu może wynosić około 12-18 litrów. Przy trzech lub czterech kolektorach, długich rurach i większym wymienniku częściej będzie to 20-35 litrów. Są to wartości orientacyjne, a nie gotowa recepta do zastosowania bez pomiaru.
| Typ instalacji | Orientacyjna objętość gotowego płynu | Co najbardziej zmienia wynik |
|---|---|---|
| 2 kolektory płaskie | 12-18 l | Długość i średnica rur |
| 3 kolektory płaskie | 16-25 l | Pojemność wężownicy i wymiennika |
| 4 kolektory lub długi obieg | 22-35 l | Rozbudowana instalacja rurowa |
| Kolektory próżniowe | Zwykle mniej płynu w samych kolektorach | Model i konstrukcja absorbera |
Najbezpieczniej sprawdzić karty techniczne urządzeń. Producent kolektora podaje jego pojemność, producent zasobnika określa objętość wężownicy, a pojemność rur można wyliczyć na podstawie średnicy wewnętrznej i długości. Manometr nie pokaże, ile litrów znajduje się w instalacji, ponieważ wskazuje ciśnienie, a nie objętość płynu.
Jak obliczyć potrzebną ilość płynu krok po kroku
Obliczenie jest proste, jeśli zbierze się dane z każdego elementu. Najpierw spisuję pojemność kolektorów i wymiennika, później obliczam rury, a na końcu dodaję małe elementy obiegu. Dzięki temu nie dochodzi do sytuacji, w której ktoś kupuje płyn tylko na podstawie liczby paneli.
1. Zsumuj pojemność elementów
- kolektory zgodnie z kartą techniczną,
- przewody zasilające i powrotne,
- wężownica zasobnika lub płytowy wymiennik ciepła,
- grupa pompowa, separator powietrza i krótkie przyłącza,
- inne odcinki, w których rzeczywiście krąży płyn solarny.
Pojemność przewodu można policzyć ze wzoru V = π × r² × L, gdzie „r” oznacza promień wewnętrzny rury, a „L” jej długość. W praktyce szybciej jest skorzystać z tabel producenta rur, ponieważ przewód solarny często występuje jako podwójna rura o konkretnej pojemności w litrach na metr.
Przeczytaj również: Ile prądu zużywa mata grzewcza pod płytki?
2. Przykład obliczenia
Załóżmy instalację z trzema kolektorami płaskimi. Każdy mieści 1,5 litra płynu, przewody mają łącznie 24 metry i mieszczą 0,18 litra na metr, a wężownica wraz z armaturą ma pojemność 3,5 litra.
| Element | Obliczenie | Objętość |
|---|---|---|
| Kolektory | 3 × 1,5 l | 4,5 l |
| Przewody | 24 × 0,18 l | 4,32 l |
| Wężownica i armatura | Wartość z dokumentacji | 3,5 l |
| Cały obieg | 4,5 + 4,32 + 3,5 | 12,32 l |
W takim przypadku instalacja potrzebuje około 12,3 litra gotowego roztworu. Przy zakupie warto mieć kilka litrów zapasu do napełnienia i ewentualnej obsługi, ale tego zapasu nie należy bezmyślnie wpuszczać do układu. Nadmiar przechowuje się w opisanym pojemniku, ponieważ późniejsze dolewanie przypadkowej wody może zmienić temperaturę krystalizacji.
Jak dobrać stężenie glikolu do warunków w Polsce
Sama objętość nie wystarczy. Liczy się również proporcja glikolu i wody. W domowych instalacjach solarnych spotyka się najczęściej mieszaniny o stężeniu około 35-50%, ale ostateczny wybór powinien wynikać z tabeli konkretnego preparatu oraz wymagań producenta kolektorów.
| Stężenie orientacyjne | Typowe zastosowanie | Ryzyko i ograniczenia |
|---|---|---|
| około 30% | Łagodniejsze warunki i preparaty dopuszczające takie rozcieńczenie | Mniejszy zapas ochrony przed mrozem |
| około 40% | Często spotykane instalacje domowe | Trzeba sprawdzić faktyczną temperaturę krystalizacji |
| 45-50% | Większy margines bezpieczeństwa zimą | Większa lepkość i większe opory przepływu |

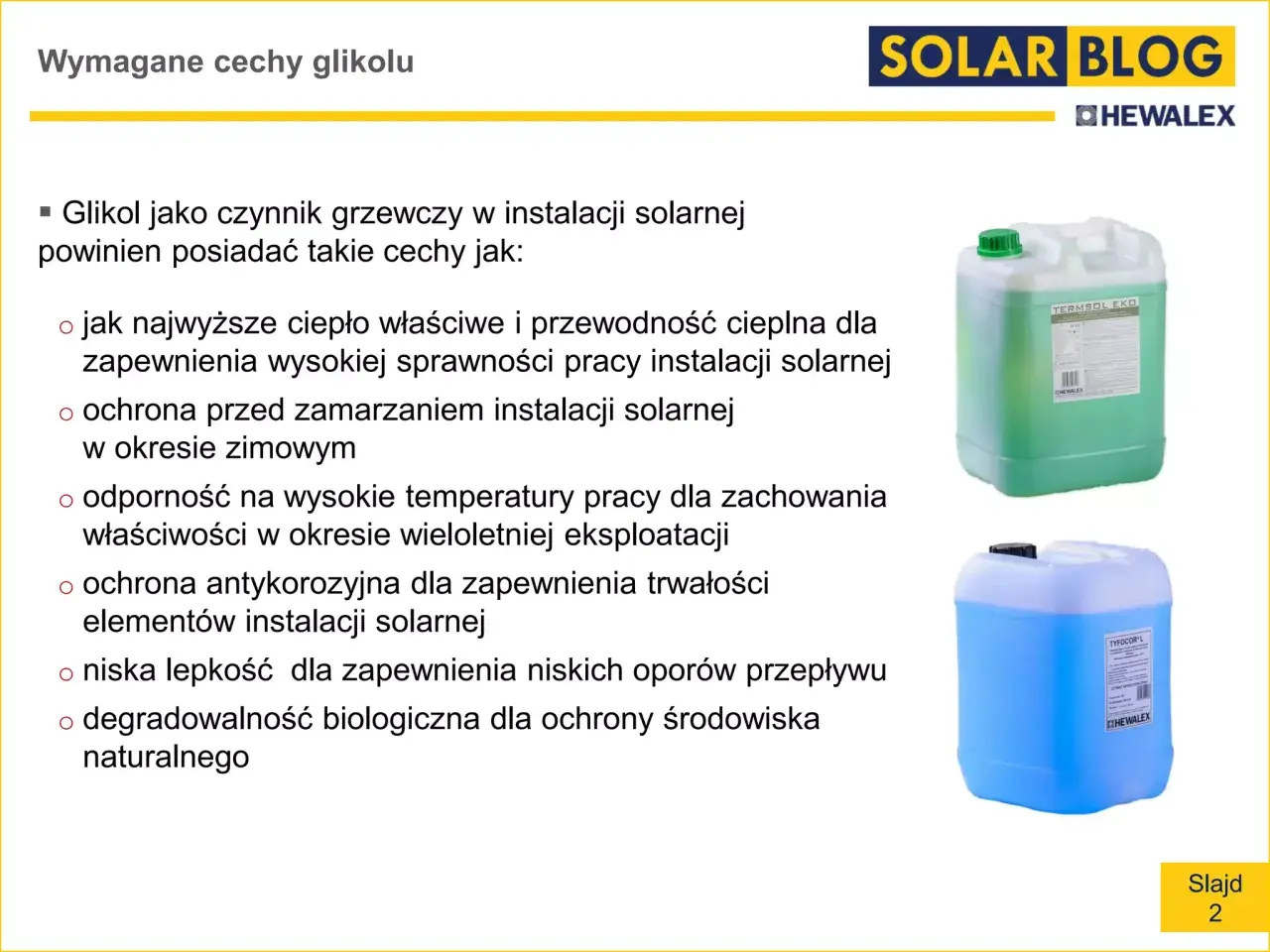

Nie warto dobierać stężenia wyłącznie według hasła „ochrona do -35°C”. Różne produkty mają różne dodatki, temperatury krystalizacji i zachowanie podczas stagnacji, czyli postoju rozgrzanego kolektora bez odbioru ciepła. Do solarów należy stosować płyn solarny z inhibitorami korozji, a nie przypadkowy glikol przemysłowy.
Jeżeli instalacja ma zostać wypełniona roztworem 40%, a jej pojemność wynosi 12,3 litra, potrzeba teoretycznie 4,92 litra koncentratu i 7,38 litra odpowiedniej wody. Ten sposób ma sens tylko wtedy, gdy producent dopuszcza samodzielne przygotowanie mieszanki. Gotowego płynu premix nie rozcieńcza się dodatkowo.
W instalacjach przy zasobniku ciepłej wody użytkowej często wybiera się glikol propylenowy, ponieważ ma korzystniejszy profil bezpieczeństwa w razie potencjalnego kontaktu z obiegiem wody. Nie oznacza to jednak, że można zrezygnować z prawidłowego wymiennika i szczelności układu.
Co się dzieje, gdy glikolu jest za mało albo za dużo
Zbyt mała ilość płynu może odsłonić część obiegu, utrudnić odbiór ciepła i spowodować zasysanie powietrza przez pompę. W skrajnym przypadku fragment instalacji nie będzie chroniony przed zamarznięciem. Spadek ciśnienia po kilku dniach nie powinien być traktowany jako normalna potrzeba dolewania, lecz jako sygnał do sprawdzenia szczelności.
Za duża ilość glikolu w sensie stężenia również nie jest dobrym rozwiązaniem. Gęstsza mieszanina ma większą lepkość, przez co pompa musi pokonać większe opory, a przepływ może spaść poniżej wartości wymaganej dla kolektorów. W efekcie układ pracuje mniej sprawnie, mimo że płynu jest wystarczająco dużo.
Najczęstszy błąd, który widzę przy takich instalacjach, polega na dolewaniu samej wody po odpowietrzeniu. To szybko zmienia parametry roztworu. Jeżeli trzeba uzupełnić ubytek, powinien to być ten sam preparat o odpowiednim stężeniu, a po zakończeniu prac warto ponownie zmierzyć temperaturę krystalizacji.
Nie należy też mieszać różnych płynów tylko dlatego, że oba mają podobny kolor. Różne bazy i pakiety inhibitorów mogą nie współpracować ze sobą. Przy zmianie produktu bezpieczniejszym rozwiązaniem jest opróżnienie, przepłukanie i ponowne napełnienie całego obiegu po uzgodnieniu procedury z instalatorem.
Jak prawidłowo napełnić i skontrolować obieg
Napełnianie instalacji solarnej najlepiej wykonać pompą do płynów solarnych, z wymuszonym przepływem przez obieg. Sama próba wlania płynu przez króciec napełniający zwykle nie usuwa całego powietrza, szczególnie gdy przewody mają długie poziome odcinki lub są poprowadzone z niewłaściwym spadkiem.
- Sprawdź szczelność połączeń i stan armatury.
- Przygotuj właściwy płyn oraz ilość wystarczającą do przepłukania obiegu.
- Wymuś przepływ przez przewód zasilający i powrotny, aż znikną pęcherze powietrza.
- Zamknij zawory serwisowe zgodnie z instrukcją grupy pompowej.
- Ustaw ciśnienie robocze według projektu i zaleceń producenta.
- Po ostygnięciu instalacji zmierz stężenie refraktometrem i sprawdź, czy nie ma wycieków.
Ciśnienie końcowe zależy między innymi od wysokości statycznej, rodzaju naczynia wzbiorczego i ustawień zaworu bezpieczeństwa. Nie ma jednej wartości poprawnej dla każdej instalacji. Jeżeli po odpowietrzeniu ciśnienie wyraźnie spada, trzeba szukać przyczyny w powietrzu, nieszczelności albo nieprawidłowym ustawieniu naczynia, zamiast od razu dolewać płyn.
Stan glikolu kontroluje się nie tylko wzrokowo. Ciemny kolor, kwaśny zapach, osad albo wyraźna zmiana pH mogą wskazywać na przegrzanie i degradację. W zależności od warunków pracy kontrolę wykonuje się okresowo, a wymianę przeprowadza wtedy, gdy parametry płynu spadną poniżej wartości zalecanych przez producenta.
Najrozsądniejszy sposób doboru płynu do własnej instalacji
Najpierw oblicz pojemność wszystkich elementów, potem wybierz dedykowany płyn solarny i dopiero na tej podstawie kup odpowiednią ilość. Dla wielu małych instalacji będzie to kilkanaście litrów, ale długa trasa rur, większa wężownica albo dodatkowy wymiennik mogą zwiększyć zapotrzebowanie nawet o kilka czy kilkanaście litrów.
Ja traktuję wartość z obliczeń jako punkt wyjścia, a nie zamiennik kontroli po uruchomieniu. Refraktometr, odpowietrzenie i sprawdzenie szczelności mówią o instalacji znacznie więcej niż sama liczba kanistrów kupionych przed montażem.
Jeżeli brakuje danych o pojemności kolektorów, rur lub wymiennika, nie warto zgadywać. W takiej sytuacji najlepiej odczytać dokumentację urządzeń albo zlecić napełnienie serwisowi, ponieważ błędne stężenie może obniżyć sprawność układu i skrócić żywotność pompy, uszczelek oraz samego płynu.
