Gdy po wymianie pompy grzejniki nadal są nierówno nagrzane, urządzenie hałasuje albo instalacja szybko się zapowietrza, problem często nie tkwi w samej pompie. Prawidłowy montaż pompy CO obejmuje wybór miejsca, zgodny z instrukcją kierunek przepływu, właściwe ułożenie wału, odpowietrzenie i bezpieczne podłączenie elektryczne. Poniżej pokazuję, jak przejść przez ten proces oraz których błędów nie bagatelizować.
Dobrze zamontowana pompa pracuje cicho i nie zakłóca obiegu
- Strzałka na korpusie musi wskazywać rzeczywisty kierunek przepływu w instalacji.
- Wał silnika powinien znajdować się w pozycji poziomej, zwykle z tolerancją określoną przez producenta.
- Zawory odcinające po obu stronach ułatwiają późniejszy serwis bez opróżniania całego układu.
- Filtr przed pompą chroni wirnik przed rdzą, szlamem i opiłkami, o ile nie został już przewidziany w grupie pompowej.
- Odpowietrzenie i napełnienie wykonuje się przed dłuższą pracą urządzenia.
Najpierw wybierz miejsce, a dopiero później przyłącza
Pompa obiegowa nie powinna być montowana tam, gdzie akurat zostało trochę miejsca przy kotle. Trzeba uwzględnić kierunek obiegu, temperaturę medium, dostęp serwisowy oraz położenie naczynia wzbiorczego, odpowietrznika i zaworów.Powrót czy zasilanie
W prostych instalacjach grzejnikowych pompę często montuje się na powrocie przed kotłem. Woda jest tam chłodniejsza, co sprzyja pracy urządzenia, a dostęp do pompy w kotłowni bywa wygodniejszy. Nie jest to jednak zasada, która pasuje do każdego układu.
W nowoczesnych kotłowniach z buforem, sprzęgłem hydraulicznym, kilkoma obiegami lub ogrzewaniem podłogowym miejsce pompy wynika ze schematu hydraulicznego. Każdy obieg może mieć własną pompę, a przestawienie jej „na drugą stronę” bez analizy może pogorszyć odpowietrzanie i przepływ.
Znaczenie naczynia wzbiorczego
W zamkniętej instalacji punkt podłączenia naczynia przeponowego jest miejscem, w którym pompa nie powinna powodować dużych zmian ciśnienia. W wielu prawidłowo zaprojektowanych układach pompa tłoczy wodę od strony naczynia w kierunku instalacji. Pomaga to utrzymać dodatnie ciśnienie na ssaniu pompy i ograniczyć zasysanie powietrza przez odpowietrzniki.
Jeżeli wymieniasz pompę w istniejącej kotłowni, nie zmieniaj jej położenia wyłącznie dlatego, że ktoś zaleca montaż na zasilaniu albo powrocie. Najpierw sprawdź schemat kotła, sposób podłączenia naczynia i zabezpieczenia. W instalacji otwartej, szczególnie z kotłem na paliwo stałe, trzeba dodatkowo zachować wymagania dotyczące rury bezpieczeństwa i naczynia otwartego.
Co powinno znaleźć się przy pompie

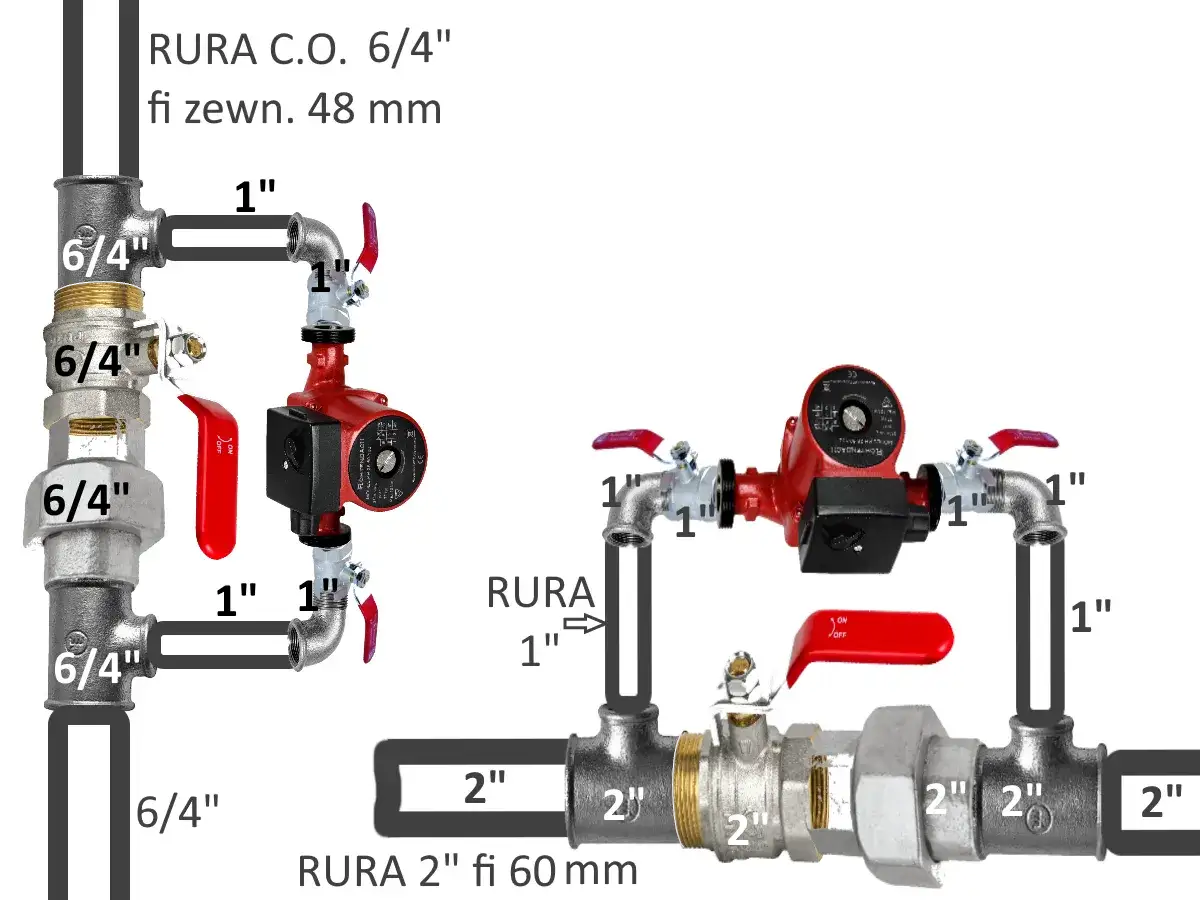

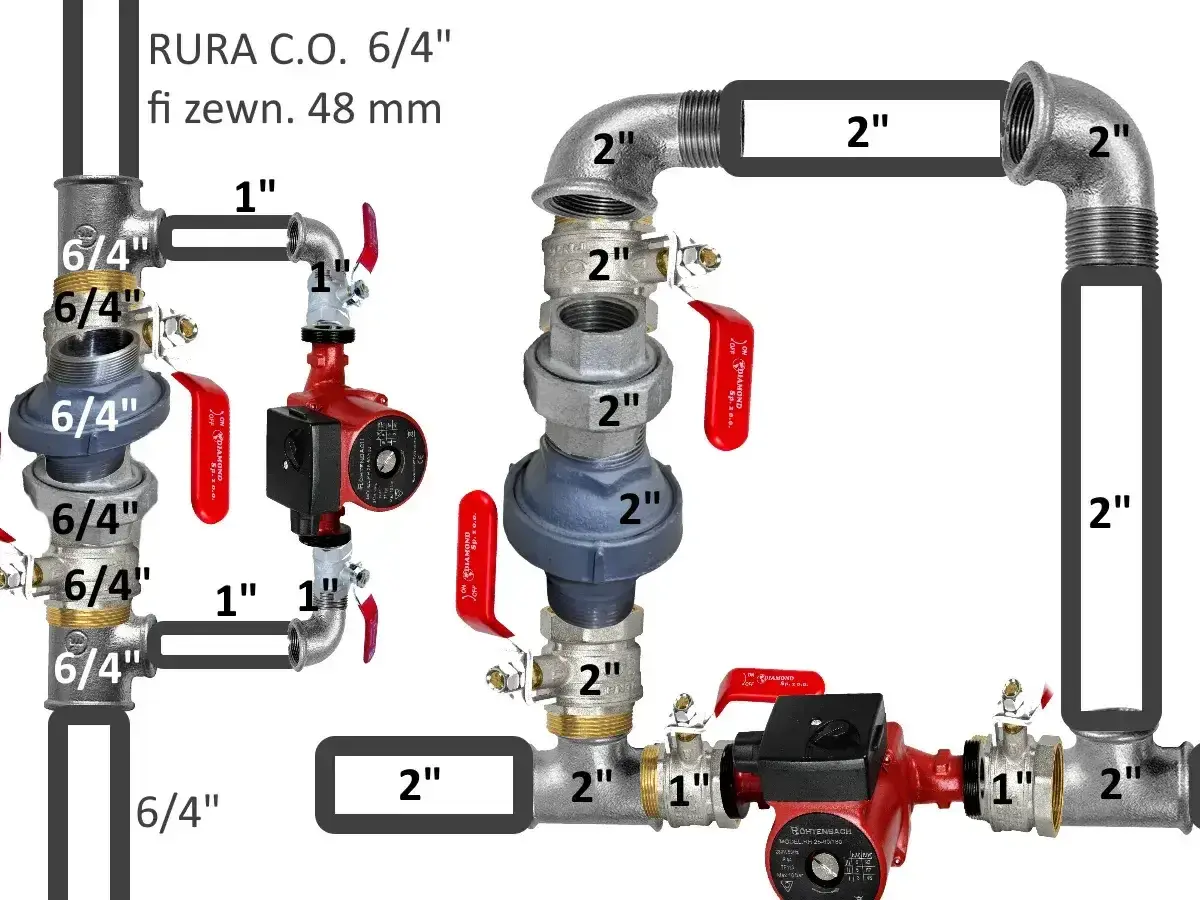

Najwygodniejszy układ zawiera zawór odcinający przed pompą i drugi za pompą. Dzięki temu można wyjąć urządzenie bez spuszczania wody z całej instalacji. Jeśli przewody są zanieczyszczone lub układ był długo eksploatowany, przed pompą montuje się filtr siatkowy, zwykle z koszem skierowanym w dół.
Pompa potrzebuje także miejsca na zdjęcie głowicy, dostęp do sterownika i bezpieczne poprowadzenie przewodu. Nie wciskam jej między rury „na siłę”. Naprężenia przenoszone z rurociągu na korpus mogą powodować nieszczelności, hałas i przedwczesne zużycie łożysk.
Montaż mechaniczny krok po kroku
Przed rozpoczęciem pracy wyłącz zasilanie kotła i pompy. Zamknij zawory odcinające, poczekaj aż instalacja ostygnie, a odcinek przeznaczony do demontażu pozbaw ciśnienia. Gorąca woda pod ciśnieniem jest jednym z najczęstszych powodów niebezpiecznych sytuacji przy wymianie pompy.- Sprawdź parametry pompy. Porównaj długość montażową, średnicę przyłączy, napięcie i zakres temperatury z wymaganiami instalacji.
- Odczytaj strzałkę na korpusie. Musi wskazywać kierunek przepływu zgodny ze schematem obiegu, a nie przypadkowo stronę kotła.
- Przygotuj rury. Usuń zabrudzenia, sprawdź stan gwintów i upewnij się, że rury są podparte niezależnie od pompy.
- Załóż nowe uszczelki. W połączeniach śrubunkowych stosuj uszczelki przeznaczone do temperatury i ciśnienia instalacji.
- Wstaw pompę bez naprężeń. Nie wyginaj rur, aby dopasować je do rozstawu urządzenia.
- Dokręć połączenia z wyczuciem. Nadmierna siła może zdeformować uszczelkę albo uszkodzić gwint. Moment dokręcania należy sprawdzić w instrukcji konkretnego modelu.
- Ustaw głowicę pompy. Skrzynka sterownicza nie powinna być skierowana w dół, ponieważ ewentualny wyciek może dostać się do elektroniki.
- Otwórz zawory dopiero po kontroli. Przed uruchomieniem sprawdź, czy oba zawory są otwarte i czy w korpusie nie ma widocznych nieszczelności.
W pompach z mokrym wirnikiem woda pełni również funkcję chłodzącą i smarującą. Z tego powodu nie wolno uruchamiać pompy na sucho, nawet na krótką chwilę. Jeżeli producent przewidział ręczne odpowietrzanie przez śrubę czołową, wykonaj je dokładnie według instrukcji, a nie metodą przypadkowego odkręcania elementów pod ciśnieniem.
Pozycja wału decyduje o trwałości urządzenia
Najważniejsza zasada brzmi prosto: wał silnika ma być poziomy. Sama rura może prowadzić pionowo lub poziomo, ale silnik nie powinien wisieć wałem pionowo ani być ustawiony wyraźnie poniżej płaszczyzny poziomej. W wielu modelach dopuszczalna tolerancja wynosi około 5 stopni, jednak zawsze rozstrzyga instrukcja konkretnej pompy.
Nie należy oceniać ustawienia po położeniu wyświetlacza. Właściwy punkt odniesienia stanowi oś wału silnika, która przebiega przez korpus pompy. Błędne ustawienie sprzyja gromadzeniu powietrza w komorze wirnika, zwiększa hałas i może skrócić żywotność łożysk ślizgowych.
Jak ustawić skrzynkę sterowniczą
Głowicę można zwykle obrócić tak, aby panel był czytelny i zabezpieczony przed wodą. Przed zmianą jej położenia trzeba odłączyć zasilanie i zamknąć zawory. Nie obracaj całej pompy na rurach, ponieważ może to poluzować połączenia i uszkodzić uszczelnienie między silnikiem a korpusem.
Izolacja cieplna może obejmować korpus pompy, ale nie powinna zasłaniać silnika, sterownika ani otworów wentylacyjnych, chyba że producent przewidział specjalną osłonę. Elektronika potrzebuje odprowadzania ciepła, a dostęp do panelu przydaje się podczas regulacji i diagnostyki.
Napełnienie, odpowietrzenie i pierwsze uruchomienie
Po zamontowaniu pompy napełniaj instalację powoli. Otwieraj odpowietrzniki w najwyższych punktach i kontroluj manometr. Nie podaję jednej uniwersalnej wartości ciśnienia, ponieważ zależy ona od wysokości budynku, rodzaju naczynia wzbiorczego, temperatury oraz instrukcji kotła.
Przed startem upewnij się, że pompa i przewody są całkowicie zalane wodą. Otwórz zawory odcinające, uruchom najniższy bieg lub łagodny tryb pracy i obserwuj instalację przez kilka minut. Krótkie odgłosy powietrza po pierwszym uruchomieniu są możliwe, ale stałe bulgotanie, metaliczne chrobotanie albo silne drgania wymagają przerwania pracy.
Po rozgrzaniu układu sprawdź połączenia śrubunkowe i ponownie odpowietrz grzejniki oraz rozdzielacz podłogówki. Spadek ciśnienia po odpowietrzeniu może być normalny, ale ciągłe uzupełnianie wody oznacza zwykle wyciek, problem z naczyniem przeponowym albo nieszczelny odpowietrznik.
Przeczytaj również: Kapie zawór bezpieczeństwa przy bojlerze? Sprawdź, co oznacza
Podłączenie elektryczne
Pompa musi być podłączona zgodnie ze schematem producenta i parametrami instalacji. Prace przy stałym obwodzie 230 V powinien wykonać elektryk z odpowiednimi uprawnieniami. Przewód nie może dotykać gorących elementów kotła ani rur, a jego prowadzenie powinno chronić go przed wilgocią i przypadkowym wyrwaniem.
Nie korzystaj z przypadkowego przedłużacza umieszczonego na podłodze kotłowni. Obwód zasilający powinien mieć zabezpieczenia dobrane do instalacji, a sposób sterowania pompą musi odpowiadać kotłowi, regulatorowi pokojowemu lub modułowi automatyki.
Błędy, które szybko wychodzą w codziennej pracy
| Błąd | Typowy objaw | Co sprawdzić |
|---|---|---|
| Odwrócony kierunek przepływu | Brak właściwego obiegu lub zimne grzejniki | Strzałkę na korpusie i schemat instalacji |
| Pionowe ustawienie wału | Hałas, drgania, szybkie zużycie pompy | Położenie osi silnika, nie samego panelu |
| Zamknięty zawór za pompą | Wzrost temperatury, brak przepływu, alarm | Otwarcie obu zaworów odcinających |
| Powietrze w korpusie | Bulgotanie, nierówna praca, słabe grzanie | Napełnienie, odpowietrzenie i ciśnienie instalacji |
| Brak filtra w zabrudzonym układzie | Zablokowanie wirnika lub spadek wydajności | Stan filtra i konieczność przepłukania instalacji |
| Naprężone rury | Przecieki przy śrubunkach i przenoszenie drgań | Podpory rur oraz swobodne dopasowanie połączeń |
| Skrzynka sterownicza skierowana w dół | Ryzyko zawilgocenia elektroniki | Obrót głowicy do pozycji zalecanej w instrukcji |
Z mojego doświadczenia najwięcej problemów powodują nie skomplikowane awarie, ale dwa drobiazgi: pompa zamontowana odwrotnie albo powietrze pozostawione w korpusie. Dlatego przed szukaniem usterki w elektronice zawsze sprawdzam strzałkę, zawory, zalanie i odpowietrzenie.
Nie ustawiaj pompy od razu na najwyższy bieg
Po uruchomieniu trzeba dobrać tryb pracy do instalacji. Pompa ustawiona na maksymalną wydajność może wprawdzie szybko przepchnąć wodę, ale często powoduje szum zaworów termostatycznych, niepotrzebne zużycie energii i nierówną pracę grzejników.
W obiegach grzejnikowych z zaworami termostatycznymi często stosuje się regulację ciśnienia proporcjonalnego. Ogrzewanie podłogowe z rozdzielaczem zwykle wymaga stabilniejszego ciśnienia, ale ostateczny wybór zależy od projektu i modelu pompy. Najlepsze ustawienie to najniższa wydajność, przy której wszystkie odbiorniki grzeją poprawnie i nie pojawiają się szumy.Jeśli pompa ma tryb automatyczny, można od niego zacząć, lecz nie traktowałbym go jako rozwiązania każdego problemu. Automatyka nie naprawi złego kierunku przepływu, zapowietrzenia, zapchanego filtra ani źle dobranej średnicy rur.
Jedna krótka kontrola przed zamknięciem kotłowni
- Strzałka na korpusie zgadza się z kierunkiem przepływu.
- Wał silnika jest ustawiony poziomo.
- Oba zawory są otwarte, a połączenia pozostają suche.
- Pompa została zalana i odpowietrzona.
- Skrzynka sterownicza nie jest skierowana w dół ani przykryta izolacją.
- Przewód elektryczny nie styka się z gorącymi elementami.
Jeżeli po tej kontroli pompa pracuje cicho, grzejniki nagrzewają się równomiernie, a ciśnienie pozostaje stabilne, montaż można uznać za wykonany poprawnie. Gdy mimo tego obieg nie działa, problem prawdopodobnie dotyczy doboru pompy, hydrauliki całego układu albo zabezpieczeń kotła, a nie samego urządzenia.
