Schemat podłączenia kotła Vaillant - co trzeba sprawdzić?

Artur Rutkowski 18 maja 2026

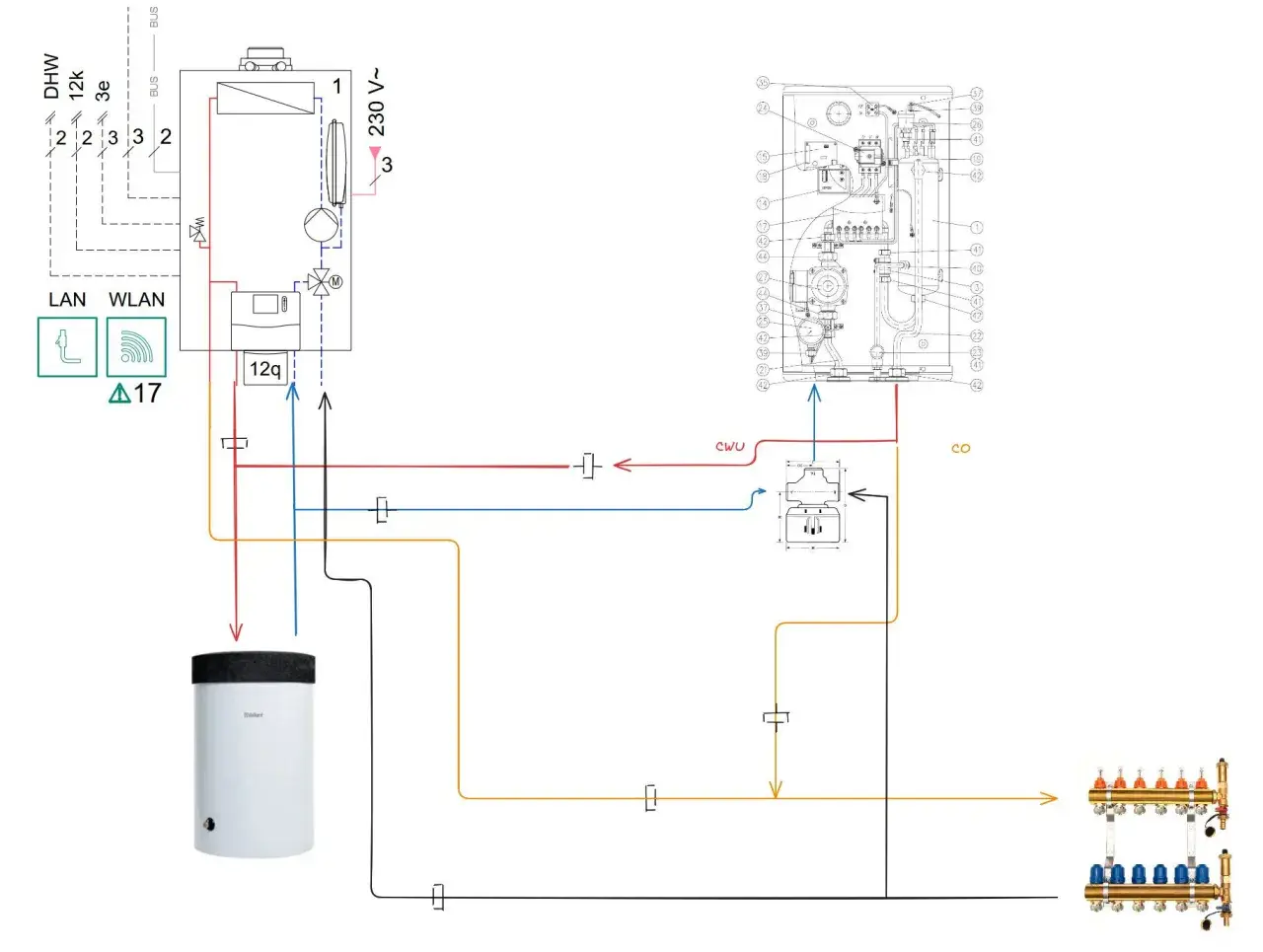

Schemat podłączenia pieca gazowego dwufunkcyjnego Vaillant z zasobnikiem CWU i rozdzielaczem CO.

Spis treści

Dobry schemat podłączenia kotła gazowego dwufunkcyjnego Vaillant musi pokazywać nie tylko rury centralnego ogrzewania, lecz także gaz, zimną i ciepłą wodę, przewód powietrzno-spalinowy, kondensat, zasilanie oraz sterowanie. Poniżej porządkuję te elementy, wskazuję różnice między wariantami urządzeń i pokazuję, które szczegóły trzeba sprawdzić w instrukcji konkretnego modelu.

Najważniejsze elementy poprawnego podłączenia kotła Vaillant

  • Pięć głównych przyłączy obejmuje zasilanie i powrót ogrzewania, gaz oraz zimną i ciepłą wodę użytkową.
  • Kondensat musi odpływać przez syfon i przewód odporny na działanie kwaśnej wody.
  • Przewód spalinowy dobiera się do modelu kotła i konkretnego systemu Vaillant, a nie na podstawie samej średnicy rury.
  • Zasilanie 230 V oraz sterownik eBUS podłącza się do osobnych, właściwie oznaczonych zacisków.
  • Montaż, próba szczelności i pierwsze uruchomienie należą do instalatora z odpowiednimi kwalifikacjami.

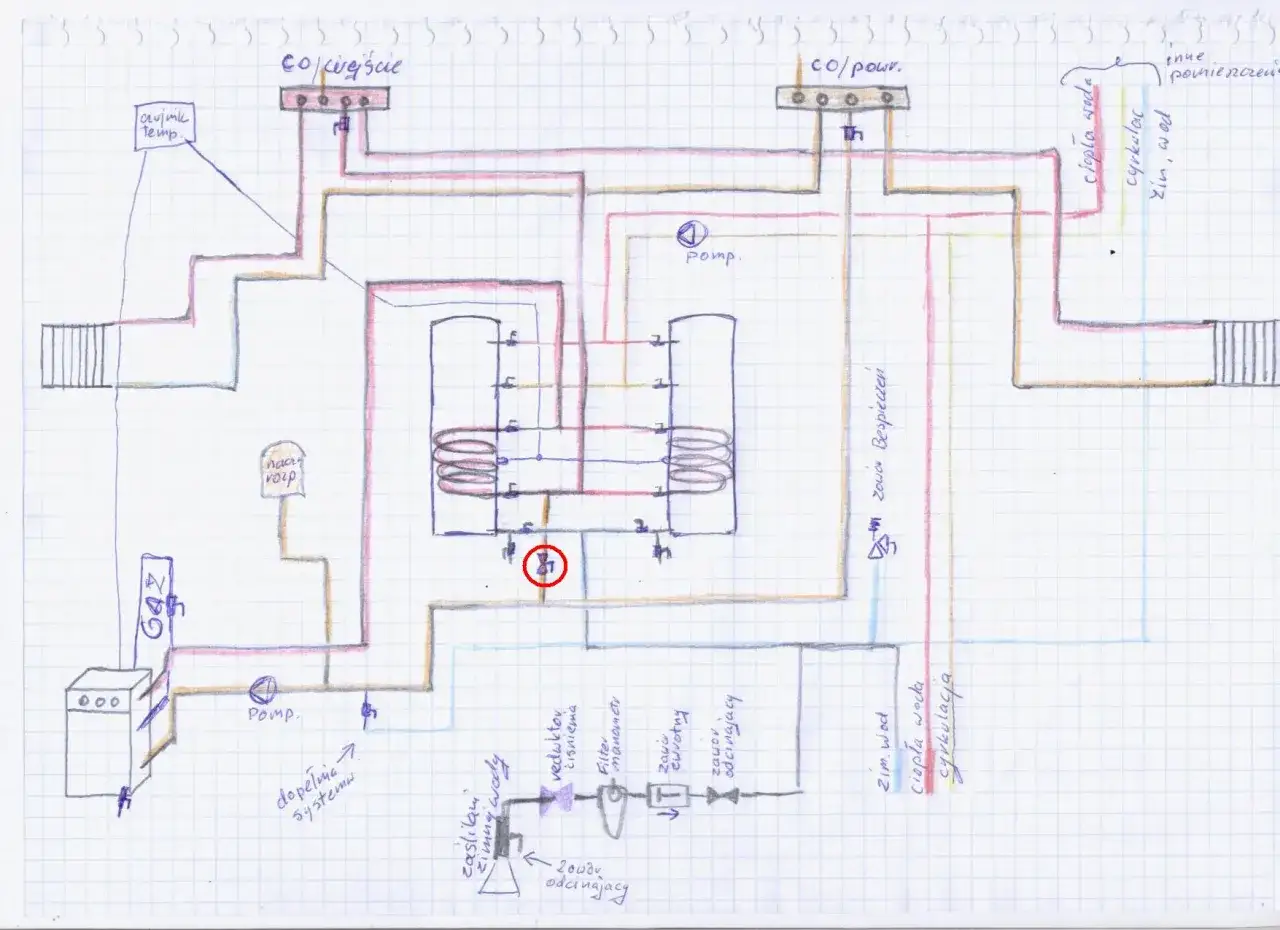

Schemat podłączenia pieca gazowego dwufunkcyjnego Vaillant. Ukazuje obieg CO, ciepłej wody użytkowej, pompę i zawór bezpieczeństwa.

Jak czytać schemat podłączenia pieca gazowego dwufunkcyjnego Vaillant

Najważniejsze jest rozróżnienie dwóch obiegów. Pierwszy odpowiada za ogrzewanie budynku, drugi za przygotowanie ciepłej wody użytkowej. Kocioł dwufunkcyjny przełącza się między nimi automatycznie, dlatego na rysunku często pojawia się wewnętrzny zawór trójdrogowy, pompa oraz wymiennik płytowy.

Instalacja gazowa → kurek odcinający → kocioł Vaillant

Zasilanie ogrzewania ← kocioł → grzejniki lub ogrzewanie podłogowe → powrót ogrzewania

Zimna woda → kocioł → ciepła woda użytkowa → punkty poboru

Powietrze i spaliny ↔ system powietrzno-spalinowy wyprowadzony na zewnątrz

Kondensat → syfon → odpływ kanalizacyjny z zachowaniem przerwy powietrznej

230 V i regulator → odpowiednie zaciski elektryczne kotła

Nie istnieje jeden uniwersalny rysunek pasujący do wszystkich urządzeń tej marki. Wersja VCW oznacza zwykle kocioł dwufunkcyjny, natomiast modele VC są przeznaczone do ogrzewania i mogą współpracować z osobnym zasobnikiem. Układ króćców, zaciski i dopuszczone przewody spalinowe trzeba zawsze porównać z instrukcją danego wariantu.

Które przyłącza trzeba rozpoznać przed montażem

W kotłach wiszących przyłącza znajdują się najczęściej w dolnej części urządzenia. Nie należy jednak sugerować się wyłącznie ich położeniem, ponieważ kolejność króćców może różnić się między seriami. Najbezpieczniej użyć szablonu montażowego producenta i oznaczyć każdą rurę przed zawieszeniem kotła.

Obieg Funkcja Przykładowe dane dla ecoTEC pro VCW 236/5-3
CO zasilanie Transportuje ogrzaną wodę do grzejników lub podłogówki Rura po stronie kotła 22 mm
CO powrót Doprowadza schłodzoną wodę z instalacji do kotła Rura po stronie kotła 22 mm
Gaz Zasila palnik Przyłącze po stronie urządzenia 15 mm
Zimna woda Doprowadza wodę do podgrzewania przepływowego Przyłącze G 3/4 cala
Ciepła woda Odprowadza podgrzaną wodę do baterii Przyłącze G 3/4 cala
Kondensat Odprowadza skropliny powstające podczas pracy kotła Przewód o średnicy minimum 19 mm

Podane w tabeli wartości dotyczą konkretnego modelu, więc nie należy przenosić ich bez sprawdzenia na przykład na ecoTEC plus lub starszy atmoTEC. W praktyce najwięcej problemów powoduje zamiana zasilania z powrotem CO. Kocioł może wtedy startować, ale będzie pracował niestabilnie, głośniej i z gorszą sprawnością.

Obieg centralnego ogrzewania

Na powrocie warto przewidzieć zawór odcinający, filtr siatkowy lub magnetyczny oraz miejsce umożliwiające czyszczenie instalacji. Przy modernizacji starego układu rozsądne jest wcześniejsze płukanie instalacji, ponieważ osady mogą zablokować wymiennik, pompę albo zawór przełączający.

Jeżeli instalacja jest duża, ma kilka obiegów lub ogrzewanie podłogowe, sam schemat podstawowy może nie wystarczyć. Potrzebne mogą być dodatkowe pompy, rozdzielacze, zawór mieszający albo sprzęgło hydrauliczne. Dobiera się je do przepływu i mocy instalacji, a nie tylko do mocy nominalnej kotła.

Przeczytaj również: Ile prądu zużywa mata grzewcza pod płytki?

Woda użytkowa i gaz

Woda zimna powinna być podłączona do właściwego króćca przez zawór odcinający. Na wyjściu ciepłej wody trzeba zachować kierunek przepływu i nie blokować zabezpieczeń przewidzianych przez producenta. W starszych instalacjach przydaje się także filtr na dopływie zimnej wody, szczególnie gdy woda zawiera dużo zanieczyszczeń.

Przewód gazowy musi mieć dopuszczony zawór odcinający, a po wykonaniu instalacji trzeba sprawdzić jego szczelność. Dla przykładowego ecoTEC pro instrukcja podaje ciśnienie robocze około 20 mbar dla gazu ziemnego i 37 mbar dla propanu, ale są to parametry konkretnego urządzenia i rodzaju paliwa. Nie wolno samodzielnie regulować armatury gazowej na podstawie przypadkowych wartości z internetu.

Spaliny i kondensat wymagają szczególnej uwagi

Kocioł kondensacyjny pobiera powietrze do spalania i odprowadza spaliny przez system powietrzno-spalinowy. W zależności od modelu oraz sposobu prowadzenia przewodu może być stosowany układ koncentryczny 60/100 mm lub 80/125 mm, ale sama średnica nie przesądza o poprawności montażu. Trzeba uwzględnić długość przewodu, liczbę kolan, zakończenie na zewnątrz i dopuszczenie konkretnego systemu.

W łazience lub innym wilgotnym pomieszczeniu urządzenie powinno korzystać z poboru powietrza z zewnątrz. Nie wolno traktować starego przewodu kominowego jako automatycznie odpowiedniego dla nowego kotła kondensacyjnego. Przed montażem instalator powinien ocenić jego stan i dobrać właściwy wkład lub kompletny system.

Kondensat ma kwaśny odczyn, w przykładowej instrukcji Vaillant podawany jako około pH 3,5-4,0. Przewód odpływowy powinien być wykonany z materiału odpornego na kwasy, poprowadzony ze spadkiem i zakończony przy syfonie odpływowym. Nie wolno łączyć go szczelnie z kanalizacją, ponieważ mogłoby to opróżnić syfon kotła i doprowadzić do przedostawania się spalin.

To jeden z tych szczegółów, który bywa pomijany, bo odpływ kondensatu wygląda niepozornie. Tymczasem jego błędne wykonanie może powodować zapach spalin, komunikaty o błędach, zamarzanie przewodu albo zalewanie kotłowni.

Jak podłączyć sterownik i zasilanie elektryczne

Kocioł wymaga zasilania 230 V / 50 Hz. W dokumentacji przykładowego ecoTEC pro przewidziano przyłącze stałe oraz wyłącznik z rozwarciem styków wynoszącym co najmniej 3 mm. Sposób wykonania obwodu, zabezpieczenie i ochronę przeciwporażeniową dobiera elektryk zgodnie z aktualnymi wymaganiami.

Sterownik Vaillant może komunikować się z kotłem przez magistralę eBUS. Jest to obwód niskonapięciowy, którego nie wolno mylić z zaciskami sieciowymi. Podanie napięcia 230 V na eBUS może uszkodzić płytę główną, dlatego przed podłączeniem trzeba sprawdzić oznaczenia na listwie oraz schemat przypisany do konkretnego modelu.

Przy prostym termostacie 24 V sposób podłączenia może być inny niż przy regulatorze pogodowym eBUS. W niektórych konfiguracjach trzeba usunąć fabryczny mostek, w innych pozostawić go zgodnie z instrukcją. Zasada, którą stosuję przy takich rozwiązaniach, jest prosta: nie kopiować położenia przewodów ze starego kotła, tylko podłączyć sterowanie według oznaczeń nowego urządzenia.

Co obejmuje prawidłowe pierwsze uruchomienie

Samo napełnienie instalacji wodą i włączenie kotła nie oznacza zakończenia montażu. Podczas uruchomienia trzeba sprawdzić między innymi szczelność gazu, wody i układu spalinowego, odpowietrzenie instalacji, ciśnienie w obiegu grzewczym oraz działanie ogrzewania i ciepłej wody.

  1. Sprawdzenie zgodności modelu kotła z rodzajem gazu i zastosowanym systemem spalinowym.
  2. Kontrola zaworów odcinających, filtrów, odpływu zaworu bezpieczeństwa i syfonu kondensatu.
  3. Napełnienie oraz odpowietrzenie instalacji grzewczej według dokumentacji urządzenia.
  4. Pomiar ciśnienia gazu i kontrola parametrów spalania analizatorem.
  5. Test ogrzewania, poboru ciepłej wody oraz komunikacji z regulatorem.
  6. Przekazanie użytkownikowi instrukcji obsługi i informacji o terminach przeglądów.

Producent przewiduje regularną kontrolę między innymi układu powietrzno-spalinowego, szczelności, czystości filtra wody i parametrów spalania. W praktyce coroczny przegląd jest rozsądniejszy niż czekanie na pierwszy poważny błąd, zwłaszcza gdy kocioł pracuje intensywnie lub zasila starszą instalację.

Prace przy gazie, spalaniu, instalacji elektrycznej i pierwszym uruchomieniu powinien wykonać uprawniony instalator. Schemat poglądowy pomaga zrozumieć układ, ale nie zastępuje instrukcji instalacji, projektu ani pomiarów odbiorowych.

Co sprawdzić przed zamknięciem zabudowy kotła

  • Zasilanie i powrót CO są podłączone do właściwych króćców i mają dostępne zawory serwisowe.
  • Gaz ma zawór odcinający, a przewód został sprawdzony pod kątem szczelności.
  • Zimna i ciepła woda nie zostały zamienione miejscami.
  • Syfon kondensatu jest napełniony, a odpływ nie jest połączony szczelnie z kanalizacją.
  • Przewód spalinowy odpowiada modelowi kotła i został zamontowany zgodnie z instrukcją systemu.
  • Regulator eBUS nie został podłączony do zacisków 230 V.
  • Przestrzeń serwisowa przed urządzeniem pozostaje dostępna.

Jeżeli te punkty się zgadzają, schemat jest spójny z typową instalacją kotła dwufunkcyjnego. Ostateczne decyzje dotyczące średnic, długości przewodów, zabezpieczeń i ustawień zawsze podejmuje instalator na podstawie tabliczki znamionowej oraz instrukcji konkretnego Vaillanta.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Podstawowy schemat obejmuje zasilanie i powrót centralnego ogrzewania, przyłącze gazu oraz zimną i ciepłą wodę użytkową. Trzeba uwzględnić także odpływ kondensatu, system powietrzno-spalinowy, zasilanie 230 V i sterowanie, na przykład przez magistralę eBUS.

Nie. Modele VCW są zwykle dwufunkcyjne, a modele VC przeznaczono do ogrzewania i mogą współpracować z osobnym zasobnikiem. Układ króćców, zaciski oraz dopuszczony system spalinowy należy sprawdzić w instrukcji konkretnego urządzenia i na szablonie montażowym producenta.

Kondensat o kwaśnym odczynie, w przykładowej instrukcji około pH 3,5-4,0, powinien odpływać przewodem odpornym na kwasy, poprowadzonym ze spadkiem przez syfon. Połączenie z kanalizacją nie może być szczelne, ponieważ mogłoby opróżnić syfon kotła i spowodować przedostawanie się spalin.

Kocioł wymaga zasilania 230 V / 50 Hz, a regulator eBUS podłącza się do osobnych zacisków niskonapięciowych. Nie wolno podawać napięcia sieciowego na eBUS. Przy prostym termostacie 24 V układ może wymagać innego podłączenia lub usunięcia fabrycznego mostka, zgodnie z instrukcją modelu.
