Nowy grzejnik nie będzie działał poprawnie, jeśli rury zostaną podłączone do niewłaściwej belki albo obiegi nie zostaną wyregulowane. Pytanie, jak podłączyć rozdzielacz do grzejników, dotyczy więc nie tylko samego skręcenia rur, lecz także doboru rozdzielacza, prowadzenia przewodów, próby szczelności i późniejszego ustawienia przepływów.
Poprawne podłączenie zaczyna się od dobrego planu instalacji
- Jeden obwód najczęściej zasila jeden grzejnik dwiema rurami: zasilaniem i powrotem.
- Belka zasilająca musi zostać połączona ze źródłem ciepła zgodnie z oznaczeniami producenta, a belka powrotna z przewodem powrotnym.
- Rury bez połączeń w posadzce ograniczają ryzyko przecieków i ułatwiają późniejszy serwis.
- Próba szczelności jest obowiązkowym etapem przed zakryciem rur tynkiem, wylewką lub zabudową.
- Regulacja przepływów decyduje o tym, czy wszystkie pomieszczenia będą ogrzewane równomiernie.
Najpierw wybierz właściwy rozdzielacz do instalacji
Rozdzielacz grzejnikowy składa się z dwóch belek. Jedna rozprowadza gorącą wodę do poszczególnych obiegów, druga zbiera schłodzoną wodę wracającą z grzejników. Najczęściej przyjmuje się, że jeden obwód odpowiada jednemu grzejnikowi, dzięki czemu każdy odbiornik można odciąć i regulować niezależnie.
Nie kupowałbym rozdzielacza wyłącznie na podstawie liczby króćców. Trzeba sprawdzić także średnicę przyłączy głównych, rodzaj złączek, sposób regulacji oraz miejsce montażu. Odejścia do grzejników często wykonuje się rurą 16 x 2 mm, ale średnice przewodów głównych, na przykład 20 lub 25 mm, powinny wynikać z projektu i sumarycznej mocy grzewczej.
| Wariant | Kiedy ma sens | Na co uważać |
|---|---|---|
| Rozdzielacz z zaworami odcinającymi | Typowa instalacja wyłącznie z grzejnikami | Przepływy trzeba ustawić osobno, często na zaworach powrotnych |
| Rozdzielacz z przepływomierzami | Instalacja wymagająca dokładniejszego równoważenia | Skala przepływomierza nie zastępuje obliczeń hydraulicznych |
| Rozdzielacz z grupą mieszającą | Układ łączący grzejniki z ogrzewaniem podłogowym | Niepotrzebny w prostym układzie grzejnikowym, a źle dobrany może ograniczać przepływ |
Przy samych grzejnikach nie trzeba automatycznie stosować grupy pompowej z mieszaczem. Jest ona potrzebna głównie wtedy, gdy część instalacji pracuje na niższej temperaturze, jak ogrzewanie podłogowe. W takim układzie podłogówki nie powinno się podłączać bezpośrednio do obiegu grzejnikowego.
Rozplanuj szafkę i przewody przed rozpoczęciem prac
Rozdzielacz najlepiej umieścić w dostępnym miejscu, zwykle w szafce podtynkowej lub natynkowej. Dobrze, jeśli znajduje się możliwie blisko środka obsługiwanej strefy, ponieważ krótsze przewody oznaczają mniejsze opory przepływu. Nie zabudowuj go na stałe za meblami ani płytą bez rewizji.
W praktyce często montuje się szafkę tak, aby jej dolna część znajdowała się około 30-50 cm nad gotową posadzką. Nie jest to jednak uniwersalny wymiar. Decydują konstrukcja szafki, promień gięcia rur, wysokość podejść i instrukcja konkretnego producenta.
Co powinno znaleźć się przy rozdzielaczu
- dwie belki o liczbie wyjść dopasowanej do liczby obiegów,
- zawory odcinające na zasilaniu i powrocie całego rozdzielacza,
- odpowietrzniki oraz zawory spustowo-napełniające,
- złączki dobrane do konkretnego typu i średnicy rury,
- uchwyty montażowe oraz szafka z dostępem serwisowym,
- zawory regulacyjne lub przepływomierze, jeśli przewiduje je projekt.
Każdy przewód warto oznaczyć jeszcze przed podłączeniem. Opis „salon zasilanie”, „salon powrót” czy „łazienka” zajmuje chwilę, a po kilku miesiącach oszczędza dużo czasu. Rury prowadzone w posadzce powinny mieć możliwie jednolity, ciągły odcinek. Ukrytych połączeń kompresyjnych lepiej unikać, a jeśli system dopuszcza połączenie pod zabudową, musi ono być wykonane zgodnie z instrukcją i mieć przewidzianą możliwość kontroli.
Przed zakupem sprawdź także, czy rury mają barierę antydyfuzyjną odpowiednią do instalacji grzewczych. Nie każda rura wodociągowa nadaje się do centralnego ogrzewania. Wymieszanie przypadkowych rur, złączek i profili zaciskania to jeden z prostszych sposobów na późniejszą nieszczelność.
Orientacyjnie wykonanie jednego punktu grzejnikowego w systemie rozdzielaczowym, razem z podejściem, materiałem i montażem grzejnika, może kosztować około 850-1400 zł. Cena zależy od regionu, długości tras, rodzaju grzejnika, konieczności kucia oraz tego, czy w kwocie ujęto szafkę, próbę szczelności i regulację.

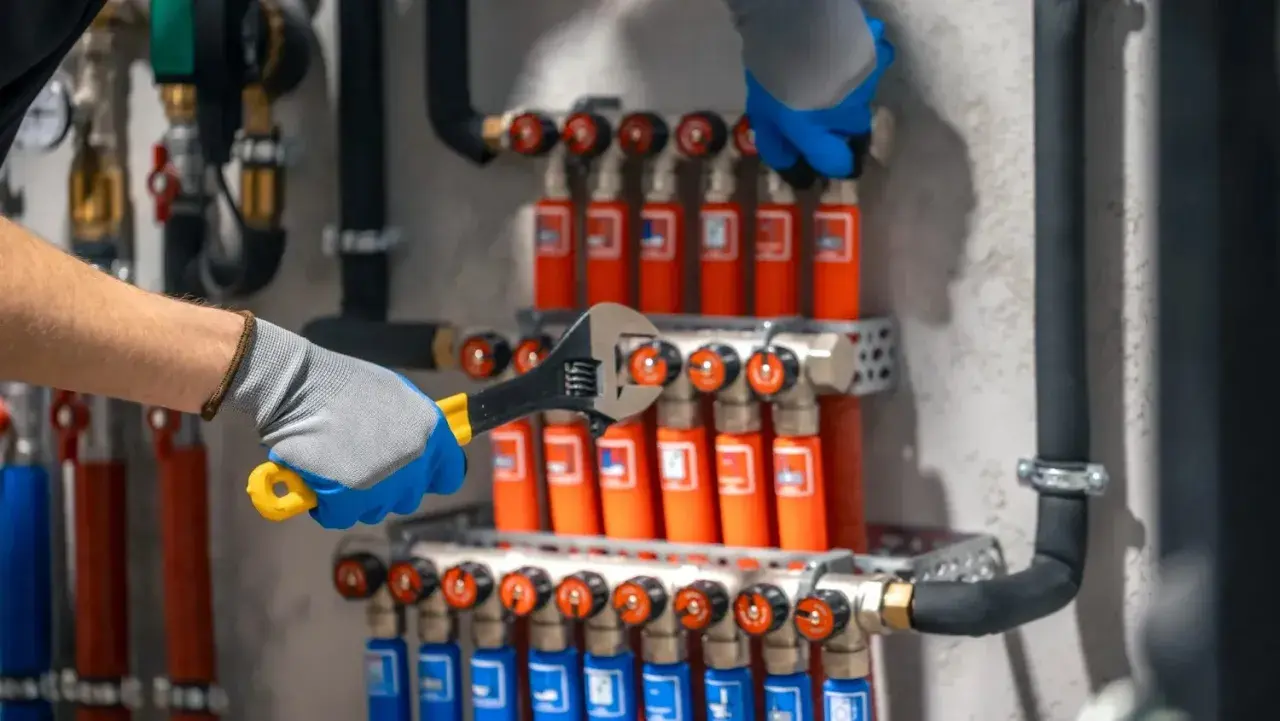

Podłączenie rozdzielacza krok po kroku
- Wyłącz źródło ciepła i poczekaj, aż instalacja ostygnie. Jeśli modernizujesz istniejące ogrzewanie, zamknij zawory i spuść wodę tylko z odcinka, przy którym pracujesz.
- Zamocuj rozdzielacz stabilnie w szafce. Belki powinny być ustawione zgodnie z instrukcją, a zawory i odpowietrzniki muszą pozostać dostępne.
- Podłącz przewód zasilający i powrotny. Zasilanie prowadzi się do belki oznaczonej jako zasilająca, a powrót do belki powrotnej. Nie zakładaj, że zawsze będzie to górna i dolna belka. Sprawdź symbole na korpusie oraz dokumentację.
- Podłącz poszczególne pary rur do odpowiednich wyjść. Jeden obieg powinien mieć własną rurę zasilającą i własną rurę powrotną prowadzoną do tego samego grzejnika.
- Wykonaj połączenia zgodnie z systemem. Przy rurach wielowarstwowych trzeba je przyciąć prostopadle, skalibrować i prawidłowo osadzić w złączce. Przy połączeniach zaciskanych używa się zaciskarki oraz właściwego profilu szczęk.
- Opisz wszystkie obiegi na belce i na planie instalacji. To ważne podczas regulacji, wymiany grzejnika i późniejszej diagnostyki.
- Przeprowadź płukanie oraz próbę szczelności przed zakryciem rur. Dopiero po pozytywnym wyniku można wykonywać wylewki, tynki lub zabudowę.
Najczęstsza pomyłka polega na podłączeniu zasilania do belki powrotnej. Sama instalacja może wtedy częściowo działać, ale regulacja staje się chaotyczna, a grzejniki mogą nagrzewać się nierówno. Kolor czerwony lub niebieski na otulinie pomaga, lecz nie zastępuje oznaczeń na rozdzielaczu.
Od rozdzielacza do konkretnego grzejnika
Sposób podłączenia przy grzejniku zależy od jego konstrukcji. Grzejnik dolnozasilany zwykle łączy się za pomocą zaworu zespolonego typu H. Taki element ma osobne kanały dla zasilania i powrotu, dlatego trzeba sprawdzić, który króciec jest przypisany do konkretnej strony.
W grzejniku z przyłączami bocznymi stosuje się zwykle osobny zawór termostatyczny na zasilaniu oraz zawór odcinająco-regulacyjny na powrocie. Głowica termostatyczna ogranicza dopływ wody po osiągnięciu zadanej temperatury, natomiast zawór na powrocie pomaga ustawić równowagę hydrauliczną.
Rury powinny dochodzić do grzejnika bez naprężeń i ostrych załamań. Przy przejściu przez ścianę warto zastosować tuleję ochronną, a końcówki rur ustawić tak, aby po zamontowaniu grzejnika nie były wyginane na siłę. Krzywo ustawiona rura często obciąża złączkę, nawet jeśli początkowo nie widać wycieku.
Nie łączyłbym kilku dużych grzejników na jednym obwodzie tylko po to, żeby kupić mniejszy rozdzielacz. Takie rozwiązanie może być dopuszczalne w konkretnym projekcie, ale zwykle utrudnia niezależne sterowanie i zwiększa wymagany przepływ w jednej pętli.
Napełnienie, próba szczelności i pierwsza regulacja
Po zakończeniu montażu nie otwieram wszystkich obiegów jednocześnie. Najpierw zamykam pozostałe pętle, przepuszczam wodę przez jeden obwód i czekam, aż z przewodu odpływowego znikną pęcherze powietrza. Potem zamykam odpowietrzony obieg i przechodzę do następnego.
Takie napełnianie pętla po pętli jest wolniejsze, ale znacznie skuteczniej usuwa powietrze. Po napełnieniu odpowietrza się także sam rozdzielacz, grzejniki oraz elementy znajdujące się przy źródle ciepła.
Próba ciśnieniowa
Próbę wykonuje się przed zakryciem przewodów, najlepiej wodą. Nie ma jednej wartości właściwej dla każdej instalacji. Ciśnienie i czas próby określa instrukcja systemu rur oraz projekt; w domowych instalacjach spotyka się często zakres około 4-6 bar, ale nie wolno przekroczyć dopuszczalnego ciśnienia najsłabszego elementu.
Po wykonaniu próby trzeba sprawdzić wszystkie złączki, zawory i połączenia przy grzejnikach. Sam fakt, że manometr nie pokazał natychmiastowego spadku, nie zwalnia z oględzin. Protokół z próby warto zachować, zwłaszcza gdy rury zostaną później zalane wylewką.
Przeczytaj również: Montaż grzałki do bojlera poziomego krok po kroku
Ustawienie przepływów
Po uruchomieniu źródła ciepła wszystkie grzejniki nie powinny być regulowane wyłącznie głowicami termostatycznymi. Najpierw ustawia się przepływy na rozdzielaczu lub zaworach regulacyjnych, a dopiero później koryguje temperaturę w pokojach.
| Objaw | Prawdopodobna przyczyna | Pierwsza kontrola |
|---|---|---|
| Jeden grzejnik jest zimny | Powietrze, zamknięty zawór albo pomylony obieg | Odpowietrznik, zawory i oznaczenie pary rur |
| Najbliższe grzejniki grzeją mocno, dalsze słabo | Brak równoważenia hydraulicznego | Ustawienia zaworów i przepływy na poszczególnych obiegach |
| Rury szumią | Za duży przepływ lub zbyt duża prędkość wody | Nastawy zaworów i praca pompy obiegowej |
| Ciśnienie spada po kilku dniach | Nieszczelność albo zapowietrzenie układu | Połączenia przy rozdzielaczu, grzejnikach i źródle ciepła |
Jeśli nie ma projektu z wartościami przepływów, regulację można rozpocząć od ustawień zbliżonych dla obiegów, a potem korygować je na podstawie temperatury pomieszczeń i różnicy temperatur między zasilaniem a powrotem. To rozwiązanie orientacyjne, nie zamiennik obliczeń dla dużego domu.
Błędy, które później kosztują najwięcej
Najdroższe pomyłki powstają zwykle nie przy samym skręcaniu rozdzielacza, lecz wcześniej, na etapie planowania. Zbyt krótka szafka, brak miejsca na odpowietrzenie albo przewody poprowadzone bez opisów utrudniają każdą późniejszą naprawę.
- Montowanie rozdzielacza bez dostępu serwisowego. Zawory muszą dać się zamknąć bez demontażu mebli.
- Łączenie przypadkowych systemów. Rura, złączka i rozdzielacz powinny być ze sobą kompatybilne.
- Brak próby przed zakryciem rur. Mały wyciek w posadzce szybko zmienia się w kosztowny remont.
- Podłączanie podłogówki bez mieszania. Ogrzewanie podłogowe wymaga niższej temperatury i często osobnej pompy.
- Ustawianie wszystkich zaworów jednakowo. Różne obwody mają różne długości i opory przepływu.
- Podłączanie do pionu w budynku wielorodzinnym bez uzgodnienia. Przed ingerencją w istniejącą instalację trzeba sprawdzić zasady obowiązujące we wspólnocie lub spółdzielni.
Jeżeli instalacja obejmuje kilka kondygnacji, duże odległości albo współpracuje z pompą ciepła, nie dobierałbym średnic i nastaw „na oko”. W takich przypadkach znaczenie ma całkowity przepływ, moc grzejników, wysokość podnoszenia pompy i temperatura pracy źródła.
Dobry rozdzielacz ułatwia serwis przez lata
Najlepszy efekt daje układ prosty do opisania: każda para rur ma swoje miejsce, każdy obieg można odciąć, a wszystkie połączenia pozostają dostępne. Dokładność montażu i regulacja znaczą więcej niż liczba dodatkowych elementów reklamowanych jako uniwersalne ulepszenia.
Przed zabudowaniem instalacji warto zrobić zdjęcia tras rur, zapisać średnice i zaznaczyć, który obieg zasila konkretne pomieszczenie. Taka dokumentacja przyda się przy wierceniu, wymianie grzejnika albo rozbudowie systemu.
Jeśli pojawia się konieczność ingerencji w kocioł gazowy, automatykę, instalację wspólną lub układ z pompą ciepła, sam montaż rur przy grzejniku nie wystarczy. Wtedy bezpieczniej zlecić dobór i uruchomienie instalatorowi, a własnoręcznie wykonać tylko prace, których zakres i szczelność można później jednoznacznie sprawdzić.
