Wybór sposobu połączenia rur decyduje o szczelności, trwałości i późniejszej bezawaryjności instalacji wodnej. Najważniejsze metody łączenia rur plastikowych obejmują zgrzewanie, klejenie, połączenia kielichowe, zaciskanie oraz specjalne złączki do rur PEX i PE. Poniżej wyjaśniam, czym różnią się te techniki, kiedy mają sens i jakie błędy najczęściej prowadzą do przecieków.
Rodzaj tworzywa przesądza o sposobie montażu
- PP-R najczęściej łączy się przez zgrzewanie mufowe.
- PVC-U stosuje się z klejem do PVC albo połączeniem kielichowym z uszczelką.
- PE wymaga zwykle zgrzewania doczołowego, elektrooporowego lub złączek mechanicznych.
- PEX i rury wielowarstwowe łączy się złączkami zaprasowywanymi, skręcanymi albo systemem ekspandowanym.
- Test szczelności trzeba wykonać przed zakryciem rur tynkiem, posadzką lub zabudową.
Najpierw rozpoznaj materiał, bo od niego zależy technika
Określenie „rura plastikowa” obejmuje kilka różnych materiałów. Polipropylen PP-R, PVC, polietylen PE oraz PEX mają inne właściwości i nie można łączyć ich według jednego przepisu. Sam wygląd rury często nie wystarcza, dlatego sprawdzam oznaczenia nadrukowane na jej powierzchni.
| Materiał | Typowe zastosowanie | Najczęstsze połączenie |
|---|---|---|
| PP-R | Zimna i ciepła woda, centralne ogrzewanie | Zgrzewanie mufowe |
| PVC-U | Zimna woda, kanalizacja, instalacje techniczne | Klejenie lub kielich z uszczelką |
| PE-HD | Przyłącza, instalacje zewnętrzne, woda zimna | Zgrzewanie elektrooporowe lub doczołowe |
| PEX i PE-RT | Woda użytkowa, ogrzewanie podłogowe | Złączki zaciskowe, press lub ekspandowane |
| PEX/AL/PEX | Woda i ogrzewanie w budynkach | Złączki skręcane albo zaprasowywane |
Nie należy mieszać elementów z przypadkowych systemów. Rura, kształtka i złączka powinny być przeznaczone do tego samego typu instalacji, a w praktyce najlepiej pochodzić od jednego producenta. Dotyczy to szczególnie rur wielowarstwowych, ponieważ różne profile złączek i szczęk zaciskowych nie zawsze są ze sobą kompatybilne.
Zgrzewanie PP-R tworzy jednolite połączenie

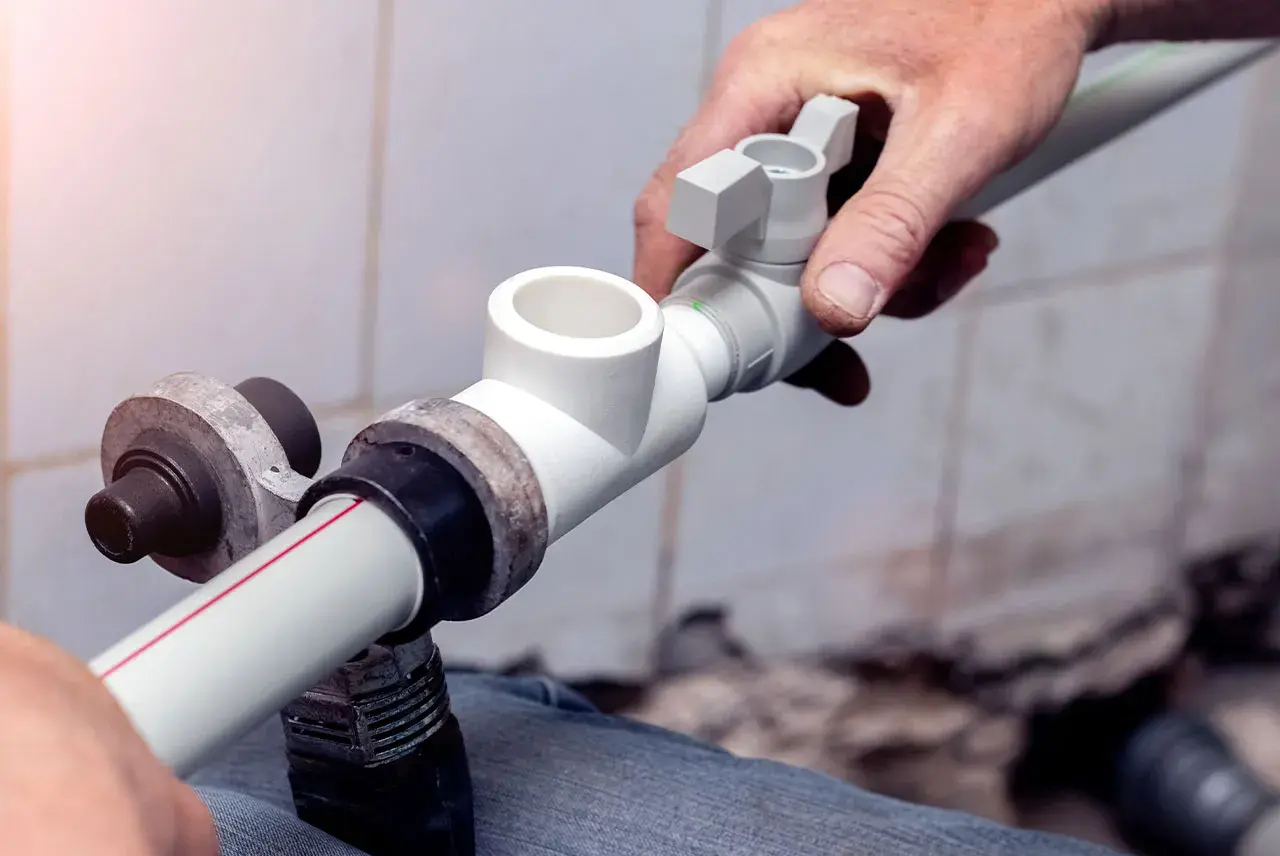

W instalacjach domowych z rur PP-R najczęściej stosuje się zgrzewanie polifuzyjne, nazywane też mufowym. Końcówkę rury i wnętrze kształtki podgrzewa się na odpowiednich końcówkach zgrzewarki, a potem łączy bez obracania. Po ostygnięciu powstaje jednolity fragment tworzywa.
Jak wykonać zgrzewanie krok po kroku
- Przytnij rurę prostopadle do jej osi.
- Usuń zadziory i oczyść powierzchnię z kurzu oraz tłuszczu.
- Przy rurze stabilizowanej aluminium usuń warstwę aluminium na głębokość wskazaną przez producenta.
- Zaznacz na rurze głębokość wsunięcia do kształtki.
- Podgrzej rurę i kształtkę na zgrzewarce, nie przekręcając ich.
- Połącz elementy osiowo i przytrzymaj przez czas wymagany dla danej średnicy.
- Pozostaw połączenie do ostygnięcia bez poruszania przewodem.
Typowa temperatura robocza zgrzewarki wynosi około 260°C, ale pierwszeństwo zawsze ma instrukcja konkretnego systemu. Dla popularnych średnic czasy nagrzewania często mieszczą się w przedziale od 5 do 24 sekund, a chłodzenie trwa zwykle od 2 do 8 minut.
| Średnica rury | Przykładowy czas nagrzewania | Orientacyjny czas chłodzenia |
|---|---|---|
| 20 mm | około 5 sekund | około 2 minut |
| 25 mm | około 7 sekund | około 2 minut |
| 32 mm | około 8 sekund | około 4 minut |
| 40 mm | około 12 sekund | około 4 minut |
| 50-63 mm | około 18-24 sekund | około 5-8 minut |
Najczęstszy błąd polega na zbyt głębokim wsunięciu rury. Powstający wewnątrz wałek tworzywa może zwęzić światło przewodu, ograniczyć przepływ i zwiększyć ryzyko hałasu. Równie problematyczne jest obracanie elementów po połączeniu, ponieważ osłabia strukturę świeżego zgrzewu.
PVC łączy się klejem albo kielichem z uszczelką
Rury PVC-U są sztywne i łatwe w obróbce, ale wymagają innej techniki niż PP-R. W instalacjach ciśnieniowych stosuje się zazwyczaj klejenie specjalnym preparatem do PVC. W kanalizacji częściej spotyka się kielichy z gumową uszczelką, które pozwalają na niewielkie ruchy rur podczas pracy instalacji.
Klejenie rur PVC
Końcówkę rury trzeba przyciąć prosto, sfazować i dokładnie oczyścić. Powierzchnie odtłuszcza się preparatem zalecanym przez producenta, nanosi cienką warstwę kleju na rurę i kielich, a potem szybko łączy elementy do oporu. Rury podczas wsuwania można lekko obrócić, ale po połączeniu nie należy ich już przestawiać.
Klej do PVC nie jest uniwersalnym uszczelniaczem. Silikon, klej montażowy ani popularny klej cyjanoakrylowy nie zastąpią preparatu przeznaczonego do danego tworzywa. Przy wodzie pitnej trzeba używać produktów dopuszczonych do takiego zastosowania i przestrzegać czasu wiązania podanego na opakowaniu.
Połączenia kielichowe w kanalizacji
W rurach kanalizacyjnych szczelność zapewnia gumowy pierścień umieszczony w kielichu. Przed wsunięciem rury należy oczyścić rowek i uszczelkę, a bosy koniec posmarować środkiem ułatwiającym montaż. Nie wciskam rury do samego końca bez pozostawienia niewielkiego luzu, ponieważ instalacja musi mieć możliwość kompensowania wydłużeń.
Połączenie kielichowe jest wygodne przy naprawach i rozbudowie instalacji. Nie nadaje się jednak do każdego systemu ciśnieniowego. Zawsze trzeba sprawdzić, czy dana rura i kształtka są przeznaczone do pracy pod ciśnieniem, czy tylko do odpływu grawitacyjnego.
PE, PEX i rury wielowarstwowe wymagają innych złączek

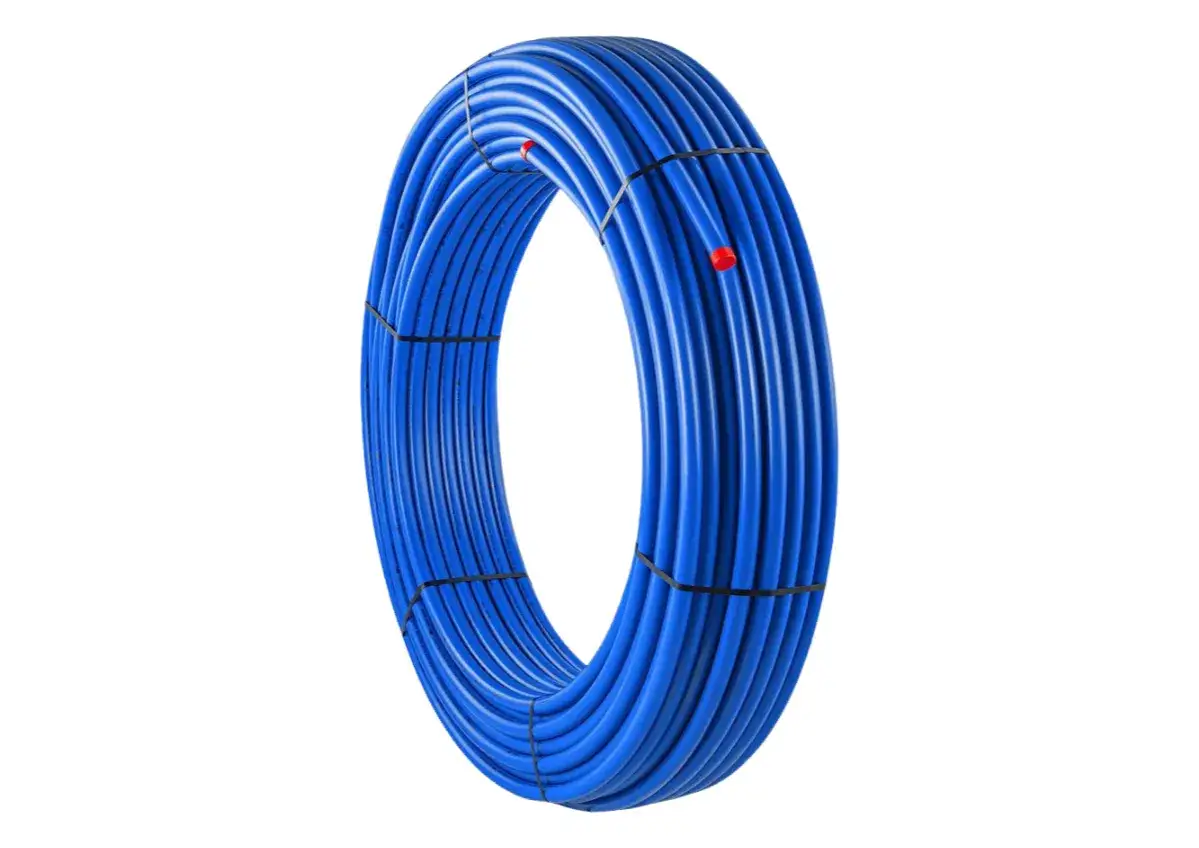

Rury z polietylenu PE-HD stosowane przy przyłączach i instalacjach zewnętrznych łączy się najczęściej przez zgrzewanie doczołowe lub elektrooporowe. Zgrzewanie doczołowe polega na podgrzaniu końców dwóch rur i dociśnięciu ich do siebie. W metodzie elektrooporowej prąd podgrzewa przewody umieszczone w specjalnej kształtce.
Elektrooporowe łączenie PE sprawdza się szczególnie w trudno dostępnych miejscach, przy naprawach i przyłączach. Wymaga jednak dokładnego oczyszczenia oraz sfrezowania powierzchni. Wilgoć, zabrudzenie albo przesunięcie rury w trakcie chłodzenia mogą zniszczyć zgrzew, nawet jeśli z zewnątrz wygląda poprawnie.
PEX i PE-RT
Rury PEX oraz PE-RT stosuje się w instalacjach wody użytkowej i ogrzewania. Łączy się je złączkami zaciskowymi, zaprasowywanymi albo systemami ekspandowanymi, w których koniec rury rozszerza się i nakłada na kształtkę.
W systemie press najważniejsze jest prostopadłe cięcie, kalibracja rury i wsunięcie jej na pełną głębokość. Zaciśnięcie niewłaściwą szczęką może dać połączenie, które początkowo nie przecieka, ale po kilku miesiącach zacznie tracić szczelność. Profil szczęki musi odpowiadać systemowi złączki, na przykład U, TH, H lub innemu wskazanemu przez producenta.
Przeczytaj również: Instalacja wodna w domu - jak zaplanować ją bez błędów?
Rury wielowarstwowe
Rury PEX/AL/PEX i PE-RT/AL/PE-RT mają aluminiową warstwę, która ogranicza rozszerzalność cieplną. Przed użyciem złączki trzeba je skalibrować i sfazować. Ten etap często jest pomijany przez osoby wykonujące instalację po raz pierwszy, a właśnie on decyduje o prawidłowym ułożeniu uszczelek.
Złączki skręcane są wygodne przy pojedynczych naprawach i krótkich odcinkach prowadzonych w miejscu dostępnym. Do instalacji ukrytych w ścianie lub posadzce częściej wybieram połączenia zaprasowywane zgodne z systemem, ponieważ nie wymagają okresowego dokręcania.
Najlepsza metoda zależy od miejsca i rodzaju instalacji
| Rozwiązanie | Największa zaleta | Ograniczenie | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| PP-R zgrzewany | Trwałe i szczelne połączenia | Wymaga zgrzewarki i miejsca na pracę | Nowa instalacja wody i CO |
| PVC klejone | Szybki montaż sztywnych przewodów | Wymaga właściwego kleju i wentylacji | Zimna woda i instalacje techniczne |
| Kielich z uszczelką | Łatwy demontaż i kompensacja ruchów | Nie do każdej instalacji ciśnieniowej | Kanalizacja i odpływy |
| PE elektrooporowe | Możliwość pracy w trudnym miejscu | Drogi sprzęt i wysoka wrażliwość na brud | Przyłącza oraz instalacje zewnętrzne |
| PEX lub wielowarstwowe press | Szybki montaż i mała liczba połączeń | Potrzebna prasa i właściwe szczęki | Woda użytkowa i ogrzewanie |
Do nowej instalacji wodnej w domu najczęściej wybiera się PP-R albo system wielowarstwowy. PP-R jest korzystny cenowo i dobrze znosi wysoką temperaturę, ale wymaga precyzji przy zgrzewaniu. Rury wielowarstwowe łatwiej prowadzić po łukach, a ich montaż przebiega szybko, jednak koszt złączek i narzędzi bywa wyższy.
Przy pojedynczej naprawie nie zawsze opłaca się kupować sprzęt. Zgrzewarkę do PP można zwykle wypożyczyć za kilkadziesiąt złotych za dobę, natomiast profesjonalna prasa do złączek może kosztować kilkaset złotych za dzień. Jeśli instalacja ma być schowana w ścianie, oszczędzanie na narzędziu jest złym miejscem do cięcia kosztów.
Zanim zamkniesz bruzdy, sprawdź te cztery rzeczy
Nawet dobra technika nie pomoże, jeśli rura jest naprężona, źle podparta albo połączenie wykonano na zabrudzonej powierzchni. Przed zakryciem instalacji oglądam każdy węzeł i sprawdzam, czy przewody mają możliwość pracy pod wpływem temperatury.
- Oś rur powinna być prosta, bez wymuszania kierunku na świeżym połączeniu.
- Uchwyty trzeba rozmieścić zgodnie z systemem i średnicą przewodu.
- Izolacja jest potrzebna szczególnie na przewodach ciepłej wody oraz zimnej wody prowadzonej w wilgotnych strefach.
- Próba szczelności musi odbyć się przed tynkowaniem, wylewką lub zamknięciem zabudowy.
Do typowych błędów należą także mieszanie rur różnych systemów, używanie tępego noża, brak kalibracji PEX, zbyt krótkie chłodzenie PP-R oraz stosowanie kleju bez odtłuszczenia PVC. Mały przeciek przy odkrytej instalacji jest prosty do usunięcia. Ten sam problem pod płytkami może oznaczać kucie, suszenie ściany i wymianę większego fragmentu przewodu.
Po wykonaniu próby instalację warto przepłukać, a przewody przeznaczone do wody pitnej pozostawić zgodnie z zaleceniami producenta i wymaganiami dla danego systemu. Najbezpieczniejsza zasada brzmi prosto: materiał, złączka, narzędzie i parametry muszą tworzyć jeden spójny system. To właśnie poprawne przygotowanie, a nie sama nazwa techniki, robi największą różnicę w trwałości instalacji.
