Gdy połączenie rury PEX zostanie wykonane niedokładnie, problem często pojawia się dopiero po zamknięciu ściany lub zalaniu posadzki. Dobre łączenie rur PEX wymaga więc nie tylko właściwej złączki, lecz także zgodności systemu, starannego przygotowania przewodu i próby szczelności. Poniżej pokazuję, kiedy wybrać złączki skręcane, zaprasowywane, zaciskowe lub ekspansyjne, jak wykonać montaż i których błędów nie warto ryzykować.
O trwałości połączenia decyduje zgodność systemu, poprawny montaż i próba szczelności
- Połączenia skręcane sprawdzają się głównie w miejscach dostępnych i łatwych do serwisowania.
- Złączki zaprasowywane są lepszym wyborem dla odcinków ukrytych w ścianie lub posadzce.
- Rura, kształtka i szczęki muszą należeć do kompatybilnego systemu.
- Przed zakryciem instalacji trzeba wykonać próbę ciśnieniową zgodnie z instrukcją producenta.
- Najczęstsze awarie powodują krzywo ucięta rura, zły profil zacisku i brak kontroli po montażu.
Jakie połączenia rur PEX sprawdzają się w domu
W instalacjach wodnych spotyka się kilka sposobów montażu, ale w praktyce najczęściej wybiera się system skręcany albo zaprasowywany. Występują też złączki wciskane oraz połączenia ekspansyjne, jednak zwykle są one związane z konkretną marką rur i wymagają dedykowanych narzędzi.
| Metoda | Jak działa | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Skręcana | Nakrętka i pierścień dociskają rurę na korpusie złączki. | Rozdzielacze, szafki, przyłącza armatury i miejsca dostępne. | Nie powinna być zamykana na stałe w ścianie ani pod posadzką. |
| Zaprasowywana | Tuleja zostaje trwale odkształcona przez szczęki zaciskarki. | Nowe instalacje, odcinki ukryte i większa liczba połączeń. | Potrzebna jest właściwa zaciskarka i profil szczęk. |
| Ekspansyjna | Koniec rury jest rozszerzany, a następnie nasuwany na króciec złączki. | Systemy przeznaczone do rur PEX-a, szczególnie instalacje rozdzielaczowe. | Wymaga dedykowanego narzędzia i elementów jednego systemu. |
| Wciskana | Rura zostaje wsunięta w złączkę z uszczelnieniem i pierścieniem blokującym. | Szybkie naprawy i wybrane instalacje prowadzone natynkowo. | Trzeba dokładnie sprawdzić dopuszczenie do konkretnej instalacji. |
Złączka skręcana jest wygodna, ale wymaga dostępu
W wariancie skręcanym rurę nakłada się na króciec, a pierścień i nakrętka dociskają ją do korpusu. To rozwiązanie jest proste i pozwala później rozłączyć połączenie, dlatego dobrze pasuje do szafki rozdzielacza lub podłączenia baterii.
Nie traktowałbym jednak możliwości rozkręcenia jako uniwersalnej zalety. Jeśli złączka znajdzie się pod tynkiem, jej późniejsza kontrola będzie praktycznie niemożliwa, a okresowe dokręcanie nie powinno być elementem planu dla prawidłowo wykonanej instalacji.

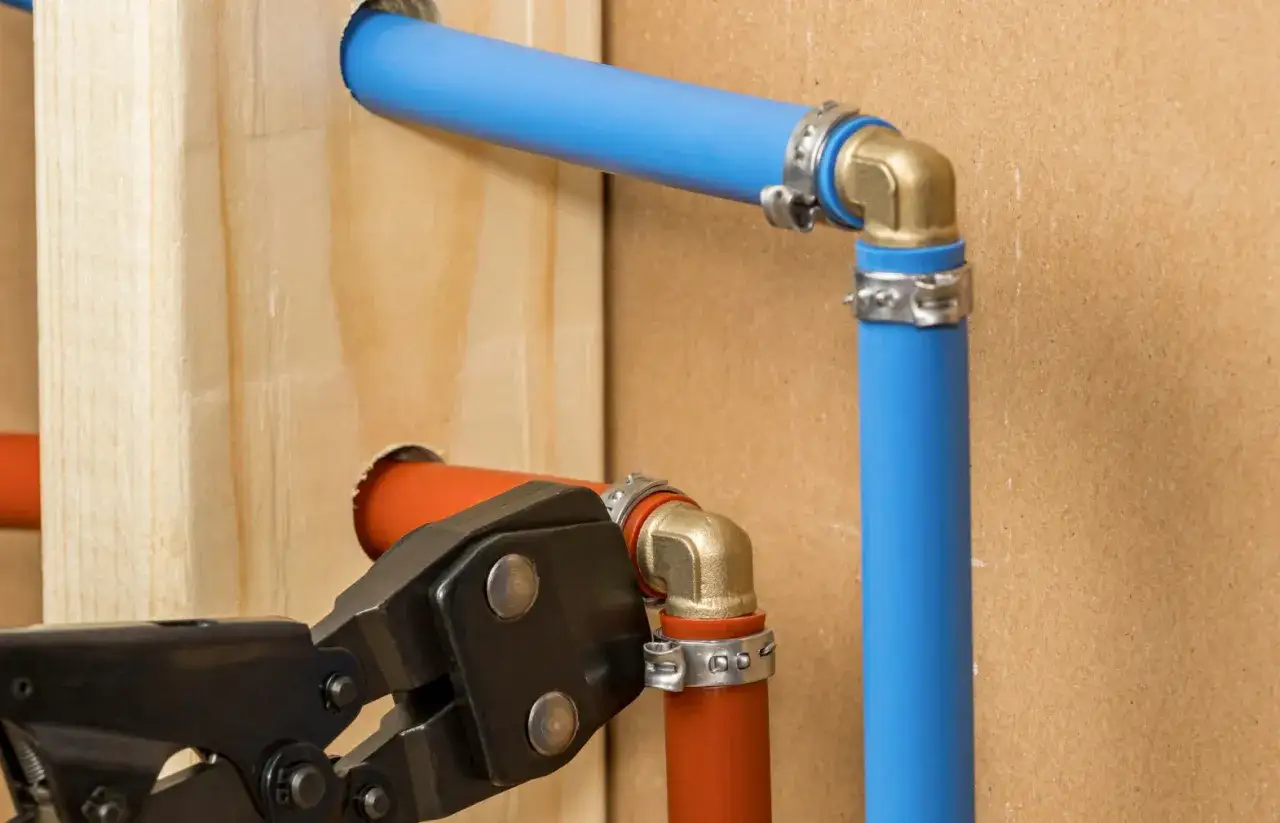

Zaprasowanie daje trwałe połączenie
W złączce zaprasowywanej rura zostaje nasunięta na króciec, a metalowa lub tworzywowa tuleja jest zaciskana odpowiednimi szczękami. Prawidłowo wykonane połączenie jest nierozłączne i gotowe do próby ciśnieniowej, dlatego ten sposób często wybiera się dla instalacji prowadzonej w bruzdach i warstwach podłogi.
W języku fachowym „zaciskanie” i „zaprasowywanie” bywają używane zamiennie, choć mogą oznaczać różne konstrukcje. Przed zakupem trzeba sprawdzić, czy producent mówi o złączce skręcanej, zaciskanej osiowo, zaprasowywanej radialnie czy ekspansyjnej.
Jak dobrać złączkę, rurę i narzędzia
Najważniejsza zasada brzmi prosto: nie dobieram złączki wyłącznie po średnicy rury. Liczy się również grubość ścianki, rodzaj materiału, sposób uszczelnienia oraz system montażowy wskazany przez producenta.
Rura PEX jednorodna nie jest tym samym co PEX/AL/PEX, czyli rura wielowarstwowa z wkładką aluminiową. Oba produkty mogą mieć średnicę 16 mm, ale wymagają innych złączek i innego przygotowania końca przewodu. Złączka do rury wielowarstwowej nie powinna być automatycznie stosowana do zwykłego PEX-u.
Sprawdź cztery oznaczenia
- Średnica i grubość ścianki, na przykład 16 x 2,0 mm albo 20 x 2,0 mm.
- Rodzaj rury, czyli PEX-a, PEX-b, PEX-c, PE-RT lub PEX/AL/PEX.
- Typ złączki, który musi odpowiadać wybranej metodzie montażu.
- Profil szczęk, na przykład TH, U, H lub profil firmowy wskazany w instrukcji.
Oznaczenie TH albo U nie jest dekoracją na narzędziu. Informuje o kształcie szczęk i sposobie odkształcenia tulei. Nie każda szczęka pasuje do każdej złączki, nawet gdy mechanicznie da się ją założyć na zaciskarkę.
Przy instalacji wody pitnej wybieram elementy przeznaczone do kontaktu z wodą użytkową i pochodzące z jednego, sprawdzonego systemu. Tańsze mieszanie rur, pierścieni i kształtek różnych producentów może wyglądać rozsądnie przy zakupie, ale utrudnia ocenę trwałości oraz późniejsze reklamacje.
Jak wykonać połączenie krok po kroku
Najwięcej błędów powstaje nie podczas samego zaciskania, lecz chwilę wcześniej. Rura powinna być odcięta prostopadle, bez zgniecenia i bez głębokich rys. Do cięcia używam obcinaka przeznaczonego do rur z tworzywa, a nie piłki do metalu.
Przygotowanie końca rury
- Odmierz potrzebny odcinek i wykonaj równe cięcie pod kątem 90 stopni.
- Usuń zabrudzenia i sprawdź, czy na końcu nie ma zadziorów ani spłaszczeń.
- W przypadku rury wielowarstwowej użyj kalibratora i fazownika, jeśli wymaga tego instrukcja systemu.
- Załóż nakrętkę oraz pierścień przy złączce skręcanej albo przygotuj tuleję przy połączeniu zaprasowywanym.
- Wsuń rurę do oporu na króciec. W złączkach z okienkiem kontrolnym sprawdź, czy przewód jest widoczny w każdym otworze.
Przy złączce skręcanej nakrętkę dokręcam najpierw ręcznie, a potem kluczem zgodnie z zaleceniem producenta. Taśma teflonowa nie uszczelnia nakrętki zaciskowej, ponieważ szczelność powstaje na pierścieniu i powierzchni króćca. Taśmę lub nić stosuje się wyłącznie tam, gdzie uszczelniany jest odpowiedni gwint.
Zaprasowywanie wymaga kontroli ustawienia
Szczęki powinny obejmować tuleję we właściwym miejscu, a zaciskarka musi wykonać pełny cykl. Po zaprasowaniu sprawdzam, czy tuleja ma równy ślad zacisku, rura nie wysunęła się z oznaczonej pozycji, a złączka nie została przekrzywiona.
Jeżeli zaciskarka nie domknęła się prawidłowo albo szczęki były założone krzywo, nie poprawiam połączenia „na oko”. W większości systemów trzeba odciąć złączkę i wykonać nowe połączenie, zachowując minimalny odcinek rury wymagany przez producenta.
Nie zapominaj o prowadzeniu przewodów
Rura PEX może pracować pod wpływem temperatury, dlatego nie powinna być naprężona przy złączce. Trzeba zachować wymagany promień gięcia, użyć odpowiednich uchwytów i zostawić miejsce na kompensację wydłużeń, szczególnie przy ciepłej wodzie.
W praktyce największą różnicę robią drobiazgi. Ochronna peszla lub otulina przy przejściu przez przegrodę ogranicza tarcie, a stabilne mocowanie zapobiega przenoszeniu naprężeń na kształtkę.
PEX skręcany czy zaprasowywany
Obie metody mogą działać bezproblemowo, ale nie służą dokładnie do tego samego. Ja przyjmuję prostą regułę: skręcane stosuję tam, gdzie połączenie pozostanie dostępne, a zaprasowywane tam, gdzie instalacja ma zostać zamknięta.
| Kryterium | System skręcany | System zaprasowywany |
|---|---|---|
| Montaż | Łatwiejszy dla początkującego, wymaga kluczy. | Wymaga zaciskarki i właściwych szczęk. |
| Serwis | Można rozłączyć i wymienić element. | Połączenie jest trwałe, zwykle wymienia się całą złączkę. |
| Połączenie ukryte | Rozwiązanie ryzykowne i zwykle niedopuszczane przez system. | Najczęściej właściwy wybór, jeśli producent to dopuszcza. |
| Koszt elementu | Zwykle około 8-25 zł za prostą złączkę. | Zwykle około 10-40 zł, zależnie od materiału i marki. |
| Koszt narzędzi | Podstawowe klucze wystarczą. | Ręczna zaciskarka kosztuje często kilkaset złotych, a elektronarzędzie od około 1500 zł wzwyż. |
Ceny są orientacyjne i dotyczą typowych elementów detalicznych w Polsce. Przy kilku połączeniach bardziej opłaca się wypożyczyć zaciskarkę, zwykle za kilkadziesiąt do około 150 zł za dobę, niż kupować narzędzie, którego później nie użyjemy.
Nie kierowałbym się wyłącznie ceną. W instalacji prowadzonej w domu jednorodzinnym oszczędność kilku złotych na kształtce jest niewielka w porównaniu z kosztem odkucia posadzki po nieszczelności.
Próba szczelności i błędy, które wracają po remoncie
Po wykonaniu wszystkich połączeń instalację trzeba przepłukać, odpowietrzyć i sprawdzić przed zakryciem. Test wykonuje się przy odsłoniętych złączkach, ponieważ sama obserwacja manometru nie zastąpi kontroli wizualnej.
W wielu wytycznych dla instalacji wody zimnej i ciepłej spotyka się próbę na poziomie 1,5-krotności najwyższego ciśnienia roboczego, nie mniej niż 10 barów. Nie jest to jednak wartość, którą należy bezmyślnie stosować do każdego systemu. Ostateczne ciśnienie, czas badania i sposób oceny trzeba przyjąć z projektu oraz instrukcji konkretnego producenta, uwzględniając najsłabszy element instalacji.
Przy próbie wodnej układ powinien być całkowicie napełniony i odpowietrzony. Jeśli korzysta się ze sprężonego powietrza, trzeba zachować szczególną ostrożność, ponieważ zgromadzona energia jest znacznie większa niż przy próbie wodą. Nie podnoszę ciśnienia ponad dopuszczalne dla systemu tylko po to, aby szybciej znaleźć błąd.
Przeczytaj również: Jaka rura do przyłącza wodociągowego? PE100, średnica i montaż
Najczęstsze błędy montażowe
- Użycie złączki do innego typu rury lub innej grubości ścianki.
- Zaciskanie profilem szczęk niezgodnym z instrukcją.
- Wciśnięcie rury zbyt płytko albo bez sprawdzenia pozycji kontrolnej.
- Zaprasowanie tulei na zabrudzonej, porysowanej lub zdeformowanej rurze.
- Zakrycie połączeń przed próbą szczelności.
- Umieszczenie złączki skręcanej w miejscu, do którego nie będzie dostępu.
- Zbyt mocne gięcie rury tuż przy kształtce.
- Próba uszczelnienia nakrętki zaciskowej taśmą zamiast prawidłowego osadzenia rury.
Jeśli podczas próby pojawi się przeciek, nie wystarczy dociągnąć każdej nakrętki „jeszcze trochę”. Trzeba ustalić przyczynę, rozebrać połączenie skręcane lub wyciąć wadliwą złączkę zaprasowywaną, a potem powtórzyć badanie całego odcinka.
Co zrobiłbym przed zamknięciem instalacji w ścianie
Przed zabudowaniem rur sprawdziłbym oznaczenia na przewodzie, zgodność wszystkich kształtek i poprawność każdego zacisku. Zrobiłbym też zdjęcia przebiegu instalacji z widocznymi punktami stałymi, odległościami i połączeniami. Taka dokumentacja bardzo pomaga przy późniejszym wierceniu lub remoncie.
Do prostego, dostępnego podłączenia można wybrać system skręcany. Przy nowej instalacji wodnej prowadzonej pod tynkiem lub w posadzce bezpieczniejszym wyborem będzie zwykle kompatybilny system zaprasowywany albo ekspansyjny, zamontowany zgodnie z instrukcją i sprawdzony próbą ciśnieniową.
Najważniejsza nie jest sama nazwa technologii, lecz powtarzalność montażu. Równe cięcie, właściwa złączka, poprawne narzędzie i test przed zakryciem robią dla trwałości instalacji znacznie więcej niż efektowny opis na opakowaniu.
