Cyrkulacja ciepłej wody - schemat, pompa i koszty

Gdy po odkręceniu kranu trzeba długo spuszczać zimną wodę, problemem zwykle nie jest sam podgrzewacz, lecz brak dobrze zaprojektowanego obiegu powrotnego. Poniżej pokazuję, jak czytać schemat cyrkulacji ciepłej wody, gdzie umieścić pompę i zawory, jakie rozwiązanie wybrać przy nowej oraz istniejącej instalacji oraz ile może kosztować wykonanie takiego układu.

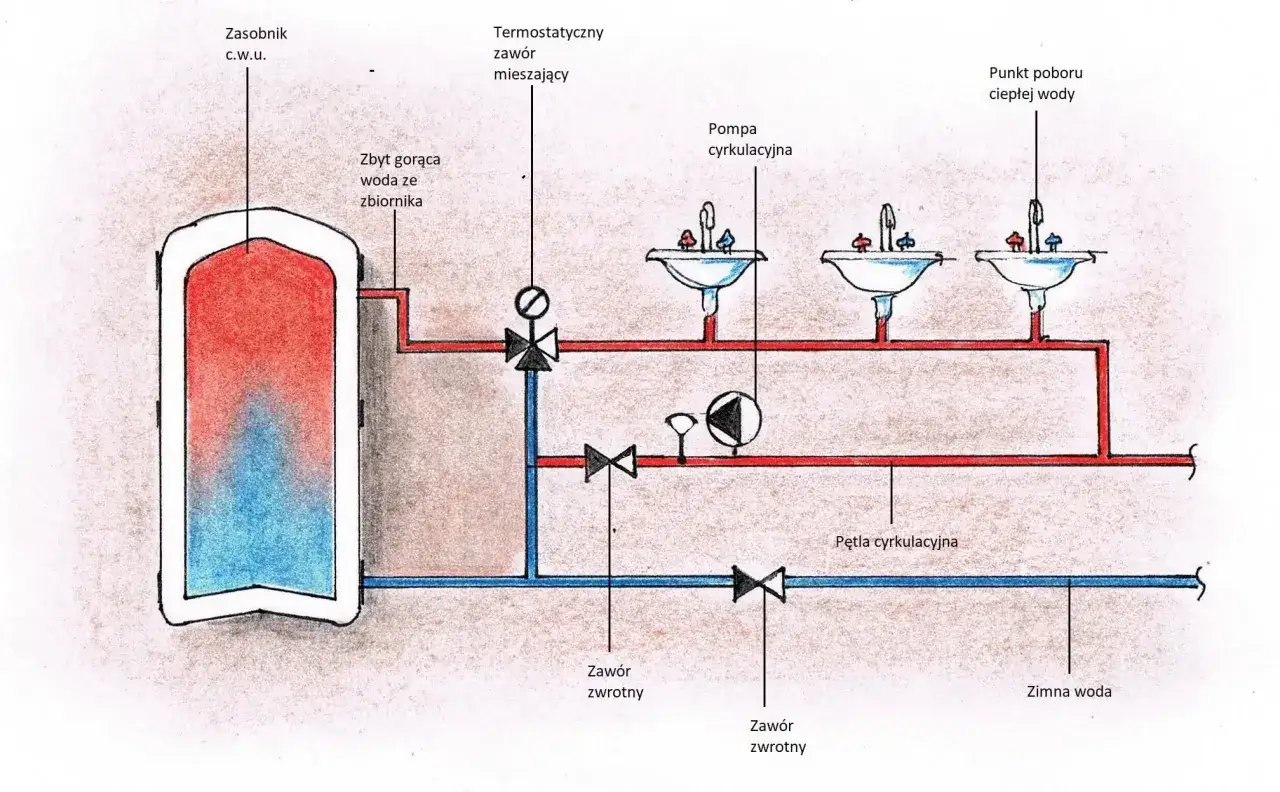

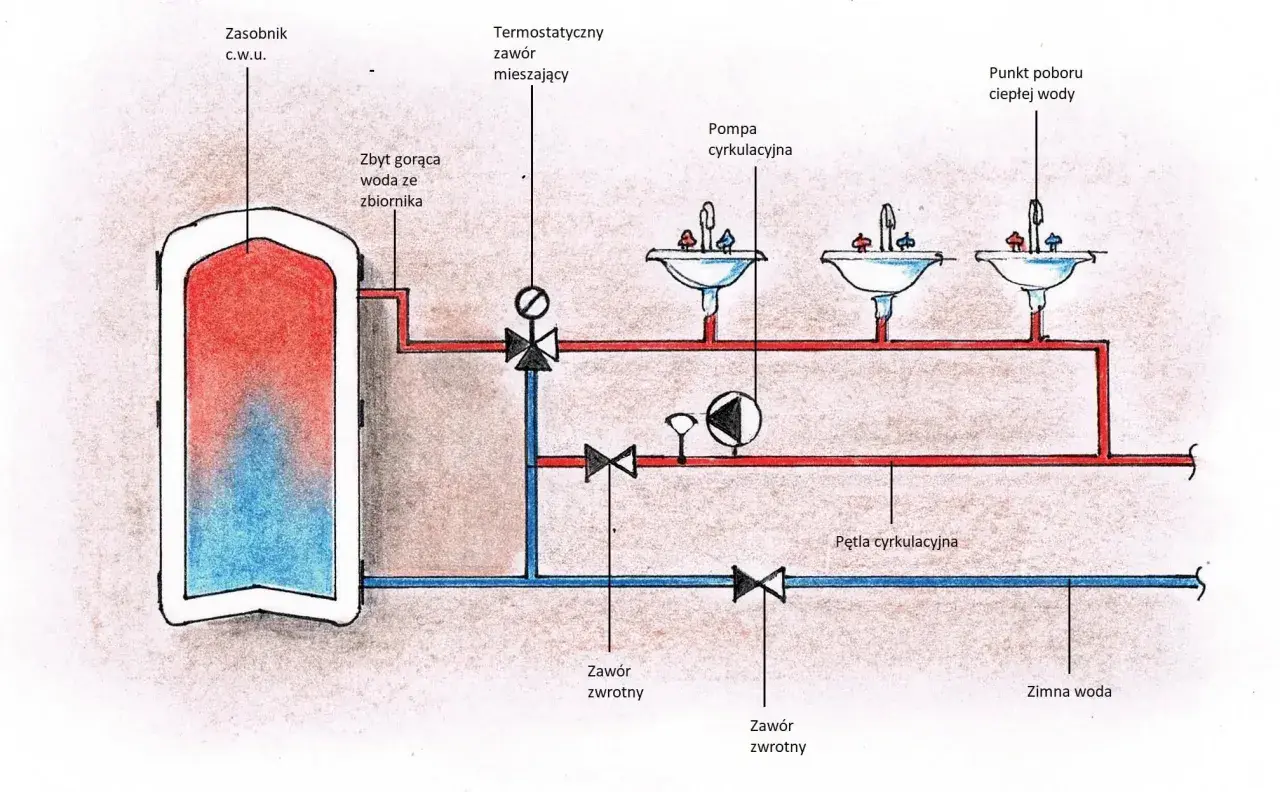

Schemat cyrkulacji ciepłej wody od zasobnika do kranu

W najprostszym układzie zasobnik przygotowuje ciepłą wodę, która płynie przewodem zasilającym do baterii w kuchni, łazience i pomieszczeniu gospodarczym. Od najdalszego punktu instalacji wraca osobną rurą do zasobnika. Pompa wymusza ten przepływ, dzięki czemu po odkręceniu kranu ciepła woda pojawia się znacznie szybciej.

          ┌──────────────────────────────┐
          │        ZASOBNIK CWU          │
          │                              │
 zimna ──▶│ dopływ                  pobór│──▶ przewód ciepłej wody
 woda     │                              │       ├──▶ kuchnia
          │ powrót cyrkulacji            │       ├──▶ łazienka
          └──────────────▲───────────────┘       └──▶ najdalszy punkt
                         │                                  │
                         │                                  │
                 zawór zwrotny                              │
                         ▲                                  │
                    pompa CWU                               │
                         ▲                                  │
                         └──────── rura powrotna ◀──────────┘


Na rysunku trzeba odróżnić trzy przewody. Pierwszy doprowadza zimną wodę do zasobnika, drugi rozprowadza podgrzaną wodę do punktów poboru, a trzeci, czyli powrót cyrkulacji, zamyka obieg. Woda nie krąży przez same baterie. Płynie przewodem zasilającym aż do końca pętli, a potem wraca osobną rurą.

Pompa powinna tłoczyć wodę w stronę zasobnika. Strzałka na korpusie urządzenia musi odpowiadać rzeczywistemu kierunkowi przepływu. Odwrócenie pompy to jeden z częstszych błędów, przez który urządzenie pracuje, ale instalacja nadal długo czeka na ciepłą wodę.

Dlaczego powrót prowadzi się od najdalszego punktu

Jeżeli rura powrotna zostanie podłączona zbyt blisko zasobnika, dalsza część instalacji pozostanie wychłodzona. Pompa będzie krążyć wodą w krótkiej pętli, a użytkownik przy umywalce na piętrze nadal będzie czekał. W praktyce dobrze zaprojektowany powrót powinien obejmować najdłuższy odcinek przewodu ciepłej wody, szczególnie ten obsługujący łazienkę lub kuchnię najbardziej oddaloną od źródła.

Elementy, bez których pętla nie działa poprawnie

Sam przewód powrotny nie wystarczy. Typowy układ wymaga pompy, zaworów odcinających, zaworu zwrotnego oraz poprawnie wykonanego przyłącza do zasobnika. W rozbudowanych instalacjach dochodzą zawory regulacyjne, termometr lub czujnik temperatury, a czasem także filtr na odcinku zabezpieczającym pompę.

• Pompa cyrkulacyjna CWU wymusza przepływ w pętli. Do domu jednorodzinnego zwykle wystarcza mała pompa przeznaczona do wody użytkowej, a nie pompa obiegowa centralnego ogrzewania.
• Zawór zwrotny blokuje przepływ wsteczny i ogranicza niekontrolowaną cyrkulację grawitacyjną.
• Zawory odcinające pozwalają wymontować pompę bez opróżniania całej instalacji.
• Przyłącze cyrkulacyjne zasobnika jest najlepszym miejscem podłączenia powrotu. Nie każdy mały bojler je posiada.
• Izolacja termiczna ogranicza ucieczkę ciepła z rur prowadzonych w posadzce, ścianach i szachtach.
• Zabezpieczenie instalacji, w tym grupa bezpieczeństwa i ewentualne naczynie przeponowe CWU, musi odpowiadać konkretnemu podgrzewaczowi.

Pompa do wody użytkowej musi mieć materiały dopuszczone do kontaktu z wodą pitną. To ważne rozróżnienie, ponieważ urządzenie przeznaczone do instalacji grzewczej nie zawsze nadaje się do ciepłej wody użytkowej. Zwracam też uwagę na serwis. Pompa ustawiona między dwoma zaworami odcinającymi jest znacznie łatwiejsza w czyszczeniu i wymianie.

Przeczytaj również: Instalacja wodna w domu - jak zaplanować ją bez błędów?

Rura zasilająca i powrotna

Średnice przewodów dobiera się do długości pętli, liczby punktów poboru i wymaganej wydajności. W domach jednorodzinnych przewód powrotny często wykonuje się jako mniejszy, na przykład w zakresie 12-16 mm, ale nie jest to uniwersalna reguła. Zbyt mała rura zwiększa opory przepływu, a zbyt duża niepotrzebnie zwiększa objętość wody, którą trzeba stale ogrzewać.

Rury ciepłej wody i cyrkulacji warto izolować na całej długości. W praktyce często stosuje się otuliny o grubości 13-20 mm, jednak dokładny dobór zależy od średnicy przewodu i miejsca prowadzenia. Sama pętla bez izolacji może zapewniać szybki dostęp do wody, ale jednocześnie działać jak długi, ukryty grzejnik.

Trzy warianty układu i ich zastosowanie

Nie każda instalacja potrzebuje identycznego rozwiązania. Największą różnicę robi to, czy dom jest dopiero budowany, czy rury są już zakryte. Im później planuje się cyrkulację, tym częściej trzeba godzić komfort z kosztami i pewnymi kompromisami.

Osobna rura powrotna jest rozwiązaniem, które polecam przy nowej instalacji. Daje przewidywalny przepływ, łatwiej ją wyregulować i nie powoduje podgrzewania przewodu zimnej wody. W istniejącym domu wykonanie takiej pętli może jednak oznaczać kucie ścian, podnoszenie posadzki albo prowadzenie rur w zabudowie.

Powrót przez rurę zimnej wody bywa praktycznym ratunkiem podczas modernizacji, ale nie powinien być wykonywany jako przypadkowe połączenie dwóch przewodów. Potrzebny jest zawór termostatyczny lub dedykowany zawór cyrkulacyjny, który otwiera przepływ dopiero po spadku temperatury. Bez niego można doprowadzić do tego, że zimna woda przy wszystkich punktach poboru będzie letnia.

Jak zaplanować i uruchomić obieg krok po kroku

Najpierw sprawdzam, jaki zasobnik znajduje się w instalacji i czy ma osobny króciec powrotu. Następnie wyznaczam najdalszy punkt poboru oraz trasę przewodu cyrkulacyjnego. Na tym etapie trzeba uwzględnić dostęp do pompy, możliwość odpowietrzenia i miejsce na późniejszą wymianę zaworów.

1. Rozrysuj obieg od zasobnika przez wszystkie ważne punkty poboru do najdalszej baterii, a potem z powrotem do podgrzewacza.
2. Dobierz przewód powrotny do długości instalacji i przewidywanego przepływu, zamiast kopiować średnicę zasilania bez obliczeń.
3. Zamontuj pompę na powrocie, z osią wirnika w położeniu przewidzianym przez producenta.
4. Dodaj zawór zwrotny zgodnie z kierunkiem przepływu do zasobnika oraz zawory odcinające po obu stronach pompy.
5. Zaizoluj przewody, zwłaszcza odcinki prowadzone poza ogrzewaną przestrzenią.
6. Ustaw sterowanie według godzin korzystania z wody, temperatury powrotu albo przycisku na żądanie.
7. Napełnij i odpowietrz instalację, a potem sprawdź temperaturę w kilku punktach, nie tylko przy zasobniku.

Przy dwóch lub większej liczbie łazienek pojedyncza pętla może nie wystarczyć. Wtedy stosuje się kilka gałęzi z zaworami regulacyjnymi, aby woda nie płynęła wyłącznie najkrótszą drogą. Bez równoważenia hydraulicznego najbliższy punkt będzie gorący, a najdalszy nadal chłodny.

Sterowanie ma duży wpływ na rachunki. Mała pompa pobiera często około 3-25 W, lecz główną stratą nie jest jej silnik, tylko ciepło oddawane przez przewody. Praca przez całą dobę zwykle nie jest potrzebna. Rozsądny harmonogram, na przykład rano i wieczorem, albo sterowanie temperaturą powrotu zazwyczaj lepiej łączy komfort z oszczędnością.

Najczęstsze błędy i realne koszty wykonania

Najbardziej problematyczne instalacje nie wynikają zwykle z braku drogich urządzeń, tylko z kilku prostych zaniedbań. Pompa o większej mocy nie naprawi źle poprowadzonej pętli, braku izolacji ani błędnie ustawionych zaworów.

• Pompa na zasilaniu zamiast na powrocie może powodować hałas, nieprawidłowy przepływ i szybsze zużycie elementów.
• Brak zaworu zwrotnego sprzyja cofaniu wody i niekontrolowanym przepływom między obiegami.
• Powrót podłączony za blisko zasobnika pozostawia najdalsze odcinki bez skutecznego obiegu.
• Brak izolacji zwiększa straty energii i może wychładzać pomieszczenia przez przegrody.
• Praca ciągła pompy podnosi zużycie energii bez proporcjonalnej poprawy komfortu.
• Zbyt duża pompa może powodować szum w rurach i niepotrzebnie zwiększać przepływ.
• Improwizowane połączenie z zimną wodą może doprowadzić do letniej wody w całej instalacji.

Orientacyjnie w 2026 roku sama pompa do cyrkulacji CWU kosztuje zwykle około 250-800 zł, zależnie od producenta, sterowania i materiałów wykonania. Zawory, filtr, izolacja i drobna armatura mogą dodać kolejne 150-500 zł.

Jeżeli instalacja ma już przygotowany króciec oraz dostępne rury, montaż często zamyka się w granicach 500-1500 zł za robociznę. Dołożenie osobnego powrotu w gotowym domu może kosztować od około 1500 zł do kilku tysięcy złotych, ponieważ największym wydatkiem bywa nie pompa, lecz dostęp do przewodów i odtworzenie wykończenia.

Prace przy podłączeniu wodnym warto zlecić hydraulikowi, a podłączenie elektryczne wykonać zgodnie z wymaganiami producenta i zasadami ochrony przeciwporażeniowej. Szczególnej ostrożności wymaga ustawienie temperatury, ponieważ zbyt gorąca woda zwiększa ryzyko poparzenia, a zbyt niska może nie zapewnić właściwych warunków higienicznych.

Zanim zamkniesz rury w ścianie

Najlepszy moment na decyzję o cyrkulacji przypada przed wykonaniem posadzek i zabudów. Trzeba wtedy zaznaczyć na projekcie trasę zasilania, powrotu, miejsce pompy oraz dostęp do zaworów. Zdjęcia instalacji przed tynkowaniem również bardzo pomagają przy późniejszym serwisie.

Jeśli od zasobnika do najdalszego kranu jest tylko kilka metrów, pompa może nie przynieść dużej korzyści. Przy dużym domu, kilku łazienkach i długich odcinkach rur dobrze zaprojektowana pętla wyraźnie poprawia komfort, ogranicza wylewanie zimnej wody i ułatwia utrzymanie przewidywalnej temperatury w instalacji.

Najważniejszy wniosek jest prosty: skuteczna cyrkulacja zależy bardziej od poprawnego przebiegu pętli, izolacji i sterowania niż od samej mocy pompy. Schemat warto przygotować przed zakupem urządzeń, a finalne średnice, zabezpieczenia i temperatury dopasować do konkretnego zasobnika oraz układu budynku.
