Przy montażu zestawu wodomierzowego łatwo pomylić zawór odcinający z zabezpieczeniem przed przepływem zwrotnym. W typowej instalacji zasilanej z sieci wodociągowej zawór antyskażeniowy montuje się za wodomierzem, po stronie instalacji budynku. Poniżej pokazuję prawidłową kolejność elementów, wyjątki dotyczące podliczników oraz błędy, które później utrudniają odbiór instalacji.
Najważniejsza zasada jest prosta i wynika z funkcji tego zabezpieczenia
- Za wodomierzem oznacza stronę instalacji wewnętrznej budynku.
- Zawór powinien znajdować się zwykle za drugim zaworem odcinającym zestawu wodomierzowego.
- Przed wodomierzem montuje się zawór odcinający, a nie antyskażeniowy.
- Najczęściej w domu jednorodzinnym stosuje się zawór klasy EA, ale dobór zależy od rodzaju instalacji i ryzyka zanieczyszczenia.
- Przy podliczniku zabezpieczenie powinno być umieszczone przed odgałęzieniem do podlicznika, a nie za nim.
Zawór antyskażeniowy przed czy za wodomierzem? Najkrótsza odpowiedź
W przypadku wodomierza głównego zawór antyskażeniowy montuje się za wodomierzem, patrząc zgodnie z kierunkiem przepływu wody. Powinien znajdować się po stronie instalacji odbiorcy, najczęściej za zaworem odcinającym umieszczonym za licznikiem.
Typowy układ wygląda tak:
sieć wodociągowa → zawór przed wodomierzem → wodomierz → zawór za wodomierzem → zawór antyskażeniowy → instalacja budynku
Jeżeli projekt przewiduje filtr, reduktor ciśnienia albo dodatkową armaturę, ich dokładne położenie trzeba uzgodnić z warunkami miejscowego przedsiębiorstwa wodociągowego i instrukcją producenta. Najważniejsze jest to, aby zabezpieczenie nie trafiło przed wodomierz główny ani przed wymagany zestaw odcinający.
Takie usytuowanie nie jest przypadkowe. Zawór ma zablokować cofnięcie się wody z instalacji domowej do sieci, gdy na przykład ciśnienie w wodociągu gwałtownie spadnie. Rozporządzenie dotyczące warunków technicznych budynków wymaga, aby za zestawem wodomierza głównego, od strony instalacji, znajdowało się zabezpieczenie przed wtórnym zanieczyszczeniem wody.
Dlaczego montaż przed wodomierzem jest złym pomysłem
Zawór za wodomierzem chroni sieć przed wodą, która miała kontakt z instalacją budynku. Może chodzić o wodę z instalacji grzewczej, układu podlewania, zbiornika, urządzenia technologicznego albo zwyczajnie o wodę stojącą w rurach. Przepływ zwrotny powstaje wtedy, gdy woda zaczyna płynąć w kierunku przeciwnym do normalnego.
Umieszczenie zaworu przed wodomierzem nie zabezpiecza właściwego odcinka instalacji. Co więcej, może utrudnić pracę przedsiębiorstwu wodociągowemu, ograniczyć dostęp do elementów zestawu albo zostać zakwestionowane podczas odbioru. Przed licznikiem powinny znajdować się wyłącznie elementy dopuszczone w warunkach przyłączenia, ponieważ ta część układu często pozostaje pod kontrolą operatora.
Nie polecam też zastępowania zaworu antyskażeniowego zwykłym zaworem zwrotnym. Z zewnątrz mogą wyglądać podobnie, ale zawór klasy EA ma konstrukcję umożliwiającą kontrolę działania i jest przeznaczony do ochrony wody pitnej przed przepływem zwrotnym. Zwykły zawór zwrotny nie zawsze spełnia wymagania dla zabezpieczenia antyskażeniowego.
Jak wygląda prawidłowy zestaw przy wodomierzu głównym
Najczęściej spotykany zestaw składa się z wodomierza oraz dwóch zaworów odcinających. Jeden znajduje się przed licznikiem, a drugi za nim. Dopiero po stronie instalacji wewnętrznej montuje się zabezpieczenie antyskażeniowe.
| Element | Typowe położenie | Funkcja |
|---|---|---|
| Zawór przed wodomierzem | Przed licznikiem | Odcięcie dopływu podczas wymiany lub serwisu |
| Wodomierz główny | Między zaworami odcinającymi | Pomiar ilości pobranej wody |
| Zawór za wodomierzem | Bezpośrednio za licznikiem | Odcięcie instalacji budynku |
| Zawór antyskażeniowy | Za zestawem wodomierzowym | Blokada przepływu zwrotnego do sieci |
W praktyce zostawiam przy tym zestawie tyle miejsca, aby można było wyjąć wodomierz, sprawdzić zawór i wykonać naprawę bez rozbierania połowy instalacji. Zestaw schowany ciasno za zabudową może wyglądać estetycznie, ale szybko staje się problemem przy pierwszej awarii.
Odcinki proste przed i za wodomierzem powinny odpowiadać dokumentacji licznika. W wielu układach spotyka się orientacyjnie odcinek 5 średnic przewodu przed wodomierzem i 3 średnice za nim, ale instrukcja konkretnego wodomierza albo wymagania operatora mogą wskazywać inne wartości.
Jaki zawór wybrać do domu, a jaki do bardziej wymagającej instalacji
W domu jednorodzinnym lub zwykłym lokalu mieszkalnym często stosuje się zawór antyskażeniowy klasy EA. Jest to zawór zwrotny z możliwością kontroli, przeznaczony do instalacji o stosunkowo niskim ryzyku zanieczyszczenia.
Nie można jednak dobierać urządzenia wyłącznie po średnicy gwintu. Jeżeli w budynku działa warsztat, gabinet, zakład usługowy, instalacja technologiczna albo układ dozujący środki chemiczne, ryzyko jest wyższe. Wtedy może być potrzebny inny izolator przepływów zwrotnych, na przykład klasy BA, albo dodatkowe zabezpieczenie na konkretnym odgałęzieniu.
Podobnie wygląda sytuacja przy kotle, instalacji centralnego ogrzewania i dozowaniu inhibitorów. Zabezpieczenie głównego przyłącza nie zastępuje automatycznie ochrony na przewodzie służącym do napełniania instalacji grzewczej. Rodzaj urządzenia powinien wynikać z kategorii cieczy, która mogłaby cofnąć się do wody pitnej, a nie z samego faktu posiadania wodomierza.
W 2026 roku trzeba też zwracać uwagę na aktualne wydanie normy dotyczącej ochrony przed przepływem zwrotnym. Polski Komitet Normalizacyjny wskazuje, że wcześniejsza PN-EN 1717:2003 została wycofana i zastąpiona nowym wydaniem. Przy nowej instalacji najlepiej oprzeć dobór na aktualnym projekcie, dokumentacji producenta oraz wymaganiach lokalnego operatora.
Podlicznik ogrodowy wymaga innego spojrzenia na kolejność
W przypadku podlicznika do podlewania często pojawia się błąd polegający na zamontowaniu zaworu antyskażeniowego dopiero za tym podlicznikiem. To niewłaściwe rozwiązanie, ponieważ odcinek przed licznikiem pomocniczym nadal może łączyć się z instalacją, z której woda mogłaby się cofnąć.
Bezpieczniejszy schemat wygląda następująco:
wodomierz główny → zawór za wodomierzem → zawór antyskażeniowy → odgałęzienie do podlicznika → zawór odcinający → podlicznik → kran ogrodowy
Podlicznik powinien znajdować się na początku wydzielonej instalacji podlewania, a za nim nie powinno być dodatkowych trójników prowadzących do kanalizacji lub innych punktów poboru. Lokalne wodociągi mogą wymagać odbioru, plombowania i przedstawienia schematu przed rozpoczęciem rozliczania wody bezpowrotnie zużytej.
Jeżeli woda z ogrodu może mieć kontakt z nawozem, środkiem ochrony roślin albo zbiornikiem retencyjnym, sam zawór EA przy wodomierzu może nie wystarczyć. W takim przypadku zabezpieczenie trzeba ocenić dla całej konkretnej gałęzi.
Na co zwrócić uwagę podczas montażu i kontroli
Na korpusie zaworu znajduje się strzałka pokazująca kierunek przepływu. Musi być skierowana od wodomierza w stronę instalacji. Odwrócony zawór nie spełni swojej funkcji, nawet jeśli połączenia pozostaną szczelne.
- zapewnij łatwy dostęp do zaworu i otworów kontrolnych,
- sprawdź, czy urządzenie ma właściwą średnicę i parametry ciśnienia,
- zamontuj zawór zgodnie z instrukcją producenta, często w pozycji poziomej,
- nie przenoś naprężeń rur na korpus zaworu,
- przed montażem przepłucz instalację z opiłków i zabrudzeń,
- po pracy wykonaj próbę szczelności i sprawdź, czy zawór nie przepuszcza.

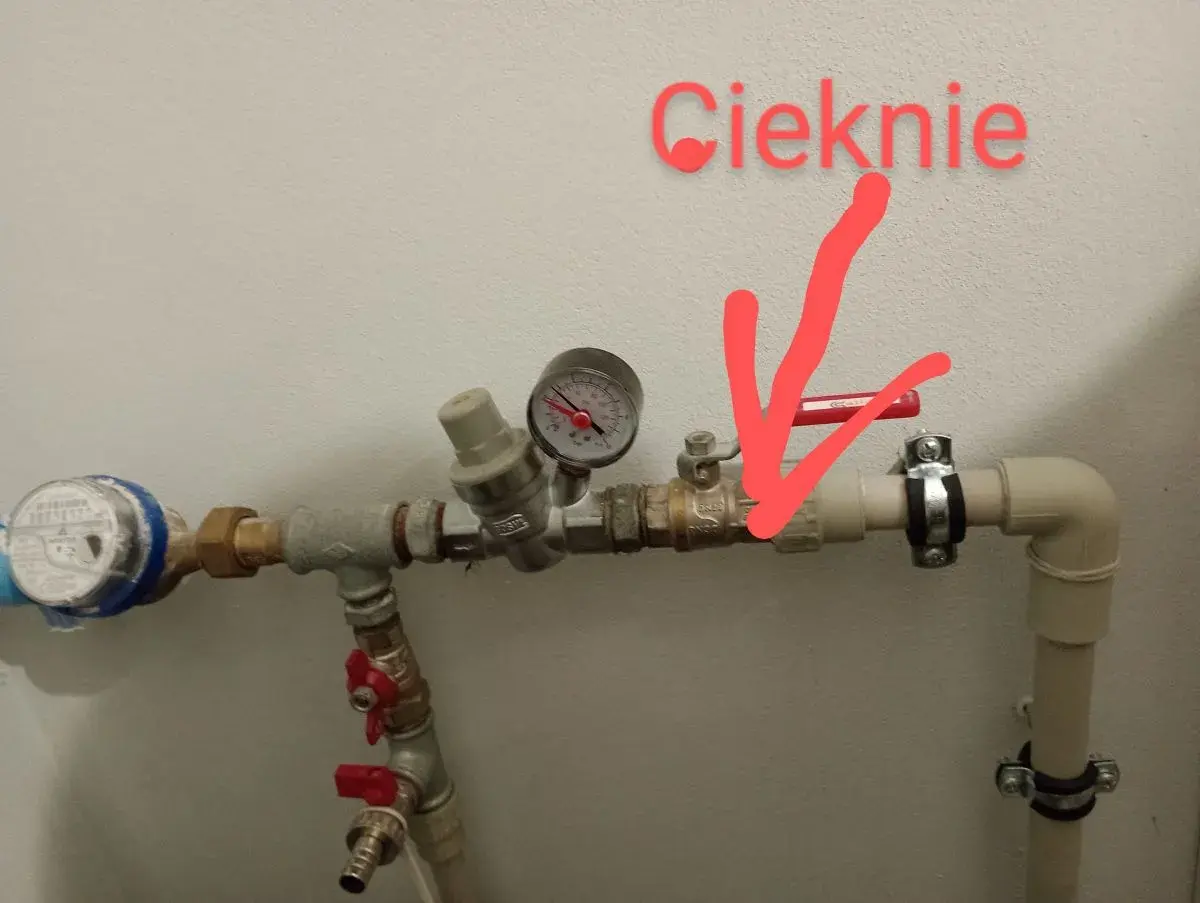

Wyciekanie z otworu kontrolnego po zamknięciu dopływu może oznaczać nieszczelność elementu zwrotnego. Nie zawsze oznacza to natychmiastową awarię, ale jest sygnałem do kontroli i oczyszczenia urządzenia. W instalacjach użytkowych lub technologicznych przeglądy powinny odbywać się zgodnie z dokumentacją i wymaganiami obiektu.
Najbezpieczniejsza decyzja przed zakryciem instalacji
Jeżeli wykonywana jest nowa instalacja, przyjmij prostą regułę: zawór antyskażeniowy montuje się za wodomierzem głównym, po stronie instalacji odbiorcy. Przed zakryciem rur warto porównać układ z warunkami technicznymi wydanymi przez wodociągi, kartą katalogową wodomierza i instrukcją samego zaworu.
Przy istniejącym przyłączu nie przesuwałbym armatury na własną rękę. Najpierw trzeba ustalić, czy chodzi o wodomierz główny, podlicznik, własne ujęcie wody czy oddzielną instalację technologiczną. Właśnie ta różnica decyduje o miejscu zabezpieczenia, jego klasie i wymaganym sposobie odbioru.
