Gdy ciepła woda pojawia się w kranie dopiero po kilkunastu sekundach, problemem zwykle nie jest sam podgrzewacz, lecz sposób poprowadzenia instalacji. Pytanie, co to jest cyrkulacja, dotyczy dodatkowego obiegu ciepłej wody użytkowej, który skraca czas oczekiwania, ogranicza wylewanie zimnej wody i poprawia komfort korzystania z łazienki. Wyjaśniam, jak działa ten układ, kiedy ma sens, ile może kosztować i jakich błędów unikać.
Najważniejsze informacje o cyrkulacji ciepłej wody
- Cyrkulacja to zamknięty obieg ciepłej wody między zasobnikiem a najdalszymi punktami poboru.
- Pompa sprawia, że ciepła woda jest dostępna po odkręceniu kranu po około 2-3 sekundach.
- Układ wymaga dodatkowej rury powrotnej, pompy, zaworu zwrotnego i dobrej izolacji przewodów.
- Największy sens ma w domach, w których punkt poboru znajduje się dalej niż 3-5 metrów od zasobnika.
- Cyrkulacja poprawia komfort i ogranicza straty wody, ale źle sterowana może zwiększać straty ciepła.
Cyrkulacja to pętla, a nie dodatkowy kran
Najprościej mówiąc, cyrkulacja ciepłej wody użytkowej jest dodatkowym obiegiem instalacji. Woda wypływa z zasobnika przewodem zasilającym, dociera w pobliże punktów poboru, a potem wraca osobną rurą do zbiornika. Pompa wymusza jej ruch także wtedy, gdy nikt nie korzysta z prysznica ani umywalki.
W zwykłej instalacji po zakręceniu kranu woda stojąca w rurze stygnie. Przy kolejnym odkręceniu trzeba ją najpierw wypuścić, zanim z podgrzewacza dopłynie cieplejsza woda. Przy krótkim podejściu nie jest to szczególnie uciążliwe, ale przy kilkunastu metrach rur może oznaczać kilkanaście sekund oczekiwania i kilka litrów zmarnowanej wody.
Cyrkulacja nie podgrzewa wody samodzielnie i nie zastępuje zasobnika. Jej zadaniem jest utrzymanie temperatury w przewodach, aby ciepła woda znajdowała się blisko baterii. To drobna różnica techniczna, ale często właśnie ona decyduje o tym, czy instalacja działa komfortowo.
Jak działa obieg ciepłej wody użytkowej

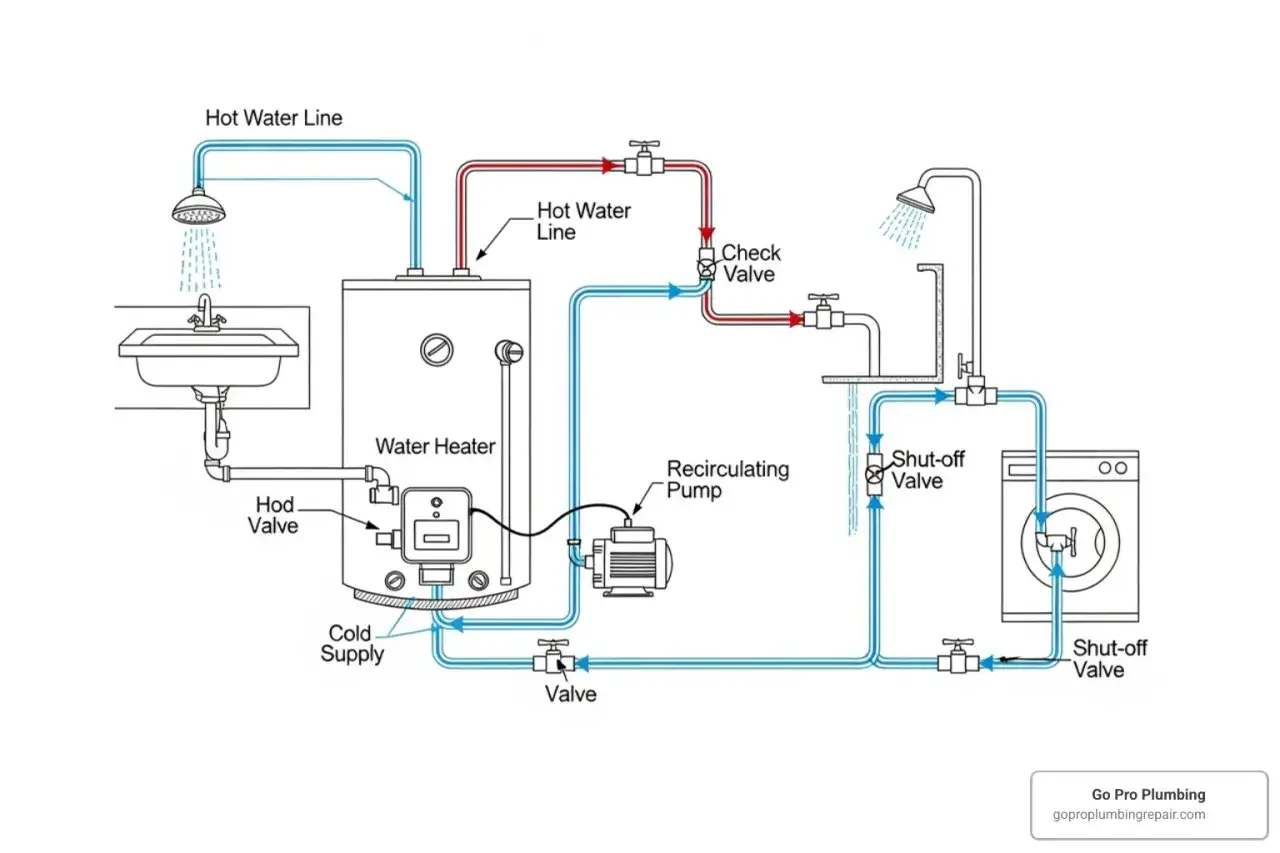

Typowy układ składa się z zasobnika c.w.u., przewodu zasilającego, przewodu cyrkulacyjnego oraz małej pompy. Na powrocie montuje się zwykle zawór zwrotny, który zapobiega cofaniu się wody w niewłaściwym kierunku. W bardziej rozbudowanych instalacjach pojawiają się również zawory równoważące, odpowietrzniki i termostatyczne zawory regulacyjne.
Przepływ wygląda tak:
- zasobnik podgrzewa wodę użytkową,
- ciepła woda płynie przewodem zasilającym w stronę łazienek i kuchni,
- pompa kieruje część wody do przewodu powrotnego,
- schłodzona w obiegu woda wraca do zasobnika i ponownie zostaje podgrzana.
Rura powrotna nie musi być podłączona do każdego kranu osobno. Najczęściej prowadzi się ją do końca głównej trasy ciepłej wody, a podejścia do baterii odchodzą po drodze. W domu z kilkoma łazienkami może być jednak potrzebne równoważenie poszczególnych gałęzi, ponieważ woda wybiera drogę o najmniejszych oporach.
W praktyce dobrze wykonana instalacja daje ciepłą wodę niemal od razu. Nie oznacza to jednak, że przy każdym kranie zawsze popłynie dokładnie tak samo gorąca woda. Efekt zależy od długości przewodów, izolacji, wydajności pompy i poprawnego ustawienia przepływów.
Kiedy cyrkulacja naprawdę się opłaca
Najwięcej korzyści odczuwają mieszkańcy dużych i piętrowych domów, w których zasobnik znajduje się w kotłowni, a łazienka lub kuchnia są oddalone o kilkanaście metrów. Przy odległości kilku metrów oczekiwanie może być akceptowalne. Powyżej 3-5 metrów straty wody i irytacja przy każdym użyciu kranu zaczynają być wyraźne.
| Warunki w domu | Ocena sensowności | Dlaczego |
|---|---|---|
| Mały dom, zasobnik blisko łazienki | Niewielka potrzeba | Krótki przewód oznacza mały czas oczekiwania. |
| Dom piętrowy z kotłownią na parterze | Zwykle dobry wybór | Ciepła woda szybciej dociera do odległych punktów. |
| Kilka łazienek i kuchnia w różnych częściach budynku | Bardzo przydatne rozwiązanie | Ogranicza wylewanie wody i poprawia komfort całej rodziny. |
| Mieszkanie z przepływowym podgrzewaczem przy łazience | Często zbędne | Odległość między źródłem ciepła a baterią jest mała. |
W nowym domu przewód cyrkulacyjny najlepiej zaplanować od razu. Późniejsze wykonanie jest możliwe, ale często wymaga kucia ścian, demontażu zabudowy albo prowadzenia rur natynkowo. Z mojego punktu widzenia najdroższy jest nie zakup pompy, lecz późniejsza przeróbka gotowej instalacji.
Nie każda cyrkulacja oznacza oszczędność pieniędzy. Oszczędzamy przede wszystkim wodę, która wcześniej spływała do kanalizacji. Jednocześnie krążąca w rurach woda oddaje ciepło, więc zasobnik musi częściej ją dogrzewać. Bilans jest korzystny głównie wtedy, gdy instalacja jest dobrze zaizolowana i pompa pracuje tylko w potrzebnych godzinach.
Z czego składa się poprawnie wykonany układ
Sercem instalacji jest pompa cyrkulacyjna c.w.u. To niewielkie urządzenie o małym poborze mocy, przeznaczone do pracy z wodą użytkową. Nie należy zastępować jej przypadkową pompą obiegową od centralnego ogrzewania, ponieważ materiały i konstrukcja urządzenia muszą być dopuszczone do kontaktu z wodą przeznaczoną do użytku.
Potrzebne są również przewody o właściwej średnicy oraz izolacja cieplna. Zbyt cienka rura może ograniczać przepływ, a brak izolacji powoduje szybkie wychładzanie wody. Wtedy pompa pracuje, ale komfort jest słaby, a straty energii rosną.
W praktyce zwracam uwagę na kilka elementów, które często są pomijane:
- zawór zwrotny, który stabilizuje kierunek przepływu,
- zawory odcinające po obu stronach pompy, ułatwiające serwis,
- filtr przed pompą, chroniący wirnik przed zanieczyszczeniami,
- izolację przewodów ciepłej wody i powrotu,
- sterowanie czasowe, temperaturowe lub przyciskiem.
W budynkach innych niż jednorodzinne przepisy techniczne przewidują stały obieg ciepłej wody na odcinkach, w których objętość przewodu przekracza 3 dm³. Przepisy określają również temperaturę wody w punktach poboru na poziomie od 55 do 60°C oraz możliwość okresowej dezynfekcji cieplnej w zakresie od 70 do 80°C. W domu jednorodzinnym warto traktować te wartości jako ważną wskazówkę projektową, a nie powód do samodzielnego podnoszenia temperatury bez sprawdzenia armatury i zabezpieczeń.
Jak sterować pompą, żeby nie tracić energii
Najprostsze sterowanie polega na pracy ciągłej, ale zwykle nie jest to najlepszy wariant dla domu. Pompa może wtedy działać przez całą dobę, mimo że domownicy korzystają z wody głównie rano i wieczorem. Powstają wtedy niepotrzebne straty ciepła w rurach.
Lepszym rozwiązaniem jest programator czasowy. Można ustawić pracę pompy na przykład rano, po południu i wieczorem, czyli w godzinach, w których zapotrzebowanie na ciepłą wodę jest największe. Jeszcze wygodniejsze sterowanie zapewnia czujnik temperatury, przycisk przy łazience albo automatyka uruchamiająca obieg na żądanie.
W małym domu dobrze sprawdza się także tryb uruchamiany przyciskiem. Pompa pracuje wtedy przez kilka minut, doprowadza ciepłą wodę do punktu poboru i wyłącza się. To rozwiązanie wymaga poprowadzenia przewodu sterującego albo zastosowania komunikacji bezprzewodowej, ale ogranicza pracę instalacji do rzeczywistego zapotrzebowania.
Nie ustawiałbym pompy na maksymalną wydajność bez sprawdzenia instalacji. Zbyt duży przepływ może powodować szumy, niepotrzebne mieszanie wody i problemy z równowagą między gałęziami. W cyrkulacji liczy się nie siła pompy, lecz stabilny i wystarczający przepływ.
Najczęstsze błędy i modernizacja starej instalacji
Jednym z częstszych błędów jest zamontowanie pompy bez przewodu powrotnego. Taki układ nie tworzy prawidłowej pętli, więc pompa nie zapewni oczekiwanego efektu. Innym problemem jest podłączenie powrotu w niewłaściwym miejscu, przez co część instalacji pozostaje zimna.
Źle wykonana izolacja również potrafi zniweczyć zalety systemu. Jeśli przewody biegną przez nieogrzewaną piwnicę, garaż albo szacht, powinny być szczególnie dobrze zabezpieczone przed utratą temperatury. Trzeba też zostawić dostęp do pompy, zaworów i filtra, zamiast zamykać je na stałe pod zabudową.
W istniejącym domu można czasem dołożyć cyrkulację bez generalnego remontu, prowadząc rurę w suficie podwieszanym, szachcie lub zabudowie meblowej. Jeżeli nie ma takiej trasy, koszt i zakres prac szybko rosną. Sama wymiana pompy bez wykonania powrotu najczęściej jest tylko pozorną modernizacją.
Przed zleceniem prac sprawdziłbym, gdzie znajduje się zasobnik, jaka jest długość najdalszego podejścia, czy istnieje wolny króciec cyrkulacyjny i jak można poprowadzić rurę powrotną. Taka krótka ocena często pozwala od razu stwierdzić, czy inwestycja będzie rozsądna, czy lepiej ograniczyć się do docieplenia przewodów albo zmiany ustawień podgrzewacza.
Jak ocenić swój układ bez zgadywania
Najpierw zmierz czas odkręcenia baterii do pojawienia się ciepłej wody. Potem sprawdź, ile litrów wypływa w tym czasie, używając zwykłego naczynia z podziałką. Jeśli przy każdym użyciu tracisz kilka litrów, a punkt poboru jest daleko od zasobnika, cyrkulacja może przynieść odczuwalną poprawę.
Nie patrz wyłącznie na szybkość pojawienia się ciepłej wody. Równie ważne są koszt wykonania, możliwość poprowadzenia rury powrotnej, jakość izolacji i sposób sterowania pompą. W krótkiej instalacji prostsze rozwiązanie może być bardziej opłacalne niż rozbudowany obieg pracujący bez przerwy.
Dobrze zaprojektowana cyrkulacja nie jest gadżetem. W dużym domu ogranicza marnowanie wody, poprawia wygodę i pomaga utrzymać przewody w regularnym obiegu. W małym domu może natomiast nie przynieść korzyści proporcjonalnych do kosztu, dlatego decyzję najlepiej oprzeć na długości instalacji i rzeczywistym czasie oczekiwania.
