Gdy po odkręceniu prysznica woda ledwo płynie, problemem często nie jest sama bateria, lecz zbyt mały przekrój rury albo błędnie odczytany wymiar przewodu. W tym artykule pokazuję, jak obliczyć pole przekroju, odróżnić średnicę zewnętrzną od wewnętrznej i dobrać rozmiar rur do domowej instalacji wodnej. Znajdziesz tu także praktyczne przykłady, orientacyjne wymiary oraz błędy, które później trudno naprawić bez kucia ścian.
Dobór średnicy decyduje o ciśnieniu, hałasie i komforcie korzystania z wody
- Średnica wewnętrzna określa rzeczywiste pole przepływu wody.
- Dla rury o średnicy 16 mm pole wynosi około 201 mm², a dla 20 mm już około 314 mm².
- Rozmiar przewodu dobiera się do przepływu, długości instalacji, liczby punktów poboru i ciśnienia.
- Rura 16 × 2 mm ma około 16 mm średnicy wewnętrznej, a nie 20 mm.
- Zbyt mały wymiar powoduje spadki ciśnienia, natomiast zbyt duży może wydłużyć oczekiwanie na ciepłą wodę.
Od średnicy zewnętrznej do pola wewnątrz przewodu
W technice słowo „przekrój” może oznaczać zarówno widok rury przeciętej w poprzek, jak i pole powierzchni, przez które płynie woda. W instalacji wodnej interesuje nas przede wszystkim ta druga wartość, ponieważ to ona wpływa na możliwy przepływ i opory hydrauliczne.
Dla rury o okrągłym świetle stosuję prosty wzór A = π × d² / 4. Litera „A” oznacza pole przekroju, a „d” średnicę wewnętrzną. Jeżeli średnicę podajemy w milimetrach, wynik otrzymujemy w milimetrach kwadratowych.
Przykładowo rura o średnicy wewnętrznej 16 mm ma pole około 201 mm². Przy średnicy 20 mm otrzymujemy już około 314 mm², czyli o ponad 56% większą powierzchnię przepływu. To pokazuje, dlaczego pozornie niewielka różnica wymiaru może wyraźnie zmienić działanie instalacji.
Jak policzyć średnicę wewnętrzną
Na rurach wielowarstwowych i PEX często spotyka się oznaczenie 16 × 2 mm. Pierwsza liczba to średnica zewnętrzna, a druga oznacza grubość ścianki. Wewnętrzne światło obliczamy więc tak: 16 - 2 × 2 = 12 mm.
Trzeba uważać, bo oznaczenie 20 × 2 mm nie oznacza przepływu przez otwór o średnicy 20 mm. W tym przypadku średnica wewnętrzna wynosi około 16 mm, a realne pole przepływu jest zbliżone do przewodu o świetle 16 mm.
| Oznaczenie rury | Przybliżona średnica wewnętrzna | Pole przepływu |
|---|---|---|
| 16 × 2 mm | 12 mm | około 113 mm² |
| 20 × 2 mm | 16 mm | około 201 mm² |
| 25 × 2,5 mm | 20 mm | około 314 mm² |
| 32 × 3 mm | 26 mm | około 531 mm² |
Podane wartości są orientacyjne, ponieważ różni producenci stosują inne grubości ścianek. Przy zakupie zawsze sprawdzam kartę techniczną konkretnego systemu, a nie tylko nazwę handlową. Ta sama średnica zewnętrzna może dawać zupełnie inne światło wewnętrzne.
Jak pole przekroju wpływa na przepływ i ciśnienie
Przepływ w przewodzie można w uproszczeniu opisać zależnością Q = A × v, gdzie „Q” oznacza przepływ, „A” pole powierzchni, a „v” prędkość wody. Jeśli pole jest większe, ta sama ilość wody może płynąć wolniej, co zwykle oznacza mniejsze opory i cichszą pracę instalacji.
Największe straty ciśnienia pojawiają się w miejscach, gdzie woda musi przecisnąć się przez zbyt wąskie światło. Znaczenie mają również długość przewodu, liczba kolan, trójników, zaworów i filtrów. Rura może mieć prawidłowy wymiar na papierze, ale po dodaniu wielu kształtek przepływ nadal będzie słaby.
W domowych instalacjach wody użytkowej często przyjmuje się prędkości rzędu około 0,5-1,5 m/s, a dokładna wartość zależy od rodzaju układu i wymagań projektowych. Zbyt szybki przepływ może powodować szum oraz uderzenia hydrauliczne. Zbyt wolny nie zawsze jest problemem, ale przy przewymiarowanych rurach rośnie objętość wody oczekującej w przewodzie.
Dlaczego większa rura nie zawsze jest lepsza
Duży przewód zmniejsza opory, lecz mieści więcej wody. W instalacji ciepłej wody oznacza to dłuższy czas oczekiwania na ciepły strumień i większe straty energii, zwłaszcza gdy odcinek jest długi i nie ma cyrkulacji.
Przewymiarowanie podnosi też koszt materiału i może utrudnić prowadzenie rur w bruzdach lub warstwie podłogi. Moja praktyczna zasada jest prosta: nie wybieram największej dostępnej średnicy, tylko taką, która zapewnia wymagany przepływ z rozsądnym zapasem.

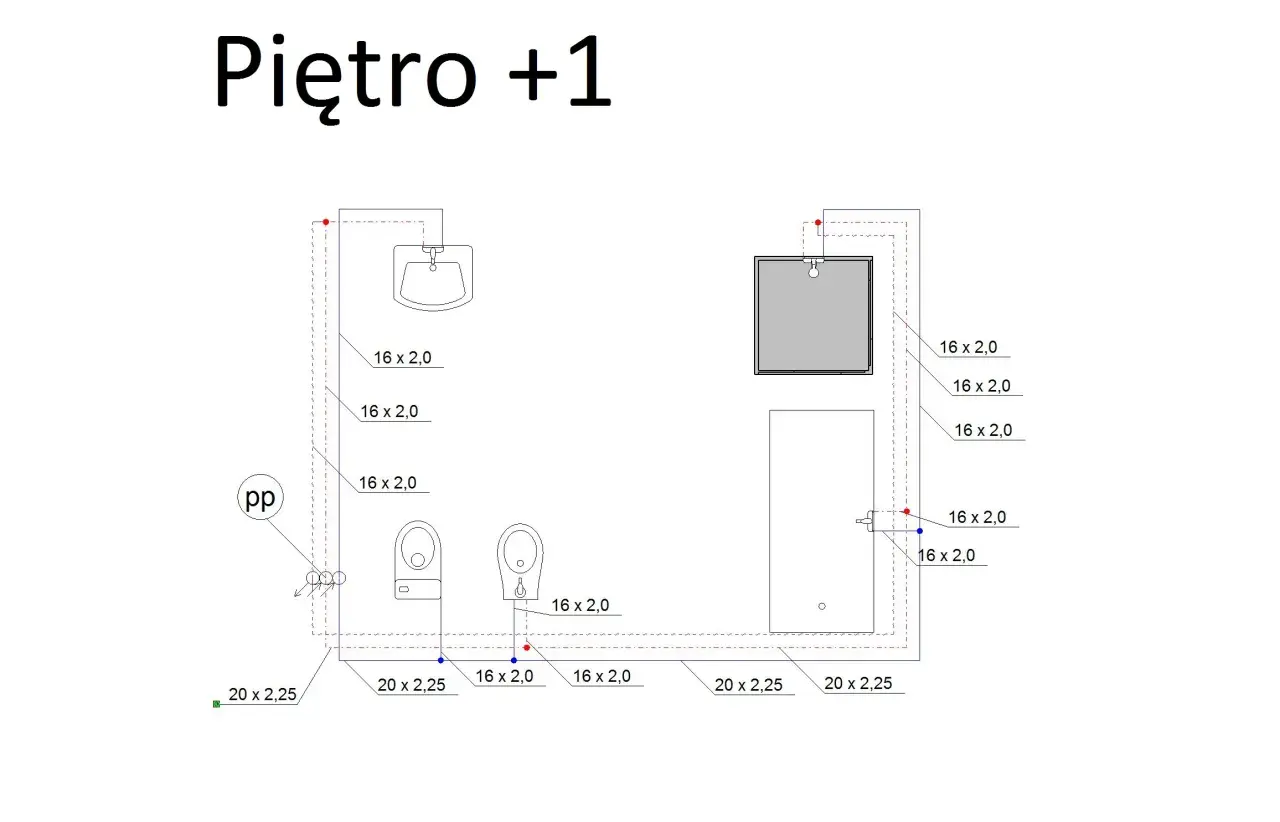

Jak dobrać średnicę rur do instalacji wodnej
Dobór zaczynam od punktów poboru, a nie od samego przyłącza. Spisuję umywalki, zlewozmywaki, prysznice, wanny, spłuczki, pralki i zmywarki, a potem sprawdzam, które z nich mogą działać jednocześnie. Jedna łazienka i dom z trzema łazienkami wymagają zupełnie innego podejścia.
Orientacyjne wymiary w domu jednorodzinnym
Poniższe wartości pomagają rozpocząć planowanie, ale nie zastępują obliczeń dla długich tras, niskiego ciśnienia lub dużej liczby odbiorników.
| Odcinek instalacji | Często spotykany wymiar | Praktyczna uwaga |
|---|---|---|
| Pojedyncza umywalka, zlew lub spłuczka | PEX 16 × 2 mm | Dobry dla krótkiej gałązki do jednego punktu. |
| Pojedynczy prysznic lub wanna | PEX 16 × 2 albo 20 × 2 mm | Dłuższa trasa i większy wypływ przemawiają za większym światłem. |
| Rozdzielacz lub odcinek z kilkoma punktami | 20 × 2 albo 25 × 2,5 mm | Wymiar zależy od liczby odbiorników i jednoczesności. |
| Pion lub główna gałąź domu | 25-32 mm | Nie dobiera się jej wyłącznie na podstawie liczby mieszkańców. |
| Przyłącze zewnętrzne | Najczęściej 25-32 mm lub więcej | Decydują warunki przyłączenia, długość i wymagany przepływ. |
W systemie trójnikowym początkowy odcinek musi obsłużyć kilka dalszych gałęzi, dlatego zwykle ma większy wymiar niż przewód przy samej baterii. Przy rozprowadzeniu od rozdzielacza każda gałązka może mieć własny przewód, ale suma zapotrzebowania nadal wpływa na średnicę doprowadzenia.
Przeczytaj również: Schemat instalacji wodnej w domu - jak zaplanować rury?

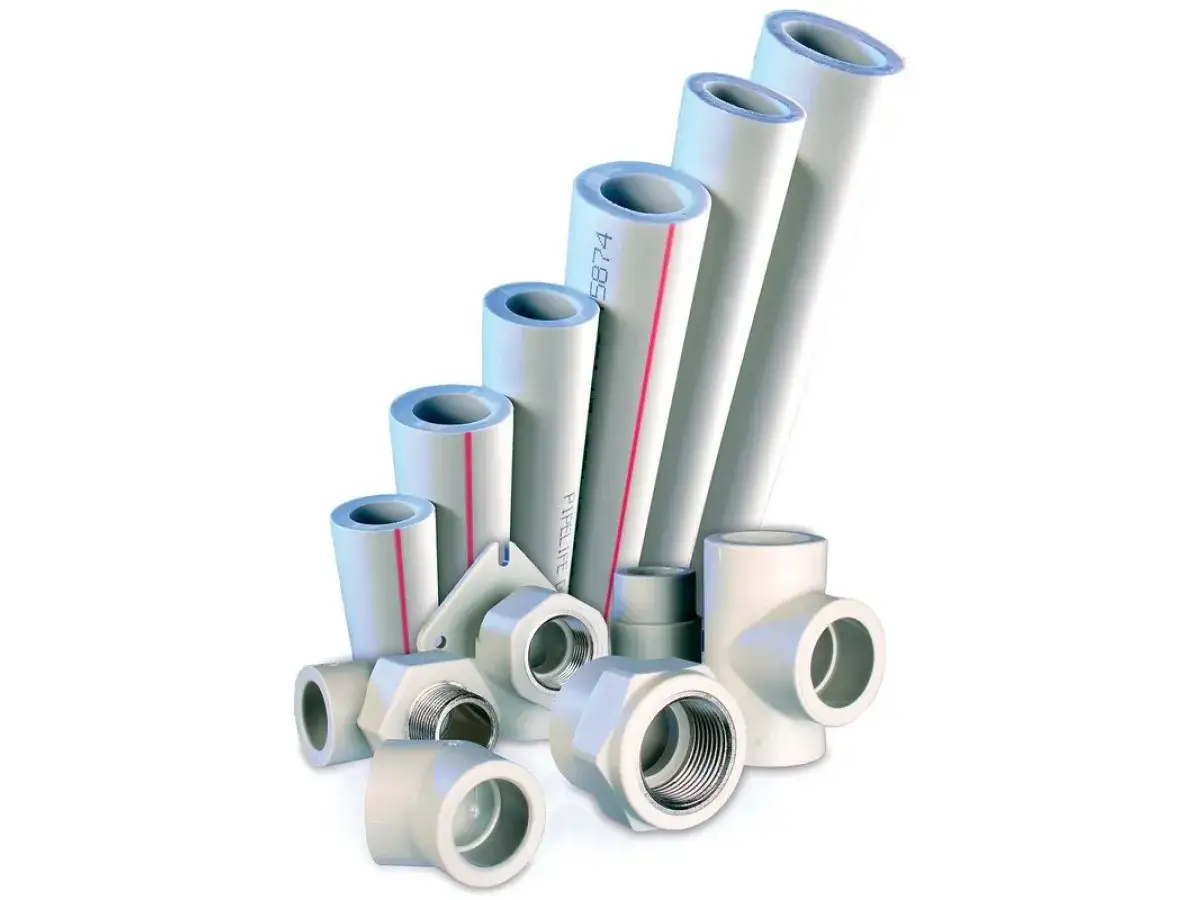

Materiał rury zmienia rzeczywiste parametry
Nie porównuję bezpośrednio rury miedzianej 15 mm, PEX 16 × 2 mm i PP 20 mm tylko na podstawie liczb zapisanych na opakowaniu. Różnią się grubością ścianki, średnicą wewnętrzną oraz sposobem łączenia, a każda złączka również wprowadza lokalny opór.
Rury PEX i wielowarstwowe są wygodne przy prowadzeniu od rozdzielacza, ponieważ można ograniczyć liczbę połączeń w podłodze. Polipropylen wymaga zgrzewania i uwzględnienia zmian długości pod wpływem temperatury. Miedź ma małe wymiary zewnętrzne i dobrze sprawdza się w wielu układach, ale wymaga starannego wykonania połączeń oraz ochrony przed niekorzystnymi warunkami.
Prosty przykład obliczenia dla domowej gałązki
Załóżmy, że punkt poboru potrzebuje przepływu 0,10 l/s, czyli 6 l/min. Przy założonej prędkości 1 m/s wymagane pole wynosi 100 mm², ponieważ 0,10 l/s odpowiada 100 000 mm³/s, a po podzieleniu przez 1000 mm/s otrzymujemy 100 mm².
Ze wzoru na koło wynika, że minimalna średnica wewnętrzna to około 11,3 mm. W praktyce nie wybieram rury o wymiarze dokładnie równym obliczeniu, tylko najbliższy standardowy rozmiar z zapasem, po uwzględnieniu długości trasy i kształtek. Dla krótkiej gałązki może wystarczyć przewód o świetle 12 mm, ale przy długim odcinku lepszy będzie większy wariant.
Jeżeli taka sama gałąź ma zasilać dwa punkty działające równocześnie, przepływ obliczeniowy rośnie. Nie zawsze sumuje się go mechanicznie do pełnych 12 l/min, ponieważ stosuje się współczynnik jednoczesności, lecz zwiększone zapotrzebowanie powinno znaleźć odzwierciedlenie w przewodzie zasilającym.
Właśnie tu kończy się użyteczność prostych tabel. Przy kilku łazienkach trzeba policzyć straty na długości, armaturze i różnicy wysokości, a także sprawdzić ciśnienie dostępne na wejściu do budynku. Sama średnica nie naprawi instalacji, która od początku ma zbyt niskie ciśnienie z sieci.
Najczęstsze błędy przy ocenianiu wymiaru rury
- Odczyt średnicy zewnętrznej jako wewnętrznej. To najczęstsza pomyłka przy rurach PEX i wielowarstwowych.
- Pomijanie grubości ścianki. Dwa przewody o średnicy zewnętrznej 20 mm mogą mieć różne pole przepływu.
- Dobór wyłącznie według średnicy przyłącza. Instalacja wewnętrzna wymaga osobnej oceny punktów poboru i długości tras.
- Nieuwzględnianie kształtek. Wiele kolan, zaworów i filtrów może ograniczyć przepływ bardziej, niż zakłada początkujący wykonawca.
- Przewymiarowanie ciepłej wody. Większe rury oznaczają większą ilość wody, którą trzeba wcześniej wypchnąć z przewodu.
- Zmniejszanie średnicy w przypadkowym miejscu. Zwężenie za pompą, filtrem lub na głównej gałęzi może wywołać wyraźny spadek ciśnienia.
Do tej listy dodałbym jeszcze jeden błąd, który często wychodzi dopiero po wykończeniu domu. Ktoś dobiera rurę do pojedynczej baterii, mimo że odcinek wcześniej zasila również pralkę, zmywarkę i prysznic. Liczy się cały odcinek instalacji, a nie tylko urządzenie na jego końcu.
Kiedy potrzebne są dokładne obliczenia projektowe
W prostym mieszkaniu z krótkimi przewodami orientacyjne wymiary zwykle wystarczają do wstępnego planowania. Projekt lub konsultację instalatora zalecam jednak przy domu z kilkoma łazienkami, długim przyłączem, hydroforem, pompą podnoszącą ciśnienie albo dużym ogrodem z nawadnianiem.
Specjalista sprawdza nie tylko średnicę, lecz także przepływ obliczeniowy, ciśnienie dynamiczne, straty miejscowe i warunki przyłączenia. W większych instalacjach korzysta się z metod obliczeniowych opisanych w dokumentacji technicznej systemu oraz właściwych normach, między innymi z rodziny PN-EN 806.
Przyłącze wodociągowe trzeba dodatkowo uzgodnić z lokalnym przedsiębiorstwem wodociągowym. Operator może określić dopuszczalny sposób włączenia, materiał, miejsce wodomierza i wymagany zakres dokumentacji. Nie warto samodzielnie zwiększać średnicy przyłącza, jeśli sieć lub warunki techniczne tego nie uzasadniają.
Dobry wymiar zaczyna się od światła, nie od oznaczenia na rurze
Najważniejsze jest rozróżnienie średnicy zewnętrznej, grubości ścianki i średnicy wewnętrznej. Dopiero ta ostatnia mówi, jaką powierzchnię ma droga przepływu i jak przewód zachowa się przy określonym zapotrzebowaniu.
Przy krótkiej gałązce do jednego punktu zwykle wystarczy mniejszy przewód, natomiast główne odcinki muszą uwzględniać kilka odbiorników, długość trasy i pracę równoczesną. Ja zawsze sprawdzam wymiar na rysunku technicznym konkretnego systemu, bo oznaczenie handlowe samo w sobie nie mówi jeszcze wszystkiego.
Jeżeli po modernizacji nadal pojawiają się wahania strumienia, szum lub długi czas oczekiwania na ciepłą wodę, przyczyna może leżeć także w zaworze, filtrze, reduktorze ciśnienia, zabrudzeniu albo źle wykonanym połączeniu. Prawidłowo dobrany przekrój jest podstawą, ale dopiero cała instalacja decyduje o wygodzie korzystania z wody.
