Gdy manometr ma pokazywać ciśnienie w instalacji wodnej, sam przyrząd nie wystarczy. Potrzebny jest jeszcze element, który pozwoli go odłączyć, odpowietrzyć albo podłączyć przyrząd kontrolny. Kurek manometryczny pełni właśnie tę funkcję, a jego dobór i montaż wpływają na wiarygodność pomiaru oraz bezpieczeństwo całego układu.
Najważniejsze informacje o armaturze do podłączenia manometru
- Funkcja: odcina manometr od instalacji i ułatwia odpowietrzanie lub kontrolę wskazań.
- Warianty: model 2-drogowy wystarcza do zwykłego pomiaru, a 3-drogowy umożliwia także podłączenie przyrządu testowego.
- Parametry: trzeba sprawdzić gwint, klasę ciśnienia PN, temperaturę pracy i rodzaj medium.
- Montaż: wykonuje się go po zamknięciu dopływu i zredukowaniu ciśnienia w przewodzie.
- Najczęstszy błąd: dobór armatury wyłącznie po rozmiarze gwintu, bez sprawdzenia dopuszczalnego ciśnienia i zastosowania.
Jak działa ten element i co naprawdę daje w instalacji

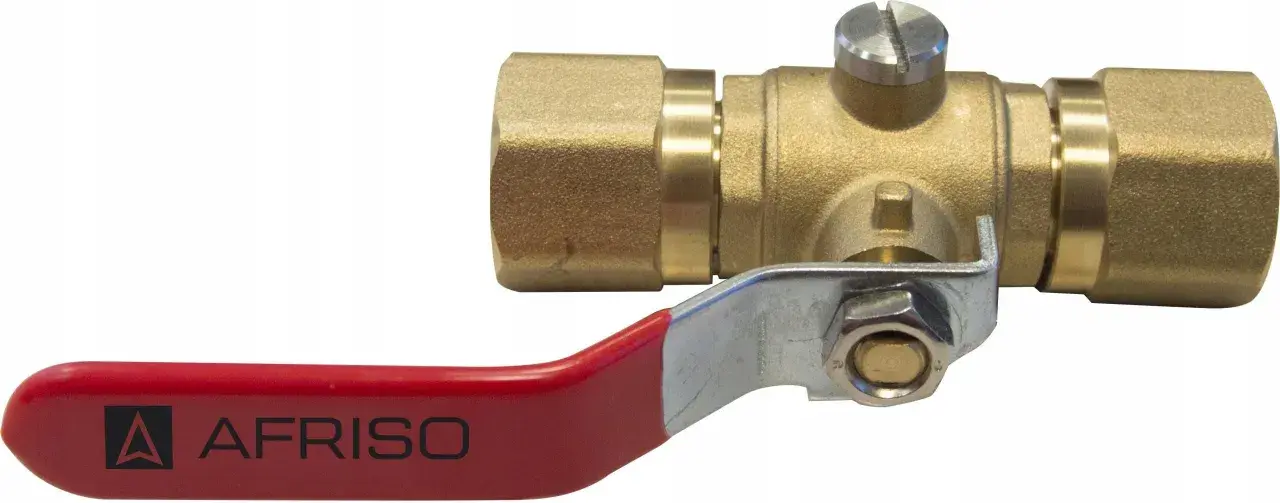

Najprościej mówiąc, jest to mały zawór montowany pomiędzy przewodem a manometrem. Pozwala odciąć przyrząd od ciśnienia, dzięki czemu można go wymienić lub sprawdzić bez opróżniania całej instalacji. W praktyce ma to duże znaczenie przy hydroforze, zestawie podnoszenia ciśnienia albo kotle grzewczym.
W pozycji roboczej woda przepływa do manometru, a wskazówka pokazuje aktualne ciśnienie. Po zamknięciu zaworu manometr zostaje odizolowany. W niektórych konstrukcjach można dodatkowo odpowietrzyć króciec albo spuścić niewielką ilość medium, aby usunąć powietrze zaburzające odczyt.
Przeczytaj również: Jaka rura do przyłącza wodociągowego? PE100, średnica i montaż
Model 2-drogowy i 3-drogowy
Wersja 2-drogowa ma dwa przyłącza i jest dobrym wyborem do prostego, stałego pomiaru. Stosuje się ją tam, gdzie nie ma potrzeby podłączania dodatkowego manometru kontrolnego ani wykonywania rozbudowanych czynności serwisowych.
Wersja 3-drogowa ma dodatkowy kanał. W zależności od konstrukcji służy on do odpowietrzania, odprowadzania medium albo podłączenia manometru testowego. To rozwiązanie jest wygodniejsze przy diagnostyce, ponieważ można porównać wskazania dwóch przyrządów bez demontażu głównej armatury.
Nie traktuję trzeciej drogi jako obowiązkowego dodatku do każdej instalacji. W domu jednorodzinnym, gdzie ciśnienie sprawdza się kilka razy w roku, prostsza wersja często w zupełności wystarcza. Przy pompie, hydroforze lub częstych pracach serwisowych dodatkowa funkcja szybko jednak zaczyna się zwracać.
Gdzie montuje się go w instalacji wodnej
Punkt pomiarowy powinien znajdować się tam, gdzie informacja o ciśnieniu rzeczywiście pomaga podjąć decyzję. Najczęściej armaturę montuje się przy zbiorniku hydroforowym, pompie, filtrze, reduktorze ciśnienia albo na rozdzielaczu instalacji.
- Przy pompie pozwala ocenić, czy urządzenie osiąga prawidłowe ciśnienie.
- Za reduktorem pokazuje, jakie ciśnienie trafia do domowej instalacji.
- Przed i za filtrem pomaga rozpoznać nadmierne zabrudzenie wkładu.
- W instalacji centralnego ogrzewania ułatwia kontrolę ciśnienia w obiegu zamkniętym.
- Przy naczyniu przeponowym może pomóc w ocenie pracy całego układu, ale nie zastępuje pomiaru ciśnienia w samym naczyniu.
W instalacji zimnej wody manometr warto umieścić w miejscu dostępnym i dobrze widocznym. Ukrywanie go za zabudową jest kiepskim pomysłem, bo pomiar ma sens tylko wtedy, gdy można go regularnie obserwować i szybko zauważyć niepokojącą zmianę.
Trzeba też odróżnić ciśnienie statyczne od dynamicznego. Pierwsze mierzymy przy zamkniętych punktach poboru, drugie podczas przepływu wody. Duża różnica między tymi wartościami może wskazywać na zbyt małą średnicę przewodu, zabrudzony filtr, problem z pompą albo niewłaściwie ustawiony reduktor.
Jak wybrać odpowiedni wariant
Przy zakupie nie zaczynam od wyglądu ani samej ceny. Najpierw sprawdzam, jakie medium płynie w instalacji, jakie występuje ciśnienie i jak podłączony jest manometr. Dopiero później dobieram materiał, rodzaj gwintu oraz dodatkowe funkcje.
| Parametr | Na co zwrócić uwagę |
|---|---|
| Rodzaj konstrukcji | 2-drogowy do zwykłego odcięcia, 3-drogowy do odpowietrzania i kontroli wskazań |
| Gwint | Najczęściej G1/4, G3/8 lub G1/2, zgodnie z przyłączem manometru i instalacji |
| Ciśnienie nominalne | Popularne są wartości PN16 i PN25, ale trzeba porównać je z maksymalnym ciśnieniem układu |
| Materiał | Mosiądz sprawdza się w typowych instalacjach wodnych, stal nierdzewna w trudniejszych warunkach |
| Temperatura | W instalacji ciepłej wody lub ogrzewania musi odpowiadać temperaturze roboczej |
| Przeznaczenie | Do wody pitnej potrzebny jest wyrób dopuszczony przez producenta do takiego kontaktu |
Symbol G1/2 oznacza rozmiar gwintu rurowego, a nie dokładną średnicę mierzoną linijką. Gwinty G są zwykle cylindryczne i wymagają uszczelnienia na odpowiedniej powierzchni, uszczelce albo właściwie dobranym elemencie połączeniowym. Nie zawsze poprawne będzie nawinięcie taśmy PTFE bezpośrednio na gwint.
Warto sprawdzić także zakres manometru. Jeżeli instalacja pracuje zwykle przy ciśnieniu około 2-4 bar, skala 0-6 bar zapewni zwykle czytelniejszy odczyt niż 0-16 bar. Zbyt szeroka skala może sprawić, że niewielkie, ale istotne zmiany będą trudne do zauważenia.
Ceny prostych modeli mosiężnych zaczynają się zwykle od kilkudziesięciu złotych. Za bardziej rozbudowany wariant 3-drogowy z przyłączem testowym trzeba często zapłacić około 75-100 zł brutto, a wersje specjalistyczne mogą kosztować więcej. Oszczędność kilku złotych nie ma sensu, jeśli produkt nie pasuje do medium albo ma zbyt niską klasę ciśnienia.
Montaż krok po kroku bez ryzyka nieszczelności
Wymiana jest niewielką pracą, ale nadal dotyczy instalacji pod ciśnieniem. Przed rozpoczęciem zamykam dopływ wody, wyłączam pompę, jeśli pracuje w układzie, i otwieram najbliższy punkt poboru. Chodzi o to, aby zredukować ciśnienie do zera, a nie tylko zakręcić jeden zawór.
- Sprawdzam kierunek przepływu zaznaczony na korpusie.
- Porównuję gwinty i sposób uszczelnienia z istniejącym przyłączem.
- Montuję zawór w pozycji zapewniającej widoczność manometru i dostęp do uchwytu.
- Uszczelniam połączenia zgodnie z konstrukcją, używając uszczelki, pakuł lub taśmy tylko tam, gdzie jest to przewidziane.
- Dokręcam armaturę za przeznaczone do tego płaszczyzny, a nie za delikatny korpus lub tarczę manometru.
- Otwieram dopływ powoli i sprawdzam połączenia przy rosnącym ciśnieniu.
- Kontroluję wskazanie, odpowietrzam przyrząd, jeśli konstrukcja to umożliwia, i wykonuję próbę szczelności.
Przy połączeniu z nakrętką obrotową szczególnie łatwo popełnić błąd. Uszczelnienie znajduje się wtedy zwykle w nakrętce lub na płaskiej powierzchni, więc owijanie gwintu taśmą może nawet pogorszyć efekt. Z kolei przy klasycznym połączeniu gwintowanym trzeba użyć materiału uszczelniającego odpowiedniego dla wody i zakresu temperatur.
Po montażu nie wystarczy krótko odkręcić zawór i uznać pracy za zakończoną. Zostawiam instalację pod ciśnieniem na kilka minut, wycieram połączenia do sucha i sprawdzam, czy nie pojawia się wilgotny ślad. Najmniejsza kropla przy gwincie z czasem może oznaczać korozję, zalanie szafki albo uszkodzenie elementów elektrycznych znajdujących się poniżej.
Błędy, które zniekształcają pomiar albo skracają trwałość
Najczęściej spotykam się z montażem manometru bez elementu odcinającego. Taki układ działa, ale każda wymiana przyrządu wymaga spuszczenia wody z części instalacji. Przy regularnym serwisie jest to niepotrzebna niedogodność.
- Zły kierunek montażu może ograniczyć działanie zaworu lub utrudnić odpowietrzanie.
- Za duża skala manometru obniża czytelność drobnych zmian ciśnienia.
- Brak kontroli gwintu prowadzi do stosowania przypadkowych redukcji i zwiększa ryzyko nieszczelności.
- Brak dostępu serwisowego sprawia, że odczyt i obsługa stają się praktycznie niemożliwe.
- Przekroczenie PN może uszkodzić zawór, nawet gdy połączenie mechanicznie pasuje.
- Zamiana na zwykły zawór kulowy nie zawsze daje możliwość odpowietrzenia ani podłączenia przyrządu testowego.
Nie ignoruję też drgań wskazówki. Mogą wynikać z pulsacji pompy, powietrza w przewodzie albo zbyt gwałtownego przepływu. W takich miejscach pomaga odpowiednie odpowietrzenie, ograniczenie uderzeń hydraulicznych lub zastosowanie elementu tłumiącego, ale sam zawór manometrowy nie rozwiąże problemu źródłowego.
Jeżeli wskazanie nagle spada, rośnie bez wyraźnej przyczyny albo pozostaje na jednej wartości mimo zmian w instalacji, najpierw sprawdzam sam manometr i drożność króćca. Dopiero potem szukam usterki w pompie, reduktorze czy przewodach. Uszkodzony przyrząd pomiarowy potrafi udawać awarię całej instalacji.
Co wybrałbym do typowych domowych zastosowań
Do zwykłej instalacji zimnej wody z jednym manometrem wybrałbym kompaktowy model 2-drogowy, mosiężny, z klasą ciśnienia co najmniej dopasowaną do instalacji i gwintem zgodnym z przyrządem. To rozwiązanie proste, łatwe do wymiany i wystarczające do okresowej kontroli.
Przy hydroforze lub zestawie pompowym skłaniam się ku wersji 3-drogowej. Możliwość podłączenia manometru kontrolnego pozwala szybko sprawdzić, czy stały przyrząd pokazuje prawidłowo. Ma to znaczenie zwłaszcza wtedy, gdy od odczytu zależy ustawienie wyłącznika ciśnieniowego.
Do ciepłej wody i centralnego ogrzewania sprawdzam przede wszystkim temperaturę maksymalną, rodzaj medium oraz kompatybilność materiałową. Produkt przeznaczony wyłącznie do zimnej wody nie powinien trafiać do obiegu o wyższej temperaturze tylko dlatego, że pasuje gwintem.
Dobry punkt pomiaru oszczędza więcej niż droższa armatura
Najlepszy wybór to niekoniecznie najbardziej rozbudowany zawór. Liczy się przede wszystkim poprawne dopasowanie do instalacji, dostępność miejsca, właściwa skala manometru i możliwość bezpiecznego odcięcia przyrządu.
Przed zakupem sprawdzam cztery rzeczy: medium, ciśnienie, temperaturę i gwint. Jeżeli do tego dochodzi pompa, hydrofor albo częsty serwis, wybieram wersję z dodatkowym przyłączem kontrolnym. Takie podejście ogranicza liczbę redukcji, ułatwia diagnostykę i zmniejsza ryzyko, że niewielki element stanie się najsłabszym punktem całej instalacji.
