Na jednym dachu może być jeden kominek wentylacyjny albo kilka, ale ich liczby nie ustala się na podstawie samej powierzchni połaci. Decydująca jest liczba niezależnych przewodów wentylacyjnych wyprowadzonych z budynku, rodzaj instalacji oraz układ pomieszczeń. Pokażę, jak policzyć je w praktyce, czym różni się wentylacja grawitacyjna od mechanicznej i jak uniknąć pomylenia kominka wentylacyjnego z odpowietrzeniem kanalizacji.
Najważniejsza zasada wynika z liczby przewodów
- Nie ma jednej normy typu jeden kominek na określoną powierzchnię dachu.
- W wentylacji grawitacyjnej zwykle potrzebny jest osobny wylot dla każdego niezależnego kanału.
- Dom z kuchnią, łazienką i WC może potrzebować najczęściej 3-5 przewodów wentylacyjnych, zależnie od projektu.
- W rekuperacji liczba kominków wynika z układu czerpni i wyrzutni, a nie z liczby kratek w pomieszczeniach.
- Kominek wentylacyjny, wywiewka kanalizacyjna i wywietrznik połaciowy to trzy różne elementy.
Od czego naprawdę zależy liczba kominków
Najprościej przyjąć, że jeden kominek odpowiada jednemu przewodowi wywiewnemu zakończonemu ponad dachem. Nie oznacza to jednak, że każda kratka w domu musi mieć własny element na połaci. Kilka kanałów może znajdować się w jednym murowanym trzonie kominowym, lecz pozostają one niezależne i mają osobne wyloty.
W domu z wentylacją grawitacyjną powietrze najczęściej usuwa się z kuchni, łazienek, WC, pralni, garderoby lub pomieszczeń bez okien. Jeśli projekt przewiduje pięć niezależnych kanałów, trzeba zapewnić pięć prawidłowo zakończonych przewodów, nawet gdy wszystkie znajdują się blisko siebie.
Nie stosuję tu przelicznika typu „jeden kominek na 20 metrów kwadratowych”. Taki skrót jest mylący, ponieważ wentylacja ma obsługiwać konkretne pomieszczenia i zapewniać określony przepływ powietrza, a nie tylko „wentylować dach”.
Jak policzyć potrzebne wywiewy krok po kroku
Najpewniejszy sposób polega na prześledzeniu instalacji od kratek wentylacyjnych aż do dachu. Na rzucie domu zaznaczam wszystkie pomieszczenia, z których ma być usuwane powietrze, a potem sprawdzam, czy każdy kanał ma własną trasę i własne zakończenie.
- Wypisz pomieszczenia wywiewne, przede wszystkim kuchnię, łazienki, WC i pralnię.
- Sprawdź, ile kratek jest podłączonych do niezależnych kanałów.
- Prześledź piony przez stropy i poddasze aż do połaci dachowej.
- Policz przewody, które muszą zostać wyprowadzone ponad dach.
- Zweryfikuj, czy zapewniono dopływ świeżego powietrza przez nawiewniki, rozszczelnienie okien albo nawiew mechaniczny.
Przykładowo, parterowy dom z kuchnią, łazienką, osobnym WC i pralnią może mieć cztery niezależne kanały. Wtedy najczęściej potrzebne są cztery zakończenia wentylacyjne. Jeżeli kuchnia i pralnia korzystają z przewidzianego w projekcie wspólnego rozwiązania mechanicznego, wynik może być inny.
| Pomieszczenie | Przykładowy strumień wywiewanego powietrza | Co to oznacza dla dachu |
|---|---|---|
| Łazienka | około 50 m³/h | Zwykle osobny kanał grawitacyjny |
| WC | około 30 m³/h | Zwykle osobny kanał |
| Kuchnia z kuchenką elektryczną | około 30-50 m³/h | Kanał zależny od projektu i układu instalacji |
| Kuchnia z urządzeniem gazowym | około 70 m³/h | Wymaga szczególnie poprawnego nawiewu i wywiewu |
| Garderoba lub pomieszczenie bezokienne | około 15 m³/h | Kanał może być wymagany, jeśli pomieszczenie nie ma innego przepływu |
Podane wartości są punktami odniesienia przy projektowaniu, a nie automatycznym przeliczeniem liczby kominków. Przepływ powietrza wpływa na dobór kanału, ale jeden kanał nie staje się kilkoma kominkami tylko dlatego, że ma większą wydajność.
Wentylacja grawitacyjna i mechaniczna dają różne wyniki
Wentylacja grawitacyjna
W tym systemie każdy kanał wywiewny musi mieć odpowiednie zakończenie ponad dachem. Przepisy techniczne wymagają, aby przewody wentylacji grawitacyjnej miały przekrój co najmniej 0,016 m² i najmniejszy wymiar nie mniejszy niż 0,1 m. W praktyce często spotyka się kanały o wymiarach około 14-15 cm, ale ostateczny dobór powinien wynikać z projektu.
Ważna rzecz, o której inwestorzy często dowiadują się zbyt późno, to zakaz stosowania zbiorczych przewodów wentylacji grawitacyjnej. Można mieć jeden szeroki komin z kilkoma kanałami, ale nie należy łączyć przypadkowo wywiewu z łazienki, kuchni i WC w jeden wspólny przewód.
Przeczytaj również: Jaka wilgotność przy 25°C zapewnia komfort w domu?
Wentylacja mechaniczna i rekuperacja

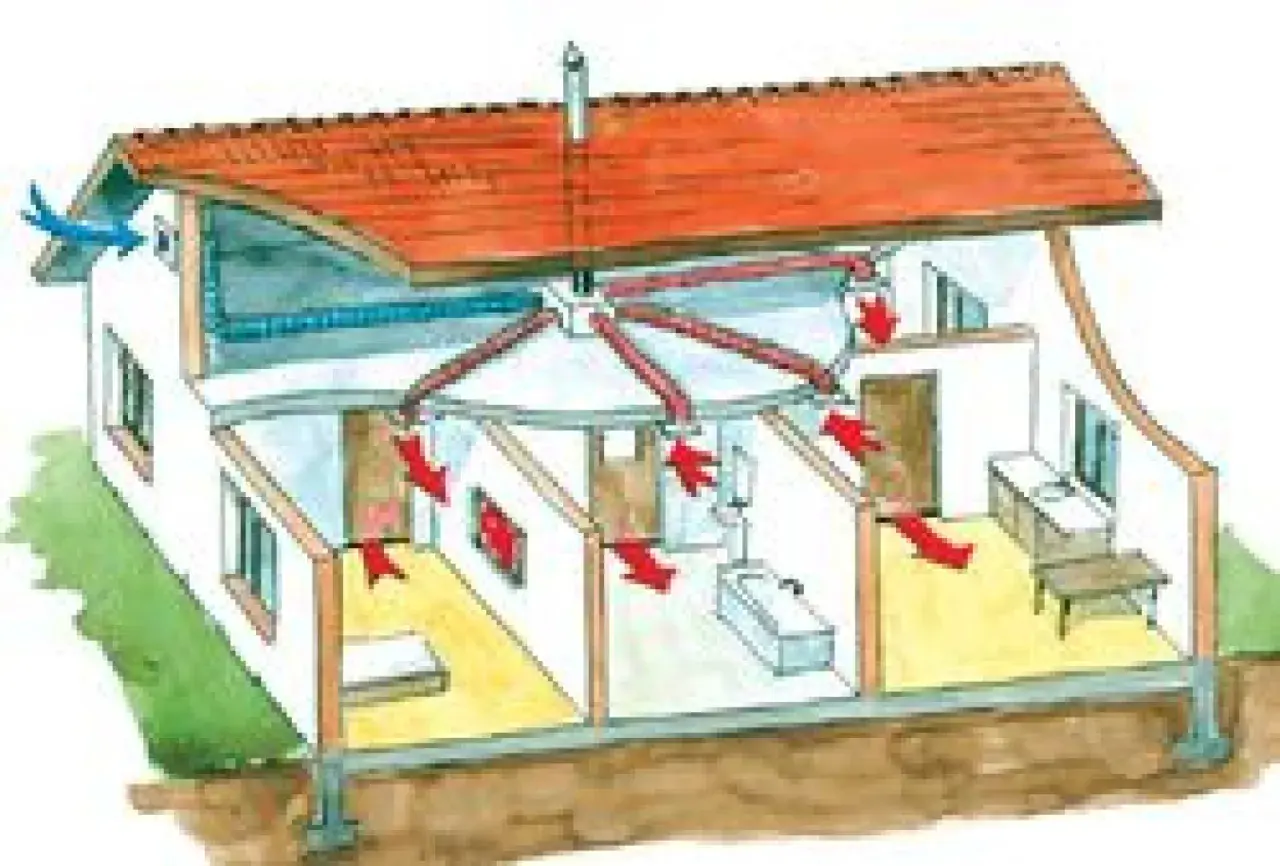

Przy rekuperacji sytuacja wygląda inaczej. W domu może znajdować się wiele anemostatów, lecz instalacja ma zwykle jedną czerpnię i jedną wyrzutnię wyprowadzoną przez dach lub ścianę. Ich liczba zależy od projektu centrali, przepływów i sposobu prowadzenia kanałów.
Nie należy więc dodawać kominków tylko dlatego, że w każdym pokoju znajduje się anemostat. W systemie mechanicznym liczy się bilans nawiewu i wywiewu. Pomieszczenia takie jak łazienka czy kuchnia zwykle odbierają powietrze, a pokoje i sypialnie są zasilane świeżym powietrzem.
Nie każdy element na dachu jest kominkiem wentylacyjnym
Na połaci może znajdować się kilka podobnych wizualnie elementów, które pełnią zupełnie różne funkcje. Ich pomylenie prowadzi do błędnego liczenia i często do niepotrzebnych zakupów.

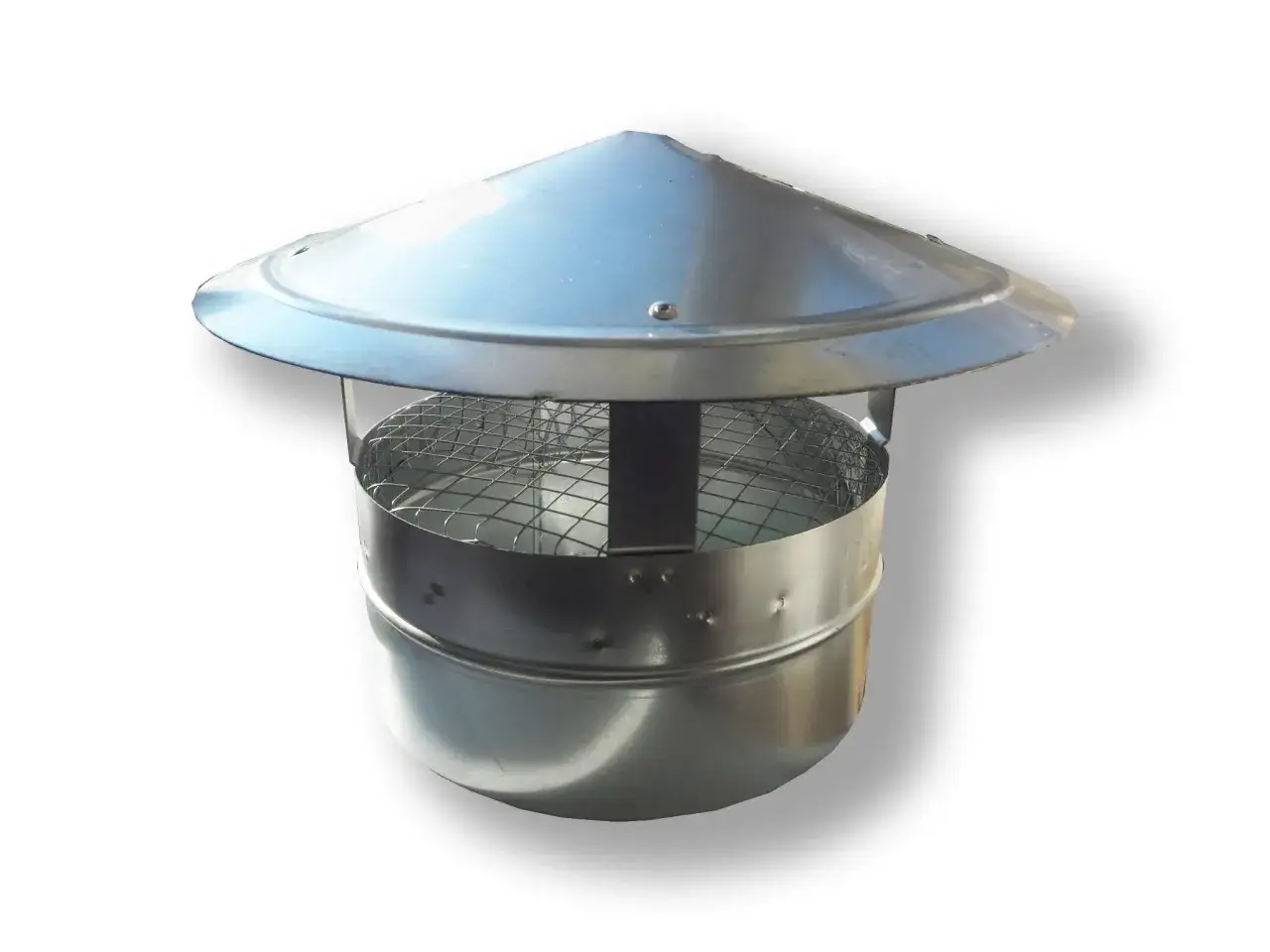

- Kominek wentylacyjny odprowadza powietrze z kanału wentylacji pomieszczeń.
- Wywiewka kanalizacyjna odpowietrza pion kanalizacyjny i odprowadza gazy z instalacji sanitarnej.
- Wywietrznik połaciowy wspiera wentylowanie warstwy dachu, na przykład przestrzeni pod pokryciem.
- Wyrzutnia rekuperacji usuwa powietrze z centrali wentylacyjnej i ma inne wymagania niż zwykły kominek grawitacyjny.
Dlatego przed zamówieniem elementów trzeba sprawdzić opis na projekcie i średnicę przewodu. Wywiewka kanalizacyjna nie zastąpi wentylacji łazienki, a wywietrznik dachowy nie poprawi ciągu w murowanym kanale wentylacyjnym.
Gdzie umieścić kominki na dachu
Położenie wylotów ma wpływ na ciąg, hałas, ryzyko cofania zapachów i szczelność pokrycia. Wylotu nie powinno się przesuwać wyłącznie po to, aby dach wyglądał symetrycznie. Najważniejsza jest krótka, możliwie pionowa trasa kanału oraz zachowanie wymagań dotyczących wysokości i odległości od przeszkód.
Na dachu skośnym kominki często umieszcza się w górnej lub środkowej części połaci, ale dokładna lokalizacja zależy od rodzaju pokrycia, kąta nachylenia, kalenicy, strefy wiatrowej i zaleceń producenta. Na dachu płaskim trzeba dodatkowo uwzględnić hydroizolację, obróbkę przejścia oraz poziom zalegania śniegu.
Wyloty należy rozmieszczać tak, aby zużyte powietrze nie wracało przez okna, drzwi, czerpnię rekuperatora ani sąsiednie kominy. W budynkach z urządzeniami gazowymi lub kominkiem szczególnie ważne jest zachowanie zasad bezpieczeństwa. Nie montowałbym wentylatora wyciągowego w kanale, przy którym znajduje się wlot przewodu spalinowego.
Błędy, przez które liczba kominków przestaje mieć znaczenie
Nawet prawidłowo policzone zakończenia nie zapewnią dobrej wentylacji, jeśli powietrze nie ma którędy napłynąć. Szczelne okna bez nawiewników, zamknięte drzwi i brak podcięć powodują, że kanał grawitacyjny nie ma czym „pracować”. W łazience otwór transferowy w dolnej części drzwi powinien mieć łączny przekrój co najmniej 0,022 m², czyli około 220 cm².
Częsty błąd to także podłączenie okapu kuchennego do przypadkowego kanału. Okap może mieć własny przewód, pracować w obiegu zamkniętym z filtrem albo zostać rozwiązany zgodnie z projektem, lecz nie powinien blokować podstawowej wentylacji pomieszczenia ani tłoczyć zapachów do innego pionu.
- Nie dobieraj liczby kominków według powierzchni dachu.
- Nie łącz samodzielnie kanałów z różnych pomieszczeń.
- Nie zakrywaj nieużywanego kanału bez sprawdzenia jego funkcji.
- Nie zmieniaj średnicy przewodu bez konsultacji z projektantem lub kominiarzem.
- Po montażu sprawdź drożność, szczelność przejścia dachowego i ciąg wentylacyjny.
Policz przewody, a dopiero potem wybierz kominki
W typowym domu jednorodzinnym liczba kominków wentylacyjnych wynika najczęściej z liczby niezależnych kanałów obsługujących kuchnię, łazienki, WC i inne pomieszczenia wymagające wywiewu. Może to być trzy, cztery albo więcej elementów, ale żadna z tych wartości nie jest uniwersalna.
Najlepszą odpowiedź daje rzut instalacji i dokumentacja komina. Jeśli ich nie ma, przed rozpoczęciem prac warto zlecić ocenę osobie z uprawnieniami, ponieważ estetyczne ustawienie kominków na dachu nie naprawi źle zaprojektowanej wentylacji. Najpierw liczy się kanały i przepływy, później dobiera średnice, nasady oraz obróbki dachowe.
